작성일 : 11-04-25 10:08
[조립수기] [조립기] 더치트 조립했습니다~~
http://l.otd.kr/VDPFB3I5
 글쓴이 : 머문자리
조회 : 456

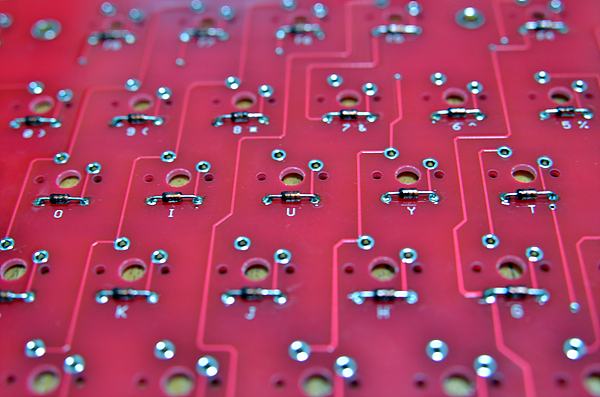

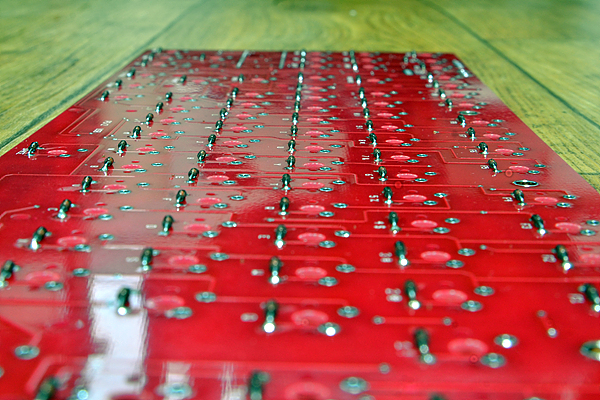

           스위치 변경을 쉽게 하기 위하여 기판에 다이오드를 먼저 땜하였습니다.

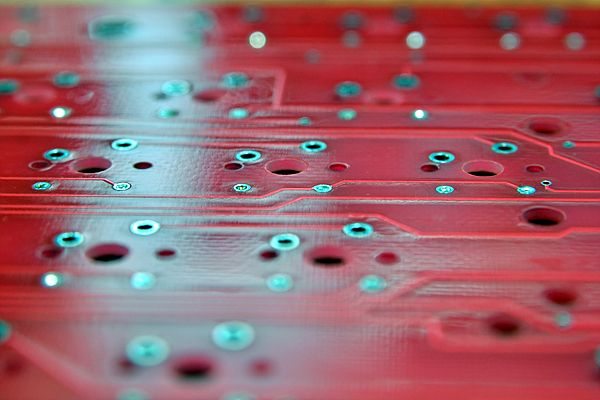

           사진처럼 다이오드 다리가 보이지 않도록 밋밋하게 다이오드를 땜하는게 포인트입니다.

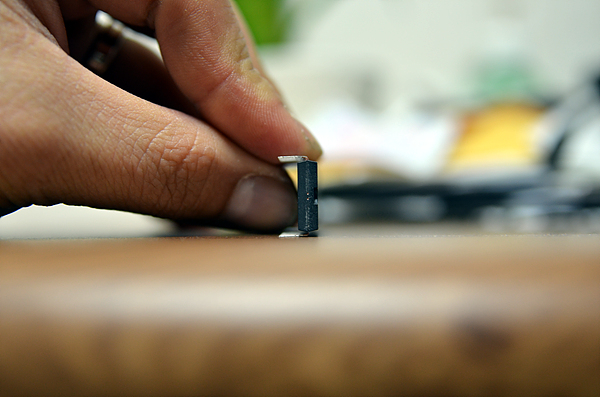

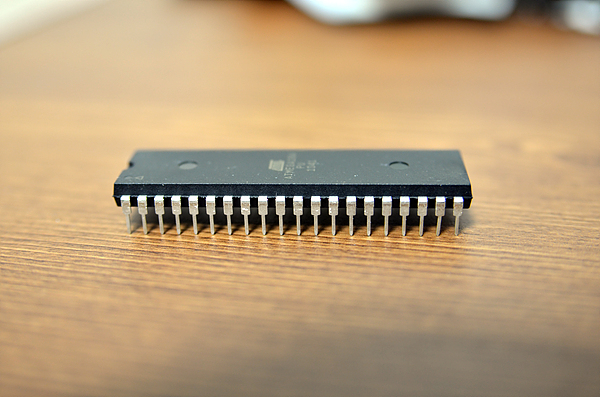

           MCU체결을 쉽게 할 수 있도록 반듯하게 각을 잡아 주시고..

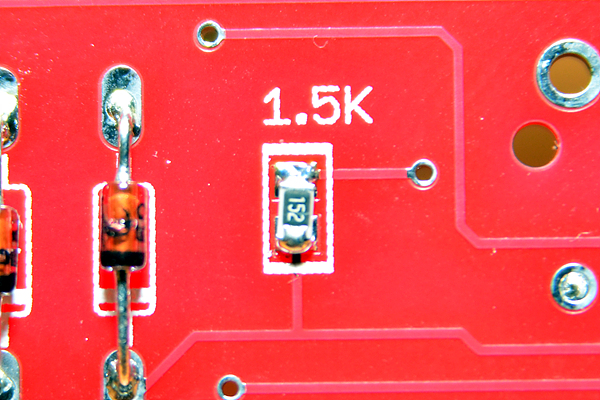

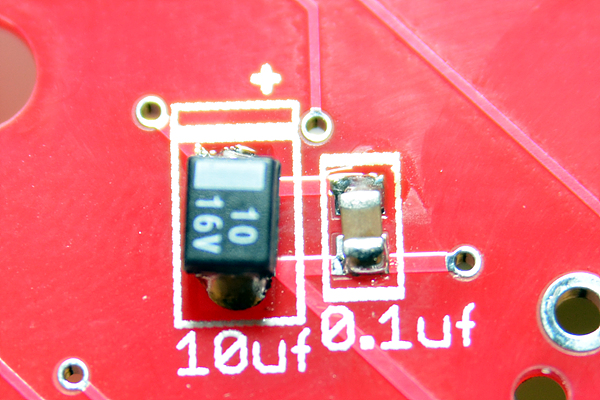

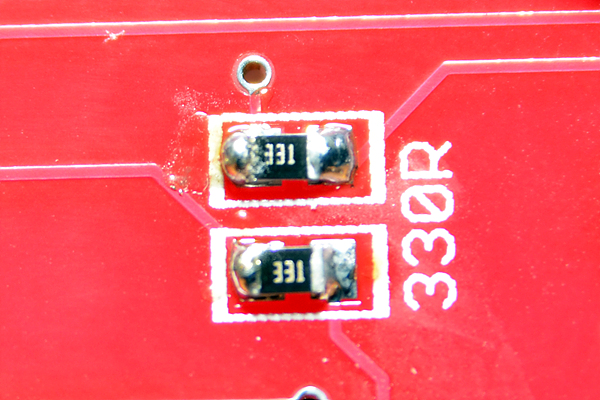

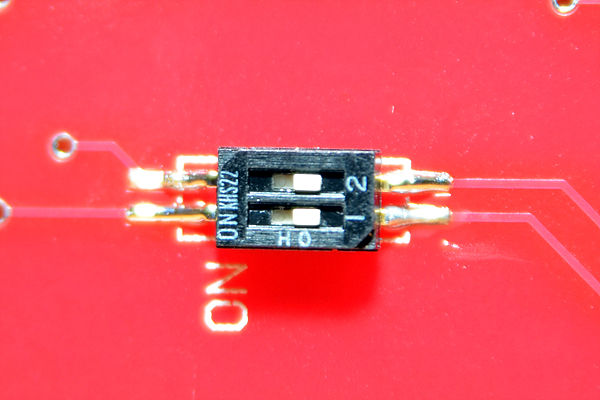

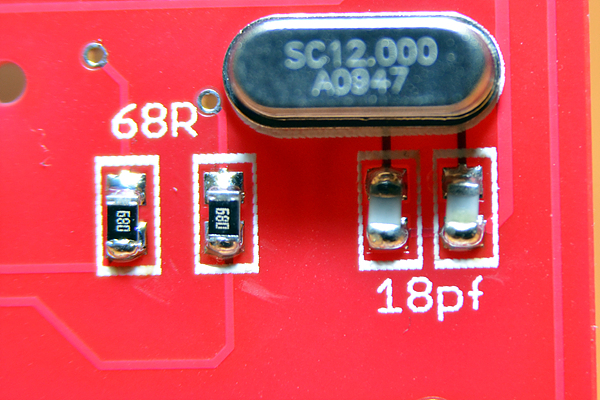

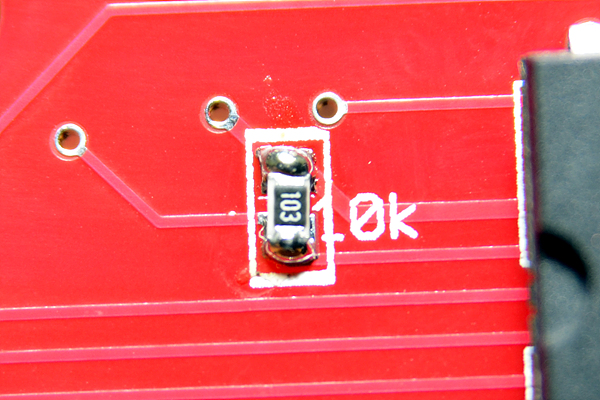

           이제부터 소자 사진 나갑니다~

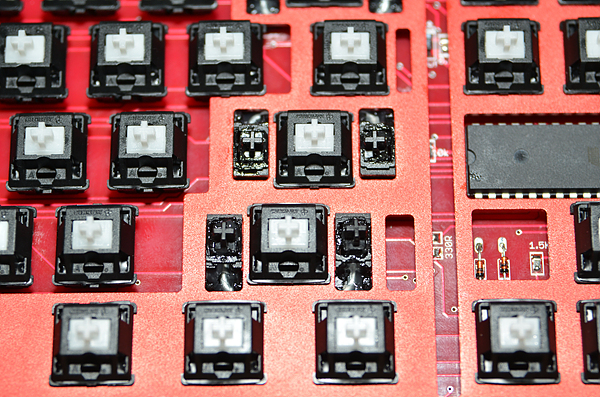

           역시나 스테빌엔 떡칠이 진리쥬~~

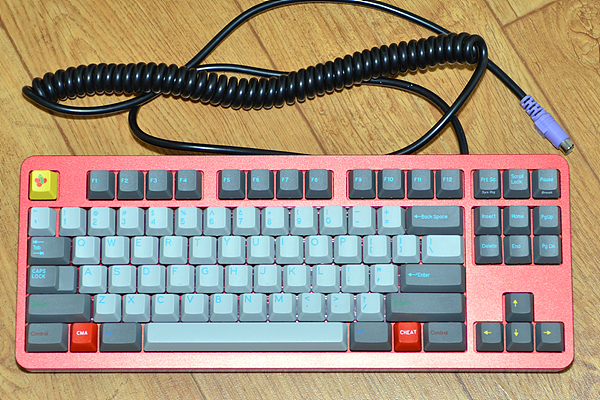

           짜잔~~ 완성했습니다.

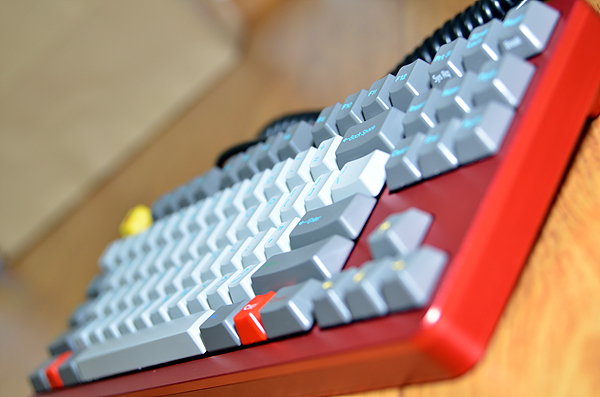

           올빨 더치트 입니덩~~






디씨 11-04-25 10:11

하앍!!!

올빨 더치트 예술입니다!!!!
시골영감 11-04-25 10:17

올빨!!!
본인이 쓰실 건가요? 아님.. ...??
(핡.. 조...좋겠다 ㅜ.ㅜ)
싱크 11-04-25 10:18

올빨 더치트..부럽습니다ㅠㅠ
라파엘 11-04-25 10:20

빨빨빨 부럽군요.
나무 11-04-25 10:22

우앗!!!! 이건 키보드가 아니라 예술 입니다!! ^^
푸른소나무 11-04-25 10:33

멋집니다...
슈슈™ 11-04-25 10:40

캬...죽이네요..
entoutcas 11-04-25 10:41

멋진 빨빨빨이네요..^^
마가리타 11-04-25 10:41

우오~~정말 멋집니다. 근데 다이오드는 어떻게 저렇게 밋밋하게 하셨나요? 그냥 떔질한다음에 손톱깎이로 다
깎아 주신건지요?? 좋은 팁같습니다.
머문자리 11-04-25 10:51

땜할때 노가다를 하는거지요 ㅡㅡ;
다이오드 다리를 짧게 자른다음 기판에 땜하는거지요.. 마치 소자를 땜하는것처럼요..

따라하게 될경우 치명적인 스트레스를 받으실 수 있으니 자제하시는게 좋을것같네요..
시준아빠 11-04-25 11:00

보틍은 땜한 후에 삐죽 나온 다리를 니퍼로 잘라줄텐데,
그것과는 비쥬얼이 다르네요. 고생하셨습니다.
머문자리 11-04-25 11:07

스위치 체결부 뒷편에 다이오드를 땜하는것이기 때문에 밋밋하지 않는다면 스위치 체결상에 문제가 생기기 마련입니다.
시준아빠 11-04-25 12:09

아하.. 기판 구조에 대한 이해가 부족했네요.

저 다이오드 맞은 편에 스위치가 장착되니 다이오드 다리는 삐죽 나오면 안되는군요.
마가리타 11-04-25 16:38

와..진짜 좋은 팁이네요.저렇게 하면 스위치를 바꿔도 언제나 무한입력이 되는거군요.
한번 따라해 봐야겠습니다. 좋은정보 감사합니당^^
머문자리 11-04-26 01:21

별말씀일요 땜할때 스트레스 받지 않길 기원합니다~
보보 11-04-25 10:44

올빨!! 환상적입니다.
지헌 11-04-25 10:56

빨빨빨...ㅠ
소주 11-04-25 11:13

우왓! 저 다이오드 노가다가 핵심이군요! 고생하셨습니다.
이시태 11-04-25 11:39

이쁘네요.
하악하악.
제로록 11-04-25 11:53

^^*

빨빨빨.. 역시 변X삘이납니다. ㅋㅋㅋ


멋집니다.
예그리나 11-04-25 11:55

역시 멋지네요.
소와레도 정말로 이쁩니다.
GON2 11-04-25 11:58

오... 멋집니다.
저도 다이오드를 기판 뒤쪽에 땜할 계획입니다. 스위치 교환할 때 편하려고... ^^;
AF™ 11-04-25 12:12

올빨이네요... 멋집니다...^^
우라늄청축 11-04-25 12:16

다이오드가 눈부십니다. :)
아싸 11-04-25 12:18

오~~~ 멋집니다.
방사능 11-04-25 12:25

실력도 좋으시고 더치트도 예쁘고!!!
한타 11-04-25 12:30

올레드의 자태란... 머문자리님 수고하셨습니다.
마디 11-04-25 12:34

멋집니다. 음..스위치 변경을 쉽게 하기 위해서라...ㅡㅡ;;
DJ몽키 11-04-25 13:06

우아!!! 부러운 실력입니다 ㅠㅠ

빨빨빨도 이쁘네요!!
이누ㄴ 11-04-25 13:34

정성이 보이네요... ^^;;
번개비 11-04-25 13:38

캬~ 좋군요 ㅎㅎ 왠지 반복속도도 3배는 더 빨라졌을 것 같습니다 ㅎ
스카이팀 11-04-25 13:56

정말 멋지네요~ 저도 얼른 조립해야 할텐데 엄두가 안 나네요..
에테르 11-04-25 14:23

오.. 올빨... !!
마니아™ 11-04-25 14:35

사진에는 소자나 다이오드가 몇개가 안되는군요??

저는 엄청 많은줄 알고 겁먹고 있는데 말입니다 ㅎ
CowgirlED 11-04-25 14:44

깔끔합니다~ ^^
오리스 11-04-25 14:59

올빨 멋집니다.....
민희환이 11-04-25 15:34

와 정말 멋지네요~~
vital 11-04-25 15:47

멋집니다!
별의노래 11-04-25 15:47

와우!! 빨빨빨 이군요!!

다이오드 납땜이 정갈합니다......

터치트에는 소와레...스페셜키캡까지..완벽합니다..
라일락 11-04-25 18:35

스위치의 지지대 두개에 간이보강이면 키캡을 뽑을 때 불안할 것 같아요.
풀보강에가 다이오드 분리해서 한 번 해보고 싶네요. 올빨 멋집니다. ^^
하늘붕붕 11-04-26 17:15

저도 라일락님과 같은 염려가....
간이보강일시 스위치의 땜이 두개뿐이면 사용중에도 조금 덜그럭 거리는 느낌이 오지는 않을까요...?
키릴 11-04-25 19:35

핡~ 빨빨빨 멋지네요
나에게딱맞는 11-04-25 21:31

전문가시네요
아무개 11-04-25 23:39

하.. 너무이쁘네요.. 꼭서보고 싶은데 ㅠ.ㅠ 부럽습니다.
푼수곰돌이 11-04-29 20:36

ㅎㅎㅎ 멋지네요
음헷 11-04-30 03:30

빨빨빨..

리

구하고 싶네요 ㅋㅋㅋ
fodo 11-05-19 15:51

너무멋지네요!
cicada 11-05-21 23:17

추천
너머저쿵했쩌 12-04-01 15:03

간이보강은 키캄이 어떤지 정말 궁금 합니다.
