안녕하세요...초보회원 앙투카입니다..^^

드디어 저의 더치트에 생명을 불어넣어주었네요....ㅠ.ㅠ

많은 분들이 작업기를 올려주셔서...전 아주 쉽게 작업을했네요...문제없이 한방에 끝냇습니다...

이자리를 빌어 더치트 공제를 총지휘하신 아꽈님...또한 같이 공제에 참여하신 응삼님, 찌니님, 이온언냐님, 노발리스님, 에어커님...마지막으로 소분과 배송에 괄련하여 참여해주신 모든분들께 고마운 마음을 전합니다...^^

10프로 부족한 초보의 더치트 조립기를 시작하겠습니다...^^;

저의 주무기...980 사용하다...942 사용하니...정말 좋네요...

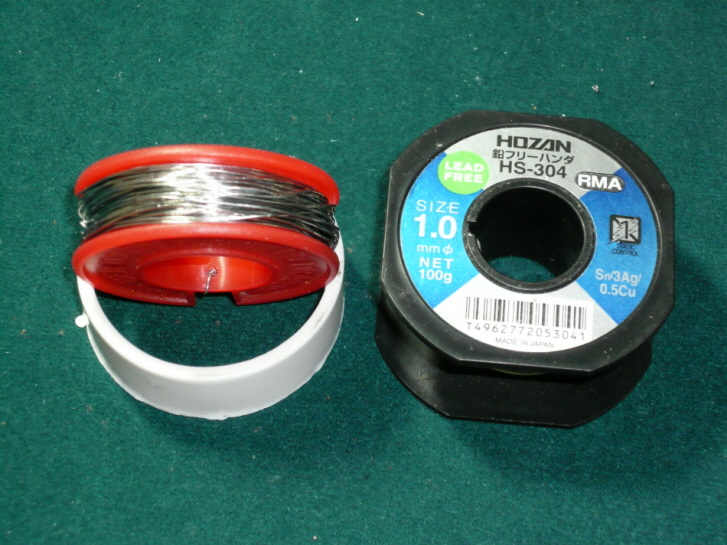

왼쪽은 케미님께서 소분하신 무세척실납입니다...오른쪽은 언젠가 구입했는지 모를 3% 은납이네요...;;;

월래는 오른쪽 은납을 사용할려고 생각했다가...케미님의 무세척실납을 사용했습니다...

무세척 플럭스...1000원짜리 부품 주문하며...배송비가 너무 아까워 구입하게된 플럭스...

처음 사용해보는데...생각보다 좋네요...납땜이 정말 쉽게 되네요...

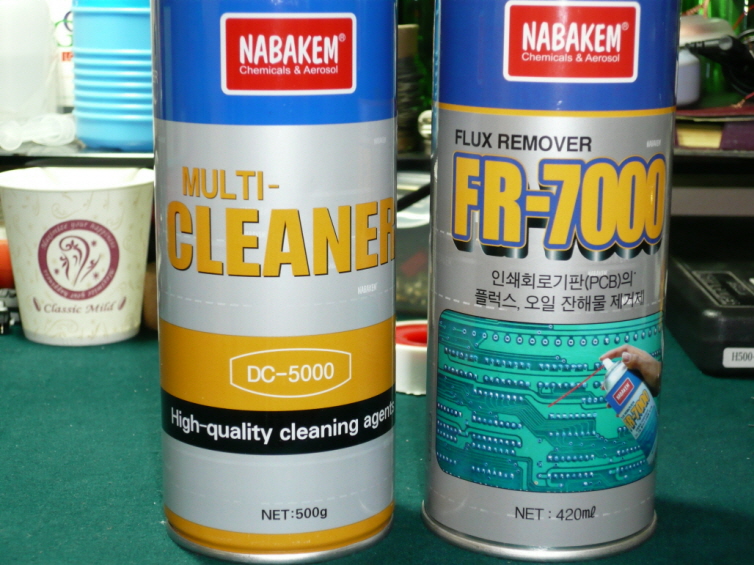

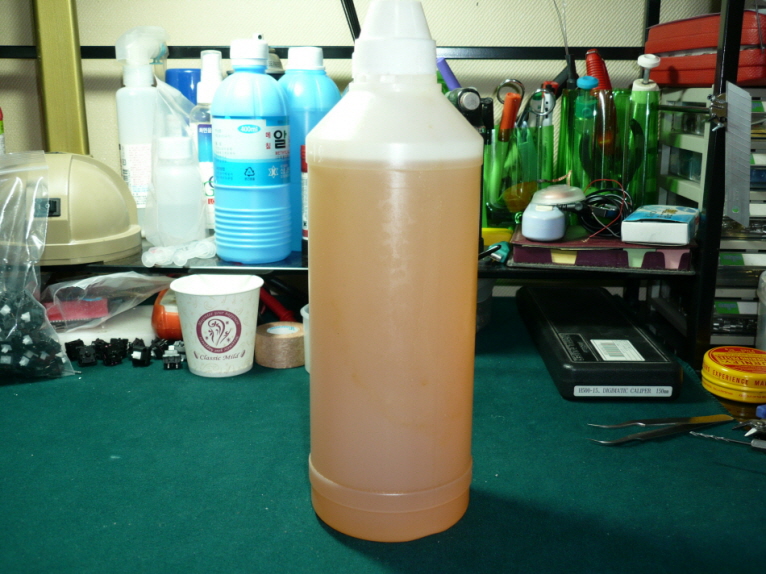

실납과 플럭스가 무세척이라 세정재는 필요가 없겠지만...이것도 잠자고 있던 놈들이라...^^;

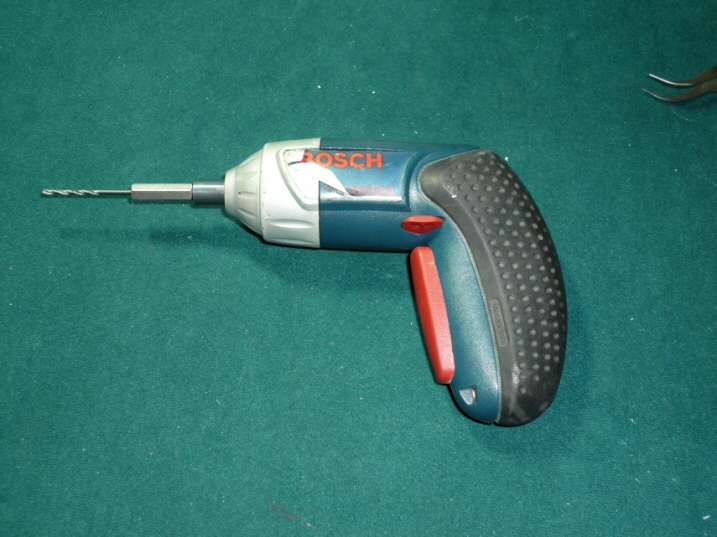

공제자분들께는 약간 죄송하네요...위 방비로 기판의 돌기 구멍을 확장하는 가공을 했습니다...

스위치의 돌기부분 구멍이 1.5로 작업이 되었던데...월래 돌기가 1.65 라...굉장히 힘들게 들어가더군요...

어차피 풀보강이라...돌기를 잘라낼까도 생각해봤지만...그냥 기판 구멍을 2.0으로 확장했습니다..ㅠ.ㅠ

1.7 드릴날을 인터넷으로 구입할려니 시간이 너무 촉박해서...그냥 2.0으로...널널하게 확장했습니다...

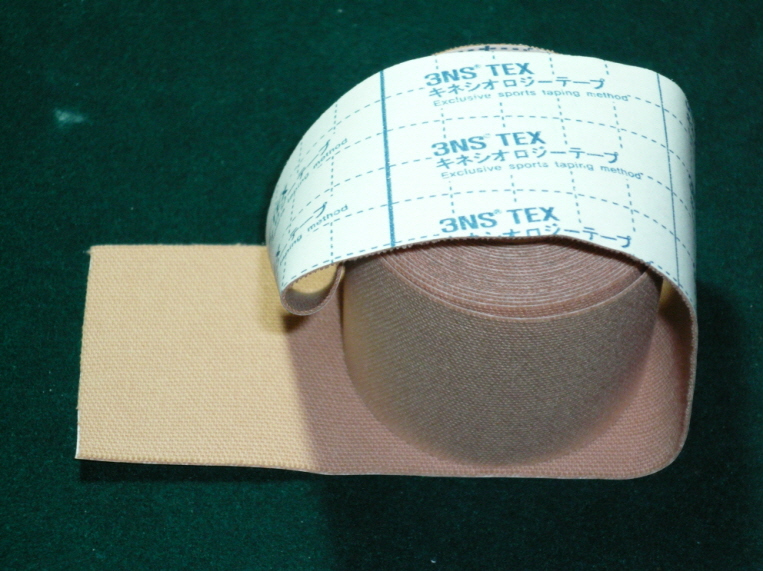

스테빌 소음제거에 사용된 테이프입니다...

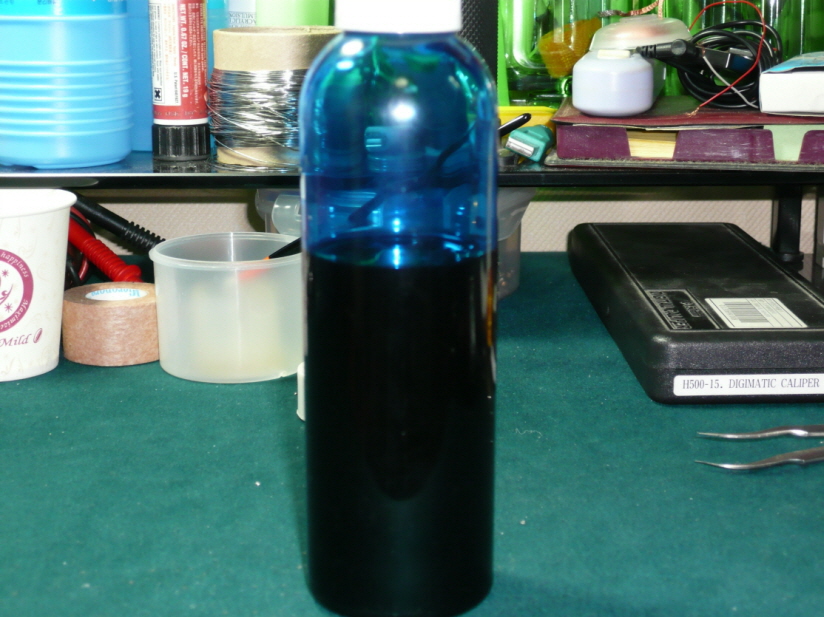

스프링 윤활에 사용된 LSD 오일입니다...

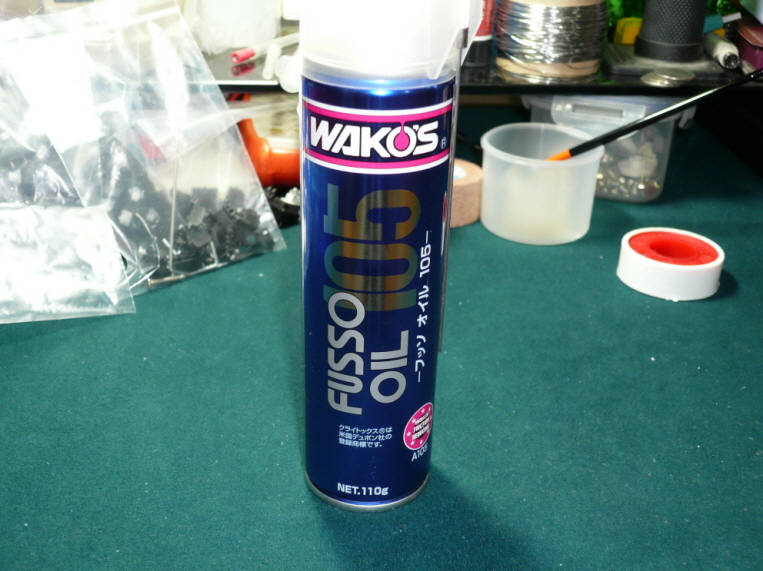

OTD에이드가 없는 저의 스위치 윤활용...

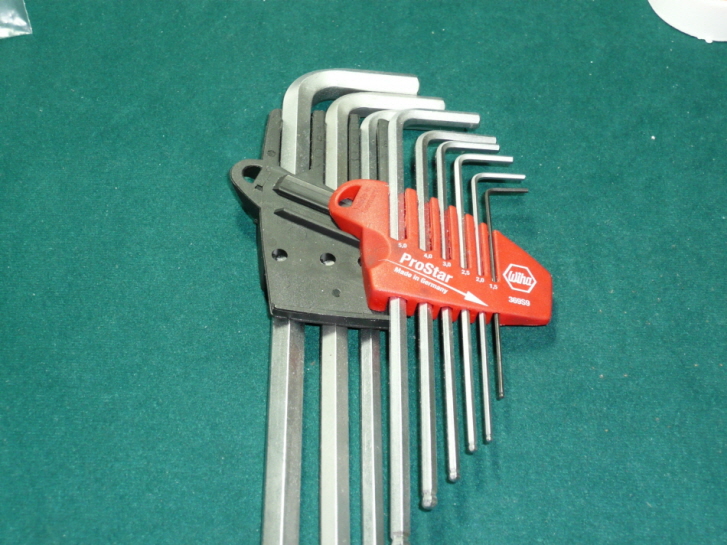

육각렌치 세트...그냥 가지고 있던 연장입니다....

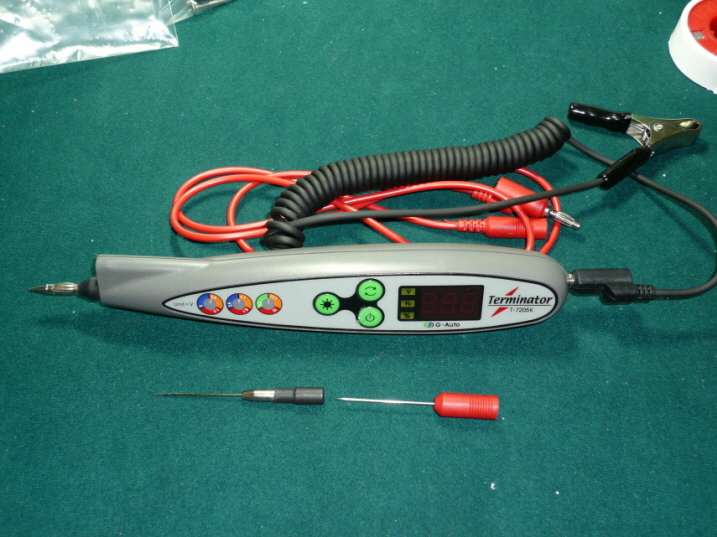

케이블 작업이나 스위치 통전테스트할대 사용된 테스터기...

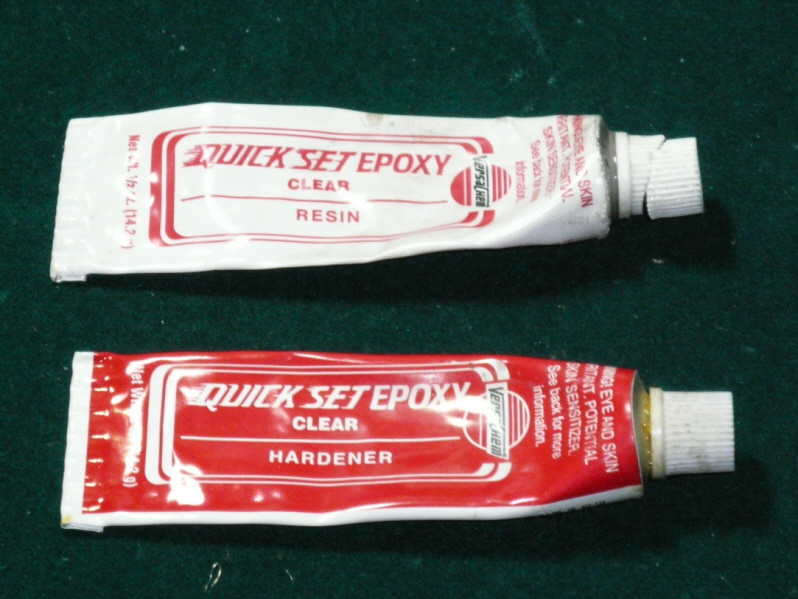

케이블 PS2 단자 작업시 고정에 사용된 에폭시...

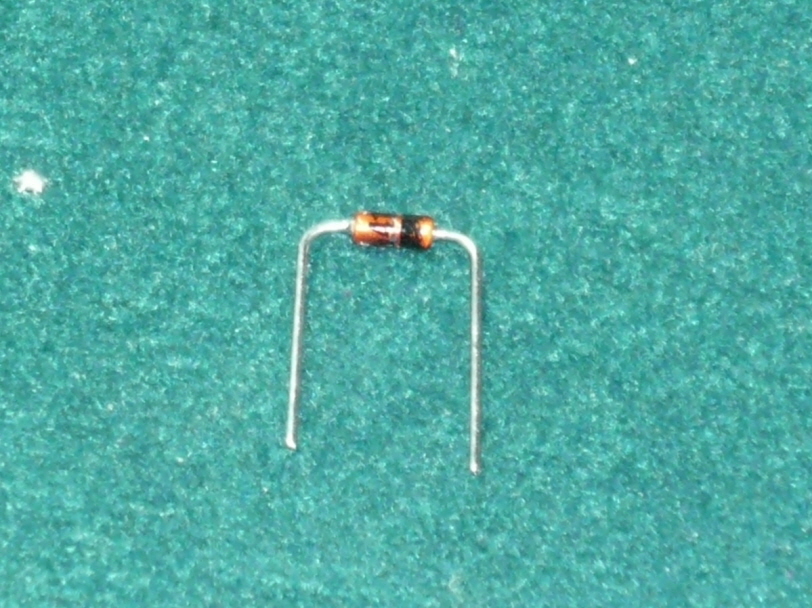

다이오드...풀보강이라 부담없이 기판에 작업을 했네요...

다리 제거

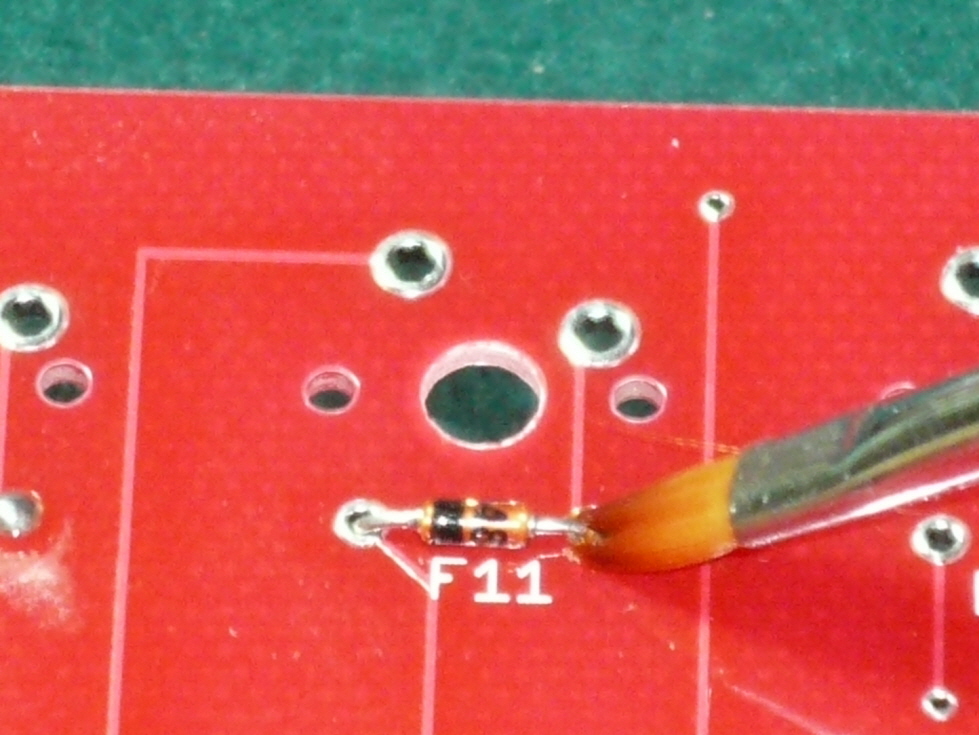

플럭스 도포...

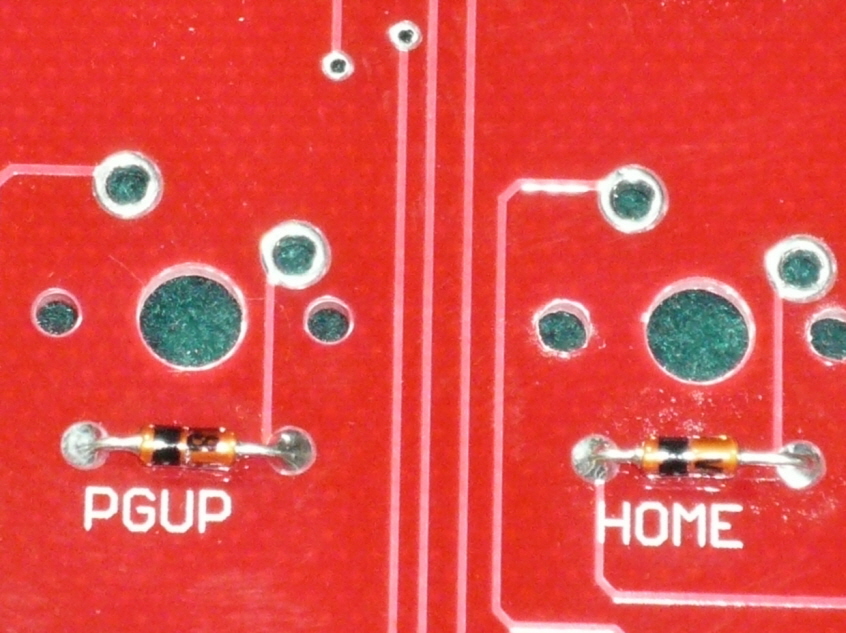

납땜...뒷면에서 다리를 니퍼로 잘라내고 앞면에서 납땜을 했는데...생각보다 깔끔하게 나왔네요...

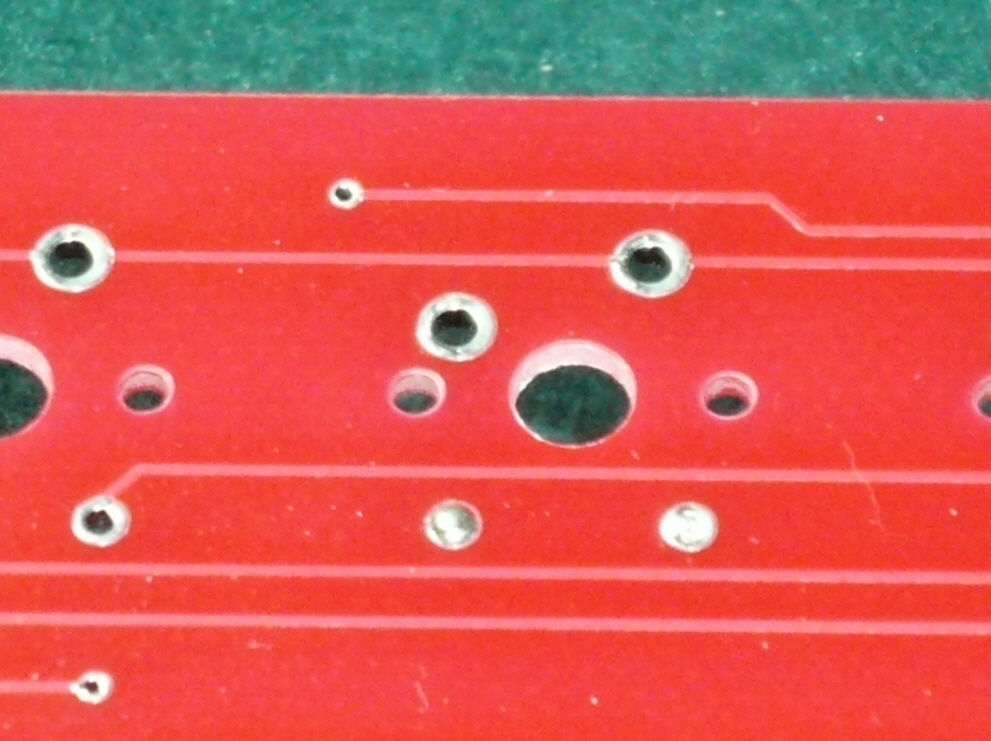

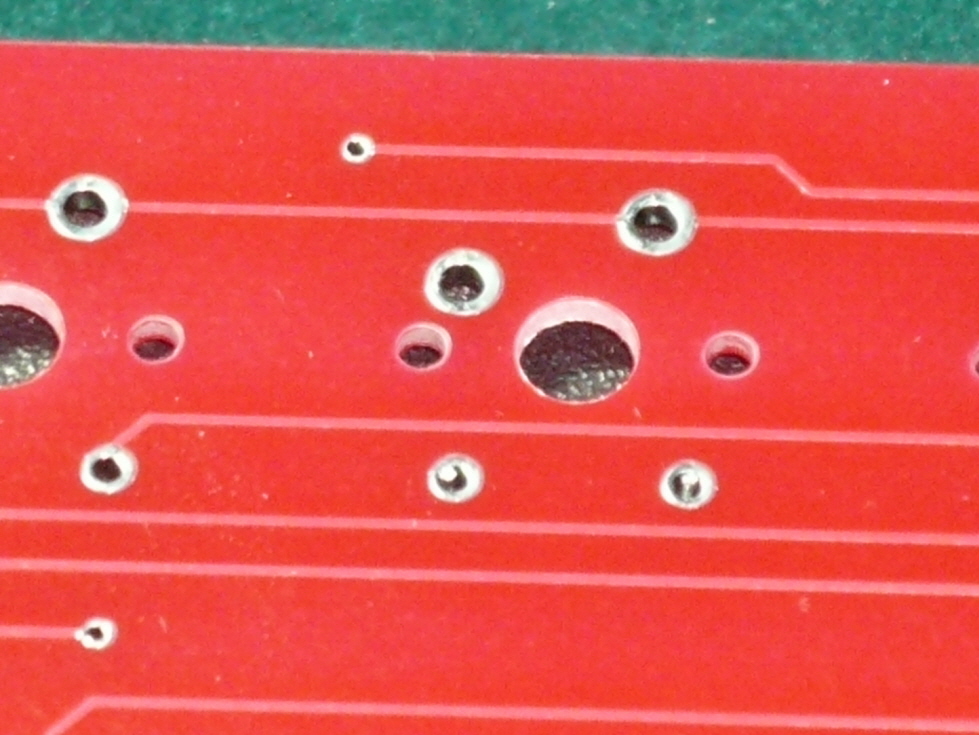

오른쪽이 2.0 으로 확장한 상태...왼쪽이 1.5 순정상태입니다...^^;

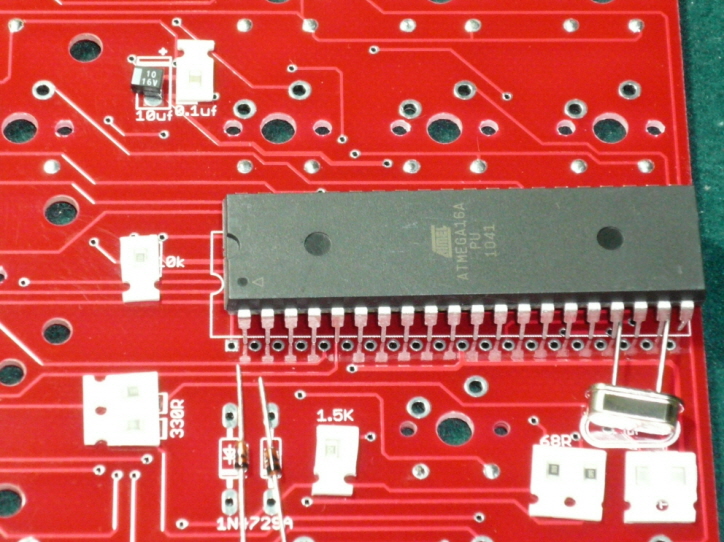

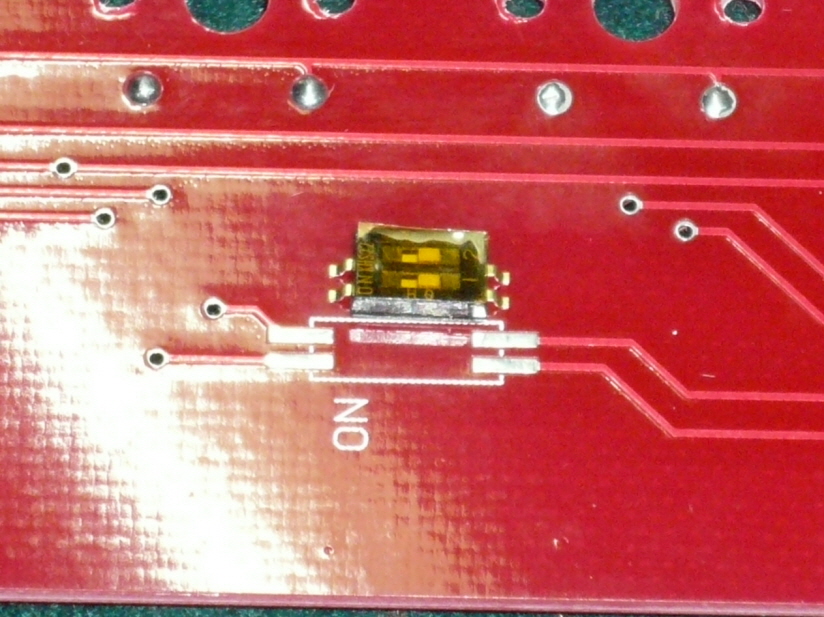

소자 확인 1..

소자확인 2...

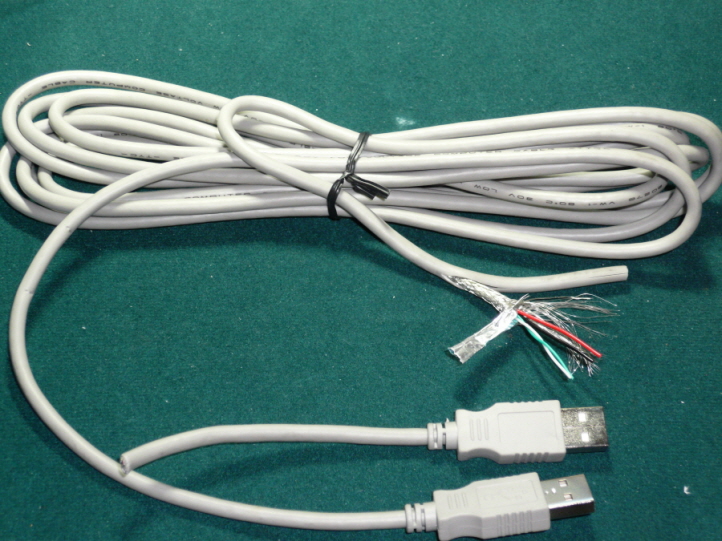

케이블 자재...1,500원 짜리 4미터...차폐처리되었네요...굵기도 더치트에 딱 좋네요..

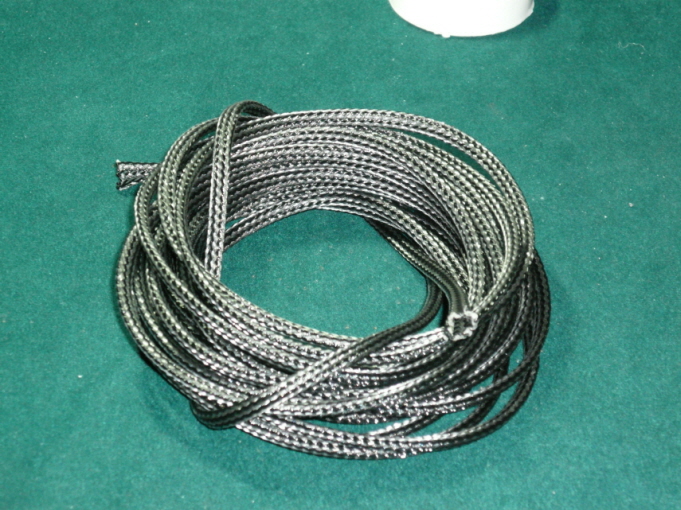

케이블 슬리빙 재료...

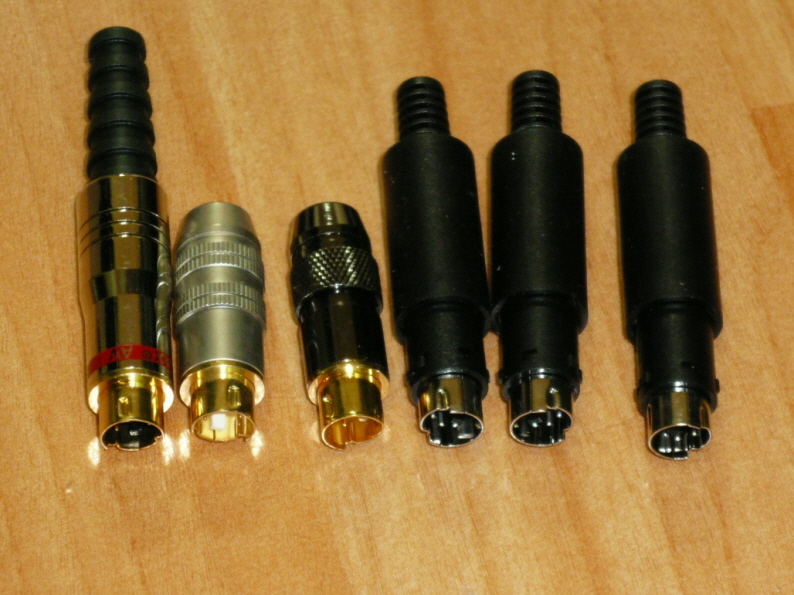

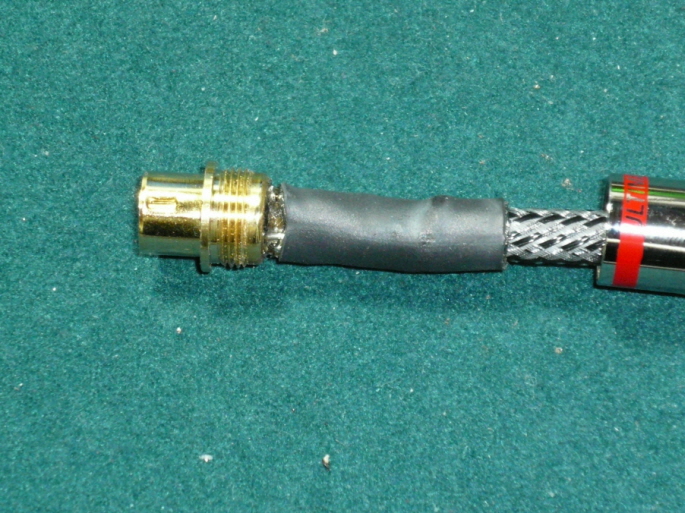

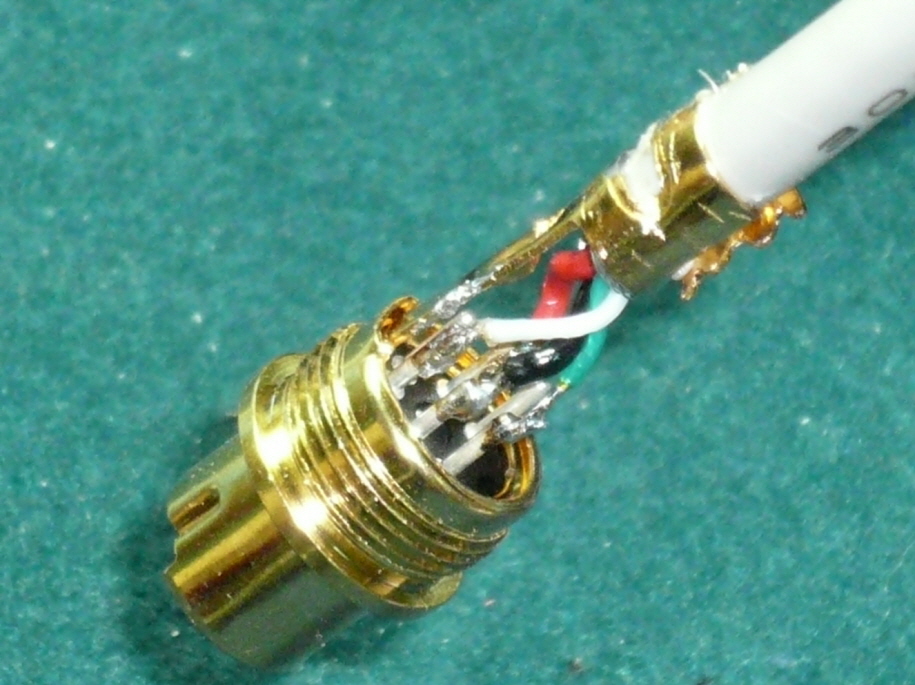

PS2 단자 개조....vital 님의 케이블 강좌를 참고했습니다...감사합니다..vital 님...^^

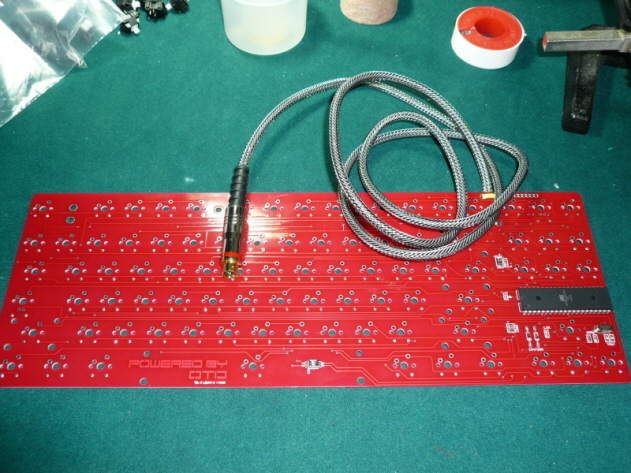

기판에 연결..

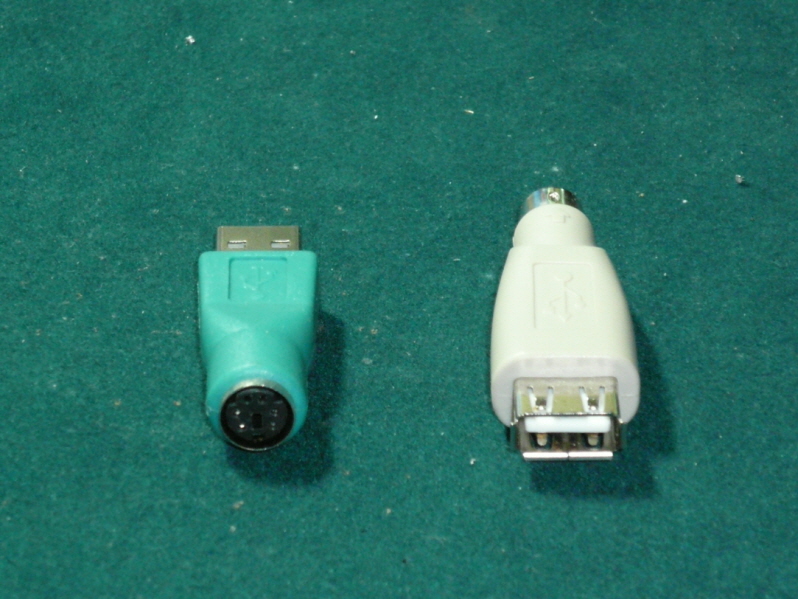

왼쪽은 PS2 => USB 변환젠더...오른쪽은 USB => PS2 변환젠더입니다...

전 기본 케이블이 PS2 이므로 왼쪽은 PS2 => USB 변환젠더를 사용합니다...

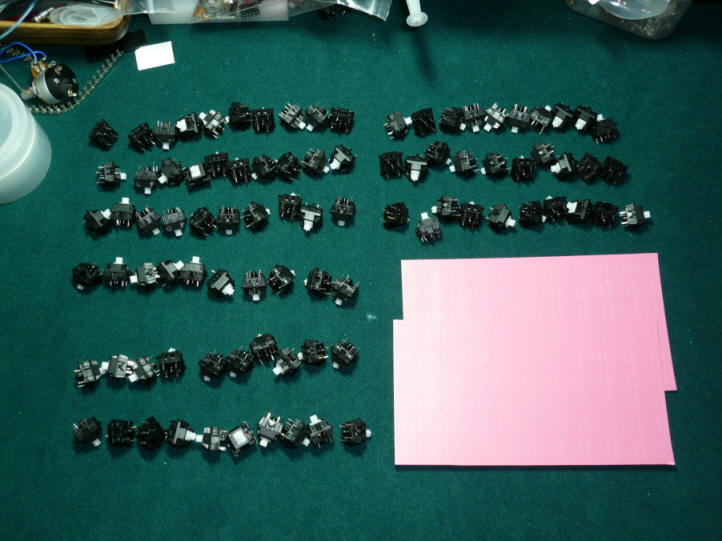

백축 신품과 스위치 스티커...

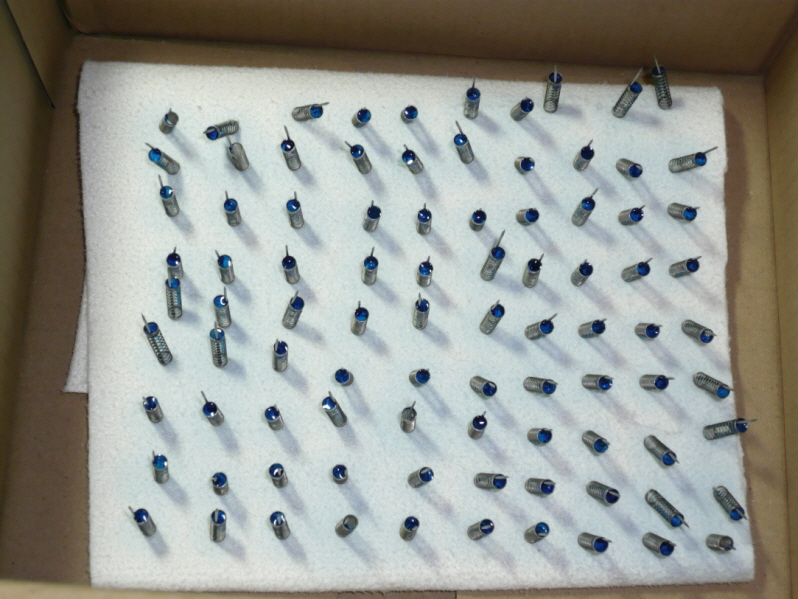

60g 스프링...서영아범님의 작품...LSD 오일에 담궜다가 3일동안 박스안에서 숙성(?) 시켰습니다..^^;

밑에 융은 우라늄청축님이 분양해주셨습니다...감사합니다..^^

시간이 없어서 본의 아니게 3일을 숙성시켰는데...뭐 큰 변화가 없네요...

그래서 작업전에 열심히 굴려서 오일을 제거했습니다...;;;

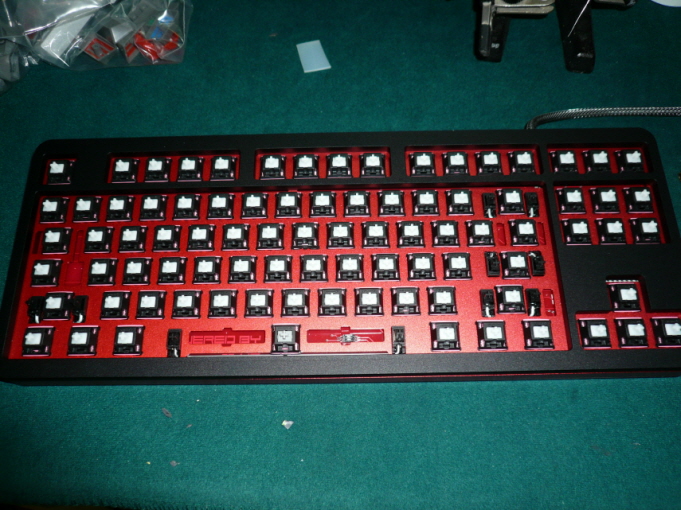

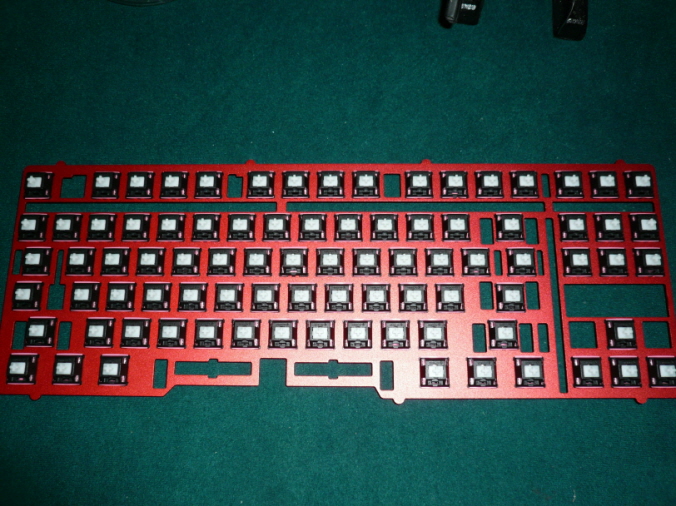

스위치 윤활/스티커/스프링 교환 작업을 마친후...보강판에 체결한 상태...

이대로 한번에 결합....바로 납땜을 했습니다...ㅎㅎㅎ;

이런 작업이 가능했던 이유는 앞서 얘기한 스위치 돌기구멍을 2.0 으로 확장했기에 가능했습니다...

스위치 납땜 시간이 대폭 감소했네요...ㅎㅎㅎㅎ

케이스와 결합....스페이스 스위치는 회축으로....순정 백축 스프링으로 교체했습니다...

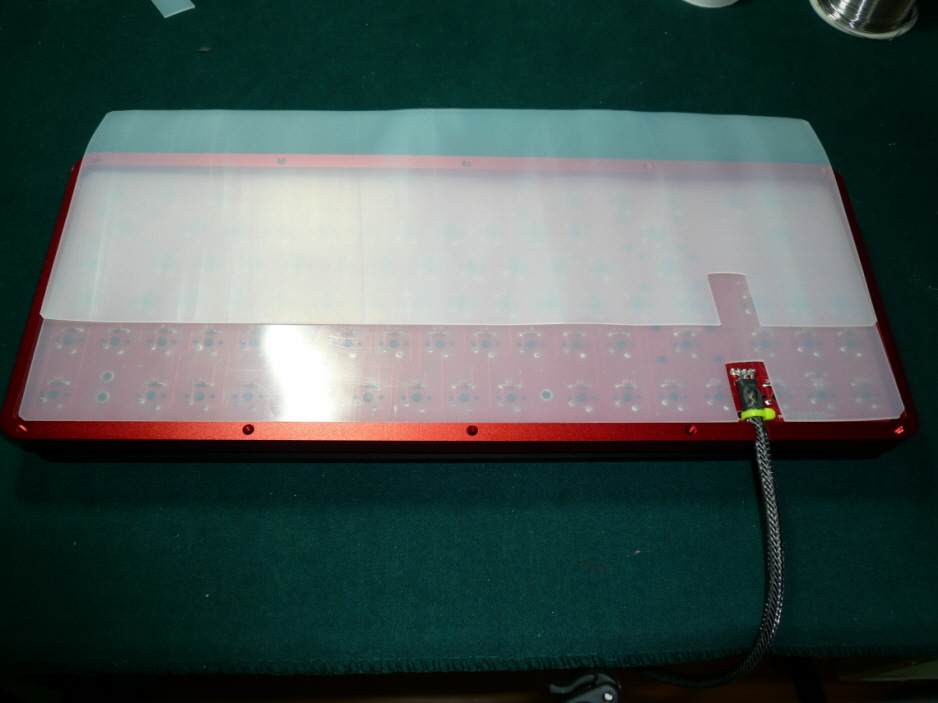

기판 바닥에는 두께가 1.0 인 실리콘 패드를 두장 깔았습니다...

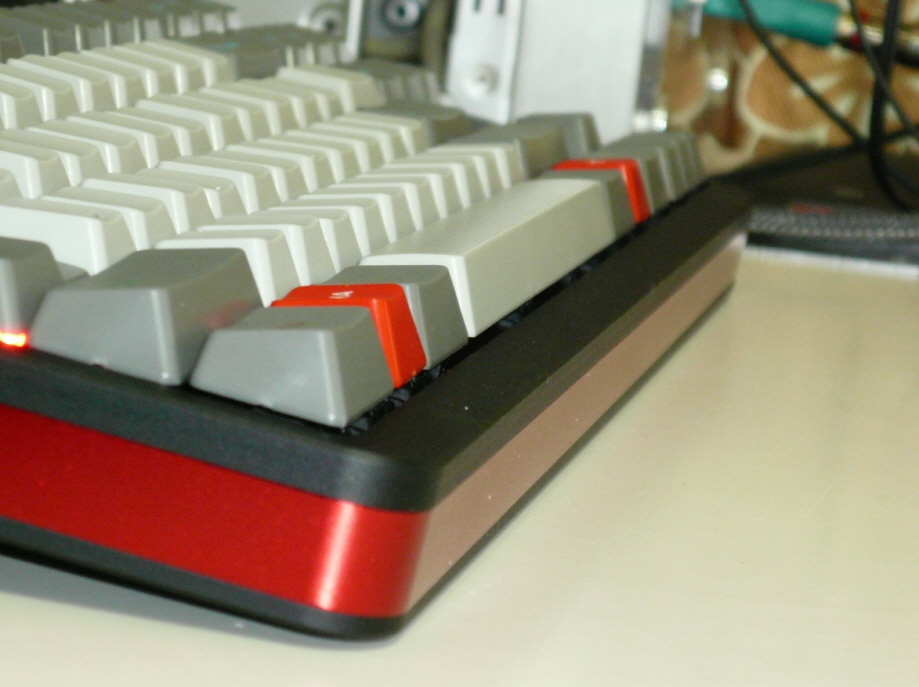

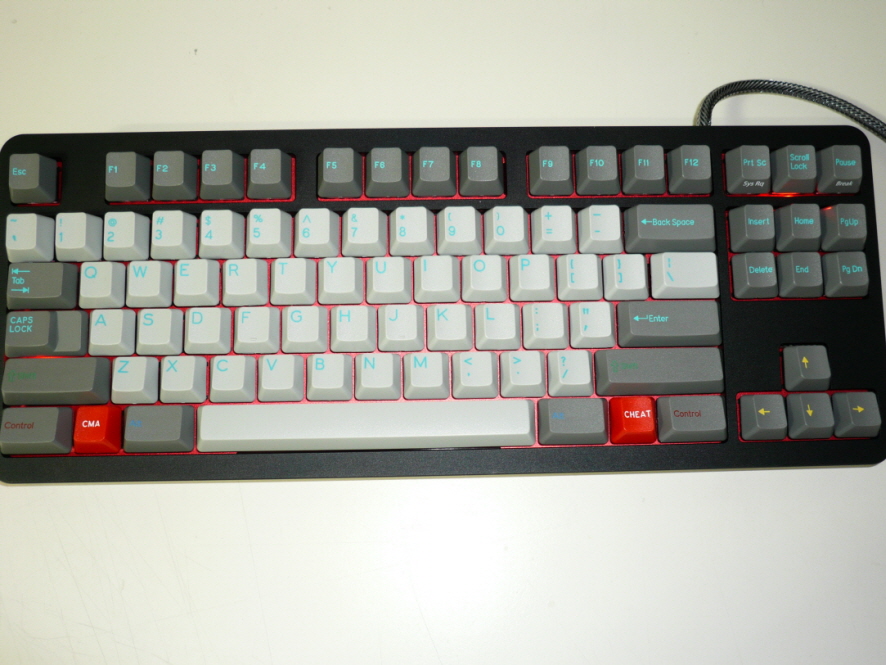

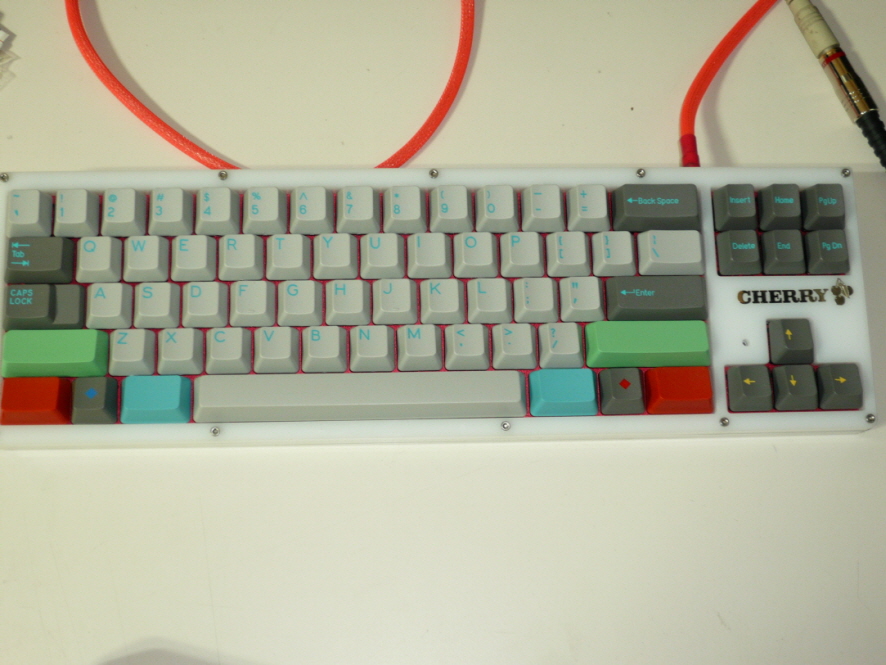

일단 소와레 키캡 체결.....뽀샤시한게 정말...말이 필요없지요...그냥...좋아요...^^

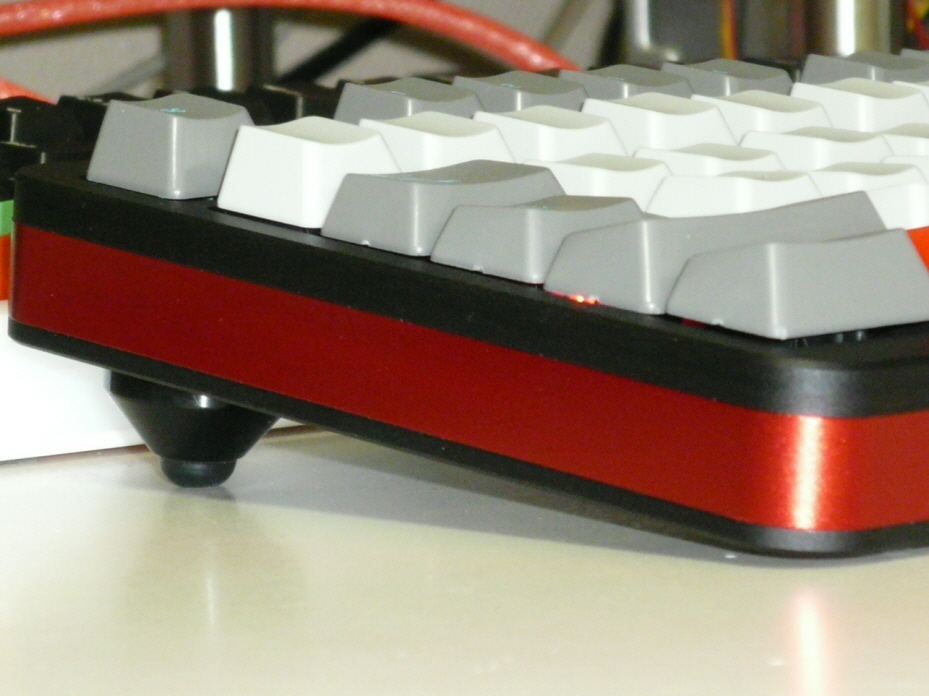

범폰...더치트 오리지날은 빨강이지만....서영아범님의 검정색이 더 어울릴거 같아서 검정으로 해봤습니다...

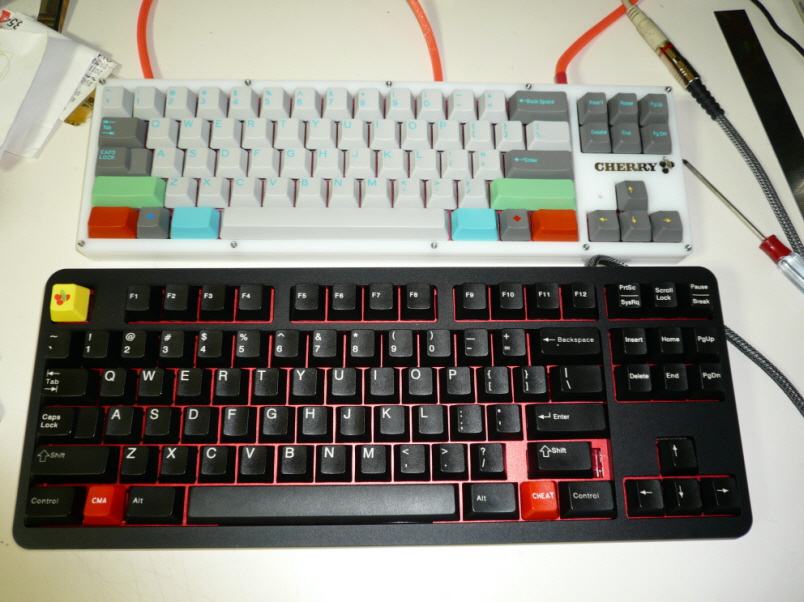

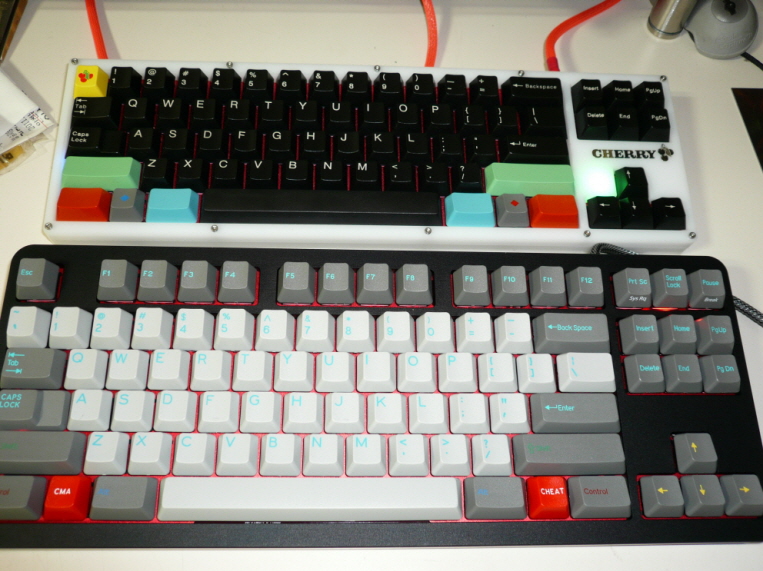

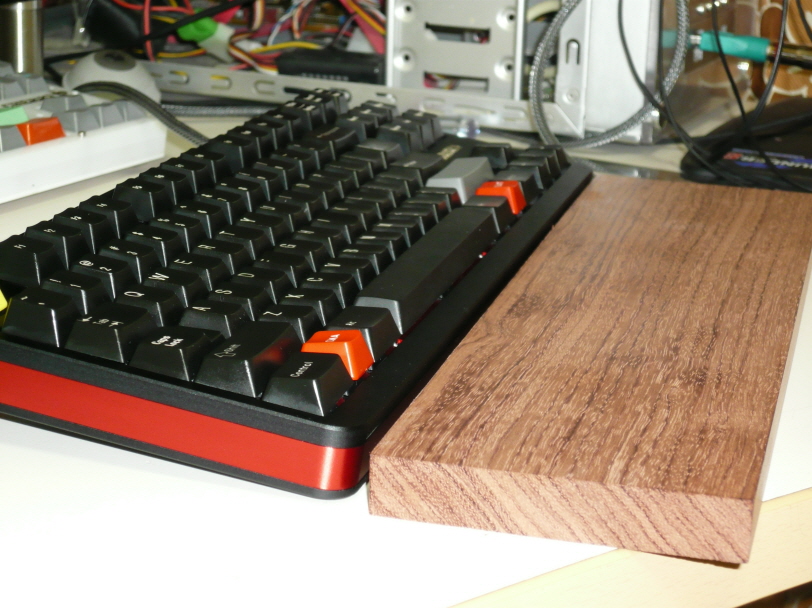

림케비와 비교...아...림케비가 너무 초라해보여요...ㅠ.ㅠ

문자열만 1800 블랙 레이져 키캡으로 바꿔보았습니다....

소와레도 좋지만....역시 검정이 더 좋네요...

케이스가 백색이라 그런지...소와레가 더 잘 어울리네요...

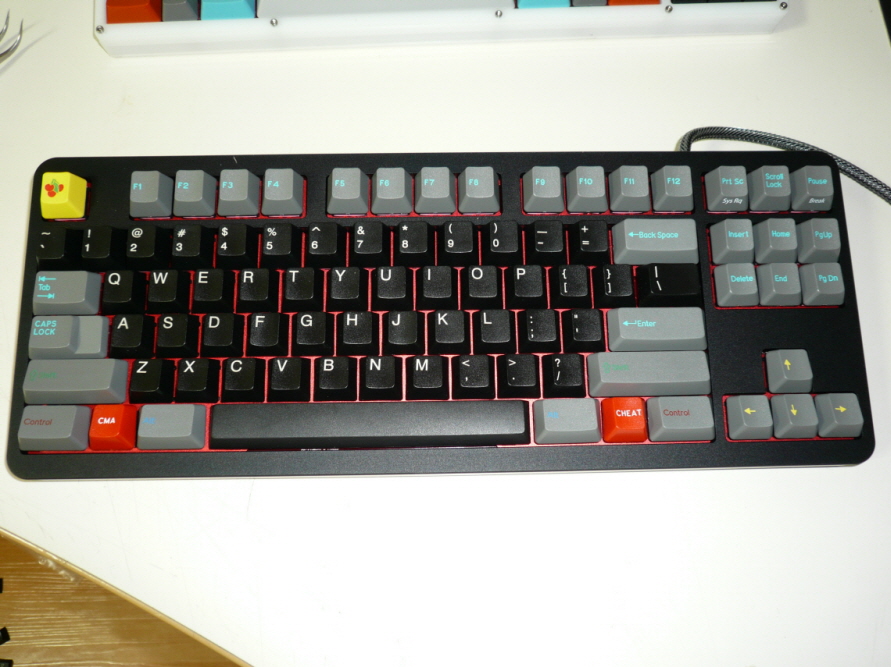

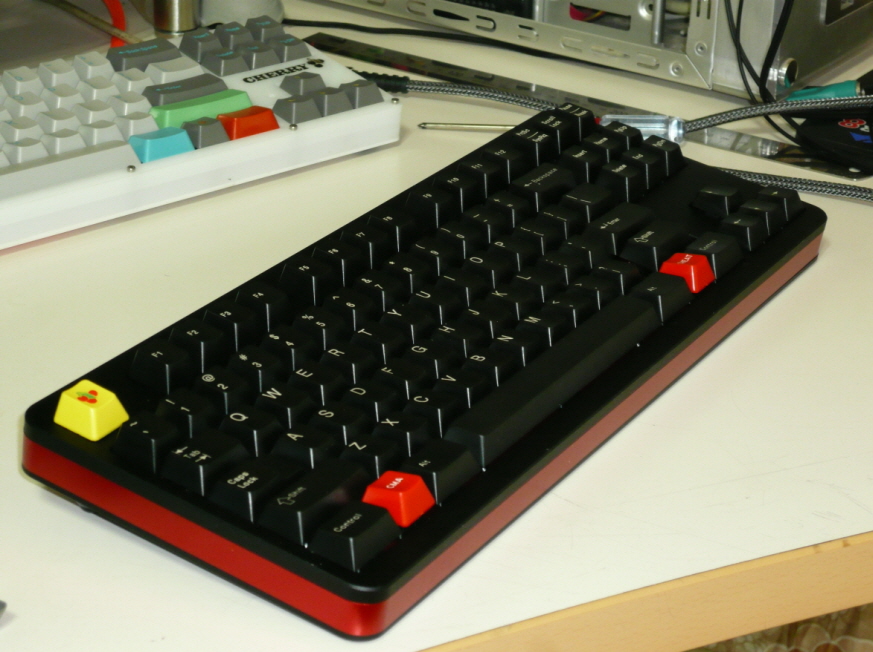

블랙으로 완전 세팅한 모습...역시 이게 더 좋아요...ㅎㅎㅎㅎ

다만...1800 배열이라 짧은 우쉬프트는...어쩔수 없이3000 블랙을 구해야할듯....ㅠ.ㅠ

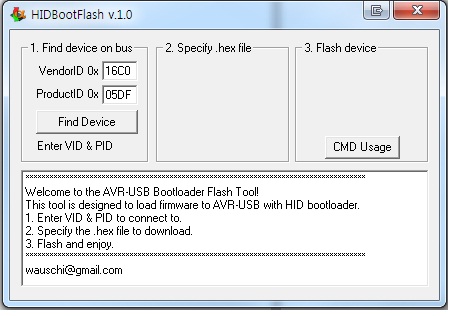

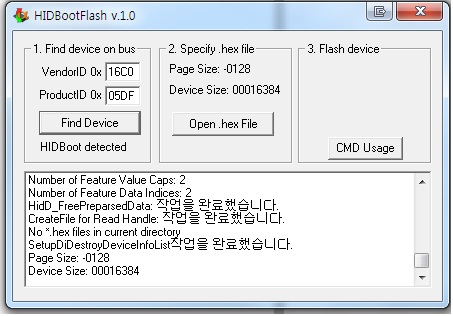

하드웨어 조립이 끝나고 펌업과정입니다...

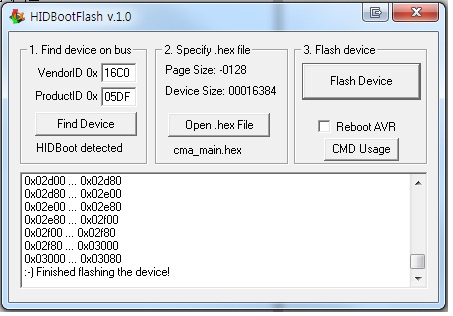

다행이 한방에 마무리가 되어서 다행입니다..^^

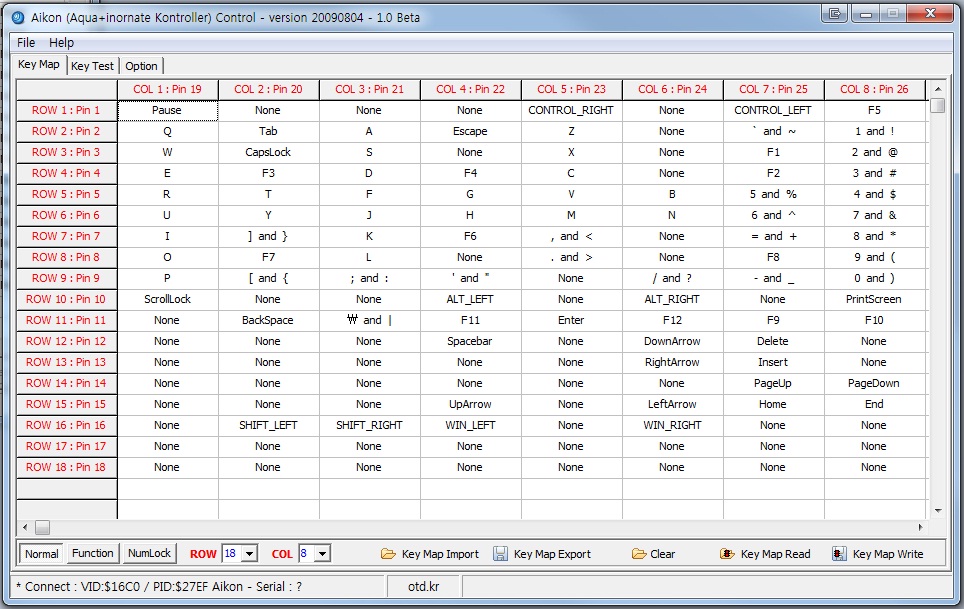

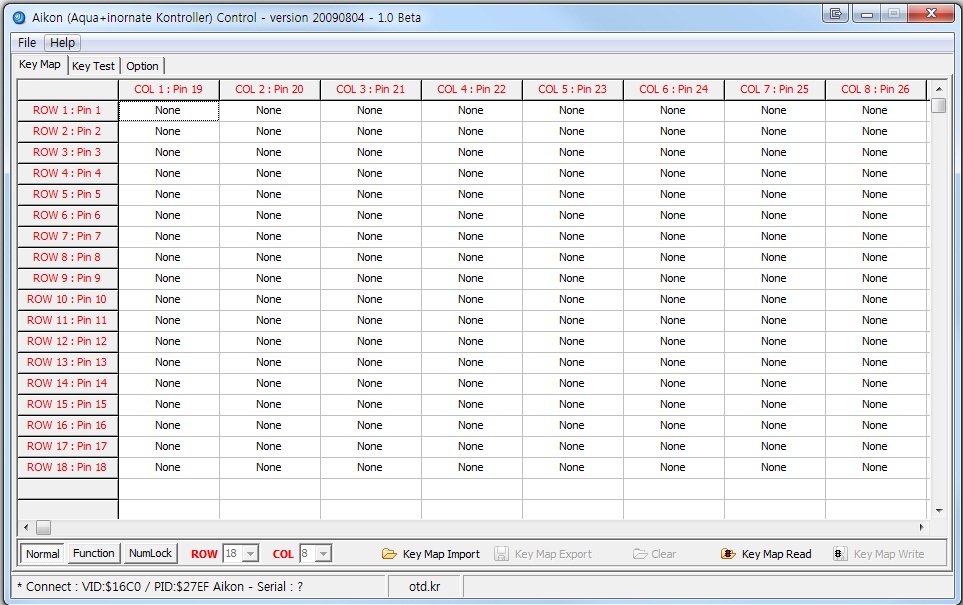

키맵도 한방에 오케이~!

이것으로 조립기가 끝났습니다....

PS2 에서의 미친듯한 반복속도....이거 백스페이스 누르기가 부담이네요...^^;

아쉬운건...짧은 우쉬프트와 delet/end/pgdn 키캡의 스텝스컬쳐...

어쩔수없네요...3000 배열을 찾아봐야죠....ㅠ.ㅠ

다시 한번 공제자분들과 조립기를 먼저 올려주신분들께 감사합니다...

이상으로 초보의 조립기를 마치겠습니다....많이 부족하지만 어여삐 봐주세요...^^*

마지막으로 앞으로 해야할 숙제를 올리는것으로 마무리하겠습니다...

좋은밤 되세요...^^
