더치트 조립한지는 벌써 보름이 넘었지만... 바쁜업무와 일상으로 미루고 미루다 이제서야 "조립기" 올리네요...ㅜ.ㅜ

초보로서 이런 조립기는 포스팅한적이 별로 없어서... 보시기에 많이 부족한점 이해해주셨으면 합니다...^^;

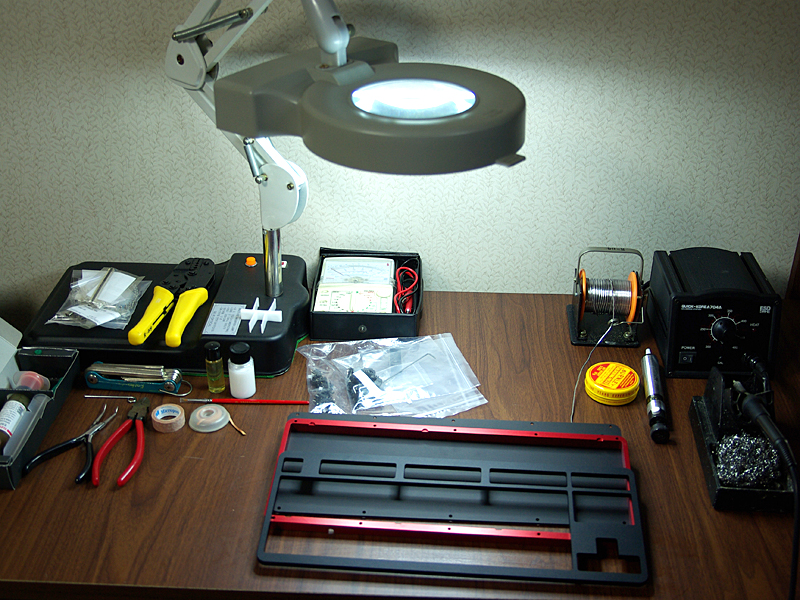

▼ 조립전 장비셋팅

※ 오른쪽부터 온도조절식 인두기, 페이스트, 흡입기, 납, 테스트기, 케이블연결용 몰렉스툴set, 압착기,

윤활액(스프링용, 슬라이더용), 붓, 육각렌치, 니퍼류, 핀셋, 3M 반창고테잎, 플라스틱용 그리스...등등

확대경은 회사 R&D실 한쪽 구석에서 먼지쌓이던걸 빌려(?)온건데... 소자확인과 스탠드대용 말고는

자리만 차지하고 그닥 활용도가없네요...^^;

▼ 스위치 스프링 교체(변백) 및 윤활

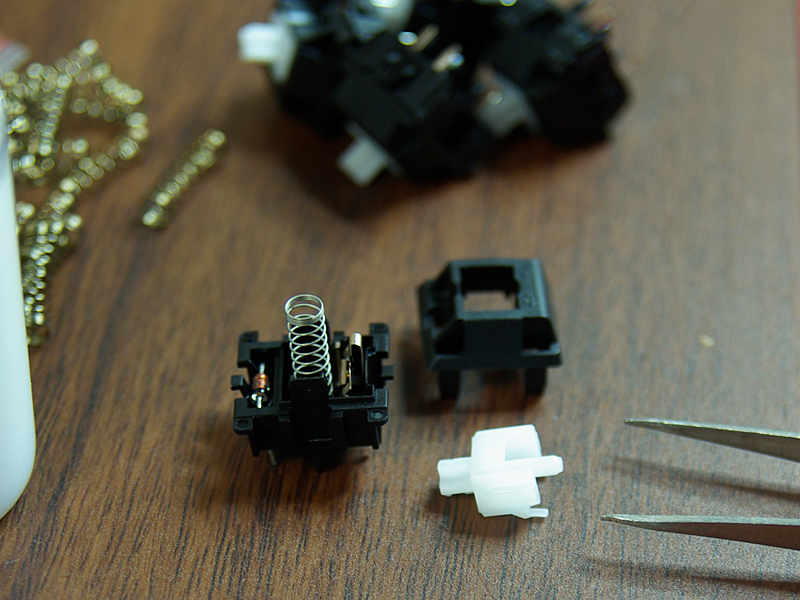

※  기존 백축스위치의 스프링을 제거후 "서영아범"님표 60g 스프링을 윤활후 장착(사진은 없지만 스프링 윤활은 그냥 봉지체 윤활액 조금 넣고 잘 흔들어준다음 얇은 마른헝겁에 살살 털어가며 맺힌 유활액을 제거했습니다.)

▼ 소자조립

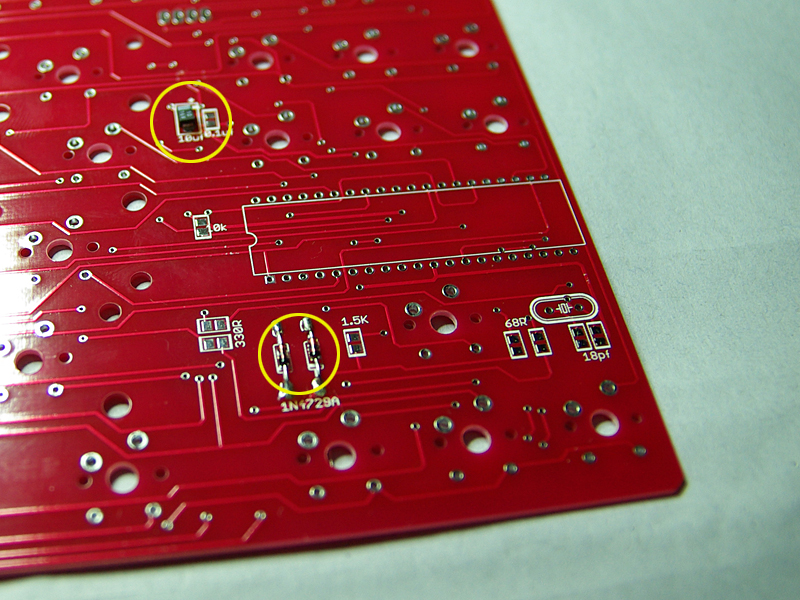

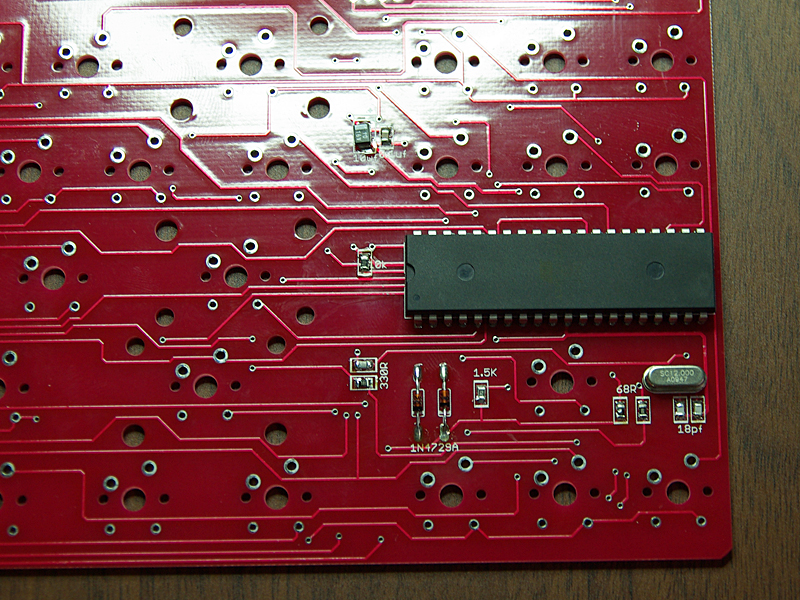

※ 먼저 방향성이 있는 녀석들(상단 10uf콘덴서1개, 하단 다이오드 2개)을 먼저 납땜해주고...

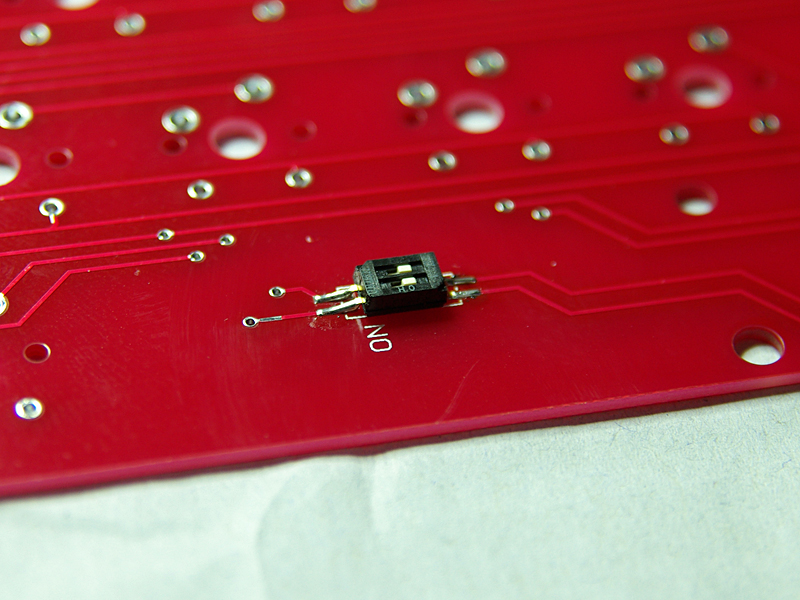

※ 딥스위치 역시 1,2 숫자가 써진부분을 오른쪽으로 위치하게 한다음 한쪽에 먼저 납을 살짝먹여 납땜후 반대쪽 역시 핀셋으로 살짝 눌러가며 납땜을 해줍니다. (왼쪽 딥스위치는 usb용 / 오른쪽 딥스위치는 ps2용 입니다. 여기서 주의할점은...ps2케이블은 처음 펌업시 딥스위치를 왼쪽 usb쪽에 둔다음 usb젠더를 끼운상태에서 펌업을 완료하고, usb젠더 제거후 사용시... 반드시 오른쪽 ps2용으로 딥스위치를 다시 옮기셔야 올바른 동작을합니다.)

※ 이제 방향성이 없는 나머지 소자들을 자리를 잘 확인해서 납땜해줍니다.(MCU칩은 기판에 그려진 그림대로 납땜하시면 돼요~^^;)

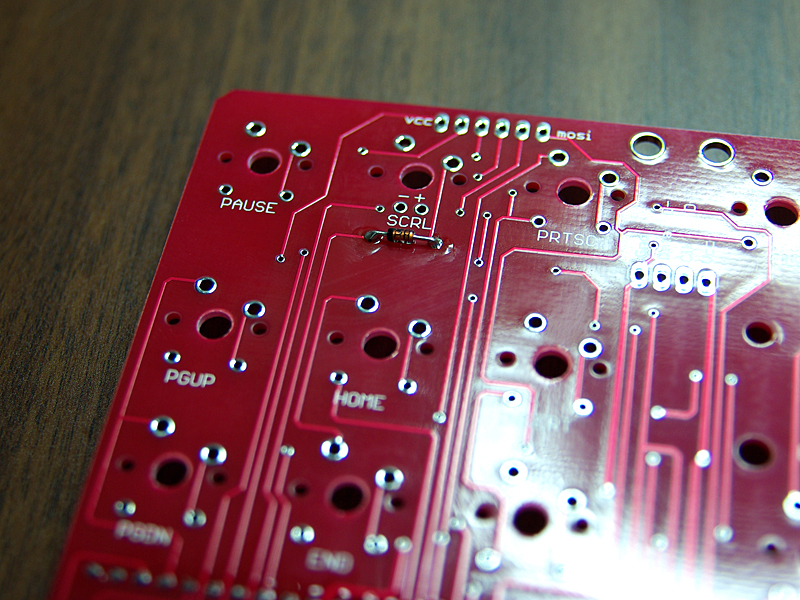

※ 소자납땜 마지막으로...LED가 들어갈 스위치 두개(caps lock / scroll lock)에서 빼낸 다이오드를 기판후면에 방향성에 주의하여 납땜해줍니다.

▼ 케이블 장착 및 펌업

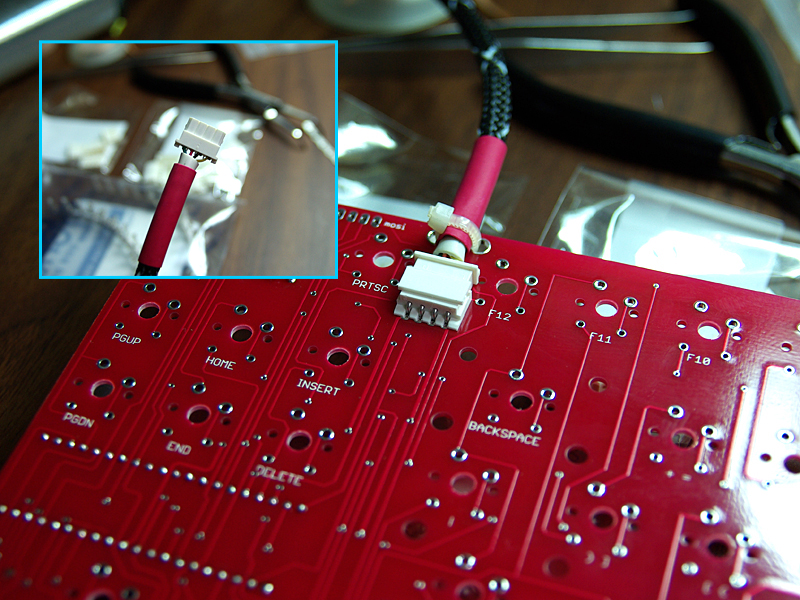

※ 소자남땜이 다 끝났으면 펌업을위한 케이블 연결후 pause스위치 임시장착

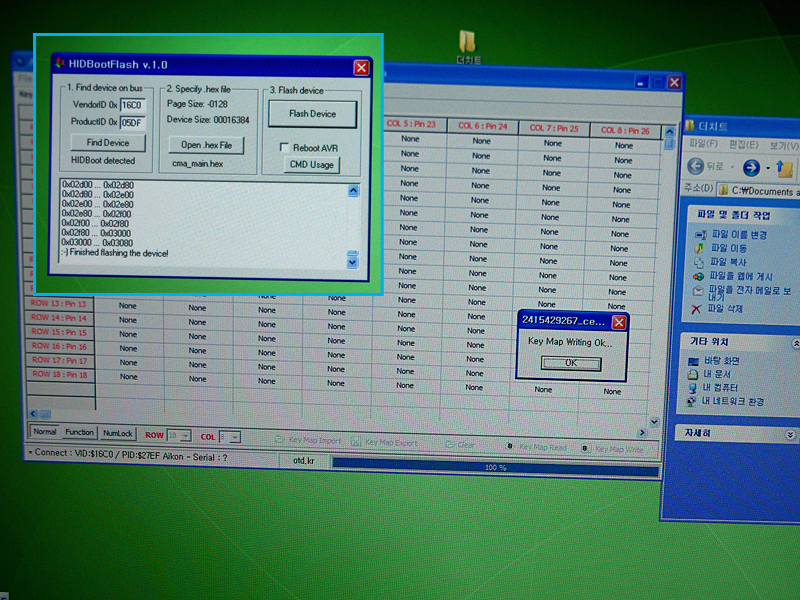

※ 딥스위치를 왼쪽 usb용에 위치시키고 ps2케이블에 usb젠더를 끼운후 임시로 장착한 pause스위치를 누른상태에서 모드진입후 펌업 성공!(자세한 펌업 방법은 앞서 공지사항과 먼저올리신 조립기에 상세히 나와있으니 생략하겠습니다...^^;)

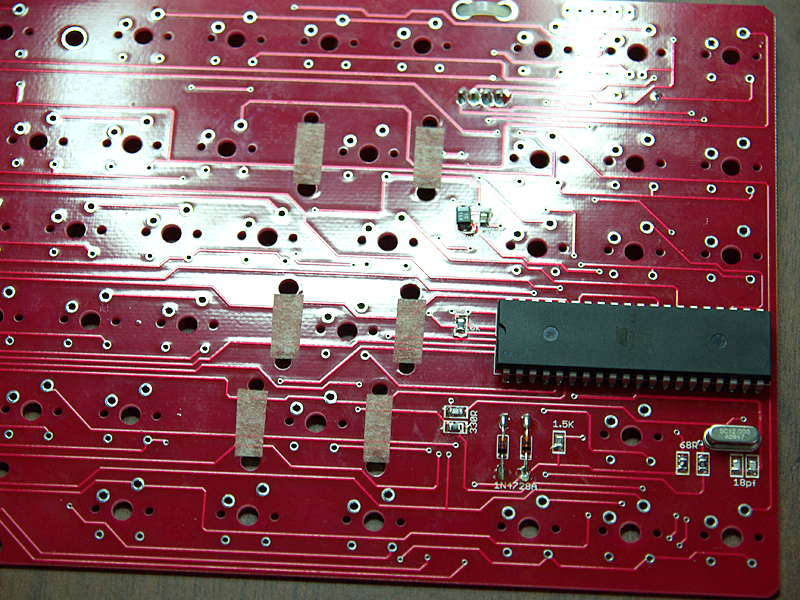

▼ 스테빌자리 테이핑 및 그리스도포

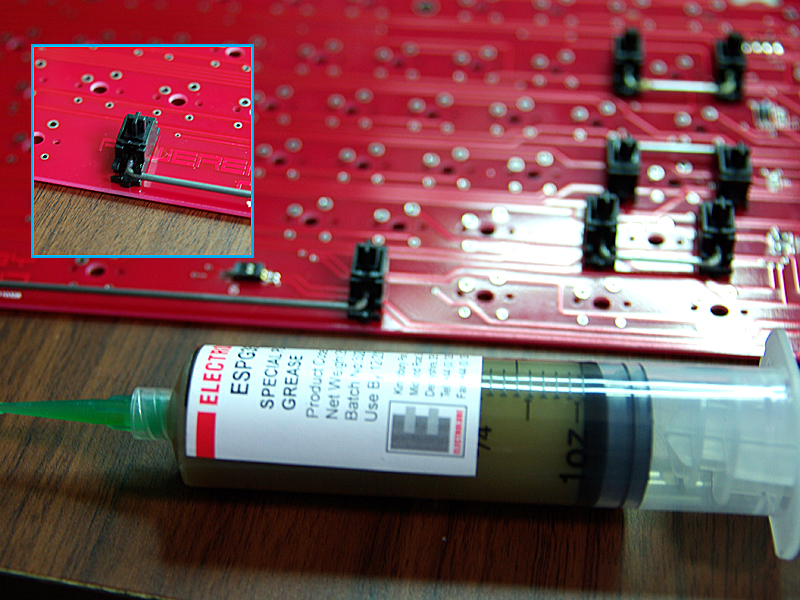

※ 스테빌 잡소리 방지를위한 3M반창고 테잎 부착 및 플라스틱용 그리스 도포

▼ 스위치 체결 및 윤활

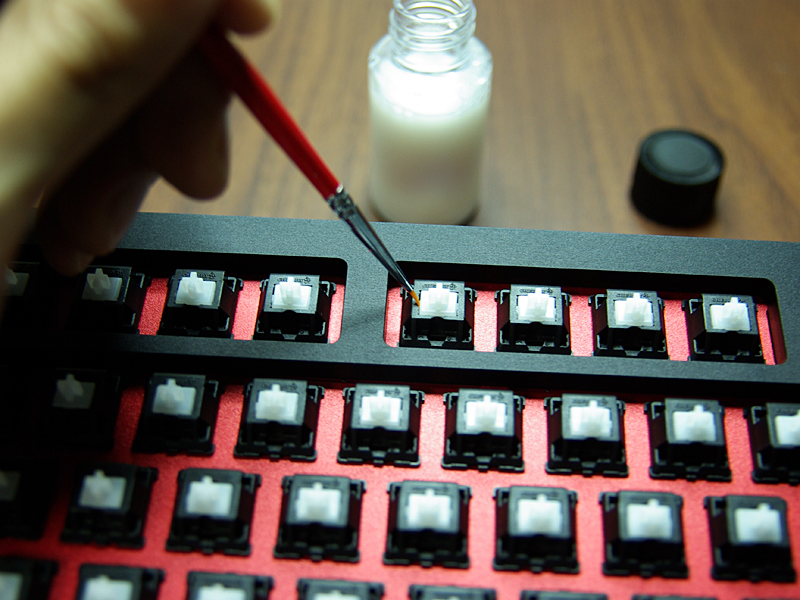

※ 이제 마무리 단계인 보강판에 스위치체결 및 납땜후 간편한 "슬라이더 단체 윤활" (처음 스프링 교체/윤활 과정에서 슬라이더까지 일일이 붓으로 윤활하기 힘들어서 생각해낸 방법입니다...^^; 방법은 간단합니다... 보강판에 스위치를 체결한채로 좌/우 양쪽 슬라이더 레일(?)부분만 가는붓으로 윤활액을 발라주는 방식입니다만... 효율성은 보장못한다라는...ㅡ,.ㅡ;ㅋ)

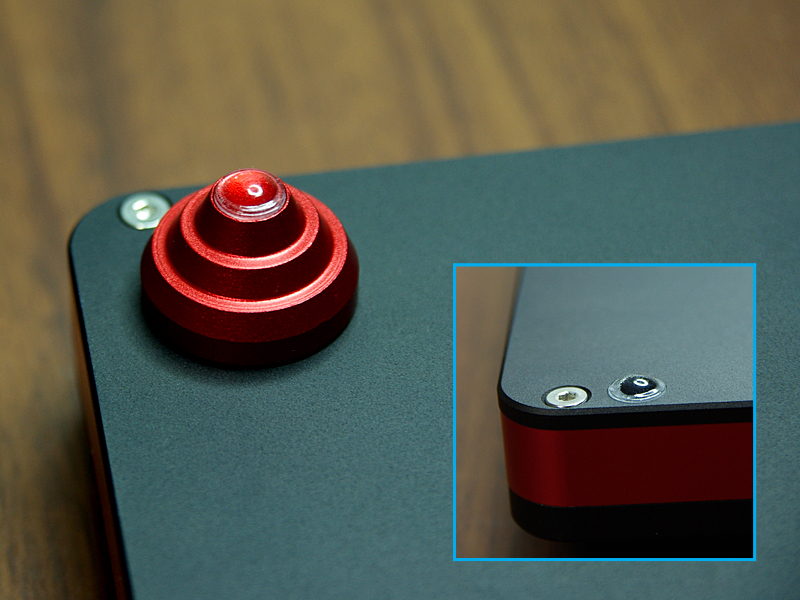

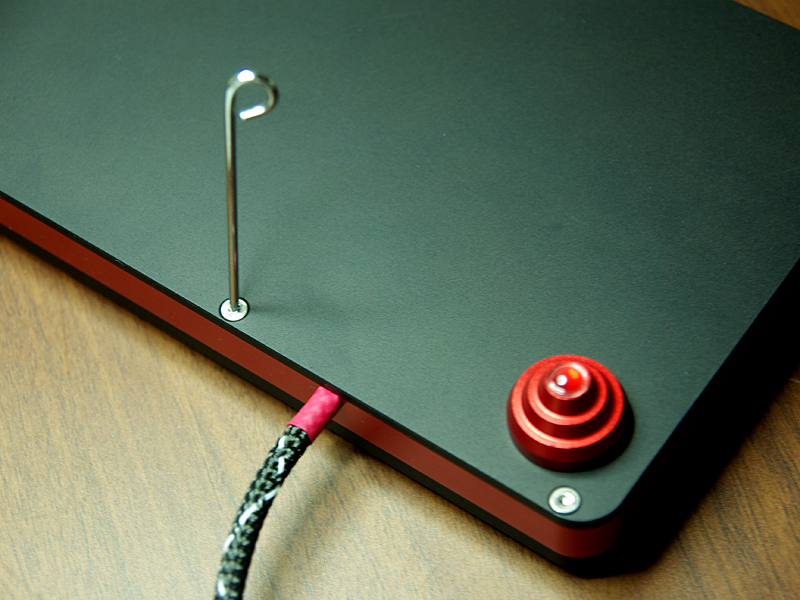

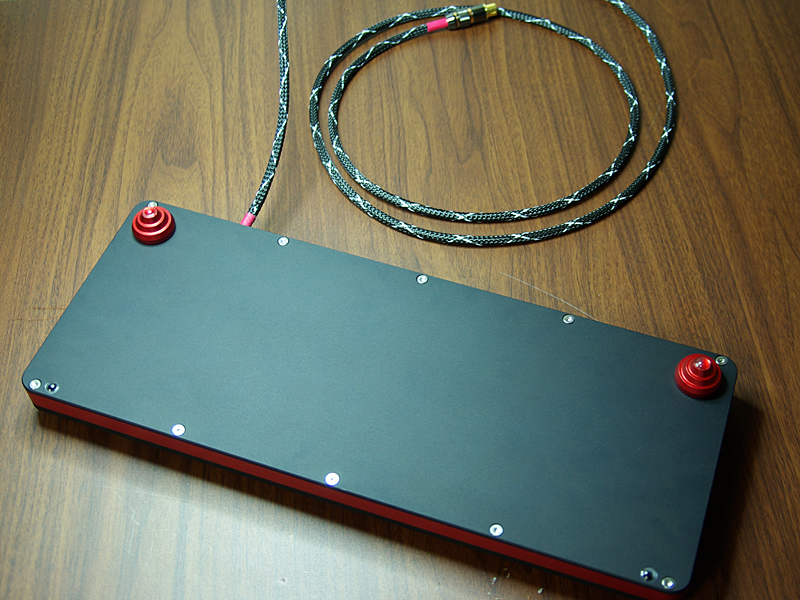

▼ 알루미늄 다리 체결 및 범폰 부착

▼ 하우징 조립

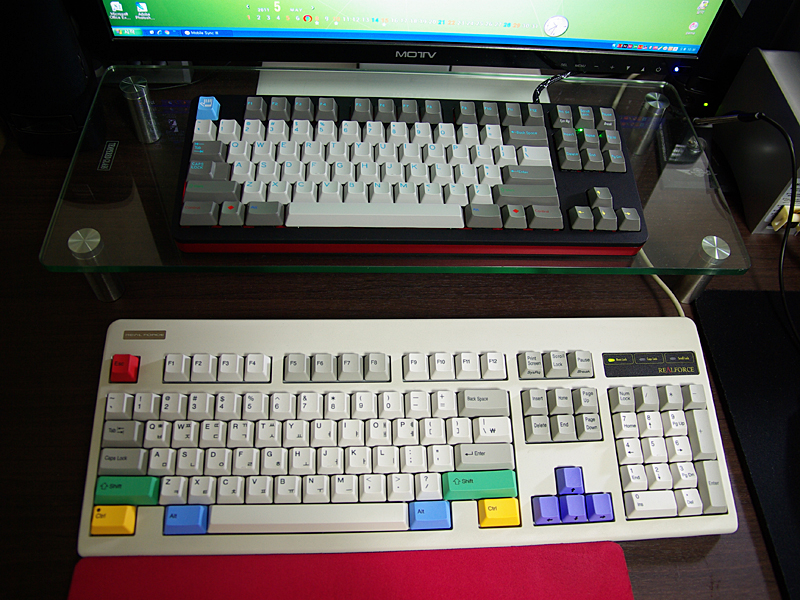

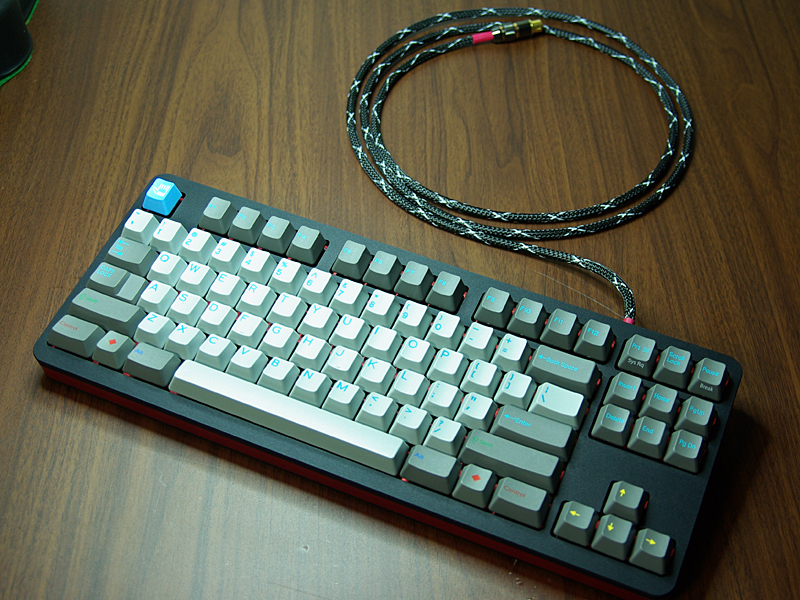

▼ 키캡적용후 완성모습

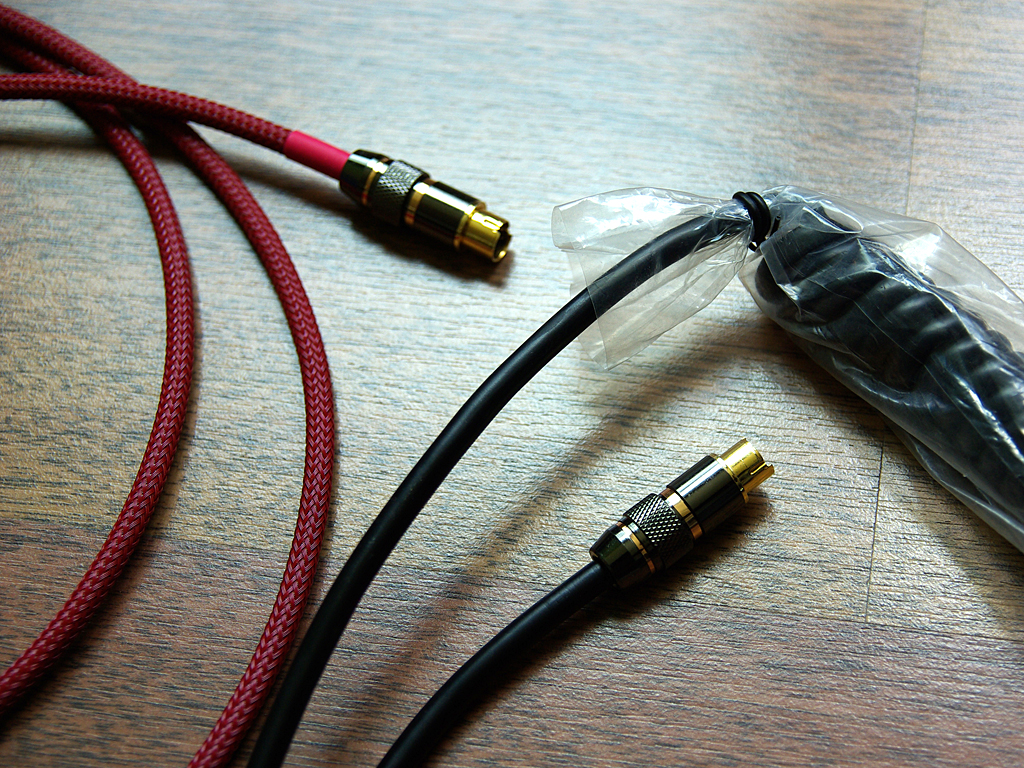

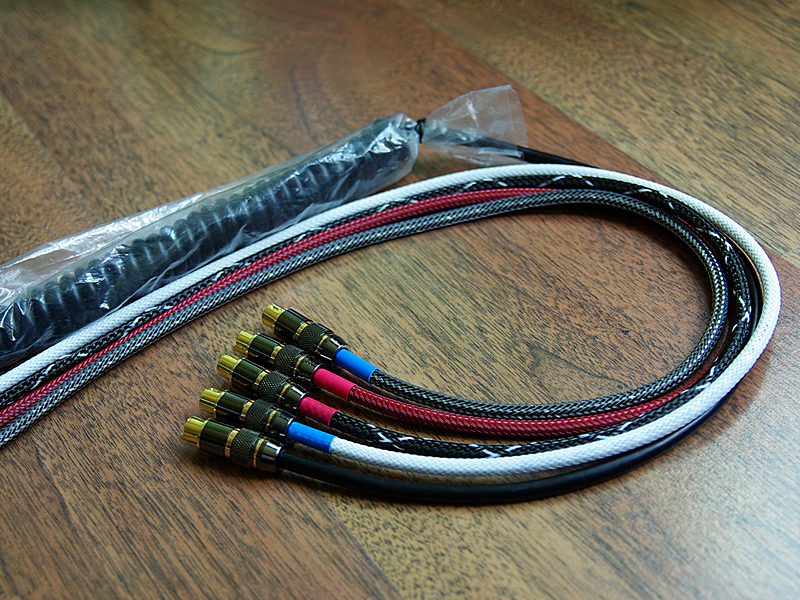

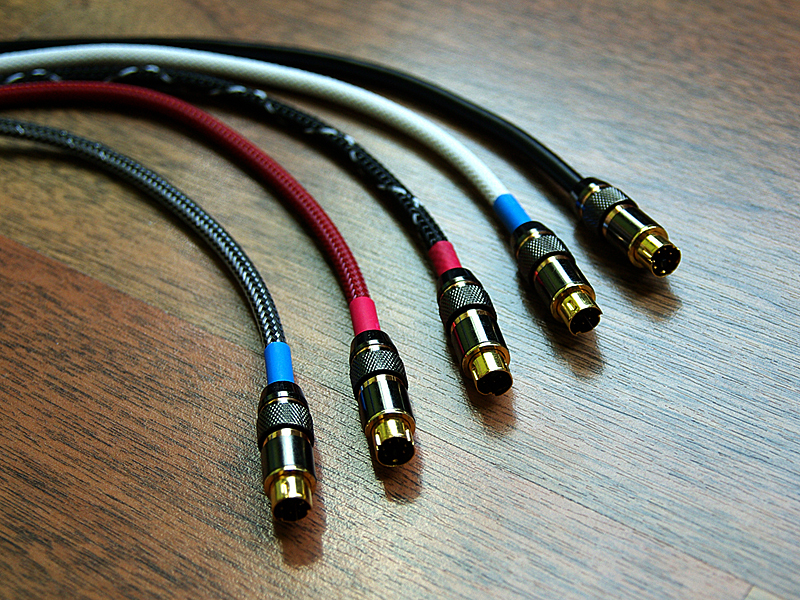

◈ 부록 [ 커스텀 케이블 자작기 ]...^^;

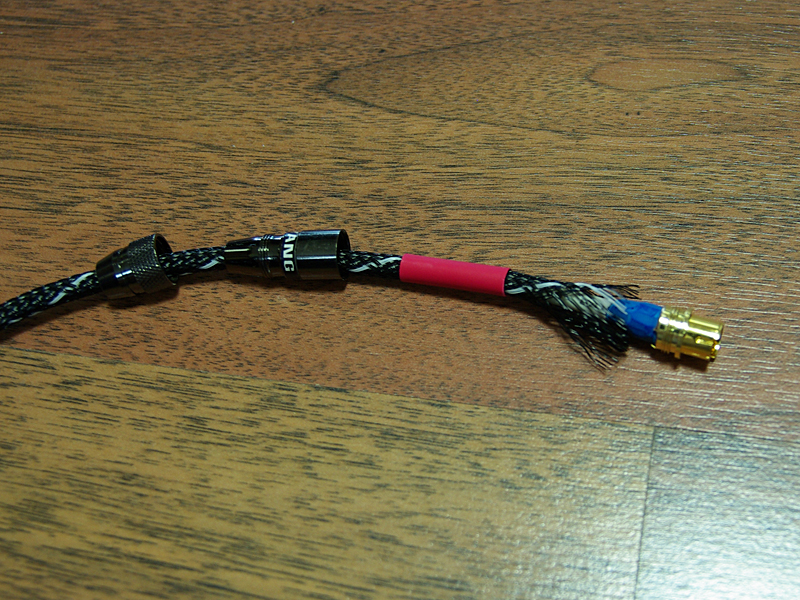

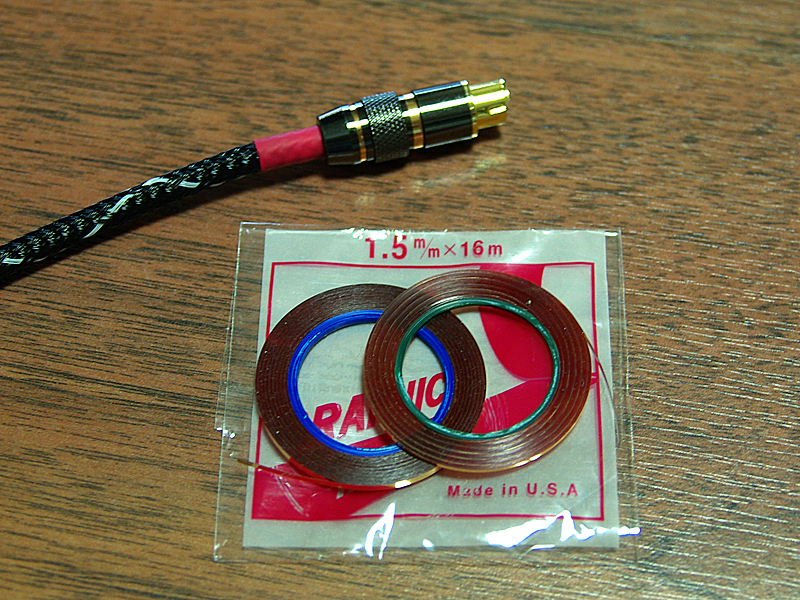

1. 준비물 :

옥x표 4PIN DIN PLUG,

http://itempage3.auction.co.kr/DetailView.aspx?ItemNo=A553994898&keyword=%b5%bf%be%e7%204%c7%c9&Fwk=%b5%bf%be%e7%204%c7%c9&scoredtype=0&frm2=through&acode=SRP_SV_0301

같은판매자의 5m ps2케이블(수/수),
http://itempage3.auction.co.kr/DetailView.aspx?ItemNo=A553974438&&scoredtype=0&frm2=through&acode=

슬리빙용 4~9mm 3선편조선

http://jmaudio.co.kr/

기타 수축튜브, 몰렉스툴 및 작업공구

2. 제작방법

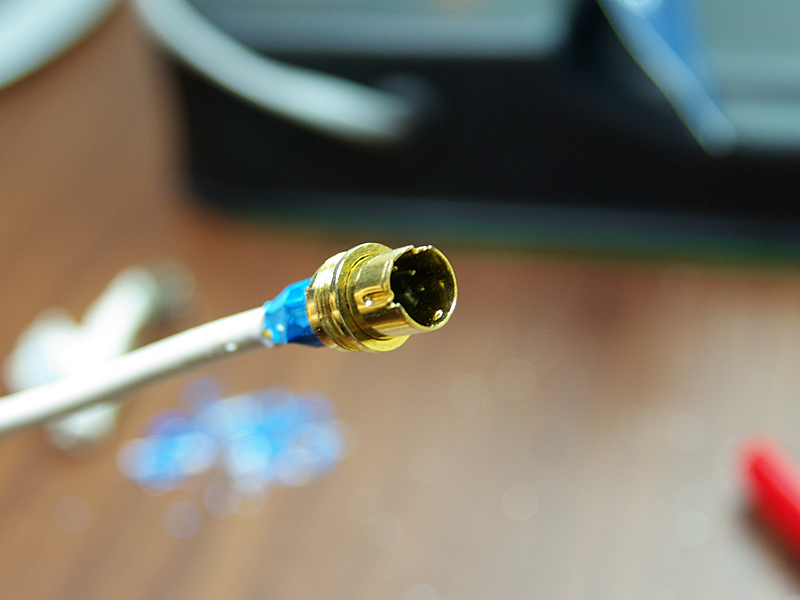

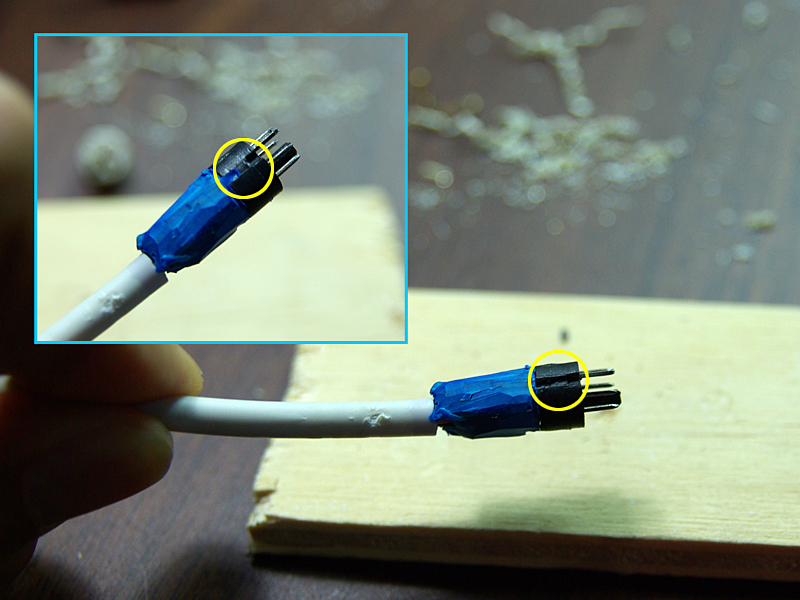

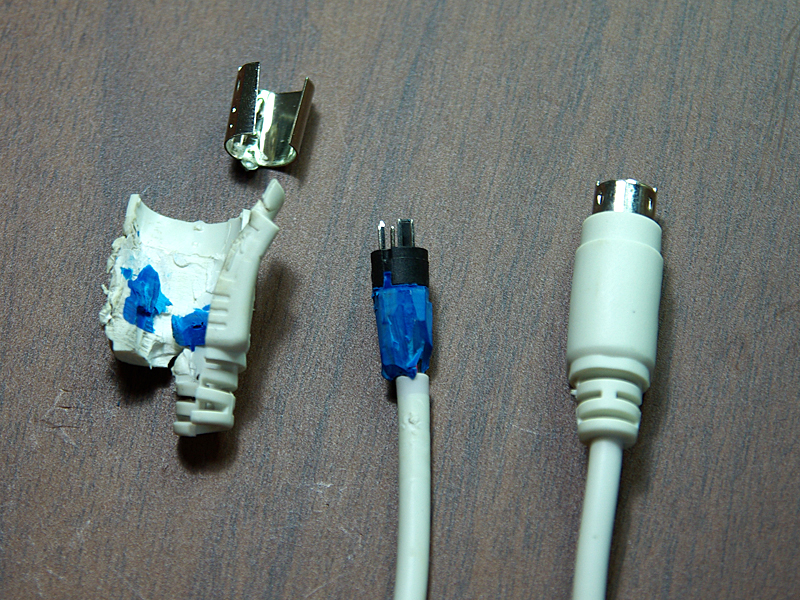

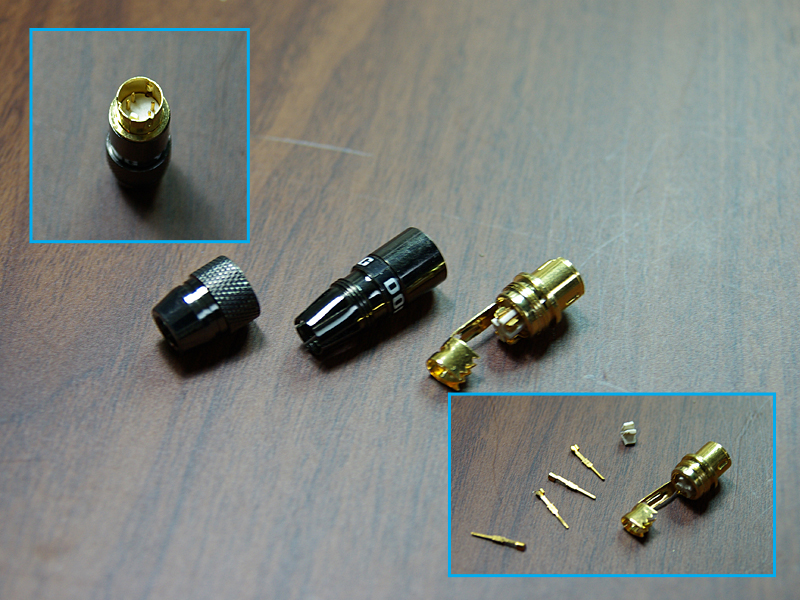

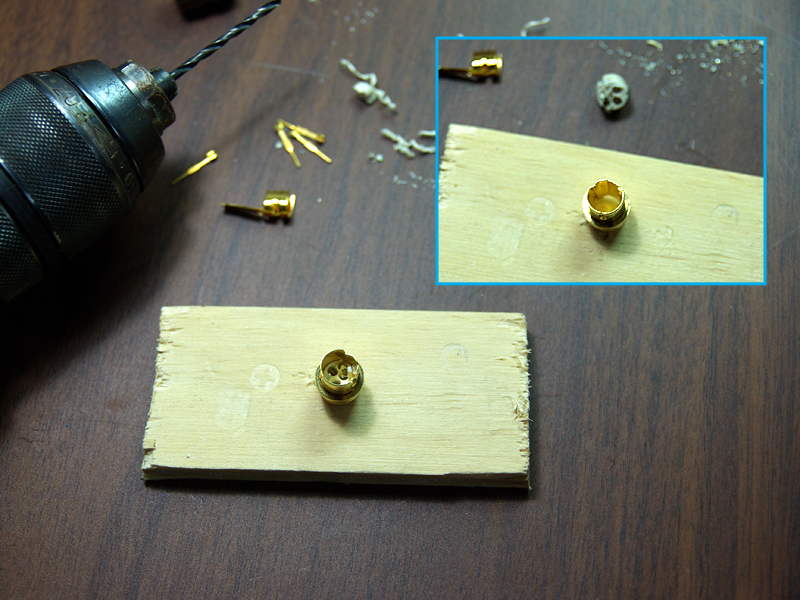

※ 먼저 4PIN DIN PLUG 를 분해, 기존의 4개의 핀을 빼낸후 아래로 나온 흰색 돌기부분을 제거해줍니다.
