이것저것 궁금해 하시는 분들이 계신것 같아(?)

허접하지만 비암 조립기를 올립니다. 조립기라고 하기엔 뭔가 많이 부족 하지만^^;;

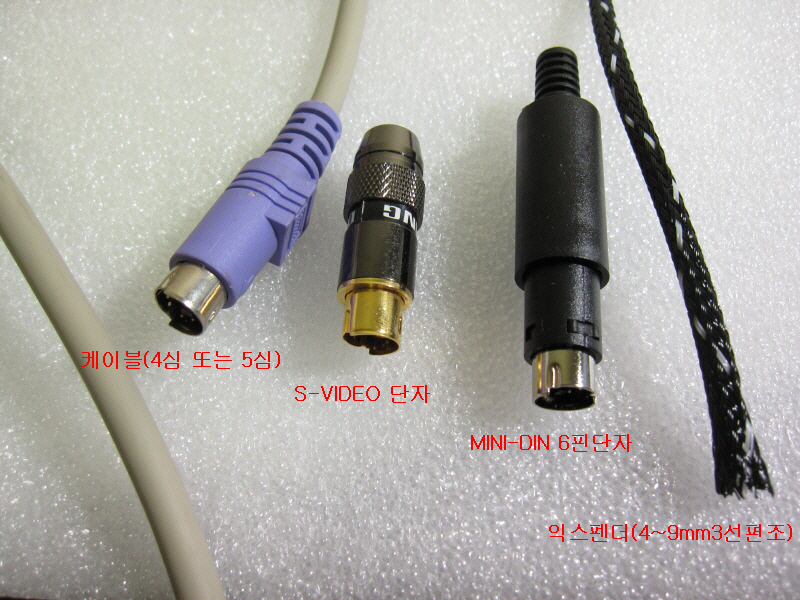

먼저 재료 입니다.

케이블 : 집에 남는 직선 케이블을 사용 하세요(꼬인줄도 가능하나... 정말 살아있는 비암을 보시게 됩니다!!!)

S-VIDEO 단자 : http://www.polyav.co.kr/neo_cate/product/detail/9177_prdisplay.html 맨 밑에서 위로 4, 5번째 줄에 있습니다.

MINI-DIN 6핀 단자 : http://shopping.naver.com/search/all_search.nhn?where=all&query=%B9%CC%B4%CF%B5%F2%206&cat_id=00021010&nv_mid=5541780597&frm=nv_product

익스팬더(편조선) : http://www.jmaudio.co.kr/mall.php?cat=001004002&query=view&no=911

자 재료가 준비 되었으면 P/S2 단자와 S-VIDEO 단자의 구조를 살펴 보겠습니다.

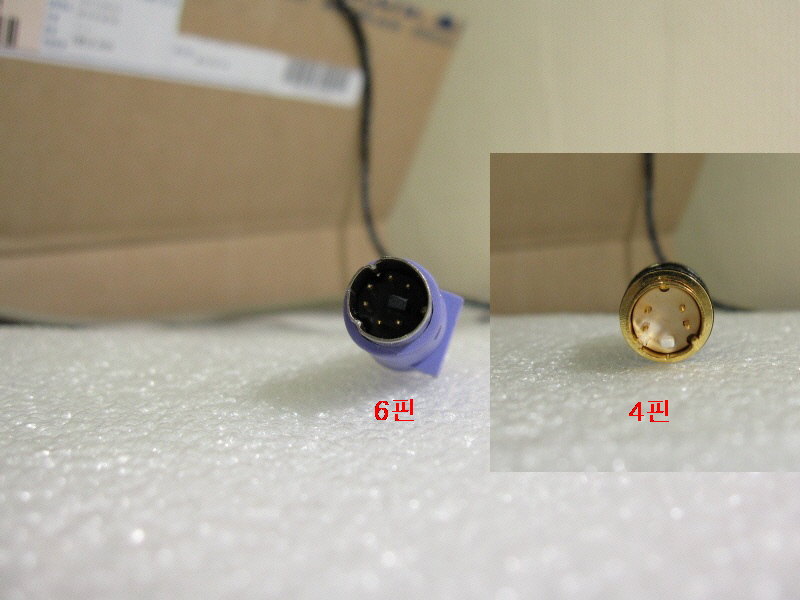

키보드에선 P/S2 단자라 하지만 업계(?)에서는 MINI-DIN plug 라고 합니다. 4핀 6핀 7핀 8핀 등 종류도 다양합니다. 우리가 사용할 S-VIDEO 단자는 4핀을 가지고 있으니 개조를 하지 않으면 키보드에선 사용을 못합니다.

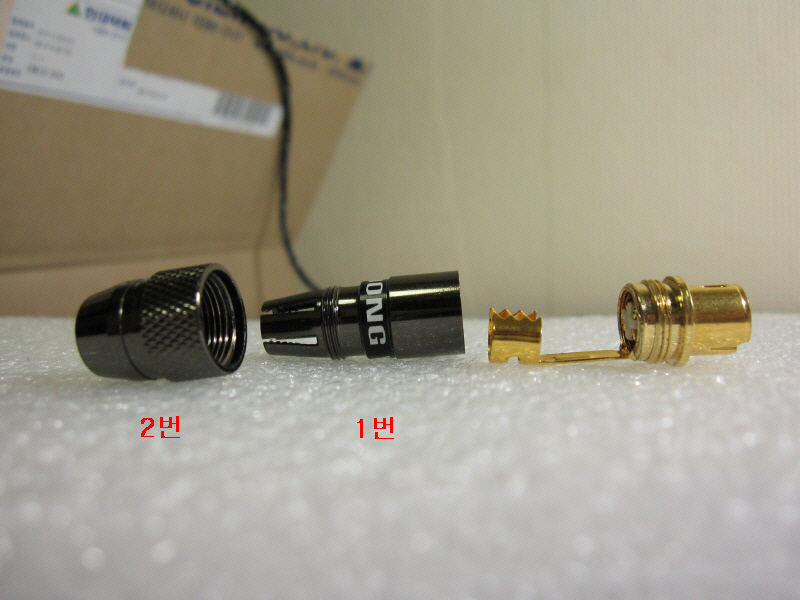

제가 개조에 사용한 단자의 구조 입니다. 황금색 단자에 1번, 2번순으로 결합이 됩니다.

여기서 한가지 중요한 것은 케이블의 두께가 두꺼우면 1번과 2번을 결합이 안되는 상황이 발생 합니다.

저는 1번의 이빨처럼 생긴부분(나중에 2번이 결합하며 케이블을 무는 역활)을 제거 했습니다.

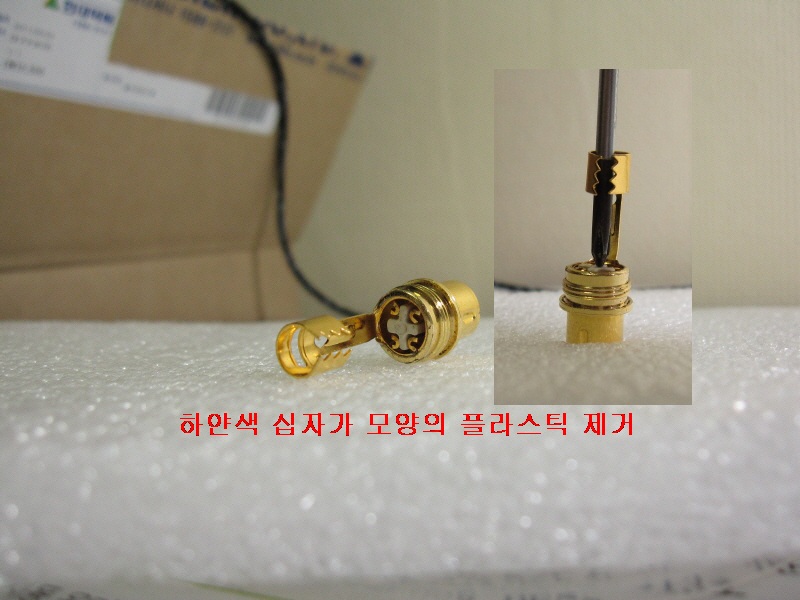

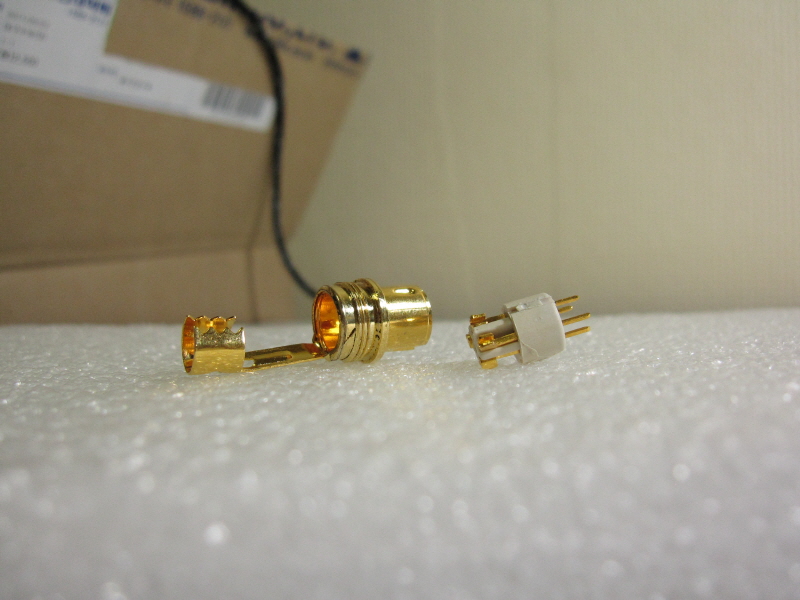

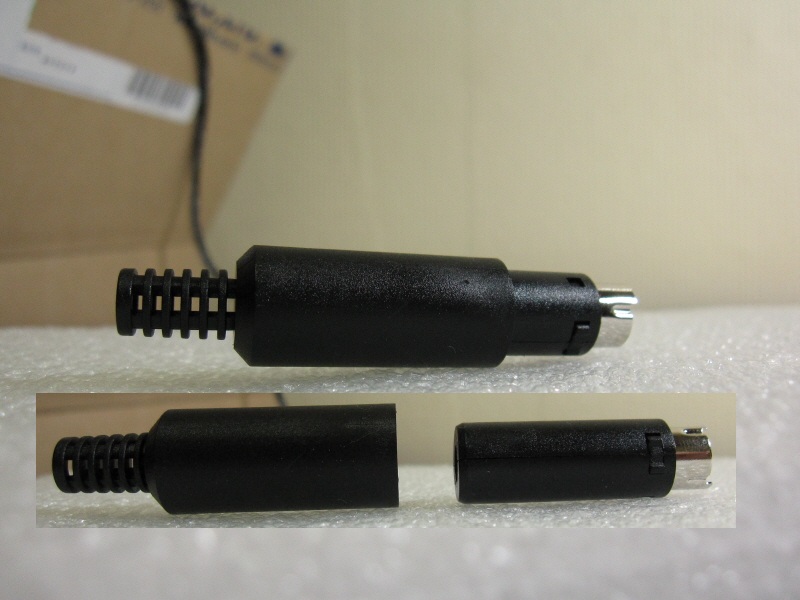

분해 방법

사진만 봐도 이해 되시죠!!

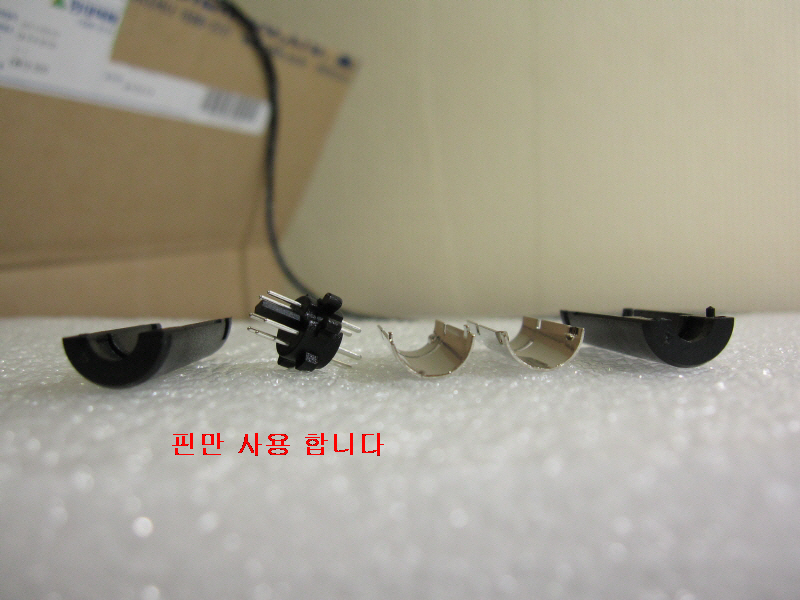

아낌없이 6핀을 내어주는 MINI-DIN 6핀 단자의 구조 입니다.  실물을 직접 보시면 분해도 굉장히 쉽습니다.

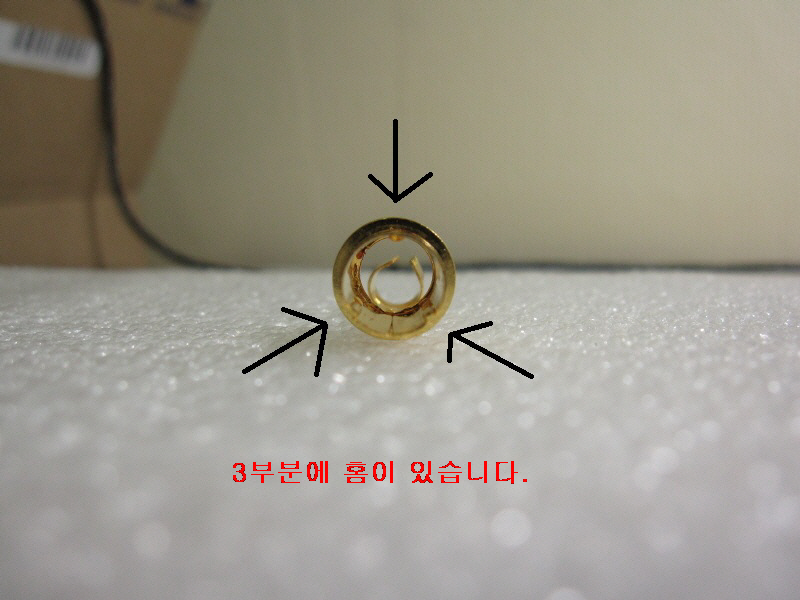

S-VIDEO단자에 추출한 6핀을 집어 넣기 위한 가공 과정 입니다.

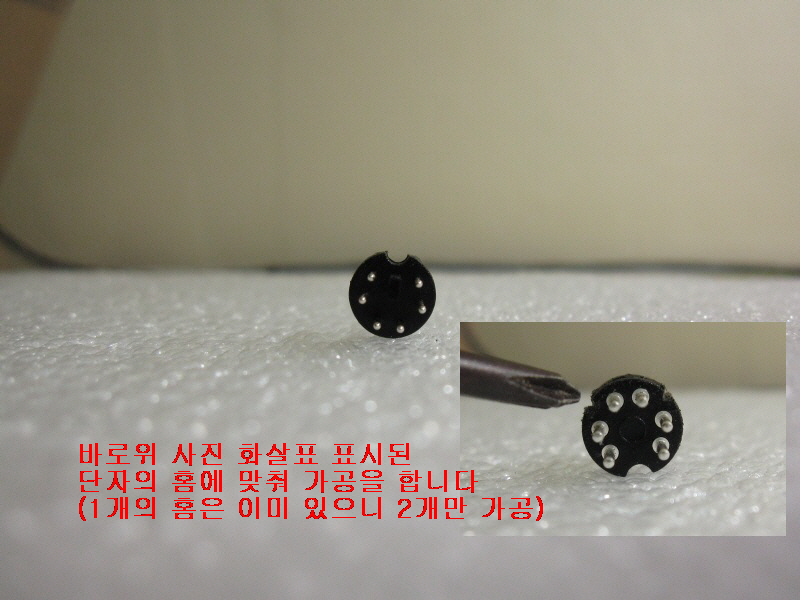

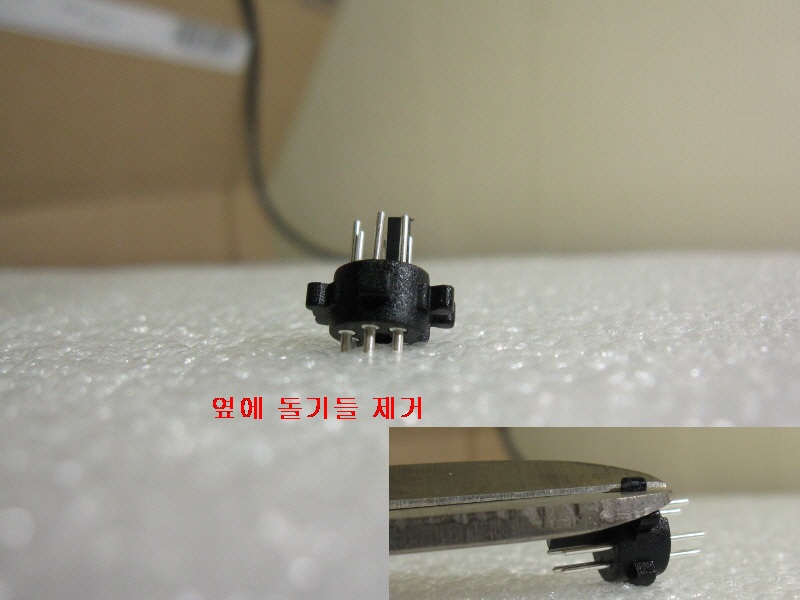

홈에 맞추기 위해 MINI-DIN 단자에서 추출한6핀 가공

홈을 가공 하실때는 조금씩 하세요 한번에 많이 하게 되면 나중에 유격이 생깁니다!!

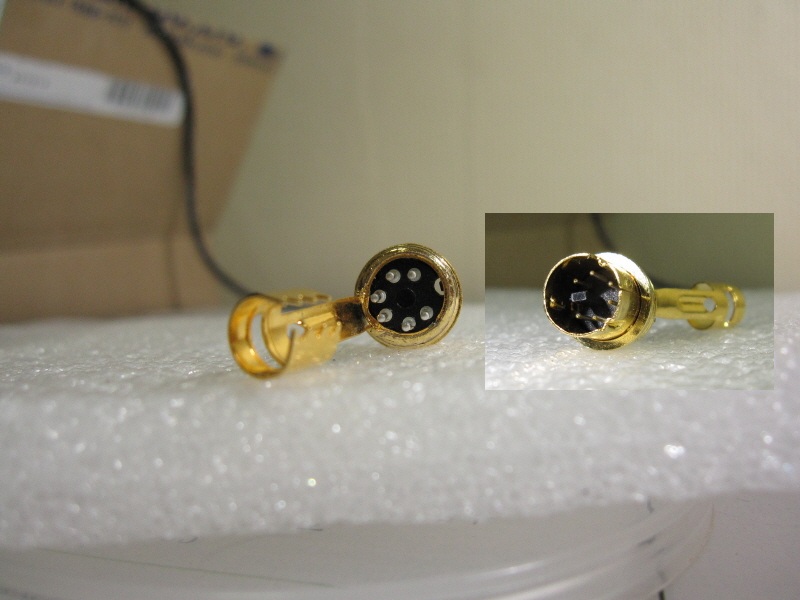

홈에 맞추어 꼽아 주세요. 천천히 그러나 끝까지~~

핀과 옆에 단자가 닿는지 확인 하시구요. 혹시나 닿다면 그 부분을 갈아 내셔야 합니다.

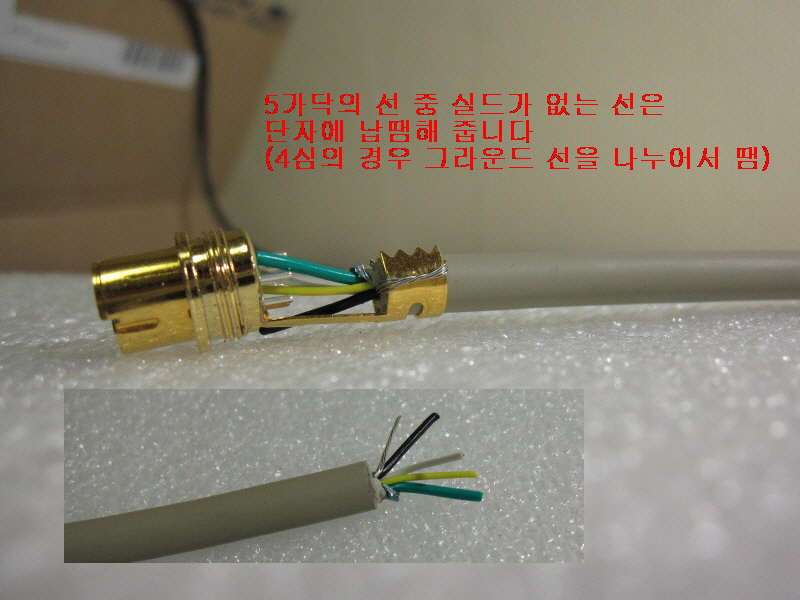

이제 단자와 케이블의 연결 방법 입니다. 기본적으로 키보드 케이블은 대부분 5가닥의 심을 가지고 있습니다. 그리고 빠지지 않는 색깔의 선은 '검정색'입니다. GND(그라운드)선으로 가장 두껍습니다.

나머지 선들은 http://www.otd.kr/bbs/board.php?bo_table=TT&wr_id=27 참조 하세요

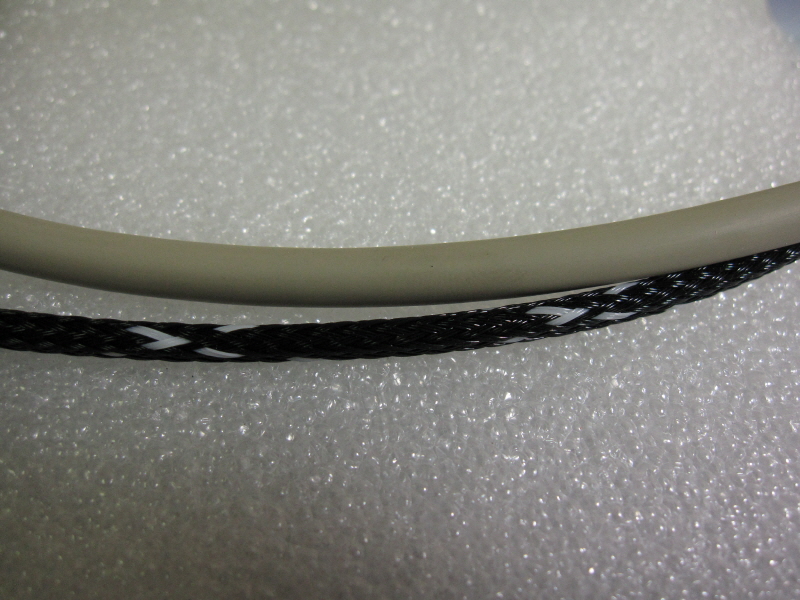

이제 케이블에 익스팬더를 씌웁니다. 케이블보다 익스팬더의 직경이 가늘어 보이지만 잘 늘어나니 걱정 마세요!

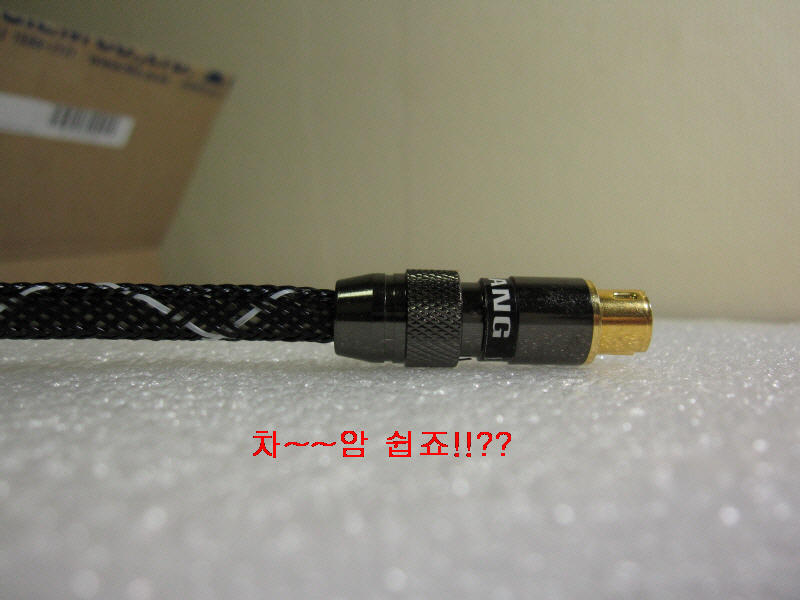

이제 단자의 1번과 2번을 결합하면 끗

이상 후잡한 조립기를 봐주셔서 정말 감사합니다^^;;

조립기나 리뷰를 쓰시는 분들의 노고를 새삼 느낍니다.
