모종의 의뢰 덕에 큐센 DT35를 개조하게 됐습니다.

개조 내역 - 기존 회로 모두 절단(ps/2 껌딱지 기판), 닭클 회로로 재 구성 (Atmega8535 사용)

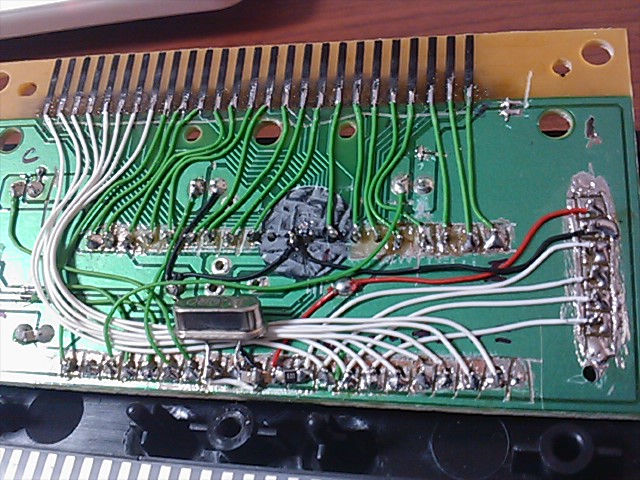

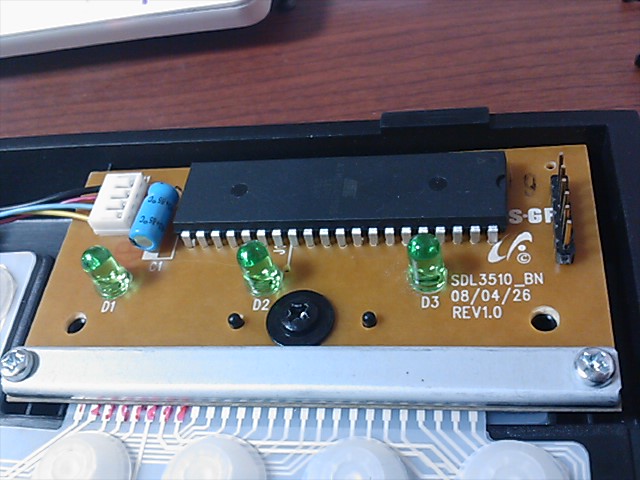

기존 껌딱지 부분을 강제로 갈아내고, DIP40 칩 크기에 맞추어 드릴로 구멍을 뚫은 뒤에 근처 패턴을 다 잘라서 쇼트가 일어나지 않도록 했습니다. 그 후 이런 저런 소자를 추가로 붙여 기존 컨트롤러를 대체 가능하게 만들었습니다.

요즘은 DIP타입 부품을 잘 안 쓰고 SMD 소자를 뒷면에 바로 붙여버린다던가 하는 식의 편법을 자주 사용합니다. 유지보수 측면에서 보면 좀 떨어지지만 매우 컴팩트하게 회로를 구성할 수 있어 좋은 것 같습니다.

kbmania Tip/Tech 게시판의 DT35 매트릭스를 바탕으로 기존 닭클 펌의 매트릭스를 재 설정, 고스트 방지 루틴을 추가해서 고스트 현상이 일어나지 않도록 했습니다.

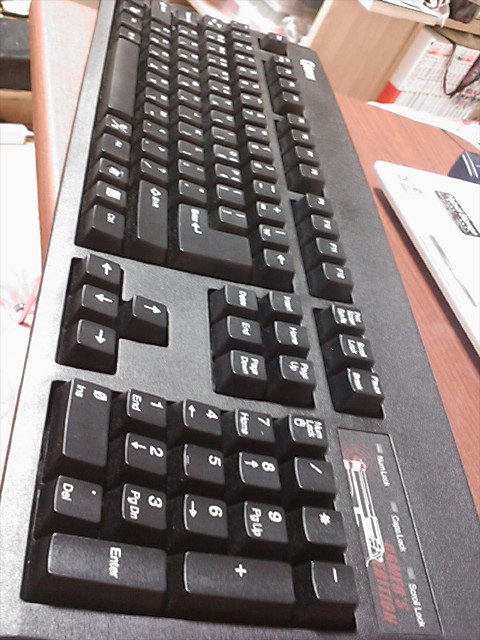

하우징을 수정하지 않아도 잘 들어가는군요. 좋습니다. 멤브에서도 닭클의 미친듯한 입력속도를! 키 매핑도 맘대로 수정 가능하니 좋군요.
