작성일 : 13-03-08 14:51
[조립수기] A.87 조립하였습니다.
http://l.otd.kr/VDPFB3I5
 글쓴이 : finkl
조회 : 456

안녕하세요?

키보드계의 언터처블 finkl 입니다.

울쩍한 마음을 달래보고자 A.87 을 조립하여 보았습니다. 나만의 애칭은 SJ.

작업내역은 다음과 같습니다.

(11900 에서 구흑 적출 / 분해-세척-윤활-스티커 / binarystar's spring 장착 / 체리3K 윈키 pom 키캡장착)

사진으로 보시겠습니다.

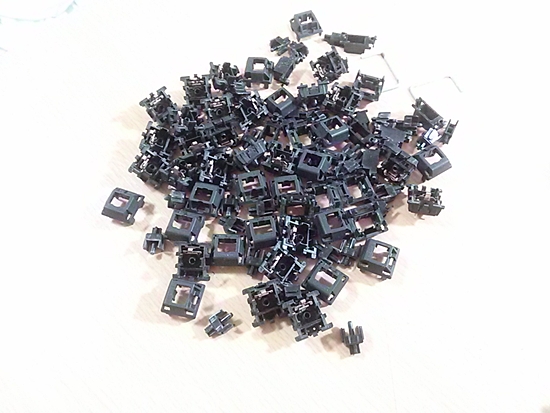

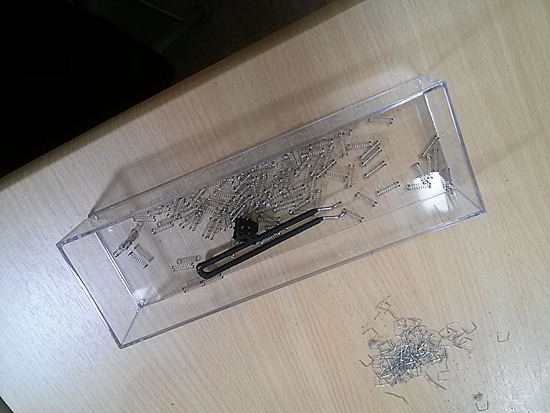

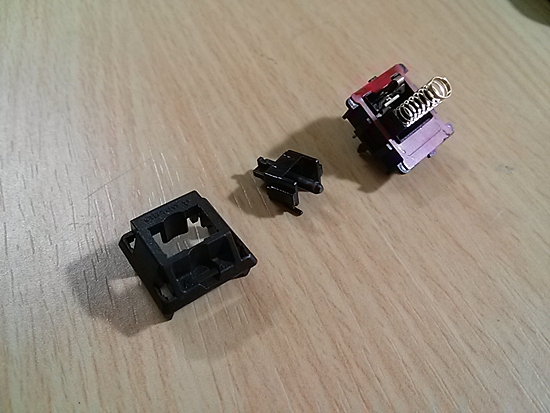

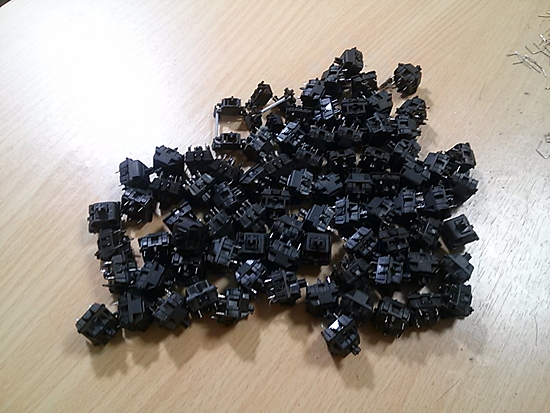

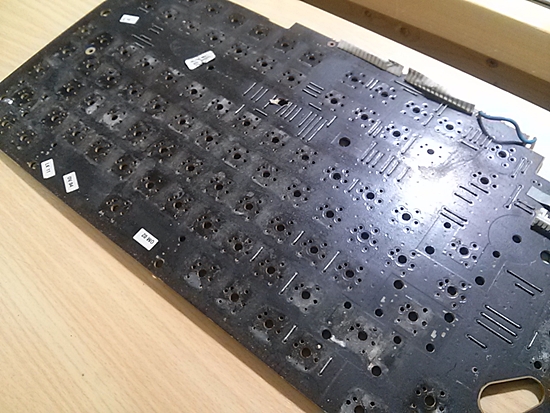

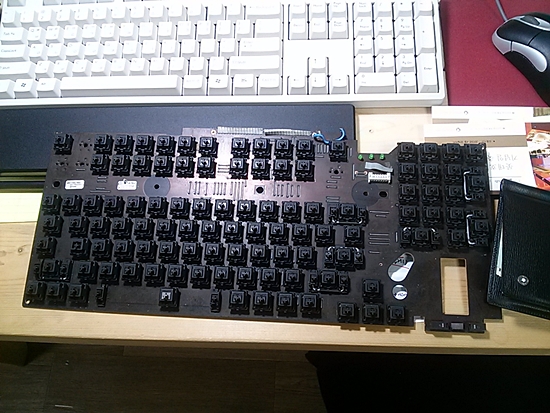

* 11900 에서 구흑 스위치 적출 - 세척을 위한 분해(희동툴의 편리함을 느낌)

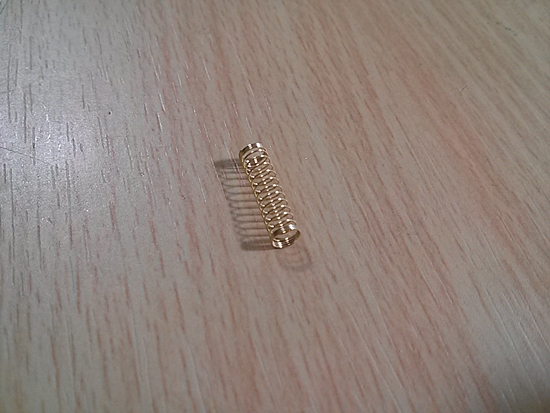

* binarystar's spring

압의 수치가 오차없고 금도금된 하이퀄리티 스프링.

이라고 써달라고 하심.



진지하게 주관적인 생각은 반발력이 참 좋은것 같습니다.

슬라이더가 내려갔다가 올라올때의 밀어주는 느낌이 응삼님 62g 이후 스프링들중 가장 쫄깃한것 같습니다.



어쨋든 제손엔 제일 잘 맞네요 ㅎㅎ

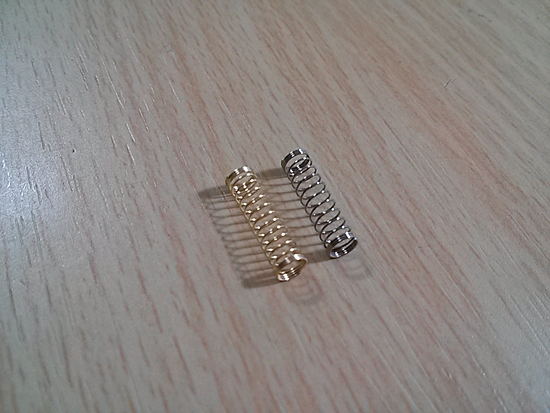

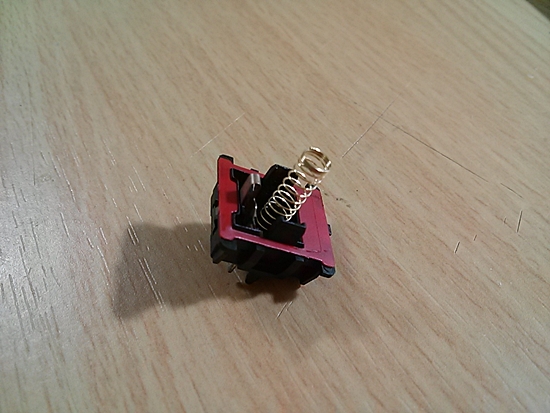

* 오리지날과의 비교샷

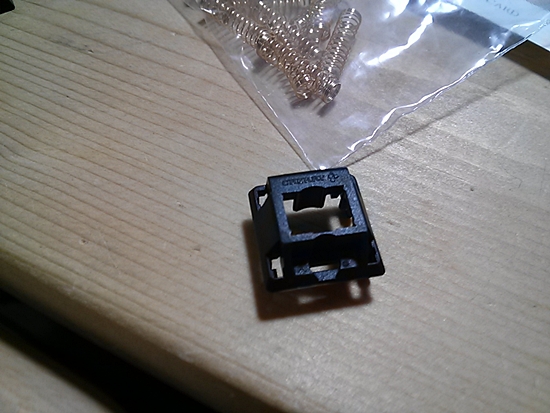

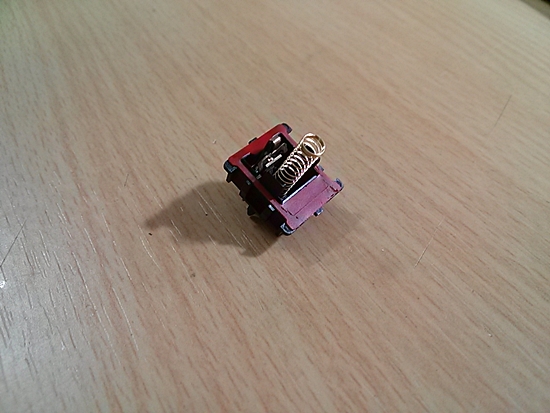

* 사람 환장하게 만드는 스티커 작업.

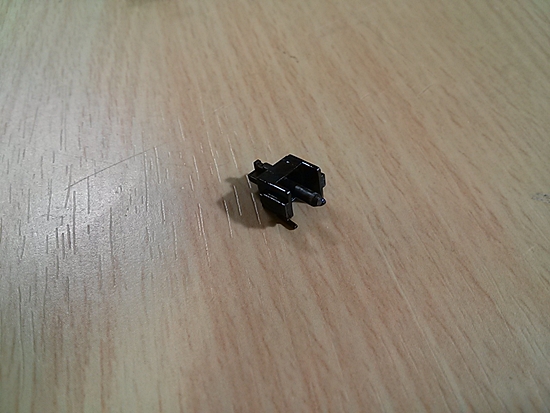

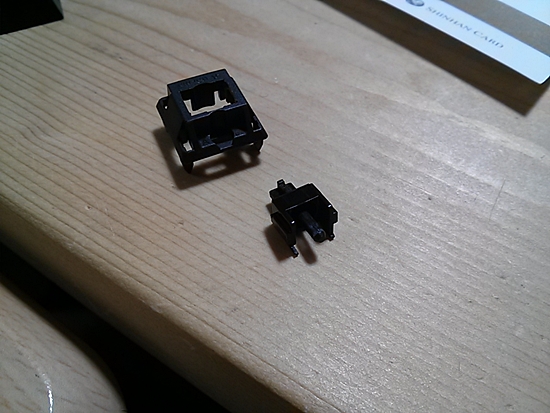

* 슬라이더 윤활

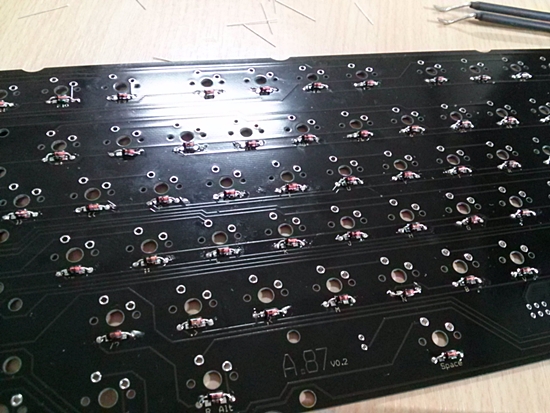

* 다이오드 오려 붙이기 & 스위치 땜.

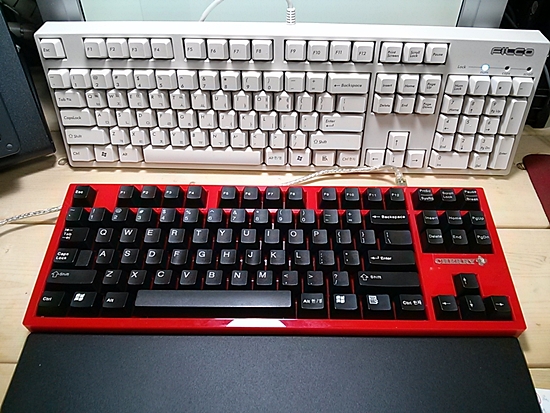

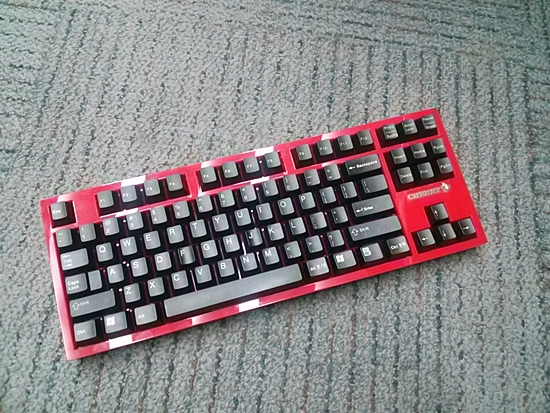

* 결과물

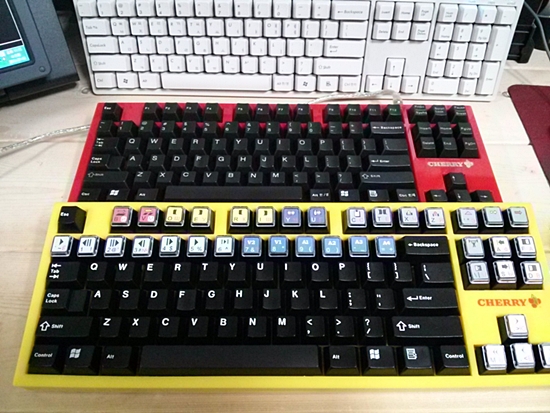

* 지난번에 만든 dk와 함께...






















울쩍한 마음을 달래보고자 조립을 시작했습니다.

만족할만한 결과물이 나왔습니다.

하지만 여전히 울쩍하네요. 기모찌이이 하지 못해요.



끝으로 환절기에 모두 감기 조심하십시오.

그럼이만 춍춍춍...



kremlin 13-03-08 14:55

댓글로 추천해달래서 글남기고 갑니다.
finkl 13-03-09 08:51

고맙수다 산소오빠
둘둘™ 13-03-08 14:57

휭클님 알프스는요? ㅎㅎ
finkl 13-03-09 08:52

안녕하세요 둘둘님?
지금 잠시 한텀 쉬었다 가는 타이밍입니다 ㅋㅋ
안그래도 내일 제니스 옐로우 스위치 조립대기중입니다 ㅎㅎ
제로록 13-03-08 15:03

핑클님이 체리를 자꾸 만드시면 -_-; 아니되옵니다. ㅋㅋㅋ
finkl 13-03-09 08:52

안녕하세요 제로록님?
내일 다시 알프스 제니스 조립을 하려고 대기중에 있지요 ㅎㅎㅎ
vital 13-03-08 15:04

그 스프링 저도 좀만 주세요 ㅎㅎ
젝리 13-03-08 15:09

저두 좀 주세요...(굽신굽신)
finkl 13-03-09 08:53

안녕하세요 vital 님?
저도 스프링을 드리고 싶은 마음은 굴뚝같은데 대기자들이 밀려있어서요 ㅠ
어떡해...모나미 스프링이라도? 큭;
신나게 13-03-08 15:07

내껀 안보이네요*^^*
finkl 13-03-09 08:53

어솨요
하우맨 13-03-08 15:22

추천드립니다....!!!
finkl 13-03-09 08:54

안녕하세요 하우맨님?
추천해주셔서 감사합니다 ^_^
제누티 13-03-08 15:29

빨간 키보드가 마음에 듭니다. ^^

능력자이시네요 !
finkl 13-03-09 08:54

안녕하세요 제누티님?
빨간키보드 좋게봐주셔서 정말 고마워요.
그리고 제누티님께서 더 능력자이신것 같던데요 ㄷㄷㄷ
나쁜동화 13-03-08 15:50

염남횽이 체리를 넘보다뉘... ^^
finkl 13-03-09 08:56

안녕하세요 나쁜동화님?
키보드에 장르가 어디있습니까?
키보드는 다 하나입니다.
영남이 형이 그랬어요. 키보드에 편견을 갖는것은 인종차별보다 무섭다.
움트트트
하기 13-03-08 15:51

이쁘네요. 흰색 키캡도 이쁠것 같아요.
finkl 13-03-09 08:56

안녕하세요 하기님?
이쁘게 봐주셔서 감사합니다. 저도 흰색키캡을 끼워주고 싶었는데 이거 구하기 쉽지 않더라구요 큭
하늘사랑 13-03-08 16:58

어디에 쓰는 물건인고?

글을 보다가 예전부터 궁금했던 것과
또 모르는 것이 있기에 죄송합니다만 여기에 문의 드립니다. ^^;;;;

1. 스티커 작업은 왜 하는 건가요?
그리고 어떻게 구하나요? 아님 만드나요?

2. 희동툴은.... 헉.... 갖고 싶습니다.
용도를 알고나니 간절히....

3. 이번에 A87 기판을 입수했는데...
다이오드를 작업해야 하나요?
만약 그렇다면 입수는 어떻게 하나요?
저는 기판부분은 스위치 달기만 하면 되는 줄 알고 있다는....

4. 윤할은 어디서 입수하나요?

발을 잘 못 들였다고 생각하지 않으려 노력중입니다.
총알이 요즘 많이 나가고 있습니다 에공....
아직 입수해야 할 것이 많은데 말이죠 쿨럭
마나님이 여기 가입 안하신 것이 제겐 은혜입니다.
나쁜동화 13-03-08 17:27

1 스위치 분해·결합을 자주하면 스위치 위쪽과 아래쪽의 결합력이 떨어져서 덜거덕 거리게 됩니다. 이것을 잡아보고자 하는 튜닝으로 개인적 취향에 따라 생략할 수도 있습니다. 스티커가 없을 경우 폭 1 mm짜리 라인테입을 사용하셔도 됩니다. 물론 라입테입을 사용하는 것이 더 번거롭기는 합니다. 라인 테입은 큰 문방구 가시면 구하실 수 있습니다.
2 HeeDong님이 만드셔서 희동툴이라고 하지요. 더 안만든다고 하셨던 것 같습니다. 이것의 대용으로 핀셋을 사용하셔도 됩니다. 당연히 스위치를 분해하지 않으신다면 쓸모없는 것입니다.^^;;
3 네 하셔야 합니다. 부품상에서 구하시면 됩니다. 해당 부품의 명칭은 1N4148입니다.
4 잘 입수 하시면 됩니다.^^;; 윤활도 역시 몹시 개인적인 취향이라서 해야될지 아닐지 한다면 어떤 것으로 어떻게 해야 할지에 대한 딱 떨어지는 답이 없습니다.
오메오티 13-03-08 18:17

저도 신입이라 궁금한 부분들이였는데...
하나하나 다 알려주셔서 감사합니다.^^
finkl 13-03-09 08:58

살아있는 위키백과
하늘사랑 13-03-14 02:48

오.. 나쁜동화 님 감사합니다^^

이제야 봤습니다. 감사합니다^^
finkl 13-03-09 08:57

나쁜동화님께서 매우 상세하게 리플을 달아주셔서 제가 답변을 더 드릴것이 없네요 ^_^
시골영감 13-03-08 18:10

사진에서 야매떼 한 기운이 물씐 풍기네요.
잘 봤습니다.
(조립 이렇게 잘 할려면 어디서 강의라도 듣구 와얄듯..)
finkl 13-03-09 08:59

안녕하세요 시골영감님?
야매떼~
수강받은대로 조립을 한 것이지요.
영감님도 한번 수강받아보셔야할듯 ㅋㅋ
빨간부엉이 13-03-08 18:18

저도 좀 갈챠주세요. 소영언냐~~~
^^
finkl 13-03-09 09:01

안녕하세요 빨간부엉이님?
빨부님도 영감님 손 잡고 강의 받으셔야겠네요 ㅋㅋ
잘지내시는지 궁금하네요 ㅋ
난이미문화인 13-03-08 19:53

멋지십니다!저도다음번에는커스텀을!
finkl 13-03-09 09:02

안녕하세요 난이미문화인님?
멋지게 봐주시니 정말 감사합니다 ^_^
커스트 마이징 된 키보드 조립기를 하루빨리 보길 기대하겠습니다 ^^
꿀벌 13-03-08 20:41

쫄깃한 키감이 궁금해집니다^^ 쫄깃~~쫄깃..

멋진 키보드 잘 보고 갑니다. 빨강색이 아름답네요^_^
finkl 13-03-09 09:03

안녕하세요 꿀벌님?
꿀벌님 뵈니까 쟁여놓은 삼미니가 생각나네요(이쁜케이블때문에 ^_^)
빨간색 다들 좋게 봐주시니 정말 감사합니다.
좋은 주말보내세요 ^^
마사미 13-03-08 22:08

구..굿!!
finkl 13-03-09 09:03

안녕하세요 마사미님?
유어웰컴입니다 하하.

날이 풀려서 이제 슬슬 마사미님의 라이딩 관련 게시물이 많이 올라올것같네요.
항상 조심히 라이딩 하셔요 ^_^
아싸 13-03-09 00:07

알프스 등정 다 하신건가요???....ㅋㅋㅋ....
그나저나 멋있습니다.
finkl 13-03-09 09:04

안녕하세요 아싸님?
알프스계의 엄홍길 핑클입니다. -_-ㅋㅋㅋ

잠시 중턱에서 쉬고 있는 중입니다. ㅎㅎ
내일은 다시 제니스 알프스 옐로우 스위치 조립을 앞두고 있지요 하하.
멋지게 봐주셔서 정말 감사합니다 ^_^
대선 13-03-09 10:34

레드와 옐로의 색이 강렬하군요. sj와 dk가 무슨 약자인지 궁금한데...ㅋㅋㅋ

앞으로도 멋진 조립기 부탁드립니다~ 모또모또~
finkl 13-03-09 15:04

안녕하세요 대선님?
강렬하고 멋지고 이쁘지요 ㅎㅎㅎ
그냥 뭐 dk는 닥광 sj는 선지...
체리 조립기는 향후 3개 정도 더 할것 같네요
기모찌~
binarystar 13-03-09 10:39

중국키보드 같네여 -_-ㅋ 스프링 설명이... 후..
finkl 13-03-09 15:04

장난함? ㅋ
Amore 13-03-09 22:15

중국으로 진출하시나요? ㅎㅎㅎ
eos2002 13-03-10 11:29

멋집니다 잘봤어여!
막대기 13-03-12 10:09

맛깔나는 글과 사진 잘 보아습니다.
감사합니다.
빌시리우 13-03-20 09:50

저도 요즘 스위치 작업이 무척이나 힘들게 느껴지더라구요..
그래서 아는 동생 시키고 있습니다 ㅋ
애셋 13-03-20 12:29

정말 정성이 많이 들어가는 작업이네요. ^^
저는 도저히 못할...ㅜ.ㅡ
