안녕하세요 눈팅과 질문 위주의 활동을 하는 뉴비 멀더유입니다.

주말간 구한지는 2달넘은 356PAD을 조립하였습니다.

장터글에 3번째로 줄서서 구매 실패했는데 다른 감사한분께서 직접 쪽지 주셔서

미조립물건을 분양 받았습니다. 다시한번 감사드려요~^^

정확하게는 키패드 2대를 작업했는데요. 한대는 필코키패드(스위치풀윤활, 보강판 도색 등), 그리고 삼패드입니다.

이번이 저의 첫 개조 및 커스텀 입문 되겠습니다~  그래서 사진도 몇장 없고 작업도 허접하네요...^^;;

(정말 사진찍을 여유가 없네요....ㅜㅜ)

삼패드만 작업내용 말씀드리면 신품갈축, 스티커, 스프링 50g 및 윤활, 슬라이드 크톡103윤활, 돌기 크톡201윤활, 케이블 미니5핀 분리형으로 설치했습니다. 허브기능은 사용빈도가 적을것 같아서 생략했지만 준비 작업만 해두었습니다.

사진입니다.

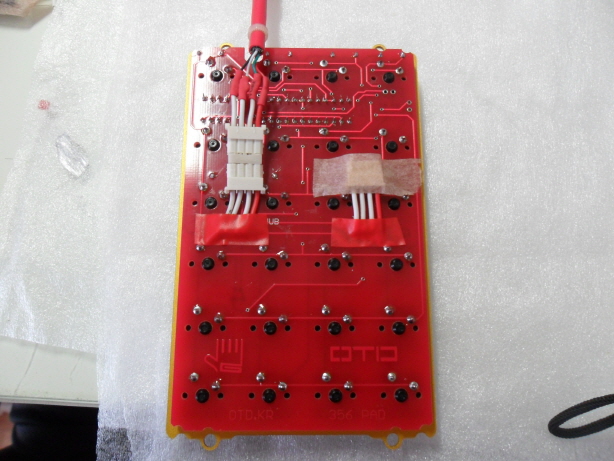

1) 스위치 작업 완료 및 케이블 작업사진입니다.

 제가 변덕이 심하여 케이블 관련 변수가 많아 4p커넥터 이용해 쉽게 교체가능하도록 작업했습니다.

허브쪽도 준비작업만 해두었습니다.

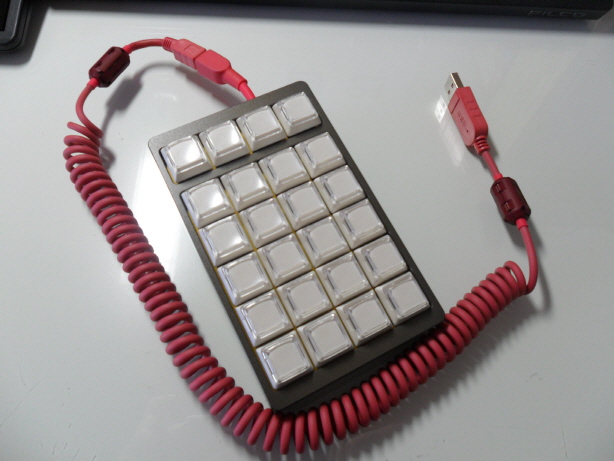

2) 작업완료 및 케이블 여결

 자작한 꼬인케이블과 찌니님 구형아크릴(베이지) 키캡입니다.

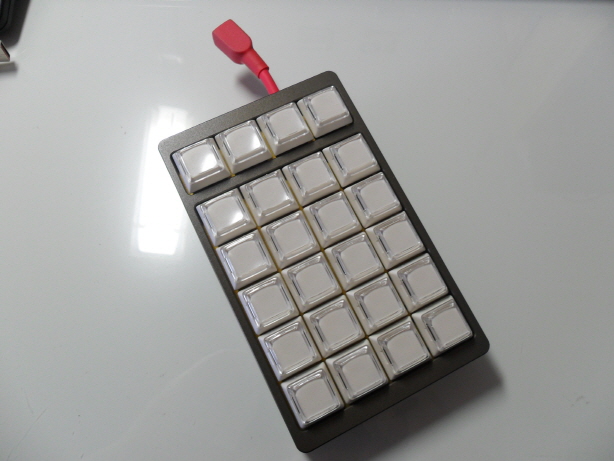

3) 케이블 분리모습

딸랑 사진 3장입니다...그점 죄송하네요...^^;;

이상 허접스럽지만 저의 첫 커스텀 입문작품을 감상해주셔서 감사합니다~

남은 주말 잘 마무리 하세요~

갑자기 끗~

=======================================================================================================

<찌니님을 위한 내용 추가합니다.>

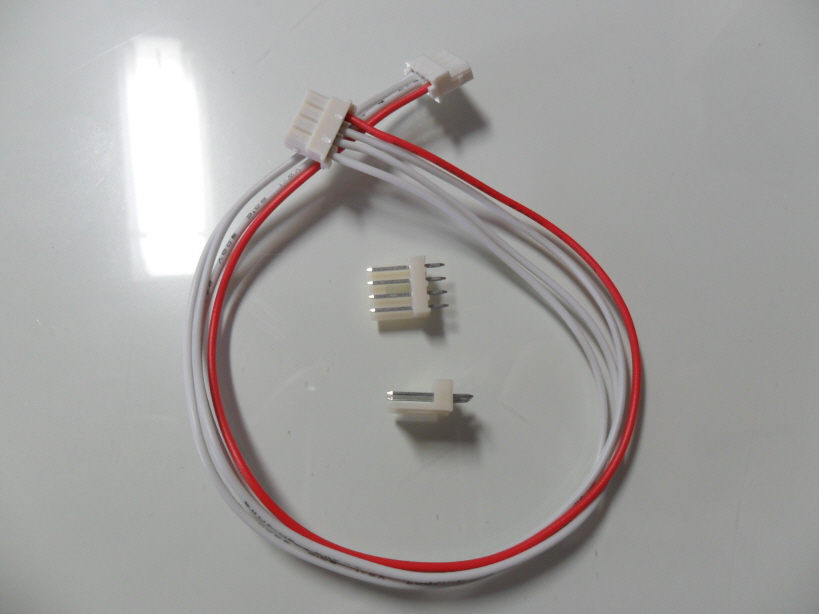

케이블 연결을 위해 사용한 부품입니다.

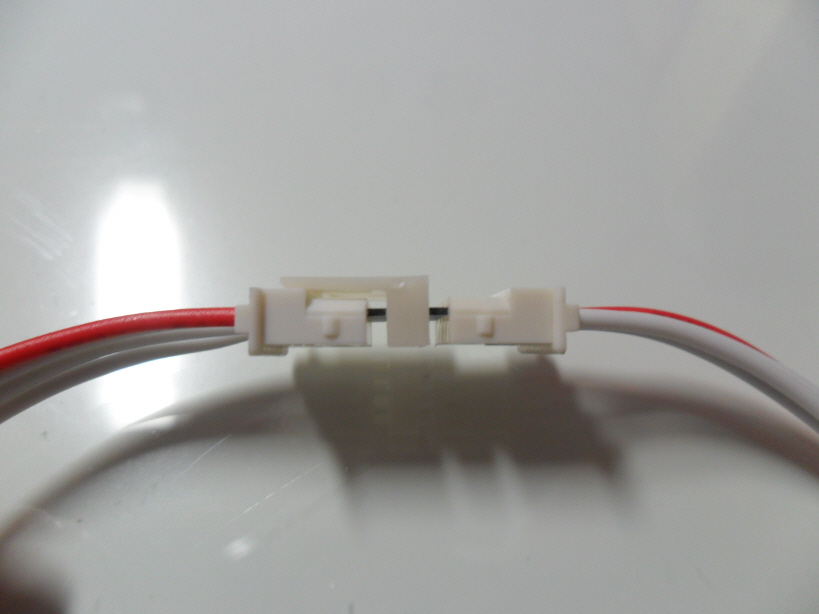

4p 커넥터고요 2.5피치입니다.사실 가운데 부품과 같은 용도이나 ㄱ자로 꺽인것을 기판에 설치하고

연결하려 했으나 삼패드 뒷공간이 적어서 포기하고 중간에서 연결하는 방식으로 했습니다.

납땜부나 스위치 하부 돌기 피해서 자리잡고 커넥터를 최대한 얇게 만드느라 많이 갈았습니다...^^

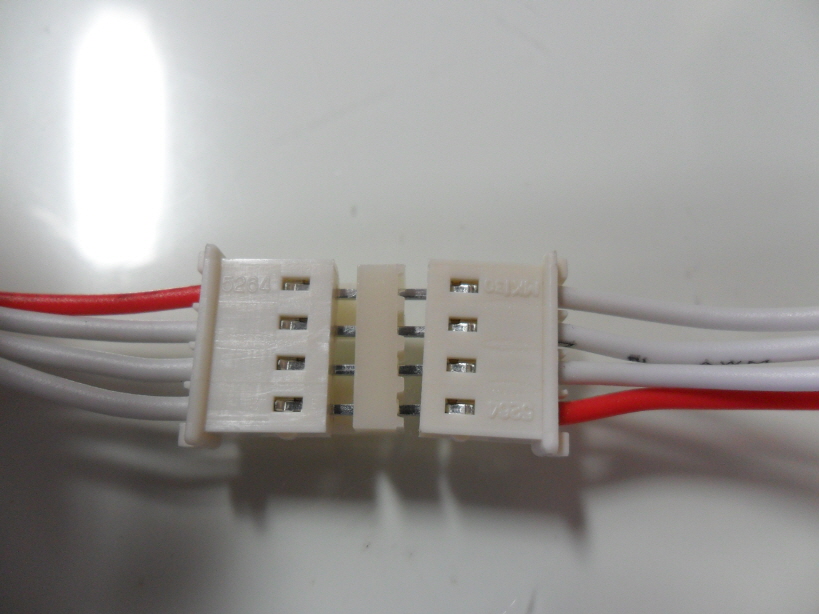

선달린거 반 잘라서 전선을 기판에 설치하고 미니5핀 케이블에도 4p커넥터 암놈을 연결하고

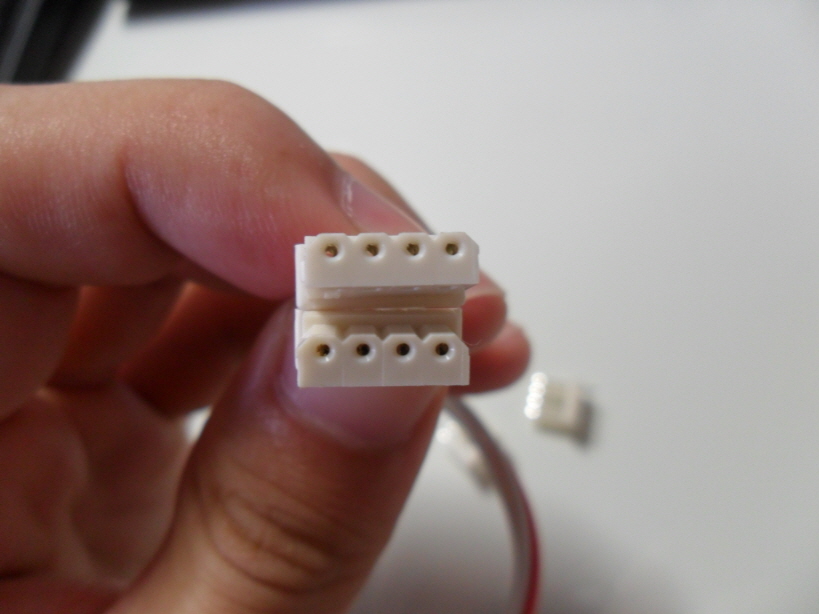

양쪽 숫놈인 커넥터 이용해 암놈 커넥터 2개를 이으면 끝나는 겁니다...

찌니님 제가 솔직히 각각의 부품 이름도 정확하게 몰라서 다 커넥터라고 설명을 하게 됐습니다....^^;

초보의 한계네요....그래도 찌니님은 고수시니 아래 사진 보시면 딱 이해 가실 것 같습니다....^^
