- 2009. 10. 31. 도면을 수정하면서 TT게시판으로 옮겨 두겠습니다.
* 하판 테두리를 상하로 뒤집었습니다. 이는 아크릴 가공의 특성상
레이져 가공 후 휘어짐이 발생하여 하우징이 전체적으로 휘어지는 것을 방지하기 위해서 입니다.
이전까지 8T에서는 이런 현상이 보이지 않았는데 혹시나 해서 수정했습니다.
--------------------------------------------------------------------------------------------
이전에 삼클기판에 아이콘을 이식했던 녀석으로 아크릴하우징까지 만들어봤습니다.
파란색 심장이 보입니다. 그래서 스위치와 LED도 청축 ㅎ

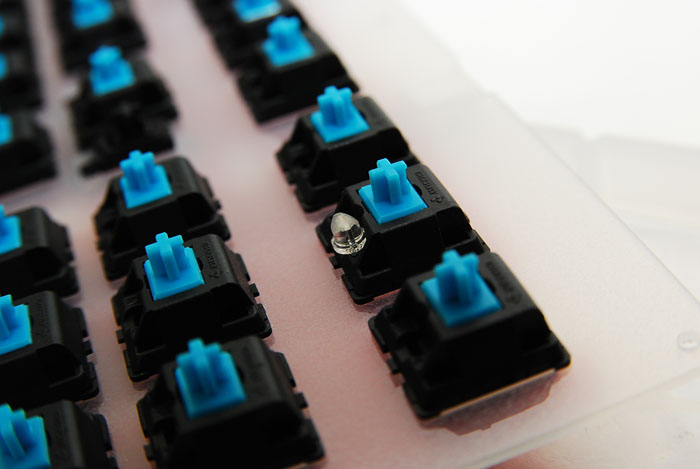

LED의 모양이 이런 것은 기판에 아이콘을 이식하면서 LED의 극성을 바꾸는 것을 잊고, 연결했다가 재 작업을 해서 그렇습니다.
저와 같은 방법으로 아이콘을 이식한다면, 기판의 모든 LED의 극성을 반대로 연결해야 합니다. 표시는 안나지만 반대로 연결한 모습...

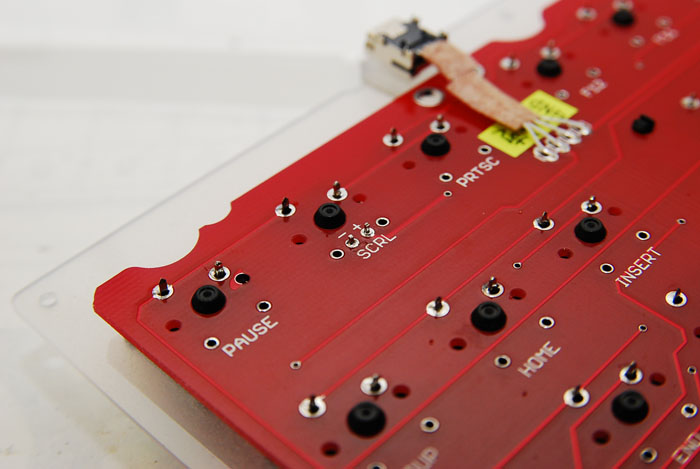

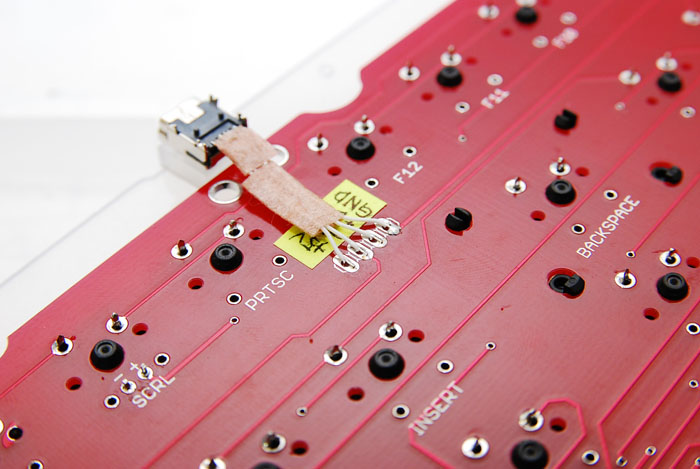

mini USB 커넥터를 연결했습니다.

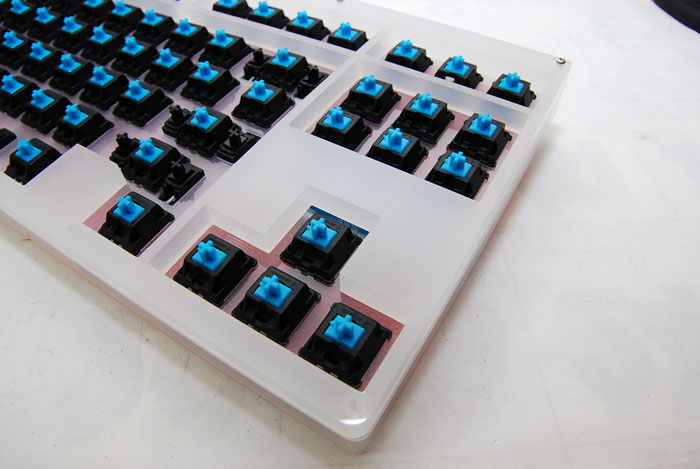

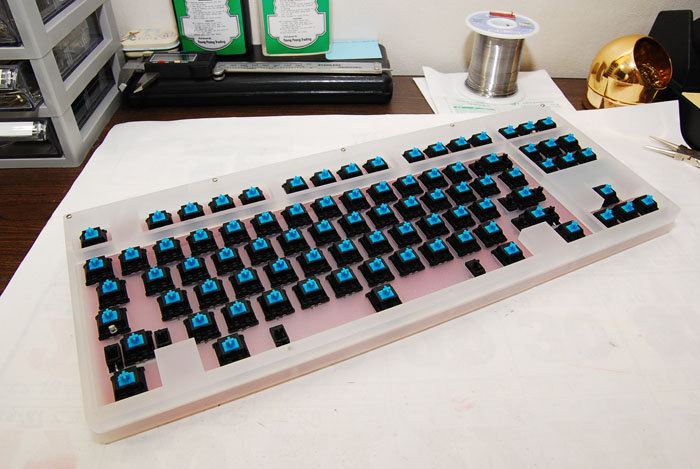

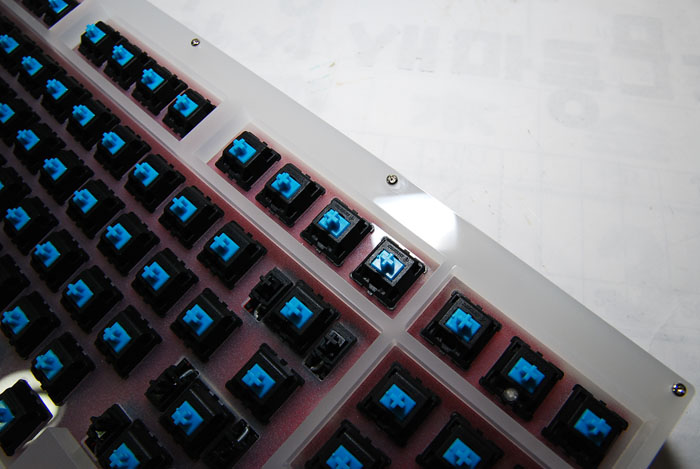

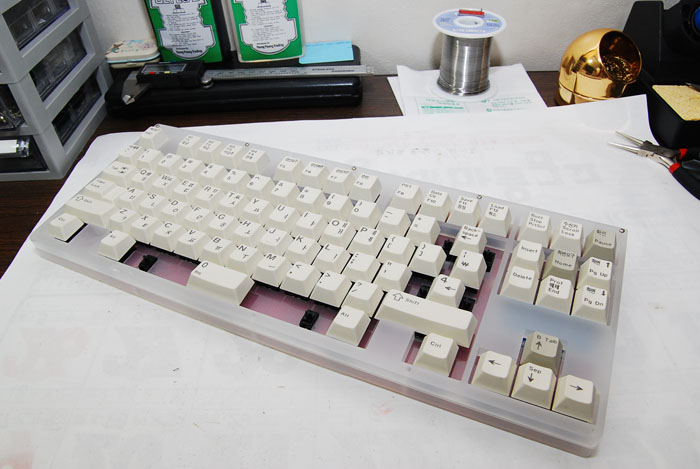

가조립 상태의 전체적인 모습입니다. 반투명 아크릴로 제작했는데, 은은히 비치는 것이 괜찮네요 ^^

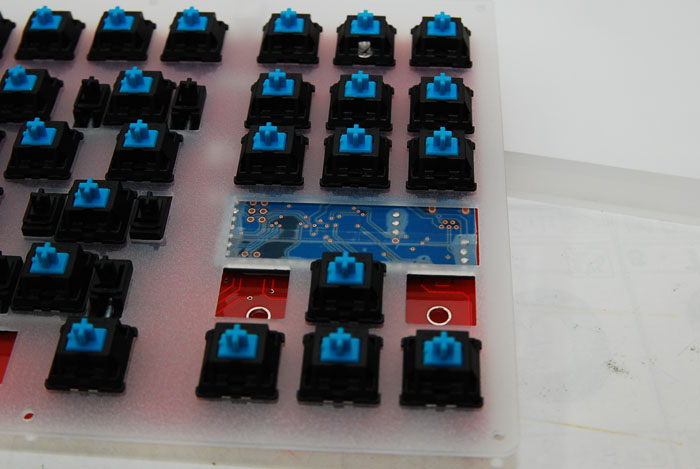

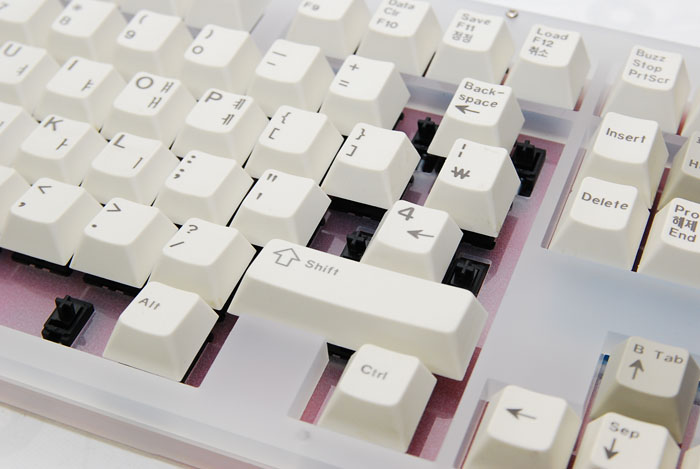

힘차게 뛰는 파란 심장이 사이로 보입니다.
USB 커넥터를 넣기 위해서 하우징 뒤쪽으로 커넥터 길이만큼 넓어졌습니다.

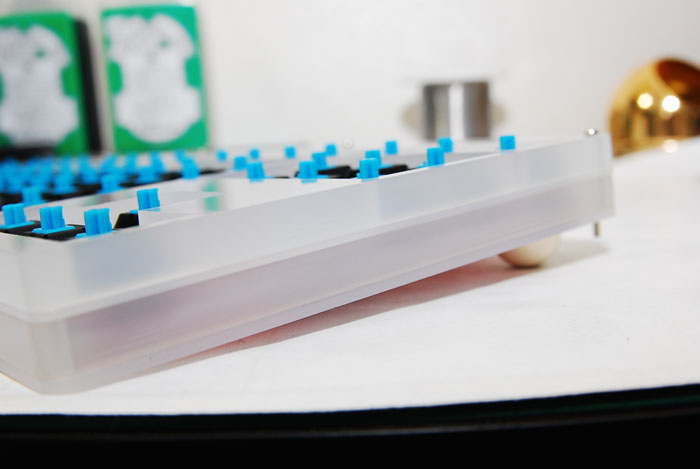

하우징의 높이는 8+1.5+8+2로 19.5정도 됩니다. 뒤로는 찌니님이 분양해 주신 범폰이 보이는군요^^

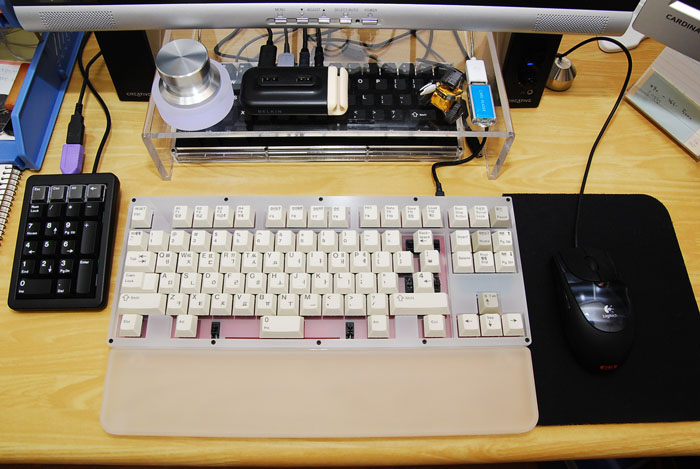

키캡은 역시나...
그리고 지금... 청축은 처음이라서 조금 색다르군요~
** 오토캐드(2004)용 도면이 첨부되어 있으니 필요하신 분은 다운받아 쓰세요~
- 09.10.12. 수정한 도면을 다시 올립니다.
