작성일 : 09-09-07 17:57

[제품/정물] 삼클기판 + Aikon

http://l.otd.kr/VDPFB3I5

글쓴이 : 괴수가면

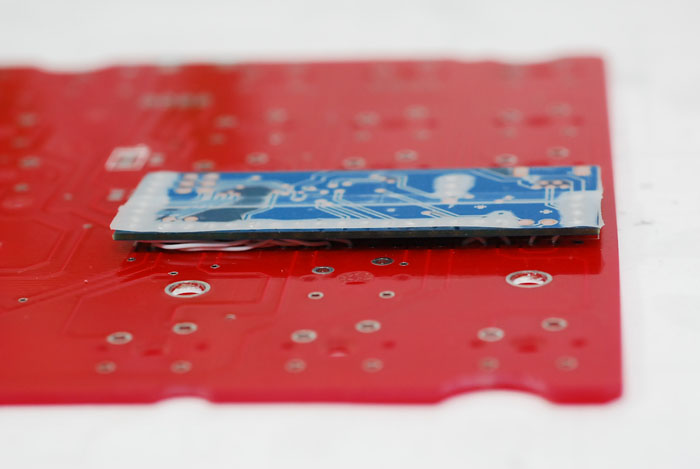

356CL 기판에 Aikon을 부착 시켰습니다.

LED 및 키 테스트를 해봤는데 일단은 잘 되는군요 ^^

// _________________________________________________________________________________________________

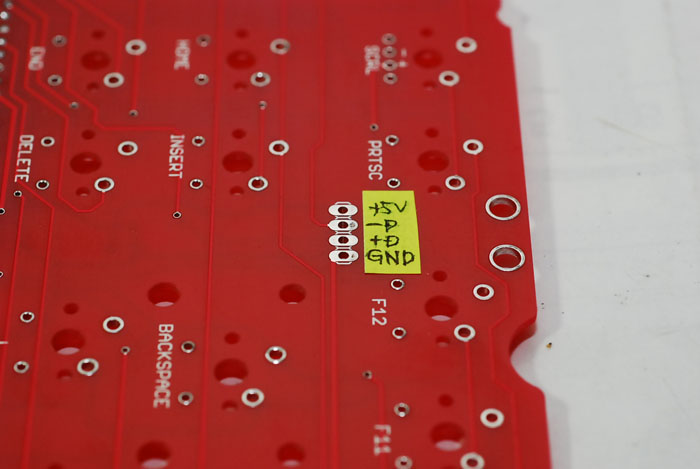

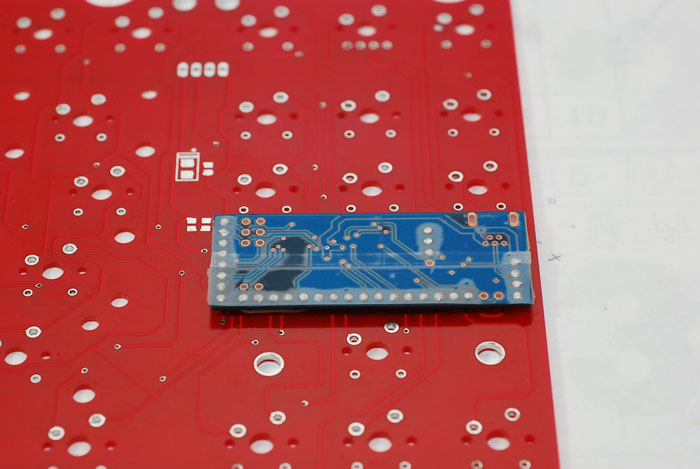

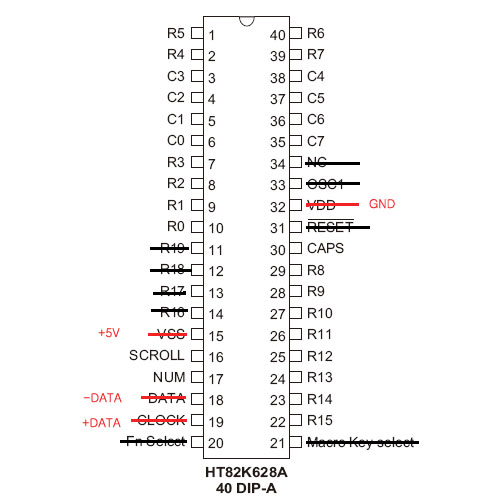

위 배열대로 기판과 아이콘을 연결해주고, 3번째 사진처럼 USB케이블을 연결해주면 됩니다.

(col과 row의 숫자는 0부터 시작하므로 0을 아이콘의 1에 1을 2에 연결하면 됩니다.)

** 그리고, LED의 극성은 반대로 연결해야 합니다.



miinam 09-09-07 18:07 잘 이식 하셨네요...^^ 다기능 삼클이 되는거네요...... 하지만 저는 아이콘이 없는 관계로 그저 바라만 봅니다.........ㅜ.ㅜ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



찌니 09-09-07 18:12 깔끔하게 땜하셨네요... 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



몽군 09-09-07 18:24 대단하십니다. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



플피 09-09-07 18:25 오~ 대단하십니다 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



vecton 09-09-07 18:26 질문드립니다. 원래 기판에 포함되어있던 저항들은 안붙여도 제대로 동작이 되나요?? 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



괴수가면 09-09-07 18:34 네, 그 녀석들을 붙이지 않아야 제대로 작동할 겁니다. 아마 ㅎ 중간에 +5V하고 GND하고 부품을 통해서 만나는 부분이 있더라고요. 만나게 하면 안되겠죠? ^^ (저도 전자쪽은 잘 몰라서 더이상 자세한 부분은 모르겠습니다 ㅎ) 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!
