작성일 : 09-08-30 15:32
[제품/정물] WYSE에 Aikon 적용기
http://l.otd.kr/VDPFB3I5
 글쓴이 : Panopticon
조회 : 456

Aikon 샘플 기판 뽑고 테스트한답시고 찌니님께 분양받은 와이즈에 적용해 보았습니다.

공제 제작하기전에 작업한 것인데 공제진행하느라 이제서야 올려봅니다.ㅎ

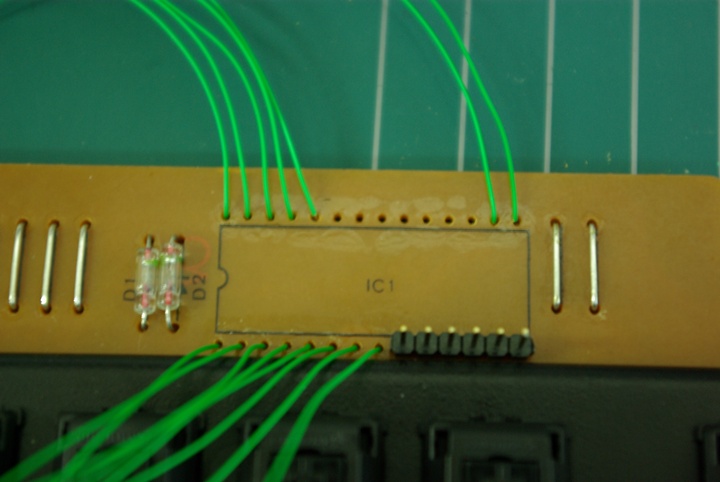

일단, 와이즈 키 매트릭스표를 참고하여 ROW, COL을 구분한 다음에 와이즈에 박혀있던 컨트롤러 IC를 제거하고 헤더핀과 와이어를 미리 빼어 놓습니다.

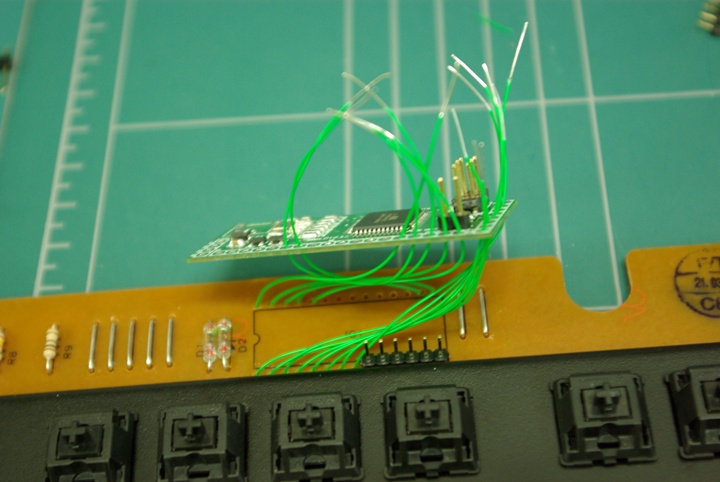

그 다음 Aikon ROW와 COL에 맞게 구멍을 넣어서 쭉 빼 놓습니다.

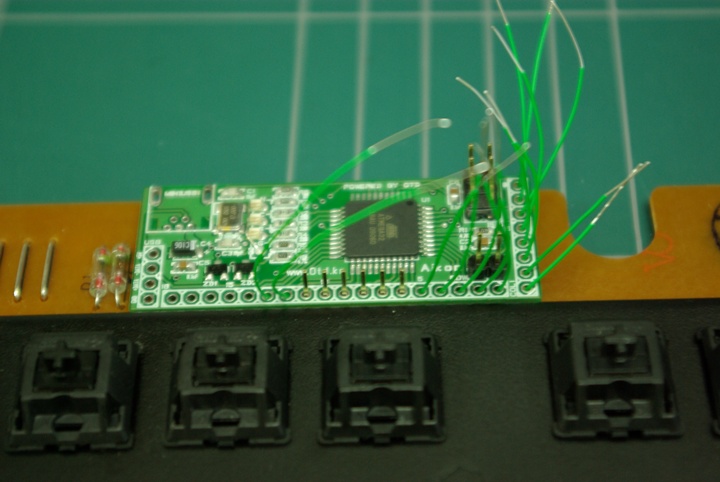

와이어를 쭉쭉 당기면서 Aikon기판을 최대한 밀착시키고 헤더핀 구멍에 맞춰 끼웁니다.

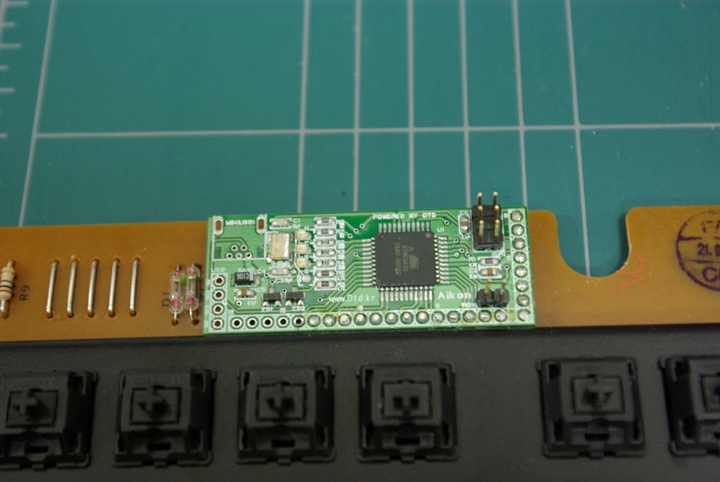

와이어를 땜질해 주고 남은부분을 니퍼로 잘라냅니다.

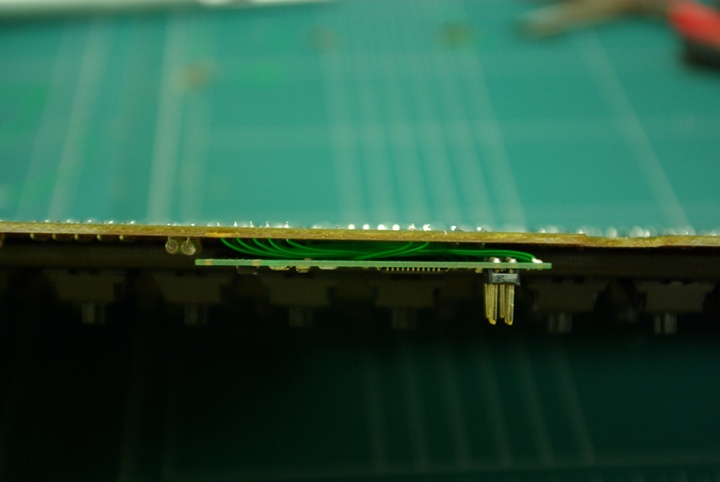

밀착시키고 난 아랫부분...원래 와이즈 컨트롤러인듯 잘 맞아들어갑니다...ㅎㅎ

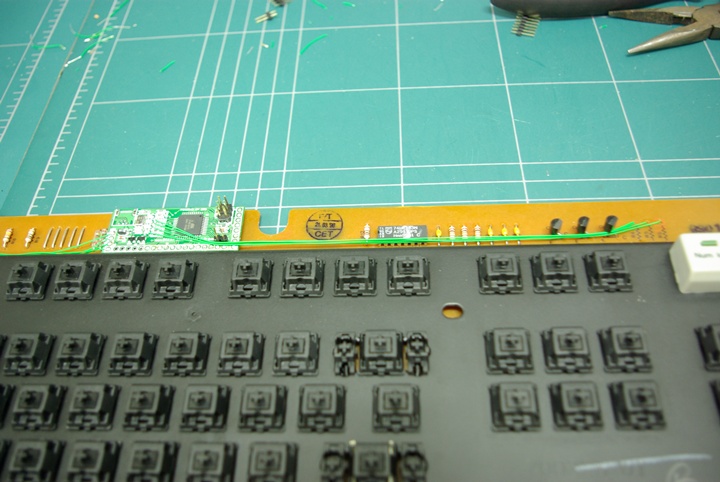

LED쪽도 연결해 주고...

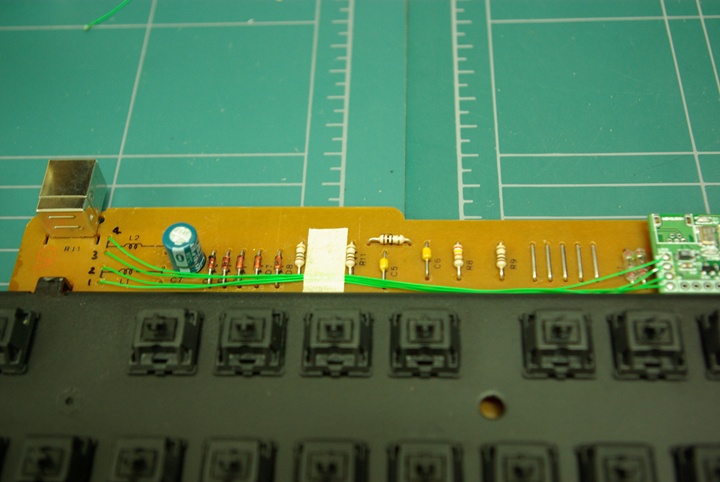

USB쪽도 연결해 주고...

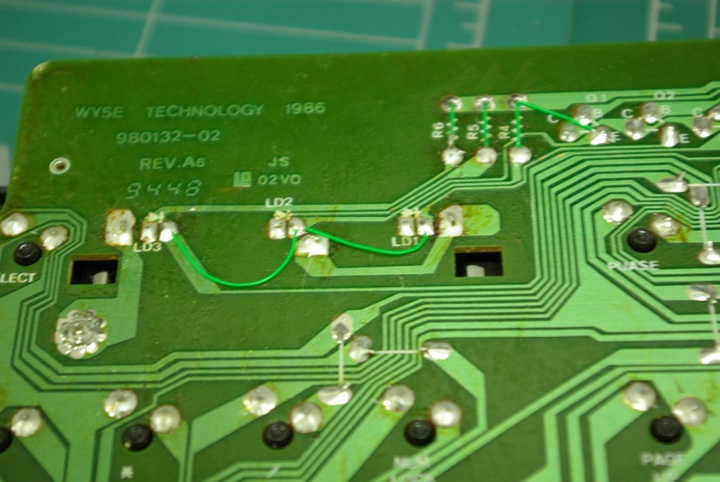

LED는 동작할 수 있도록 와이어링 해주고...

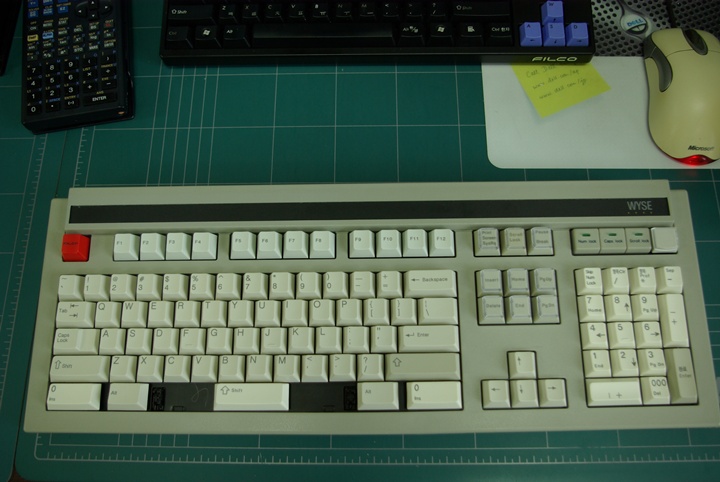

완성되었습니다.ㅎㅎ



키캡없는 와이즈를 분양받은지라 여기저기서 긁어모아 키캡 꽂아주고 테스트 해보니 잘 됩니다.

이상, 와이즈에 Aikon 적용기였습니다.


아흑... 와이즈 키캡을 구해야 하는뎅...

도와주십쇼~ㅎㅎ


보사노바 09-08-30 15:37

헐;; 완전 딱맞는데 이거;;
Panopticon 09-08-31 23:17

딱입니다..ㅎㅎ
CoolLand 09-08-30 16:06

대단하십니다 (__)
사이즈가 정말 많이 작아졌네요^^
Panopticon 09-08-31 23:21

감사합니다^^
힘내라아빠 09-08-30 17:11

커스텀 키보드의 새바람을 일으키지 않을까 생각합니다.
Panopticon 09-08-31 23:22

씽~씽~ 불어라~ㅎㅎ
sidewinder 09-08-30 17:13

헐~~친절한 설명과 사진까지....
정말 멋지십니다 ^^
Panopticon 09-08-31 23:18

감사합니다^^
까망 09-08-30 17:45

헐 키캡... 왠지 매력적입니다
Panopticon 09-08-31 23:19

매력적인가요 ㅡ.ㅡa
카이로 09-08-30 20:55

아 역시 아이콘..
Panopticon 09-08-31 23:22

아 역시 아이콘^^
시골영감 09-08-30 20:58

우쉬프트가 저리도 쓰이는 군요..ㅋㅋ
Panopticon 09-08-31 23:21

우쉬프트 뿐인가요? ㅎㅎ
하늘붕붕 09-08-30 21:47

이건 혁명입니다... 후후...
Panopticon 09-08-31 23:19

혁명이라기까지...ㅡㅡ;;
로이 09-08-30 22:07

우왕 국~ 저 한테 써글써글한 와이즈 키캡은 있습니다만..
Aikon 한개만.. 굽신굽신 ^^;
Panopticon 09-08-31 23:19

써글써글한 와이즈 키캡은 어떤것인지 살짝 귓좀...ㅎㅎ
greatzizus 09-08-31 01:31

지못미 키캡 ㅜㅜ
Panopticon 09-08-31 23:20

도와주십쇼ㅠㅠ
머문자리 09-08-31 09:08

하앍... 제가 먼저 올리려고 했더니.. ㅋㅋ
Panopticon 09-08-31 23:20

제가 좀 빨랐나요? ㅎㅎ
쿠아 09-08-31 15:27

키캡 나름 멋있어 보인다는 ㅎㅎㅎ
Panopticon 09-08-31 23:20

흐미;; 이게 멋져 보이는 건 좀....ㅡㅡ!
