작성일 : 14-01-08 07:54
GON Savior 레퍼런스 하우징 정보
http://l.otd.kr/VDPFB3I5
 글쓴이 : GON2
조회 : 456

안녕하세요 곤입니다. ^^;


GON Savior를 최대한 편하게 조립할 수 있도록 하기 위해서...

레퍼런스 하우징까지 설계를 마쳐두었습니다만, 제가 먼저 공개하면 다른분들이 공개를 안해주실 것 같아서 이제서야 글을 올립니다. ^^;


제가 그동안 아크릴 하우징 세자릿수로 뽑아보며 쌓인 설계 노하우가 많이 들어간 하우징입니다.

레이저 커팅에서의 오차만 없다면(오차도 어느정도 감안해서 설계했습니다만...) 안맞는 곳 없이 예쁘게 들어맞을겁니다.


하우징은 도면 자체를 올리는 방법보다, 하나아크릴에 도면을 넘기고, 아예 상품으로 등록을 해서

좀 더 쉽게 주문이 가능하도록 하려 합니다.


참고로... 도면 자체를 공개하지는 못하는 점 양해 부탁드려요...



형태는 기본적인 형태입니다.


8T(상판)

5T(풀보강판)

5T(중하판)

3T(바닥판)


구조로 되어 있고, 각 판재의 색상 선택 가능합니다.

구조의 변경은 불가합니다. 오직 색상만 선택 가능해요.

(8T는 아마 블랙, 화이트, 반투명백색, 투명 중에서만 선택 가능할거예요...)


따로 준비하실 것은 범폰과 볼트입니다.

볼트는 20mm 둥근머리 볼트 15개 정도 준비하시면 될거 같은데...

이것도 따로 구하려면 최소 100개 단위로 구해야하니... 제가 곤알(루미늄범)폰(유광체리레드, 무광실버 중 선택) 2개(1대분) + 볼트 15개를 하나의 묶음으로 장터 드랍을 기획해 보겠습니다.

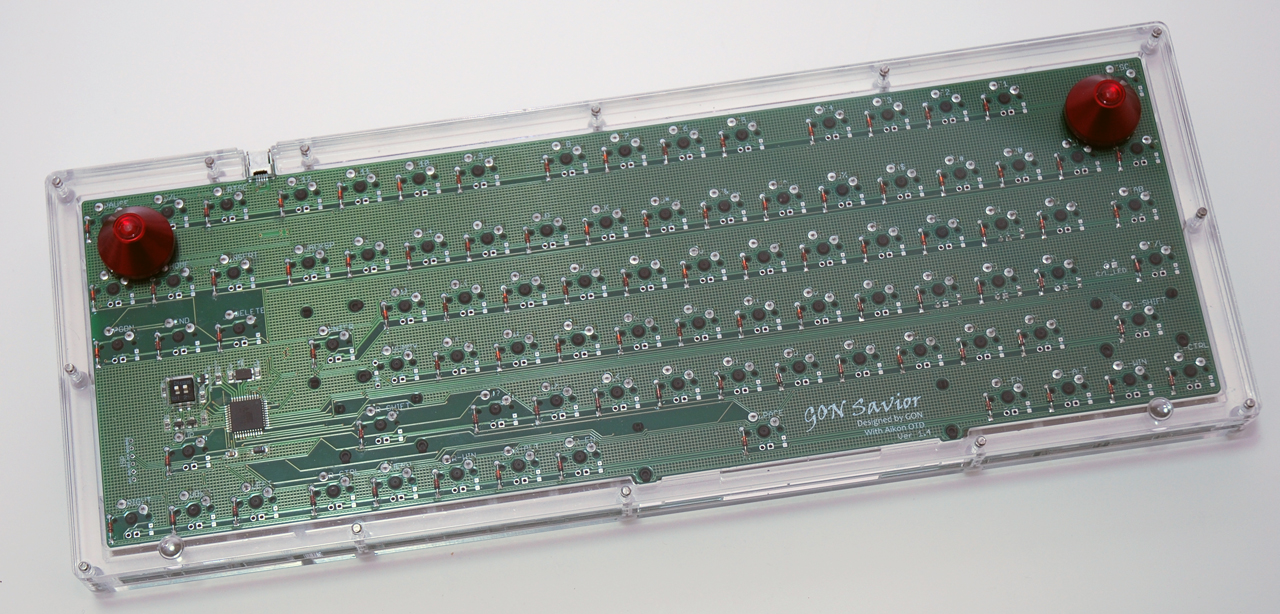

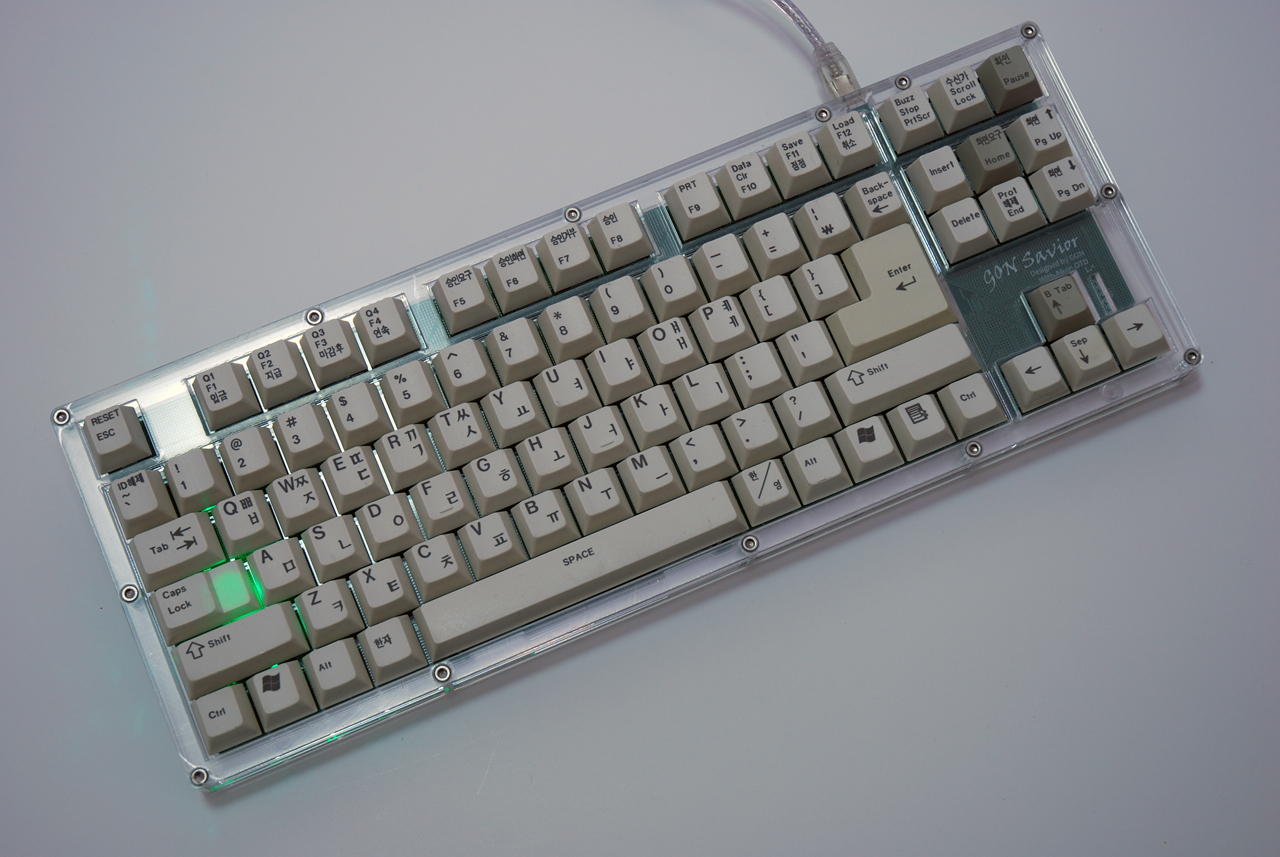

하우징에 넣어 조립하면 대충 아래의 형태가 될겁니다.







상판이 깔끔하지 못한 것은 보호필름을 떼지 않은 상태여서 그렇습니다.

저는 드릴프레스가 있어서 볼트를 카운터보어(카운터싱크보다 깊게 파서 들어갑니다.)를 해서 유두볼트를 심어 넣었는데, 제가 공개할 하우징으로 바로 조립하시면 저 부분은 둥근머리 볼트를 써야할테니 볼트머리는 상판에 올라옵니다.(물론 카운터 싱크 가공을 해서 접시머리 볼트를 묻어 넣거나, 저처럼 카운터 보어를 쳐서 유두머리 볼트를 묻어 넣는 것 가능합니다.)



하우징 관련해서는 다음주 정도 하나아크릴 방문해서 가격 협의하고, 스튜디오에 공지하겠습니다.

한사람이 책임지고 많은 양을 한번에 뽑는게 아니라 가격 협의가 많이 되진 않겠지만, 무료배송이라도 얻어낼 수 있으면 그렇게 해보겠습니다. ^^;



참고로, 하우징을 하나아크릴에서 주문하신 후에 오배송이나 미배송 파손 등등... 저에게 클레임 하시면 안됩니다. 저는 그냥 하나아크릴에 도면만 넘기고 "하나아크릴"의 상품으로 등록해달라고 하는 것이 전부입니다.

즉, 모든 거래는 하나아크릴과 각 개인 주문자분 사이의 일입니다. 저는 도면만 중간에 제공하고 거래 당사자 사이의 가격 협상을 하는 것이 끝이예요...




은가비 [Lv: 229 / 명성: 527 / 전투력: 1506] 14-01-08 08:16

커스텀의 보급화에 앞장서시는 곤님 멋집니다
쓰레빠 [Lv: 6 / 명성: 631 / 전투력: 108] 14-01-08 08:39

감사합니다. ~~ 최고~
한량 [Lv: 89 / 명성: 755 / 전투력: 5899] 14-01-08 09:17

곤님 정말 감사합니다..

하우징 고민을 없애주시는군요.
스피노자 [Lv: 14 / 명성: 544 / 전투력: 282] 14-01-08 10:50

감사합니다. 세세한데 신경써주셔서 저같은 무능력?자에게는 안성맞춤이군요!!
얼음사랑 [Lv: 7 / 명성: 549 / 전투력: 135] 14-01-08 10:55

이렇게 하우징까지 신경써 주시고~ 받기만 하는 입장에서는 감사할 따름입니다. ^^

그런데 한가지 질문이, 채결은 어떻게 해야하는지요? 바닥에 너트를 대나요, 아니면 하판에 나사홀을 내야 하나요?
나사홀 내는 도구가 없는데....

그리고 상판은 3+5 로 나누어 본딩하면 둥근머리가 안으로 쏙 들어가 보기도 좋고, 상판을 아스텔로 선택할 수 있지 않을까 생각해 봅니다.

하판도 너트홀을 만들고 중하판고 본딩해서 쓰면 체결도 문제가 없지 않을까 하는 의견입니다. ^^
GON2 [Lv: 126 / 명성: 633 / 전투력: 4177] 14-01-08 11:02

이 하우징은 그냥 볼트 조이면 됩니다. 본딩이나 태핑 없이 되요. ^^;
너트는 쓰지 않습니다.
상판을 나누거나 하는 것은 이미 후작업이 필요한 것이고... 여러가지 옵션을 포함하기 위해서는 아무래도 신경쓸것이 많아지는데...

제가 진행할 하우징은 "초보"분들(혹은 숙련자라도...) 가장 간편하게 조립할 수 있는 방법으로 설계한 것입니다.

설계의 변경은 없을 예정이예요 ^^;
마가리타 [Lv: 189 / 명성: 750 / 전투력: 3974] 14-01-08 11:07

우워~ 멋지네요~ 그런데 하우징은 아크릴 투명 불투명 색깔이 선택이 될런지요??
GON2 [Lv: 126 / 명성: 633 / 전투력: 4177] 14-01-08 11:20

각 판재 두께별로 하나아크릴에서 주문 가능한 색상은 다 가능합니다.
다만... 아스텔은 안되요 ^^; 아스텔의 경우 지금의 저 설계방식에서는 하판이 볼팅중 깨질 확률이 높습니다. -0-;
하늘사랑 [Lv: 21 / 명성: 717 / 전투력: 915] 14-01-08 20:16

곤님 멋지십니다^^/

그런데 상판도 아스텔이 안된다는 거죠^^;;;;
일반 아크릴은 느낌이 ㅠㅜ

여기서 또 고민을 하게 되네요 ㅠㅜ
화이트핸드 [Lv: 206 / 명성: 669 / 전투력: 7049] 14-01-08 11:18

하나 아크릴에 주문하는 방식이 맘에 드네요...
그런데, 질문이 있습니다. 주옥션 3대가 나뒹굴고 있고, 꼭 선물하고 싶은 직원이 있어서 참 기다리고 있습니다.

컴팩 11800 을 이렇게 재활용 할 수만 있다면 소원이 없겠습니....다....?
GON2 [Lv: 126 / 명성: 633 / 전투력: 4177] 14-01-08 11:22

원하시는 분들 많지 않으면 진행이 힘들지 않을까 해요... ^^;
저도 여러가지 하고는 싶지만.... 기판 완성도있게 제대로 뽑으려면 샘플링 3-4번은 해가며 작업해야하는데... 거기에 기타 잡비용 계산하면 소량은 답이 안나와요 ^^;
해를쏘다 [Lv: 33 / 명성: 597 / 전투력: 2144] 14-01-08 12:01

우와 모든걸 다 준비하셨네요 ㄷㄷ
드럼통 [Lv: 27 / 명성: 546 / 전투력: 79] 14-01-08 17:15

오 멋지십니다 +_+乃
최강으뜸검독수리 [Lv: 47 / 명성: 707 / 전투력: 2355] 14-01-08 20:45

와우! 좋아요^^
cponline [Lv: 15 / 명성: 474 / 전투력: 513] 14-01-12 11:52

멋지네요
