작성일 : 13-11-26 22:11
디솔더를 처음 해 보았습니다..
http://l.otd.kr/VDPFB3I5
 글쓴이 : 똘방울
조회 : 456

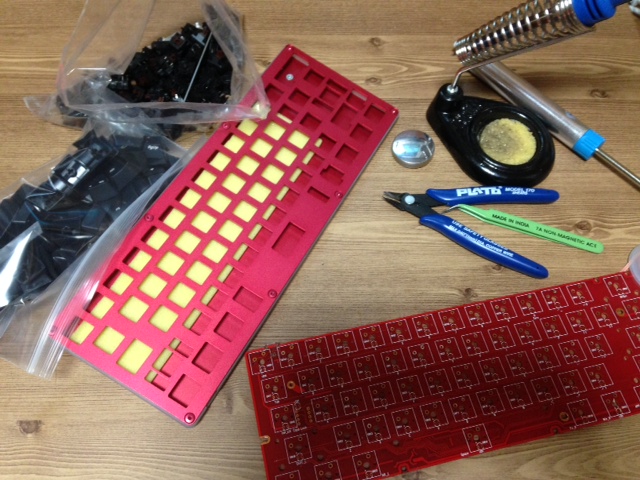

가지고 있는 기판 디솔더링을 처음 해봤는데요..

스킬도 중요하겠지만..역시..좋은 장비를 가지고 있는 것도 중요한것 같네요..

38기판(포커)인데도..한시간 정도 걸렸네요..;;

그나마..동박몇개 날려 먹었네요..

(스위치 측 기판 면의 동박이 잘 떨어져 버리네요..반대쪽은 모두 살렸는데..)


그래도 하나하나 익혀 간다는 점에서 의미를 두고 싶네요..

비키하우징에 중판 LED 넣어서..하나 만들어 봐야겠습니다..ㅋ




멀더유 [Lv: 31 / 명성: 562 / 전투력: 1458] 13-11-26 22:19

고생하셨습니다. 곤님 미니하우징은 참 땡기는 디자인 같습니다^^
동박은....위추드립니다.
똘방울 [Lv: 10 / 명성: 487 / 전투력: 385] 13-11-26 23:00

네..포커기판은..뭐 수업료라고 생각하고 있습니다..^^
힘내라아빠 [Lv: 786 / 명성: 746 / 전투력: 29815] 13-11-26 22:44

와우..고생하셨습니다.
동박이야 까잇꺼.. 수업료로 치고..와이어링 하면 대져..
배워가는 즐거움을 많이 느끼시길
똘방울 [Lv: 10 / 명성: 487 / 전투력: 385] 13-11-26 23:00

감사합니다..^^
자유군 [Lv: 65 / 명성: 556 / 전투력: 606] 13-11-26 23:17

동박 관리가 잘 안되실땐
숄더윅을 쓰시면 동박떼질 걱정 없네요. ㅎ
똘방울 [Lv: 10 / 명성: 487 / 전투력: 385] 13-11-26 23:35

솔더윗을 사용하였읍니다만.. 원활하게 작업되지 않았네요..^^;;
제로록 [Lv: 631 / 명성: 655 / 전투력: 18365] 13-11-27 00:32

스위치 쪽 동박이 떨어져 나가는 것은 디솔더링을 한쪽표면의 납만 처리가 되고
반대쪽으로 타고 들어간 납이 처리가 안되어서 그렇습니다.

즉 열이 인두를 된 표면까지만 전달되고 반대편까지 전달이 안되고 있는 상태인것이죠.

구멍은 쓰루홀로 반대편까지 납이 꽉꽉 들어차 있는데 솔더윅으로 표면의 납만 제거하시고 스위치를 떼려고 하시니
동박이 딸려 나오게 되는 것입니다.

결국 좀더 충분히 열을 가하시던지
무연납으로 되어있는 땜이라면 1차 처리후 유연납을 다시 먹이고 하시면 열전도가 좋아져서 훨씬 쉽게 하실수 있습니다.

건투를 빕니다.
똘방울 [Lv: 10 / 명성: 487 / 전투력: 385] 13-11-27 08:52

상세한 설명 감사드립니다.
GON2 [Lv: 126 / 명성: 633 / 전투력: 4177] 13-11-27 03:08

어... 그런데 저 하우징 38GT기판용이라, 포커기판 안들어갈거예요 -0-;
USB커넥터 부분이 잘 안맞을겁니다.... -0-;
똘방울 [Lv: 10 / 명성: 487 / 전투력: 385] 13-11-27 09:20

이거 포커기판 장착 되있던거 디솔더 한건데..뭘까요..ㅎ
괴수가면님 faceu 도전해보려 합니다..
꿀경민 [Lv: 405 / 명성: 535 / 전투력: 3579] 13-11-27 10:10

똘방님! 이제 윤활하셔야져!!! ㅋ
똘방울 [Lv: 10 / 명성: 487 / 전투력: 385] 13-11-27 10:30

윤활해야죠 ㅋ 아크릴로 윤활플레이트 만들었습니다 ㅋㅋ
아침에 [Lv: 16 / 명성: 566 / 전투력: 322] 13-11-27 11:12

새거라 보는이도 설레이네용 빤딱빤딱 ㅎㅎㅋ
lewi [Lv: 47 / 명성: 509 / 전투력: 2211] 13-11-27 18:59

디솔더 만큼은 중국제 오토펌프뽁뽁이나 3만원짜리 국산 디솔기(이름 까먹음)
있는데 그거 쓰세요. 동박 날릴일이 거의 없습니다.
