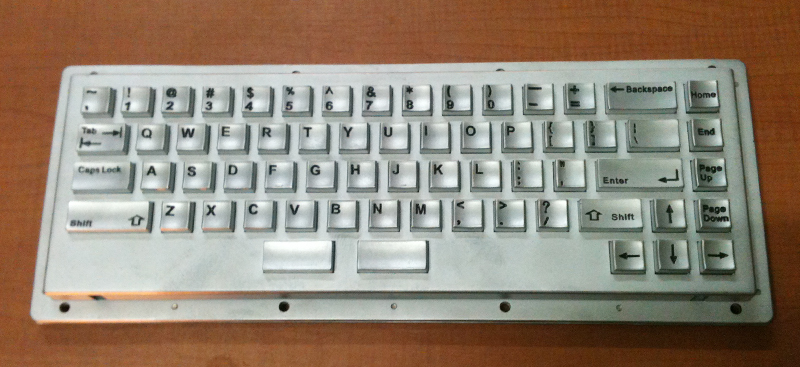

일전 앨범에서 보셨던 쇳덩어리 키보드(http://l.otd.kr/10OHPX1M ) 뜬어봤습니다.

잘은 모르겠지만 러버돔 정전용량 방식이 아닌가 추측해봅니다.

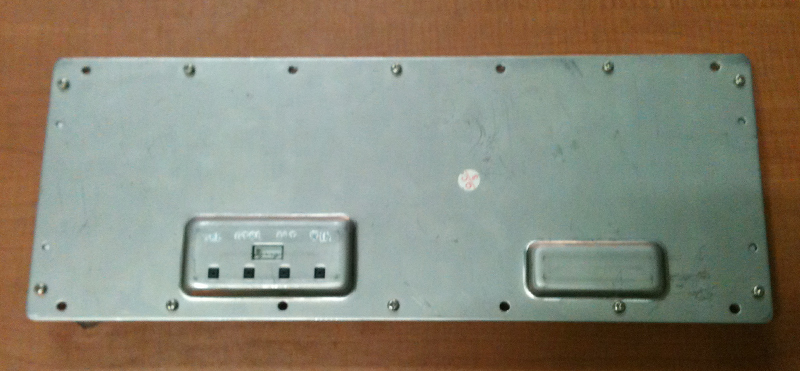

껍데기-체중계를 이용해 달아보니 약 2.5kg정도 나갑니다. ibm 5576-1보다도 더 무겁습니다.

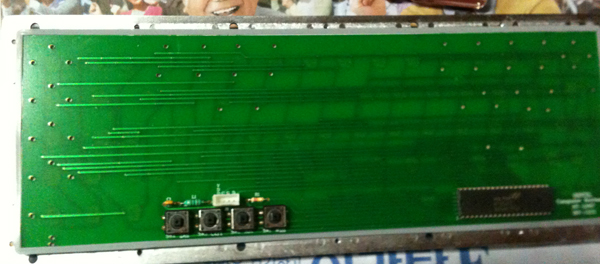

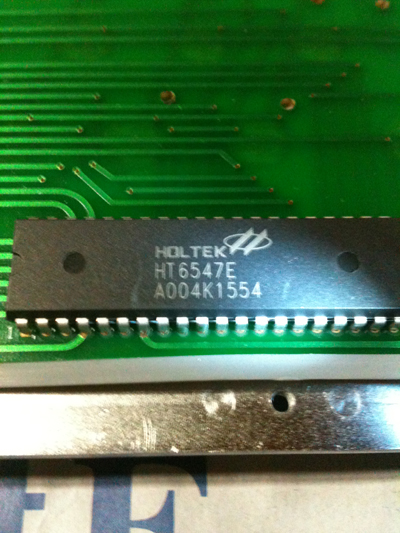

컨트롤러 입니다.

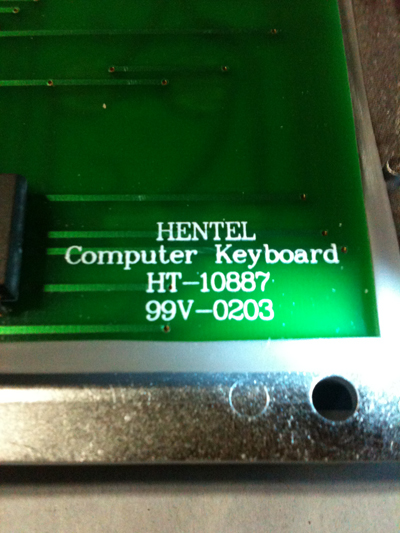

모델명?

컨넥터 및 Win,Alt,Ctrl,Del 등의 별도 키스위치들이 뒷면쪽에서 누를수 있게 매립되어 있습니다.

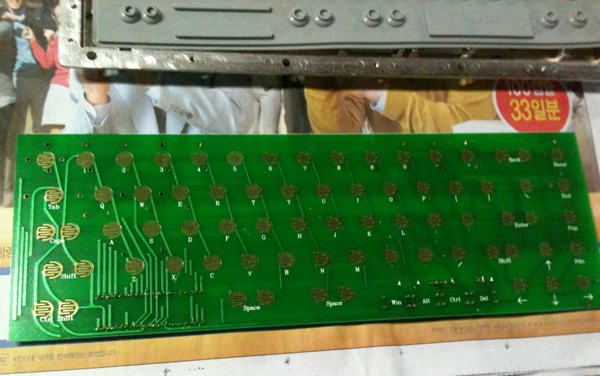

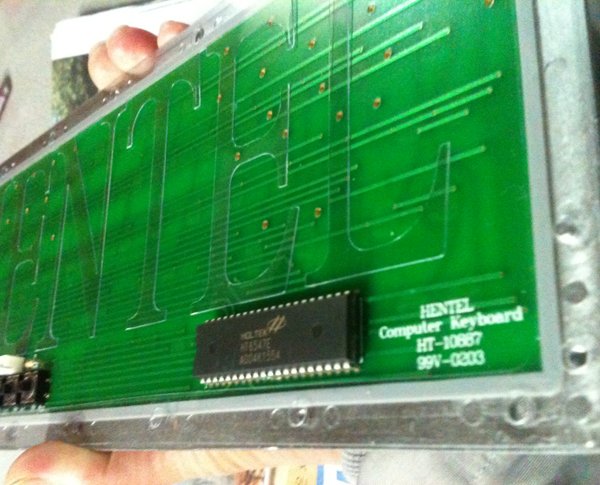

일체형 러버돔이 기판을 감싸고 있습니다.

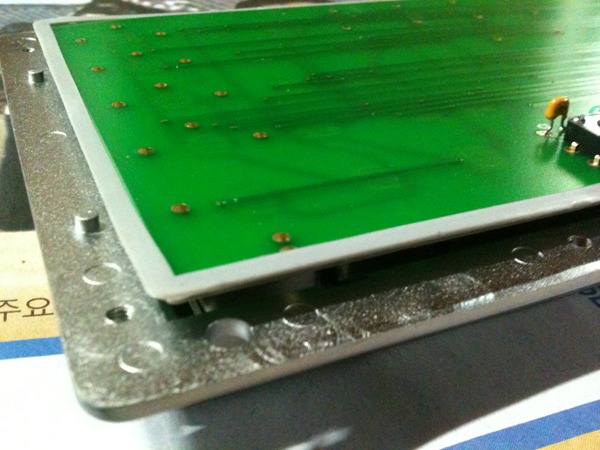

테두리 부분에는 러버돔이 씰링을 위해서인지 가스켓처럼 얇게 밖으로 나와있습니다.

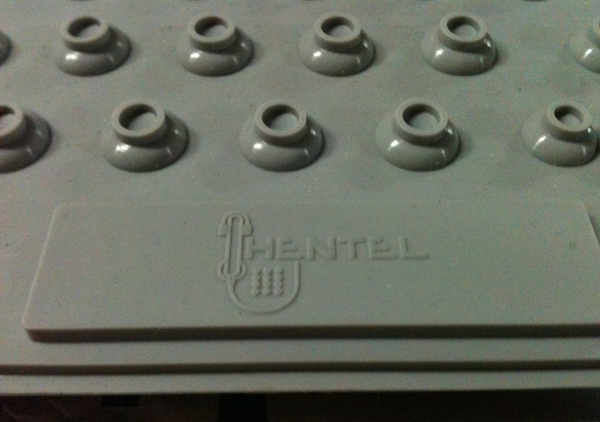

일체형 러버돔에 로고가 새겨져있습니다.

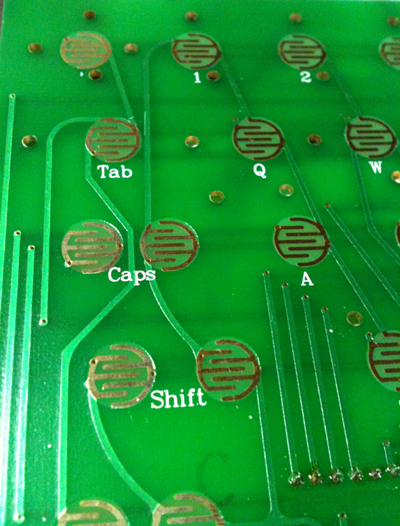

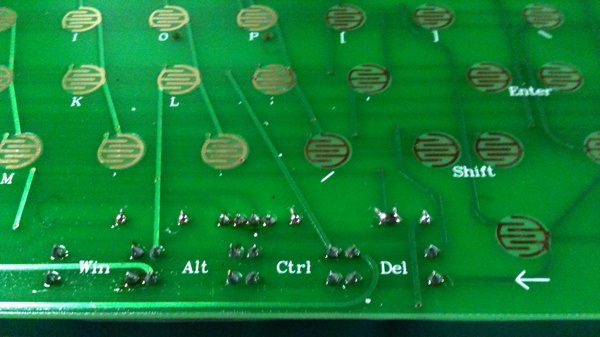

기판 접점부 클로즈업-예전에 뜬어봤던 스프링 방식 정전용량 POS키보드에서 봤던거랑 비슷합니다.

이 표면에 다른 장치나 부속품 없이 바로 러버돔이 부착되는 형태입니다.

네개의 별도키는 전면 스위치가 없고 뒷면에만 있습니다.

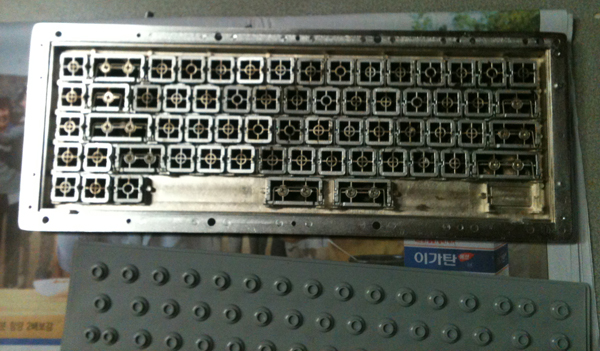

상판 및 스위치 뒷면-상판은 주물후 가공, 캡은 주물로 보입니다.

기판과 뒷판 사이에 HENTEL 로고 레이저컷이 들어간 PC재질의 가스켓

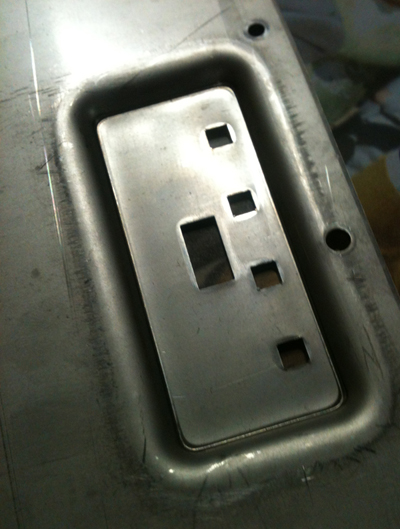

뒷면 별도 스위치 및 컨넥터를 위한 공간과 홀

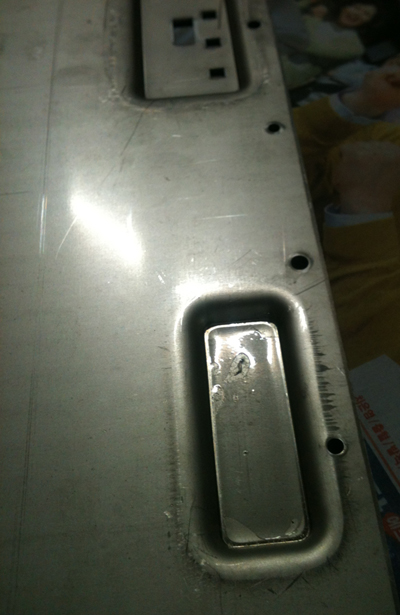

컨트롤러를 위한 공간-하판이 서스 2T 정도로 보이는데 저렇게 프레스로 누른듯 합니다.

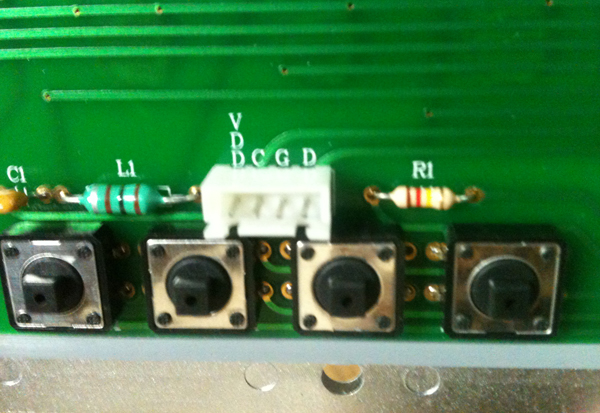

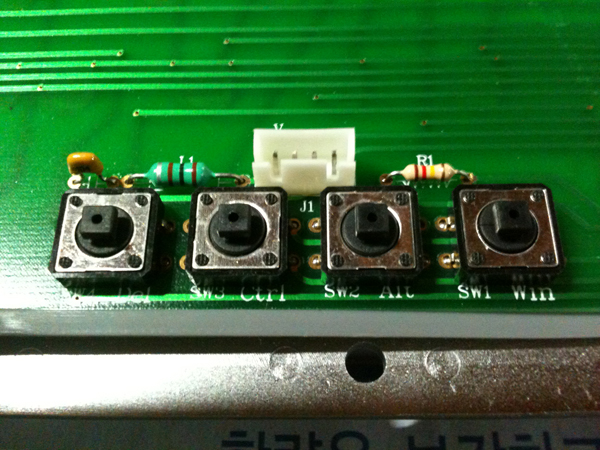

기판 뒷면 별도 스위치와 커넥터입니다.

-끝-

발로 찍은 폰카사진 죄송합니다.
