저녁에 하릴없는 삽질을 해봤습니다.ㅠㅠ

G83-6702 컨트롤러 메트릭스 따기가 그것입니다.

선 따라 하기로 해볼까 하고 시트를 분리해서 사진을 찍어 두었습니다.

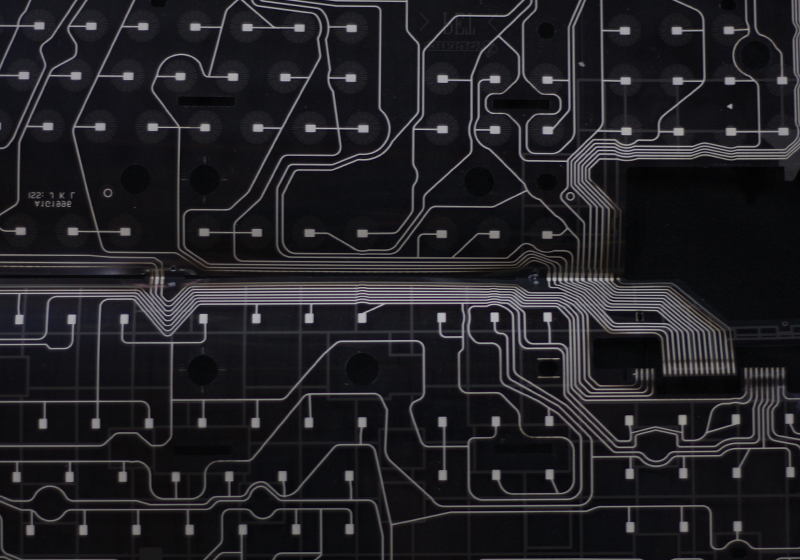

그러나 사진에서 선따라 다니면서 딴다는게 의외로 힘들더군요.

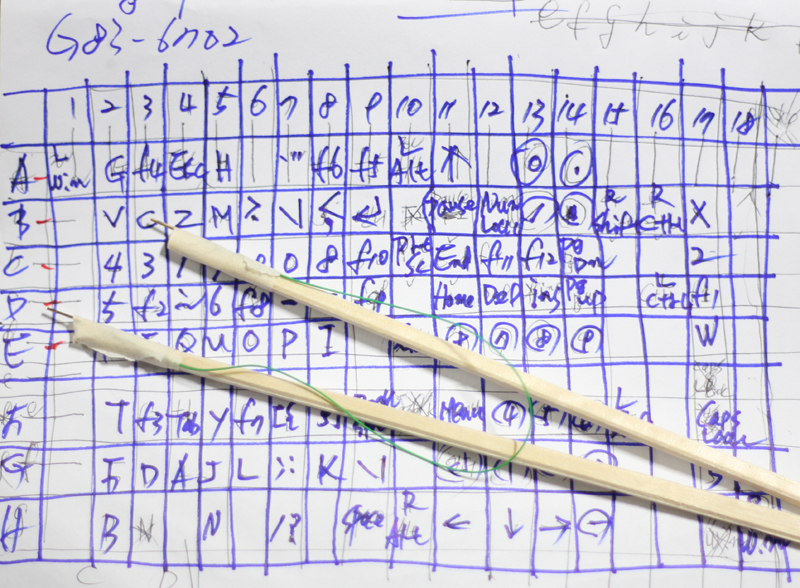

두어줄 손가락질 하다가 바로 포기하고 컨트롤러 단자 부분에 직접 찍는 방법으로 전환 쇼트용 젓가락을 급조했습니다.

처음엔 젓가락없이 핀 끝을 손으로 잡고 해보니 엄청 불편하더군요.

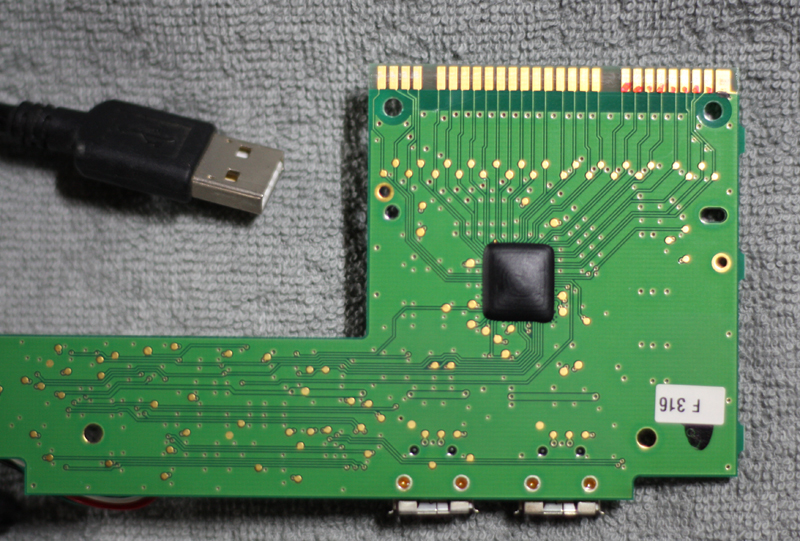

보시는 것처럼 단자 부분이 땜이 가능할 정도로 넓고 가지런해서 향후 와이어 땜할때 좋을것 같습니다.

빨간색으로 마킹된 부분이 컬럼, 나머지가 로우 맞나요??

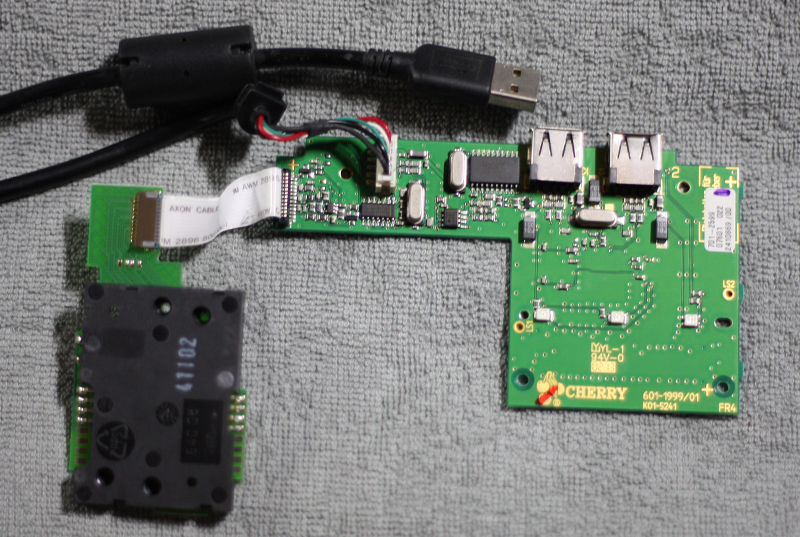

USB 연결방식이고 별도의 USB 출력단이 2개 그옆에 스마트카드 리더가 있는데 이녀석은 최종 작업시 제거할 것입니다.

컨트롤러의 크기가 작어서 하우징을 짜는데 좋을것 같습니다.

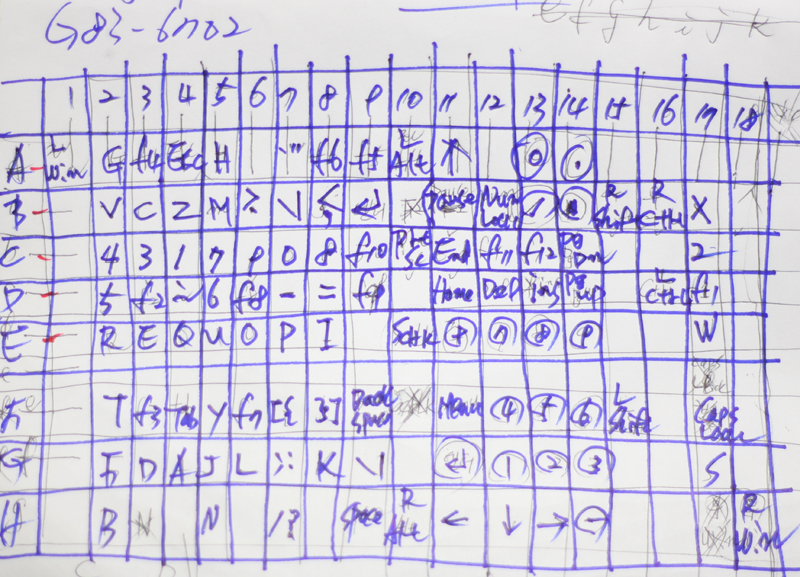

젓가락 쇼트 공법으로 일단 메트릭스 삽질 결과가 나왔습니다.

확인은 아직 못했습니다. 나름 재미있네요.^^

멤브 컨트롤러 이용시 스위치 다이오드는 제거하고 작업하는거 맞죠??
