울푸님께 허락을 받고 공제를 시작할 수 있게 되었습니다.

안타깝게도, 웹 담당해주시는 머문자리님께서 굉장히 바쁘신 사정이 있는 관계로 공제는 OTD Studio 페이지에서 할 예정입니다. 공동구매 페이지에서 하지 않습니다.

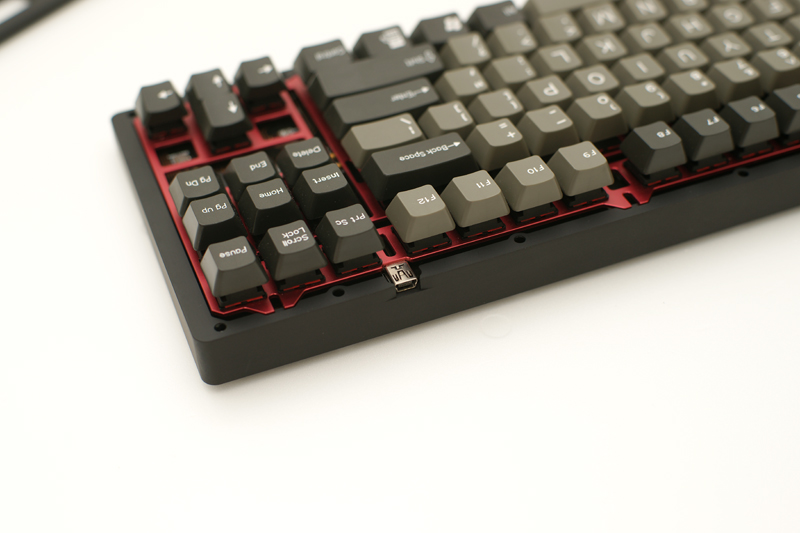

우선, a.87 기판과 하우징, 보강판 설계의 원 저작권은 ‘괴수가면’ 님께 있습니다. 기존 보강판을 그대로 이용 가능하게 만들기 위해 7/25일 쪽지상으로 괴수가면님의 허락을 받아 상업적인 용도로 사용하지 않는다는 조건 하에 알루미늄 하우징 내부 구조와 커넥터 부분 구조, 보강판과 체결 구조 등을 차용했습니다.

(참고 : http://www.otd.kr/bbs/board.php?bo_table=Aquacompany&wr_id=2839&sca=&sfl=mb_id%2C1&stx=showjean)

따라서, 알루미늄 하우징의 외관 디자인을 제외한 모든 부분은 괴수가면님께 귀속되며, 마찬가지 이유로 본 하우징 설계 또한 상업적인 목적으로 재 사용되는 것을 금합니다.

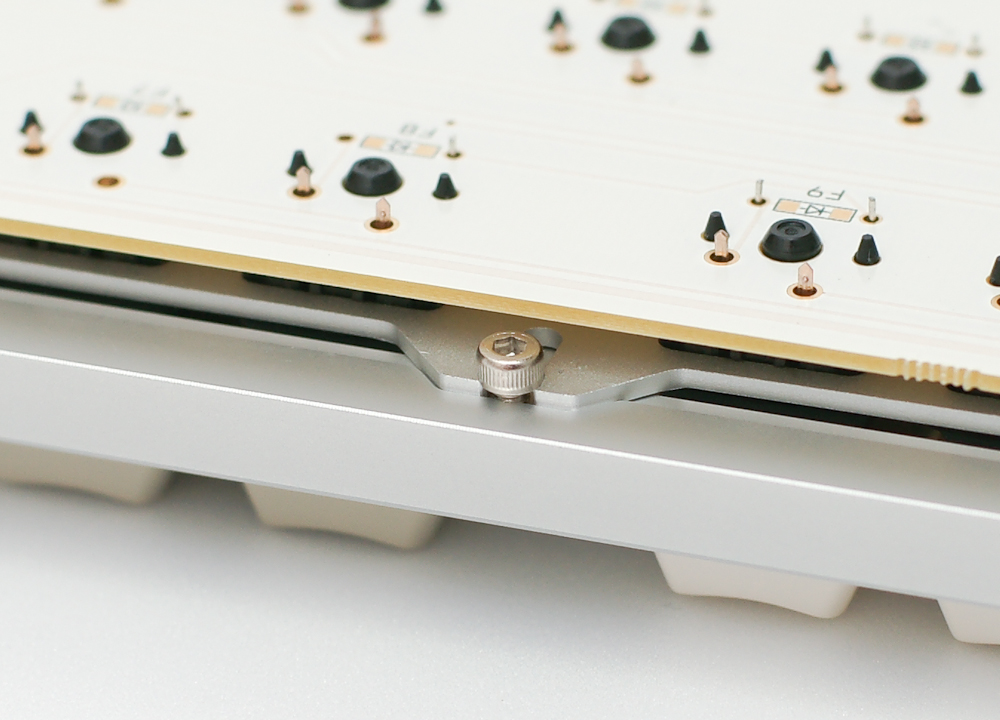

위 사진을 보면, 상판과 하판은 지지 없이 나사로만 고정됩니다. 보강판이 들어가면서 보강판에 의해 상판/하판/보강판이 서로 맞물리는 구조로 설계 되어있습니다. 따라서 별다른 고정 없이도 보강판 체결이 가능합니다.

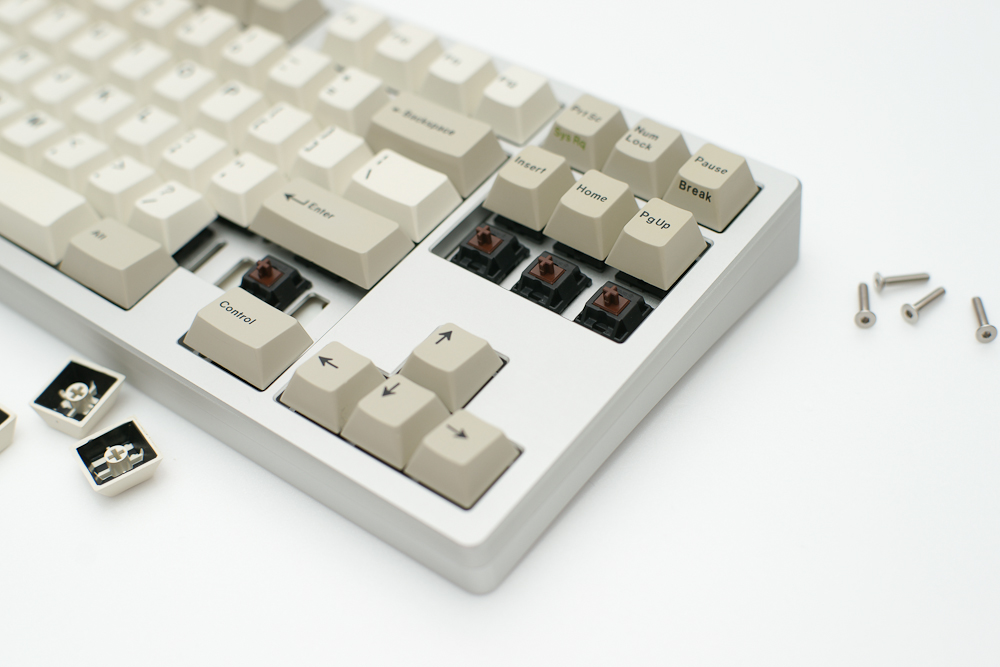

하지만, 조금 더 단단한 맞물림을 원하는 분들과, 기존 보강판을 이용해보실 분들을 위해 m2.5 렌치볼트7개를 이용해서 고정할 수도 있습니다. 이 경우 렌치볼트의 머리가 하부 하우징에 좀 더 밀착되면서 상하부 결합을 좋게 합니다. 공제로 만드는 보강판 기판 세트의 경우 특별한 문제가 없으면 정확한 공차에 의해 꽉 맞물리도록 되어 있습니다. 유격이 생기는 등의 문제가 없는 이상 굳이 볼트 체결을 할 필요는 없습니다.

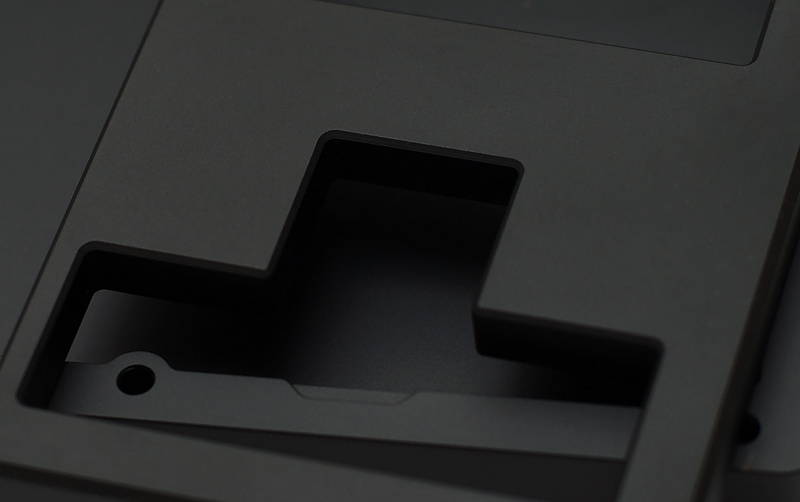

하우징의 내부 여유공간이 거의 없고, 보강판도 단단히 물리는 성질 때문에, 일반적으로 리니어 스위치에 적합합니다. 혹은 단단한 체결로 청축이나 갈축/백축 등을 즐겨 쓰시는 분들에게도 적합합니다. 간이보강판 등을 따로 제작해 사용할 수는 있지만, 하우징 내부 여유공간이 거의 없기 때문에 추천하지는 않습니다.

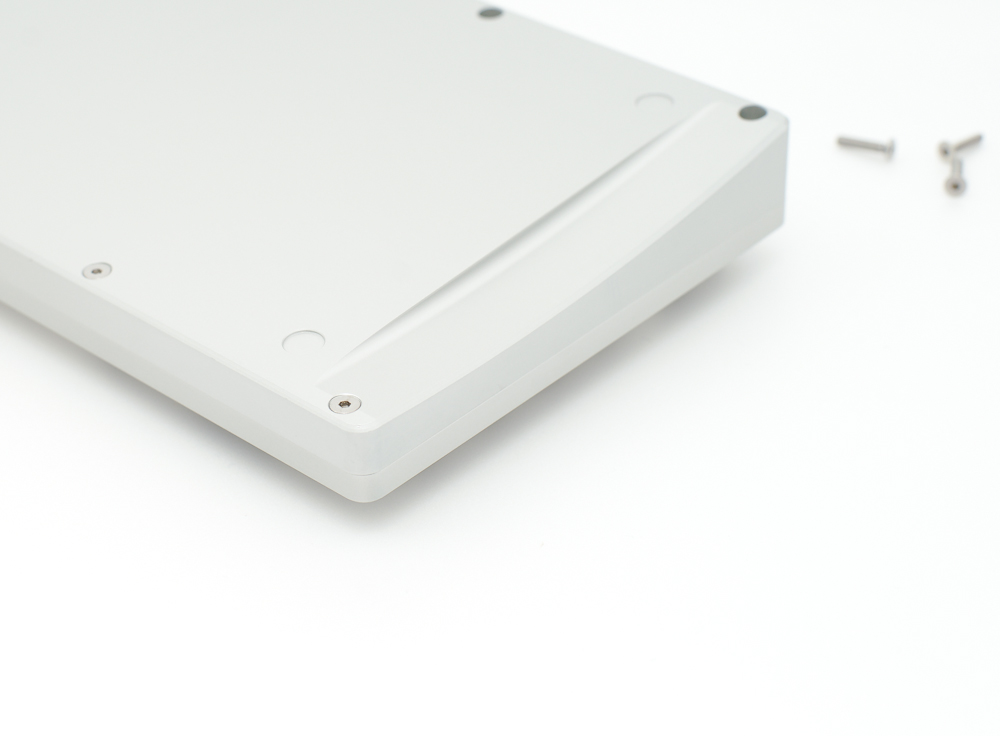

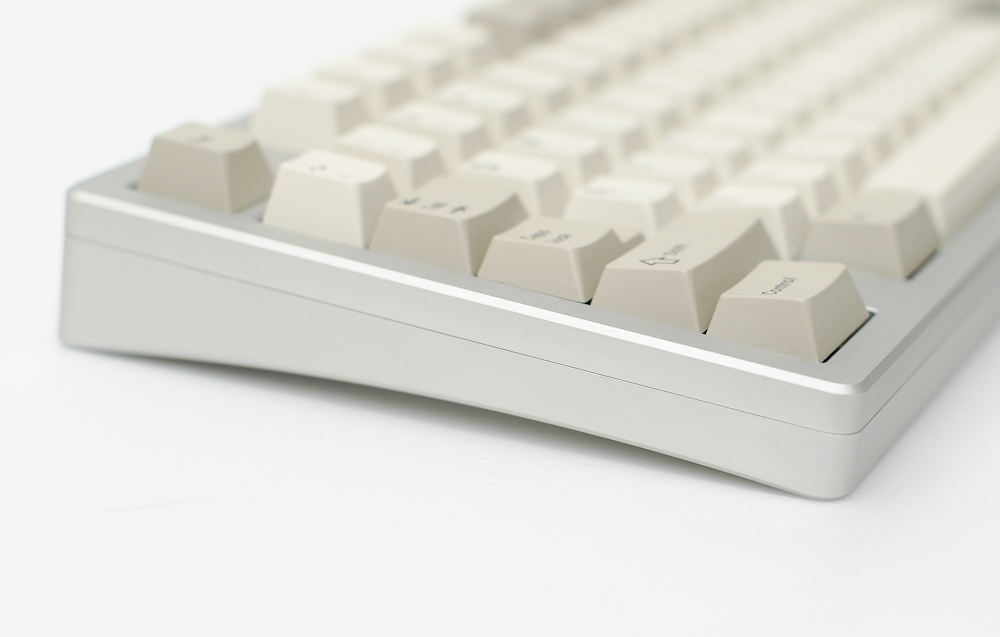

또한 옆 부분은 다음과 같은 R을 주어서 키보드를 이동시 조금 손쉽게 들어올릴 수 있게 됩니다. 사진에서 보면 낮은 범폰을 기본적으로 사용할 수 있습니다.

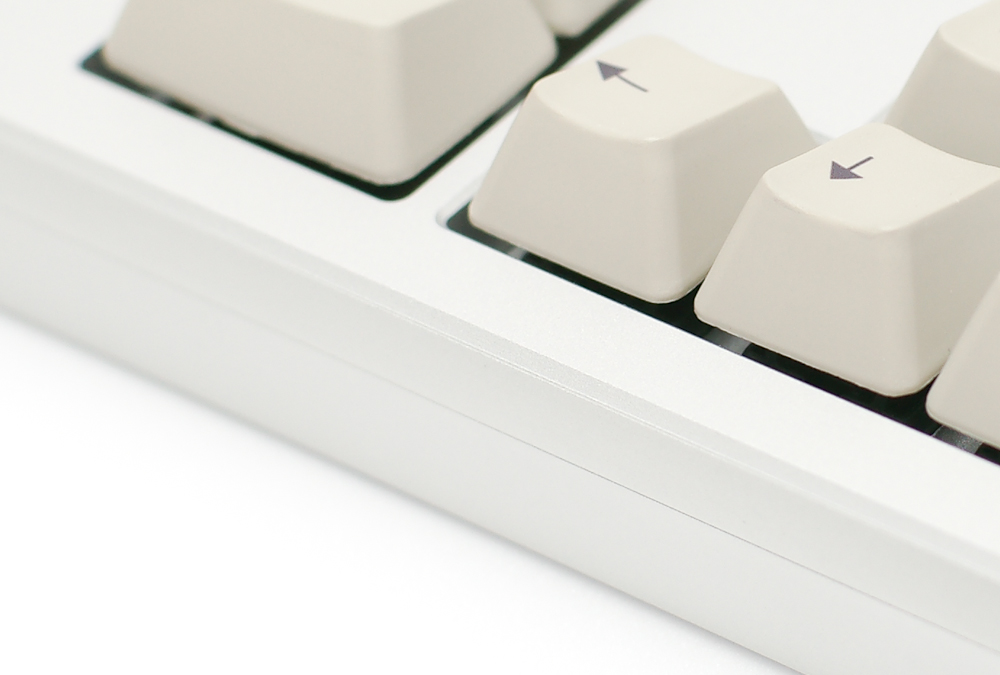

모든 모서리 부분은 C를 충분히 주어서 보다 부드러운 형상을 냄과 동시에 마모 등에 조금 더 강하도록 설계했습니다.

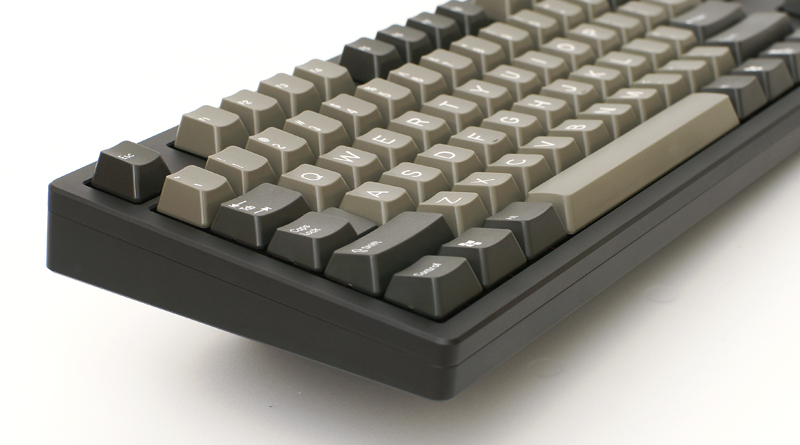

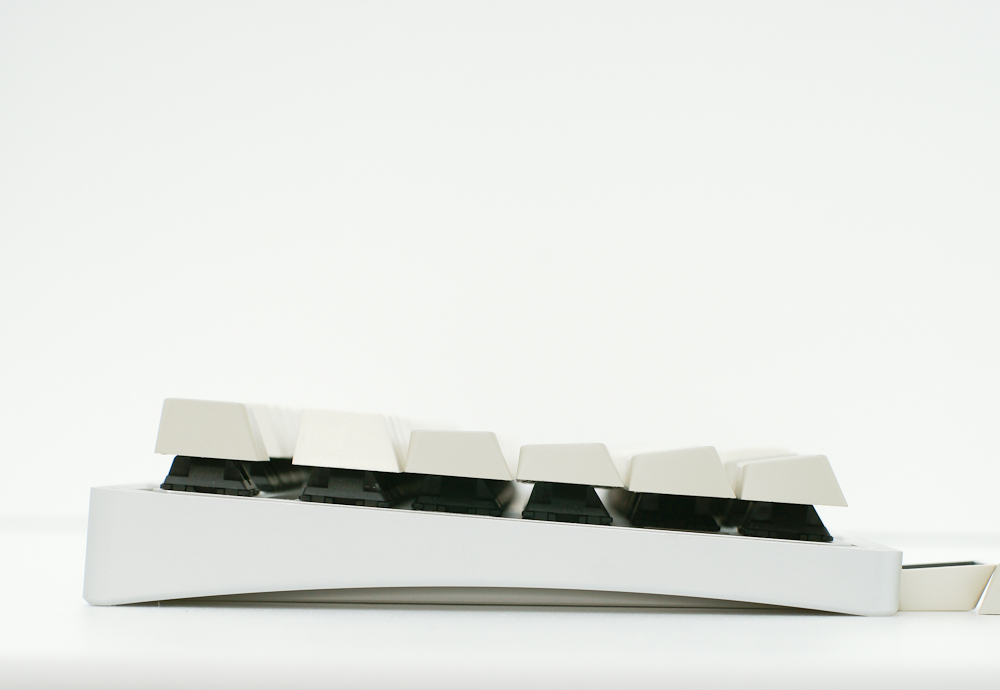

하우징의 경사는 체리 순정 기준 ASDF열의 경사에 맞춰 제작했습니다. ASDF열이 바닥과 평행하게 됩니다. 기존의 키보드보다는 경사가 낮은 방식입니다. 일반적인 체리 키보드의 기본 경사와 흡사합니다.

******위 검정 하우징 경사 사진은 초기 샘플으로 제작하지 않습니다. 현재는 R이 들어간 형태. 맨 앞 높이만 보세요******

전면부 높이는 18.5mm로 굉장히 낮은 수준입니다. 체리 순정 키캡의 경우 키캡 하단열이 가려지며, SP사의 키캡의 경우 정확히 맞는 높이로 되어 있습니다 (키캡 모양 문제)

대략의 무게는 2kg 정도 됩니다.

공제 페이지 열었습니다. (OTD Studio)

http://www.otd.kr/bbs/board.php?bo_table=Aquacompany&wr_id=14010
