언제나 왕초보 올드보이입니다.^^

더위도 잊을겸 오늘 새벽까지 부족한 부분 좀더 들여다본후..

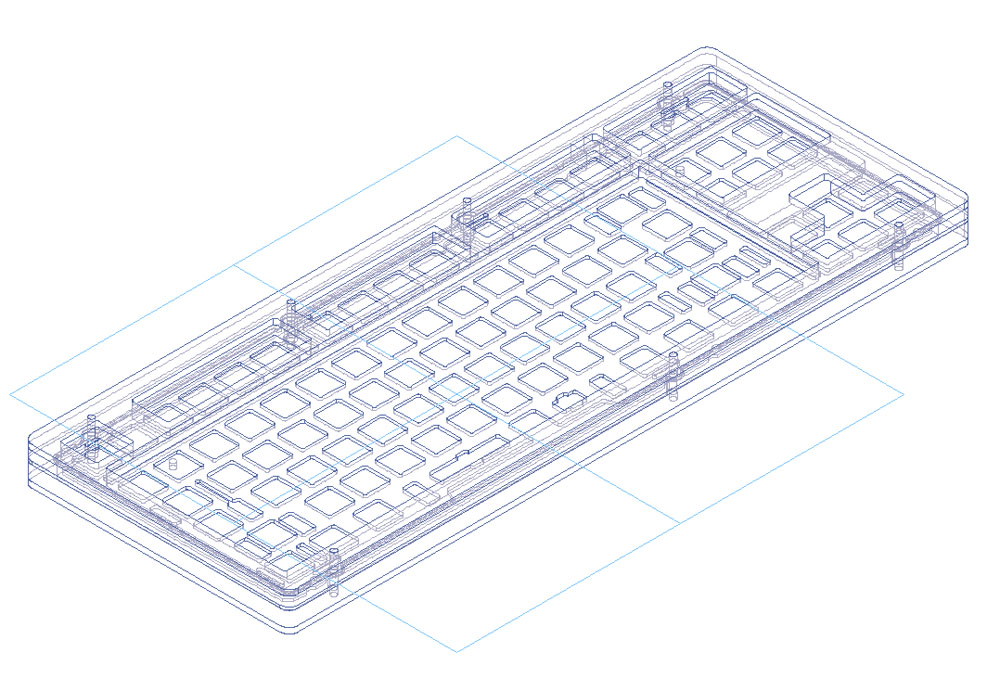

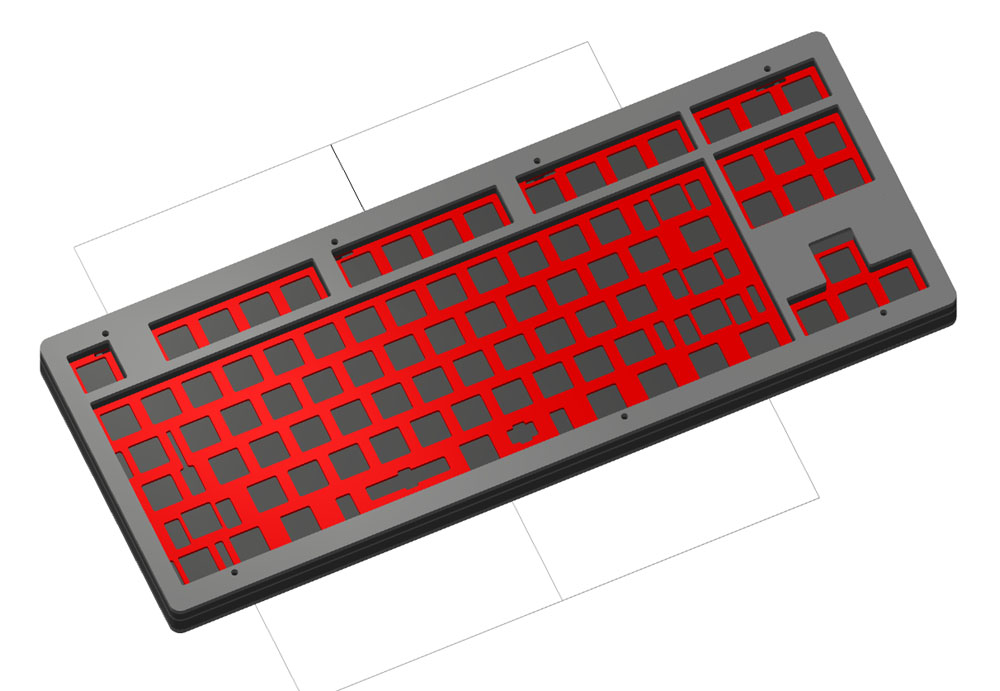

오전, 오후 틈나는대로 제작할 아크릴 하우징 그려봤습니다.

이미 조립된 기판과 보강판에 맞춰야 하기에 부득이 해당 부분은 실측을 통해 재현한 점 죄송합니다.

기판은 외부 레이아웃만 실측해서 참고해봤습니다.

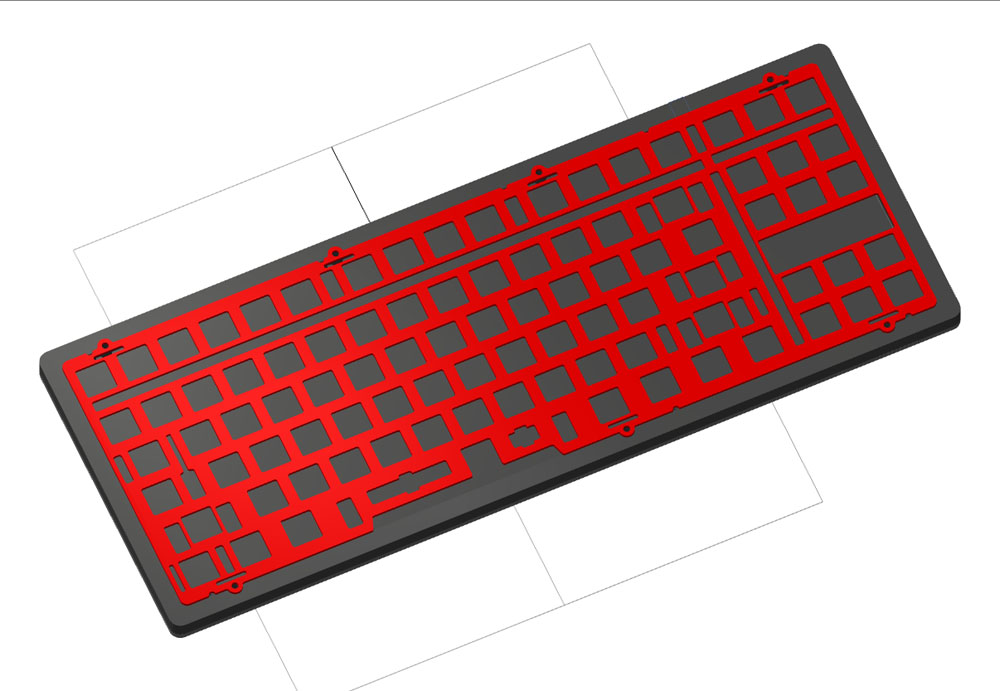

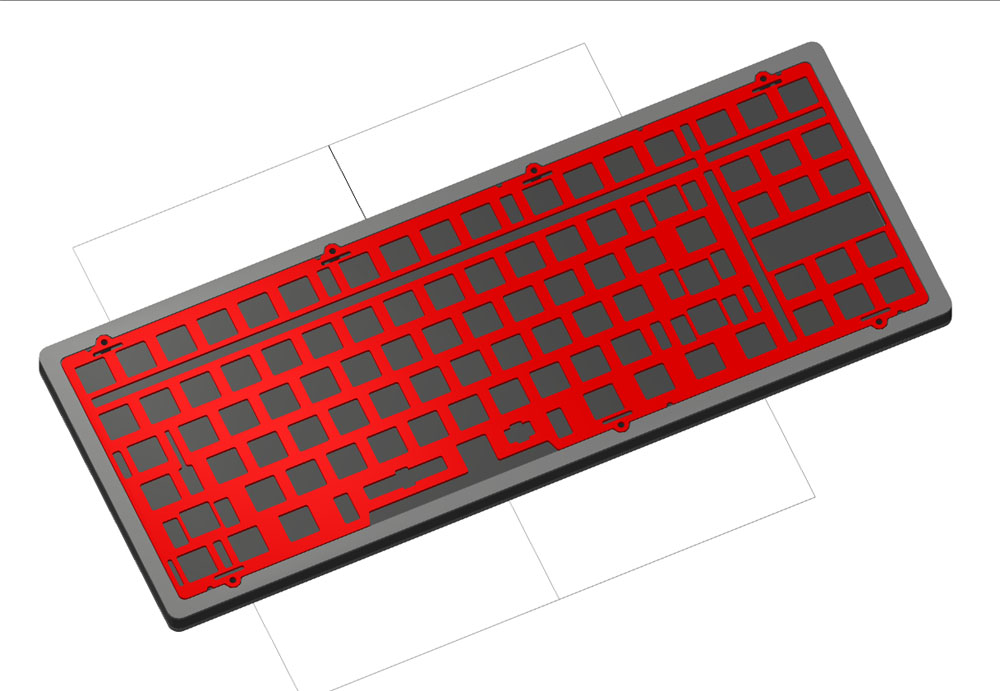

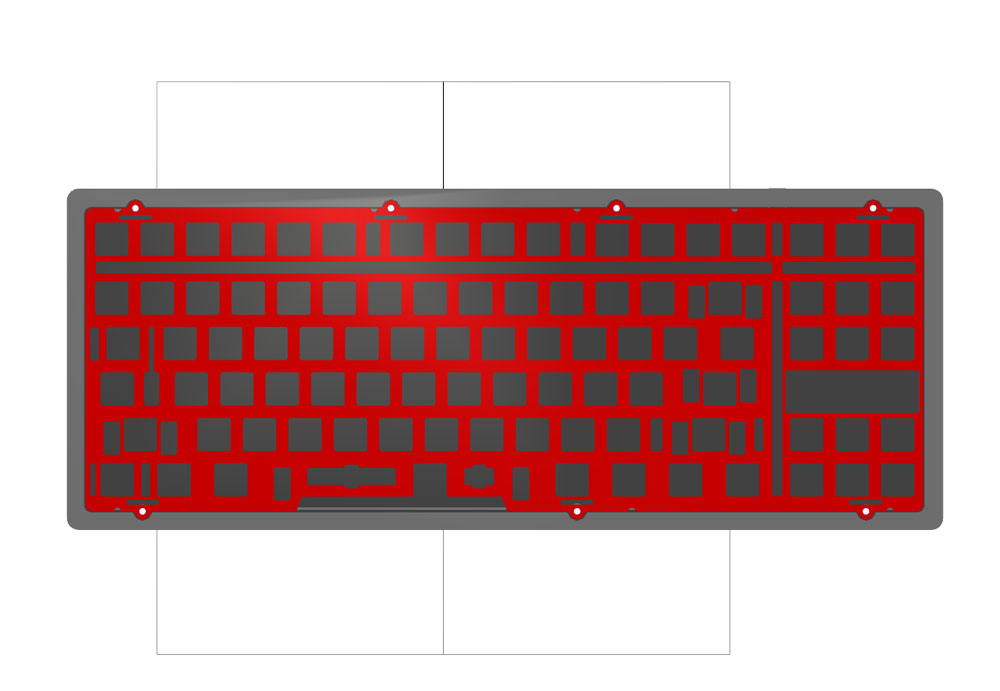

보강판 홀에 맞춰서 그림처럼 체결하는 방법이 괜찮을지 의문이지만 일단 저렇게 그려봤습니다.

작업순서가 대략..

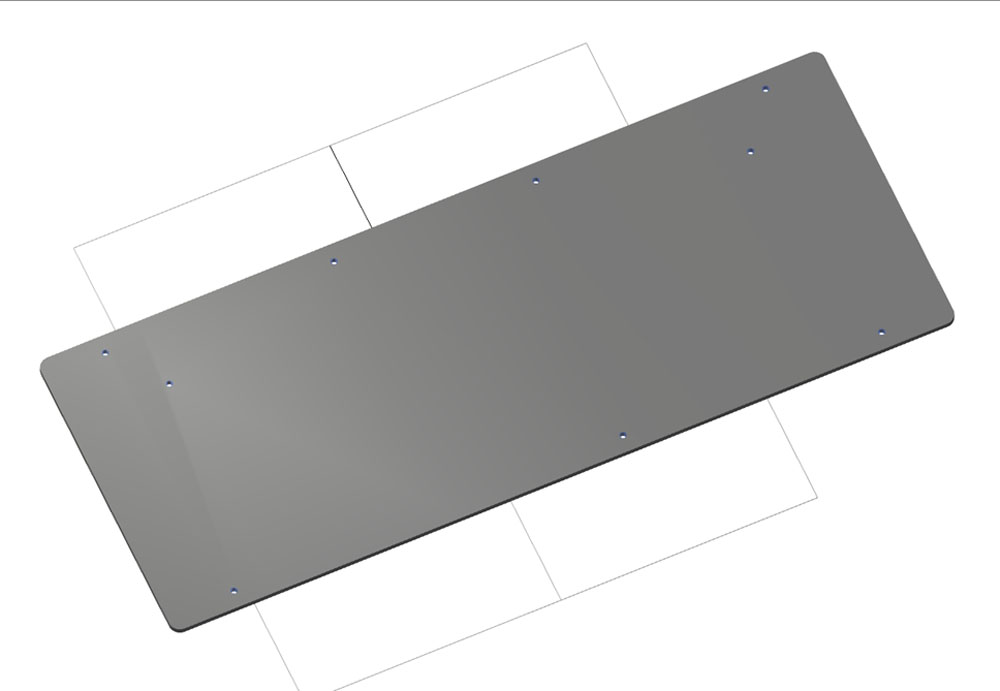

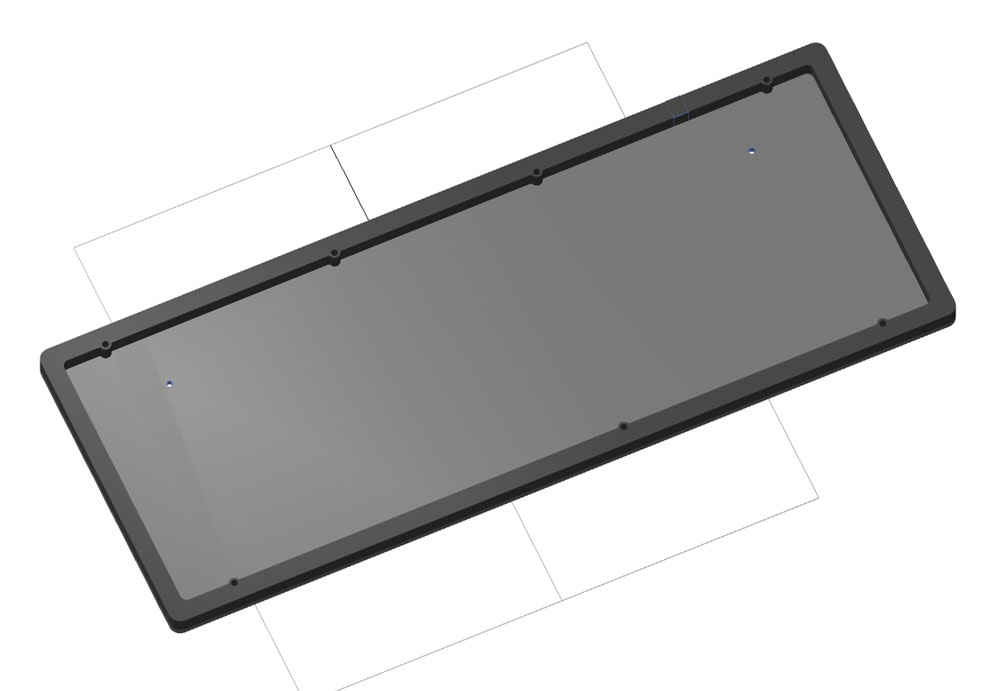

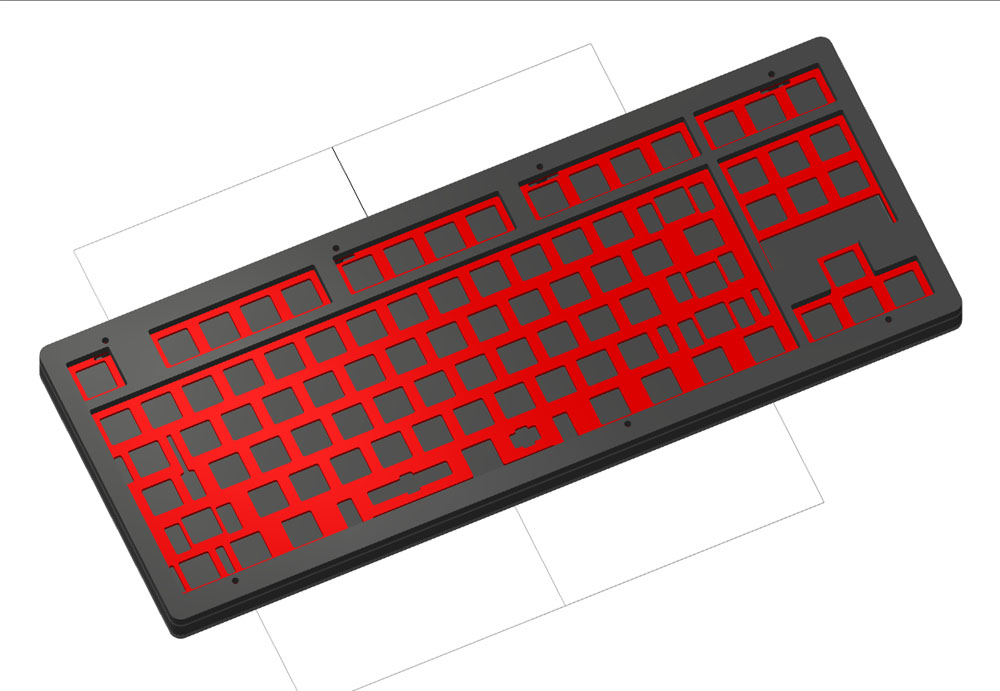

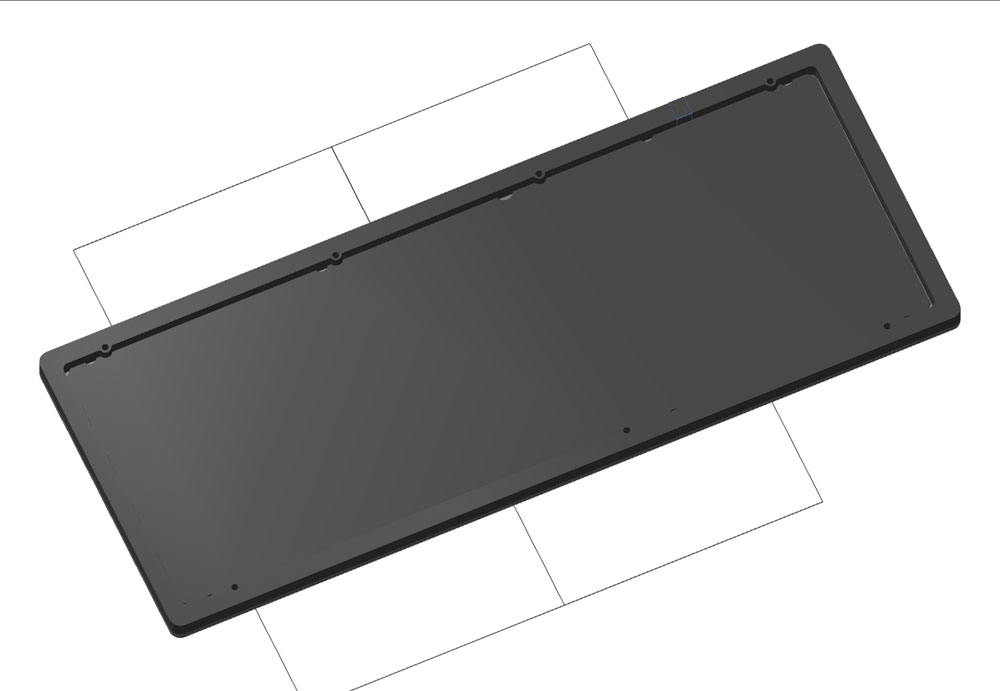

보강판과 기판 실측 > 조립 볼팅위치 결정 > 외부크기 결정 > 기판을 품고 보강판을 받쳐줄 중판 그리기 > 보강판 외부 개스킷 그리기 > 나머지 하판, 상판 두개 그리기 입니다.

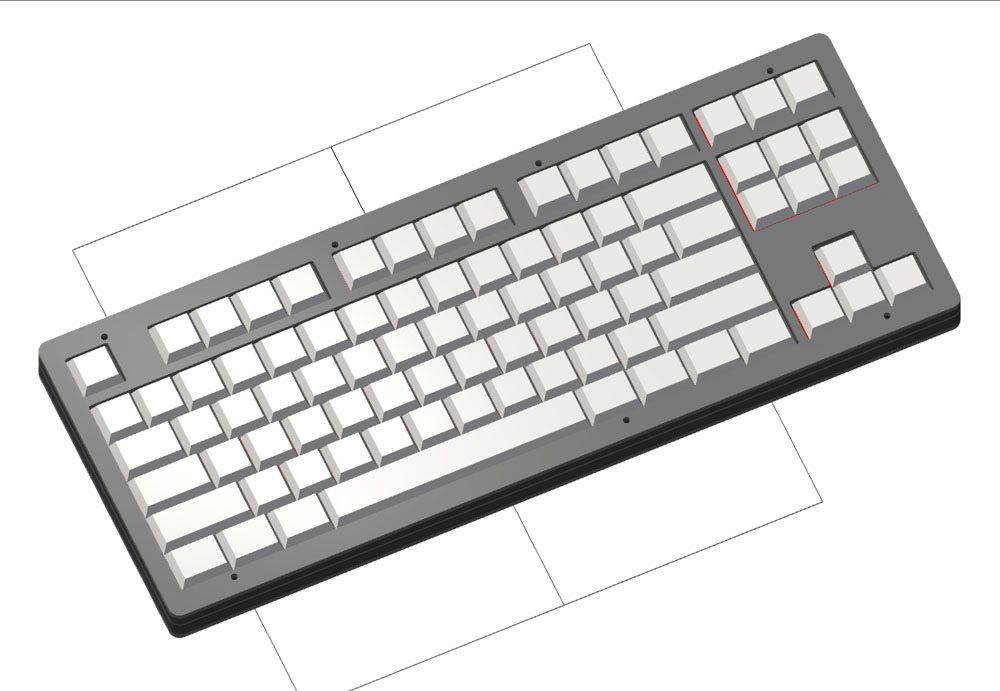

키캡은 전에 그렸던것 대충 붙여봤는데 많이 어설픕니다.

(키캡을 완벽하게 그리는 고수가 되고싶습니다.ㅠㅠ)

좀더 공부해서 조만간 실물사진으로 뵙겠습니다.^^*

회원님들 무더위에 두루 무탈하시길 바랍니다!
