괴수가면님 강좌 "AutoCAD로 보강판 그리기 #5"까지 따라해봤습니다.

복습 차원에서 두서없이 나열해봅니다.^^

1. 직선 l ↲ 시작점 클릭 드래그 끝점 클릭 또는 시작점 클릭후 길이값 입력 ↲

2. 원 c ↲ 중심점 클릭 ↲ 반지름값 입력 ↲

3. 옵셋 o ↲ 복제할 오브제 클릭 ↲ 마우스로 복제할 위치 클릭

또는 방향선택(클릭아님)후 숫자입력 ↲

  직선일때는 마우스 방향으로 복제, 원일때는 중심점을 기준으로 더 작거나 큰 원으로 복제

4. 카피 cp ↲ 키피할 원본선택 ↲ 원본의 기준점 클릭후 복제할 위치로 드래그 클릭

또는 숫자입력 ↲

5. 모서리 둥글게 f ↲ tr ↲ r ↲ 반지름 숫자입력 ↲ 각으로 꺾여있는 해당 오브제 두개 순서대로 클릭

tr입력후 엔터하면 trim 또는 notrim 팝메뉴 가운데 선택가능(둥글게 처리후 각진 원본을 제거 여부 선택)

6. 짧은선 늘이기 ex ↲ 늘일 방향으로 늘일 끝지점 클릭 ↲ 늘일 선의 끝점 클릭

7. 넘친선 자르기 tr ↲ 잘라낼 기준선 클릭 ↲ 넘쳐있는 부분 클릭 제거(연속클릭 가능)

8. 이동 m ↲ 이동할 오브제 클릭 ↲ 기준점 클릭 ↲ 이동할 위치로 드래그 또는 숫자입력 이동

9. 뒤집기 mi ↲ 뒤집을 오브제 클릭 ↲ 뒤집을 기준점 클릭 마우스 이동하면 수평 또는 수직의 뒤집힌 형상 나타남 원하는 위치 클릭(엔터키 스테빌등 뒤집을때 사용)

10. 오브제 선택요령 핵심

클릭 또는 드래그

좌에서 우로 드래그 오브제 전체가 드래그 영역에 들어간 오브제만 선택됨

우에서 좌로 드래그 오브제 일부만 드래그 영역에 걸리더라도 선책됨

11. 삭제 삭제할 오브제 선택후 e ↲

12. 반복명령 명령 수행후 마우스 오른클릭 팝메뉴 최상단에 직전수행한 명령 나옴

또는 명령 수행후 ↲ 1회 직전명령 커맨드 풍선말로 뜸(요거 편함)

13. 직전명령 취소 커맨트+z 취소사항 복구 커맨트+쉬프트+z

14. 명령중 빠져나올때 Esc

이상은 맥용 오토캐드 2011에서 팁텍의 괴수가면님 강좌를 따라해본것입니다.

* 버전 혹은 커널 문제인지 괴수가면님의 강좌에서 유일하게 안되는것

오브제 선택후 레이어 변경을 위해 다른 레이어 클릭시 선택된 오브제가 요지부동

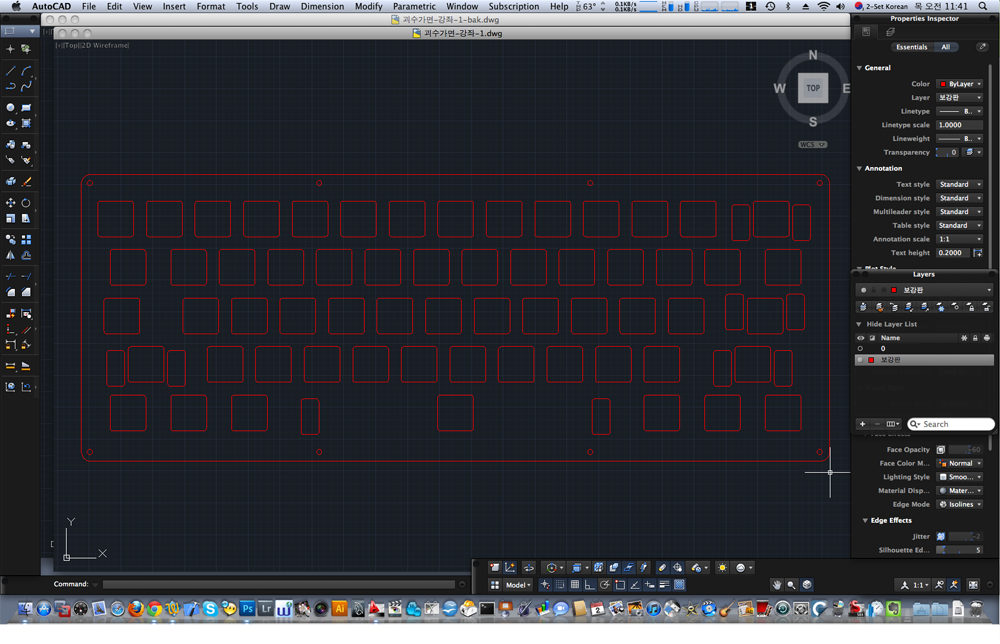

그림은 삽질결과입니다.^^

3D랜더링은 GON2님께서 조만간 올려주실것으로 사료됩니다.^^*
