일단 미천한 손재주를 높게 봐주셔서 감사하구요...몰렉스 + 슬리빙에 필요한 간단한 재료와

방법을 올려봅니다....많은분은 아닌대 요청하신분이 있어서요 !!!

일단 재료 소개 들어갑니다...

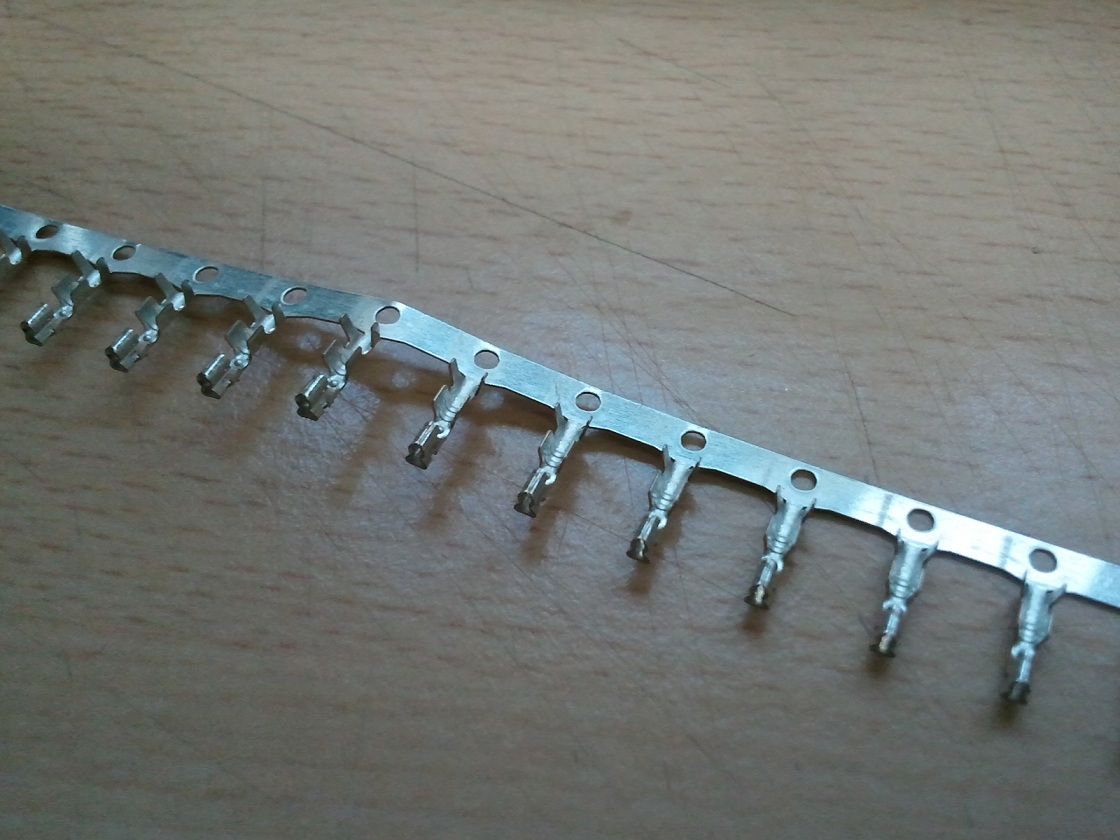

▲몰렉스 핀(클림프)입니다...선을 찝기 위해서 필요하구요...이것도 제가 규격이나 명칭을 알고 간게 아니라 직접 키보드를 들고가서 싸이즈 제보고 4핀짜리로 골라온겁니다..분명 디바이스 마트에도 팔고있구요...여기 휀분들중에명칭을 아시느분이 분명있을꺼라 생각합니다.

http://www.devicemart.co.kr/mart7/mall.php?cat=013002026&query=view&no=7417

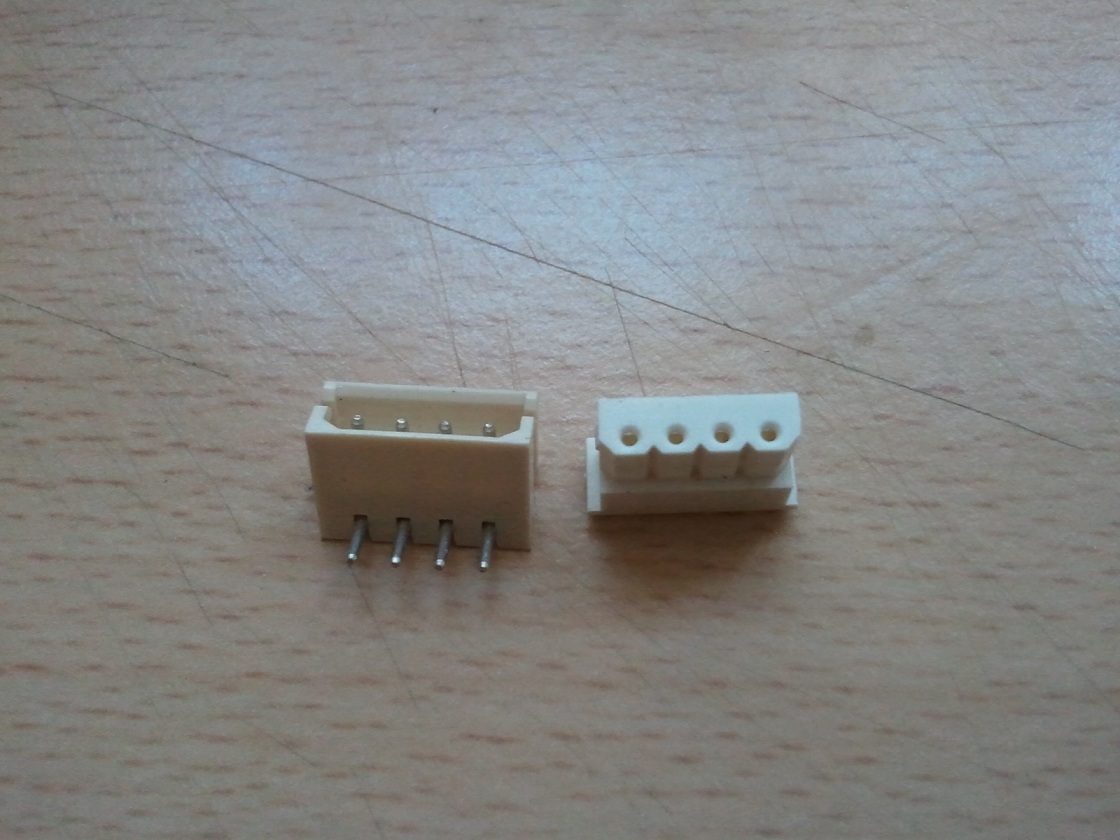

▲몰렉스 커넥터 암수입니다...4핀으로 구성돼있고...핀피치가 닭클 삼클 림케브들과 딱일치해서 사용하기 편합니다..암수가 존재하고 판매처는 아래 링크로 대신합니다

http://www.devicemart.co.kr/mart7/mall.php?cat=013002031&query=view&no=30600

http://www.devicemart.co.kr/mart7/mall.php?cat=013002006&query=view&no=1921

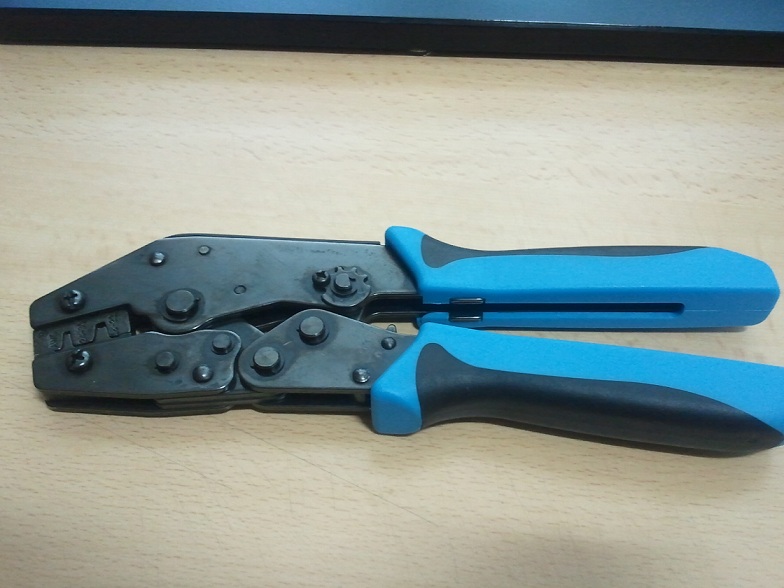

▲핀을 찝기위한 압착기 혹은 몰렉스툴이라고합니다.....몰렉스 툴에도 규격이 존재합니다..선두께로 정해지는

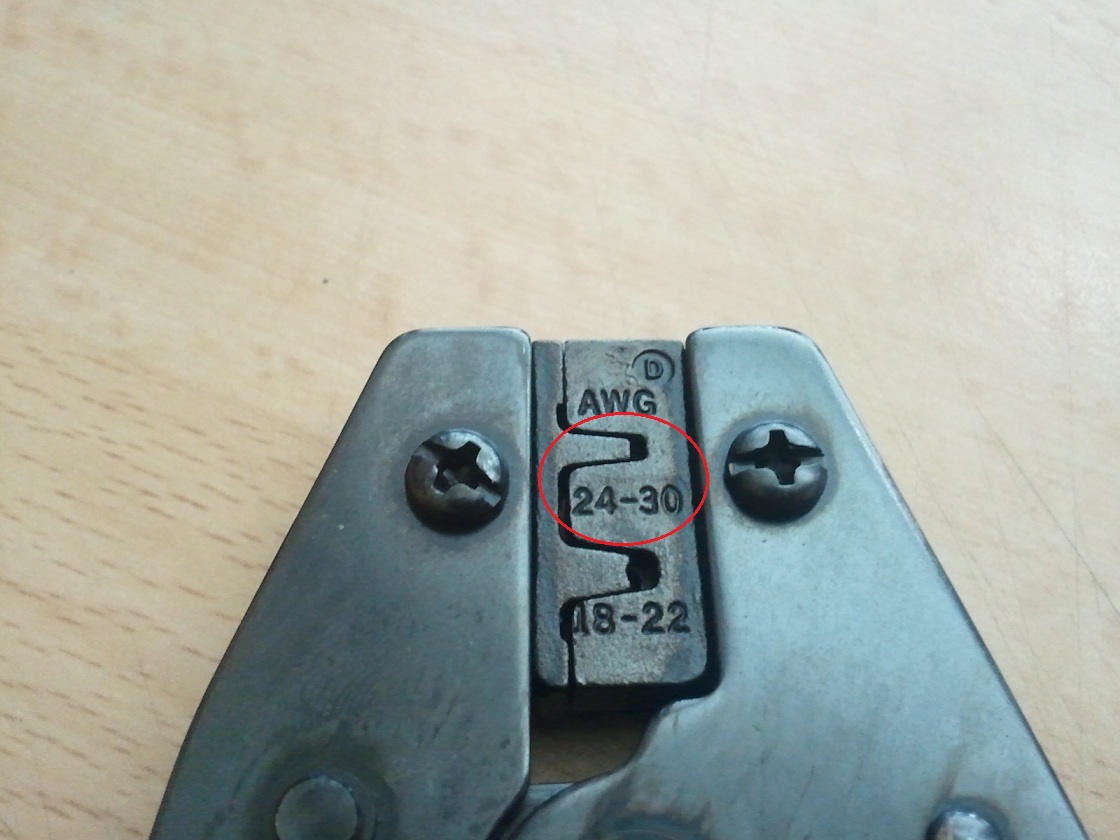

대요 보통 선의 두께를 표시하는단위가 AWG입니다....제가 사용한 규격은 아래 사진대로 !!

24~30AWG용으로 했습니다...숫자가 적을수록 두꺼운겁니다...

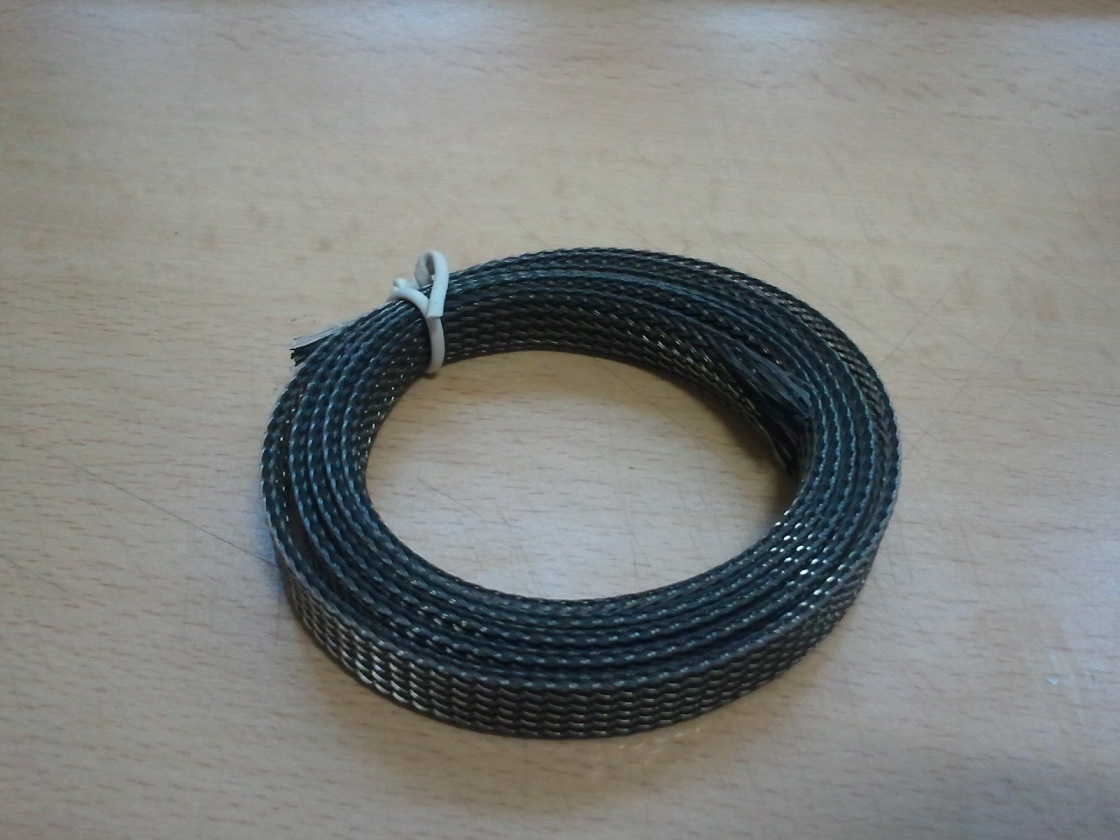

▲익스펜더입니다...일반적인 피복선위에 옷을 입혀준다는!!ㅎㅎ익스펜더도 규격과 종류가 다양합니다...저같은경우 예전에는 JM오디오라는 싸이트에서 주문했습니다..국내에서는 그나마 그래도 품질좋은 제품을 고를수있습니다...보통 3선편조를 많이 이용합니다..단선으로이루어진건 잘 풀리고 내부가 비취는 약점이 있기도합니다.그래서 3선 편조 이상이면 무리없이 사용이 가능하고 구입처는 아래 링크를 걸어드리겠습니다..그리고 내경은 사용하실 ps/2 , USB 선의 두께에 맞게 주문하시면 됩니다....

http://www.jmaudio.co.kr/

왼쪽옵션중에 악세사리 자작부품 란에 ... 수축튜브/익스펜더 란에 가시면 다량한 종류를 보실수있습니다!

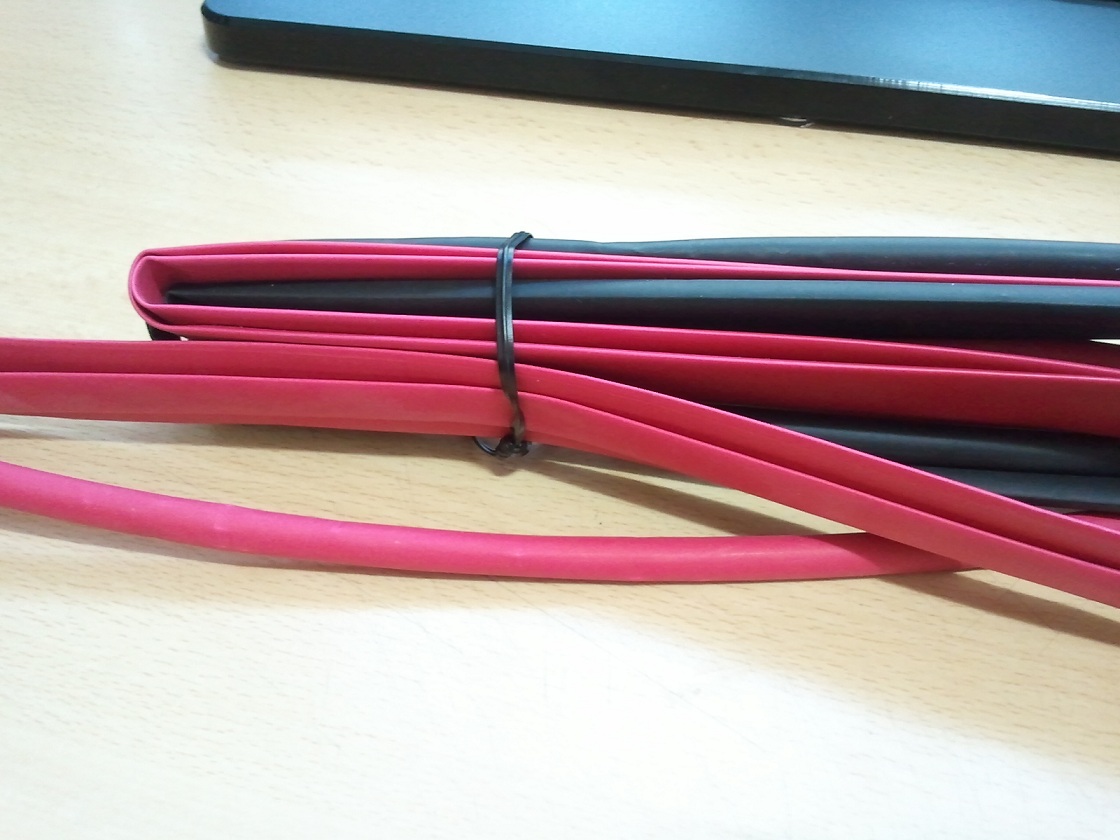

▲수축튜브입니다.이녀석도 내경과 싸이즈가 다양합니다 !!그리고 이 제품에는 수츅율이란게 존재합니다..얼마까지 쫄아?드나 하는 그런 비율인대 비율이 높을수록 바싹 쫄아드는녀석입니다..제가 사용한 수축은 일반형 1/2(반으로 쫄아든다는 의미) 수축입니다.그리고 일반형과 본드형이 존재합니다..본드형은 수축튜브 내부에 접착물질이 발라져있어 수축함과 동시에 본드로 고정해주는것입니다....본드형을 추천합니다!! 마찬가지로 위의JM오디오 링크에 보시면 익스펜더와 같이 있습니다..

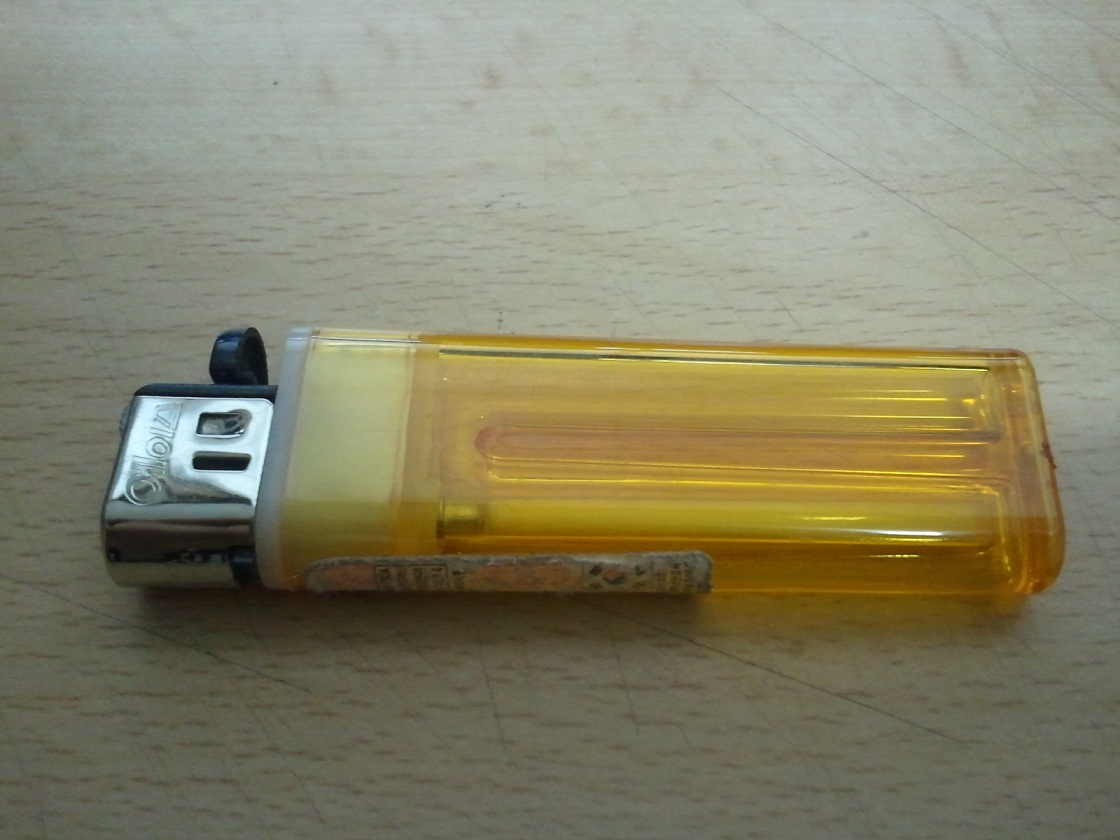

▲집에 한두개쯤은? ㅎㅎ 있으실만한 라이터 입니다 !!이녀석의 이용 용도는 수축튜브를 쪼그라들게할대 씁니다. 일반 가정에서 수축용에 쓰는 열풍기가 없을껍니다용아마도..저도 없구요..이녀석을 쓰면된다는..혹은 가스레인지에 살살돌려가면수축시켜도 됩니다...

팁을 한가지 드리자면..수축시킬시에 튜브를 라이터 불끝에 놓지말고 중간 파란부분에 놓고 차근히 쪼려야만

그르름없이 예쁘게 잘쫄아듭니다...불끝에놓고하면 그으름이 작살난다는..이것도 한두번해보면 바로 요령이붙어서 크게 문제될것이 없습니다..

작업시 가장 중요한건 ^^? 안되면 다시하지? 하는 편한맘으로 천천히 하다보면 손에 익어가더라구요 !1

이 정도에 기본적으로 가지고 계신 공구들이라면 무리없이 몰렉스 슬리빙 작업을 하실수있을꺼라고생각됩니다..

물론 제가 몰렉스 찝는법을 좀더 자세히 설명해드리고싶은대...글제주와 말주면이 호구라  ㅜ ㅜ

일단 좀더 찾아보고 수정할부분 올려드리겠습니다...
