홀텍 628A 관련 자료입니다..

http://l.otd.kr/VDPFB3I5

글쓴이 : 뀨뀨

ㅎㅎ 요즘 시대에 걸맞지 않는? 자료 입니다.

가끔 찾으시는 분이 계셔서... 키매냐에서 자료찾다... 너무 힘들어서 여기에 다시

그림 올려놓습니다.

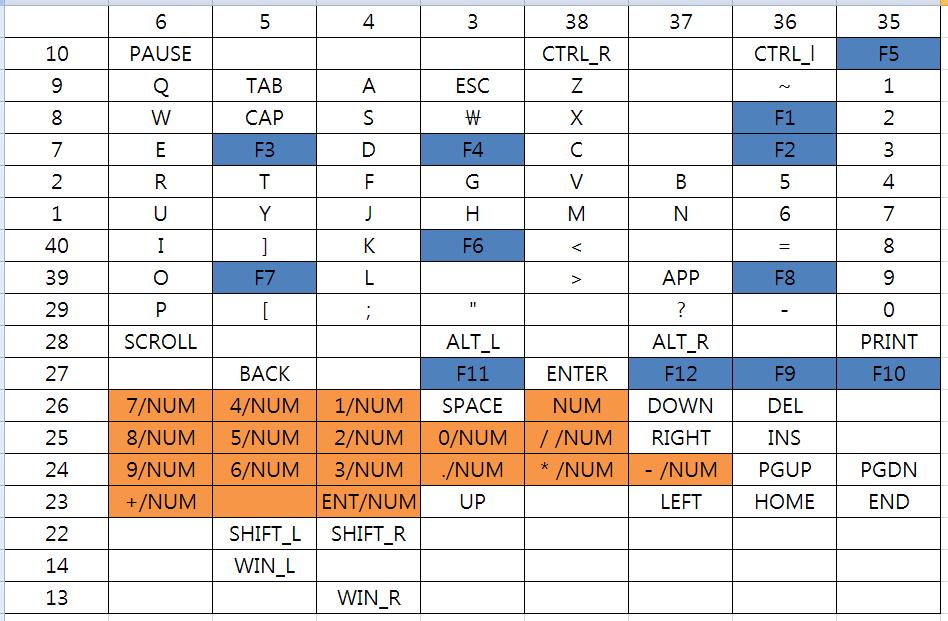

메트릭스

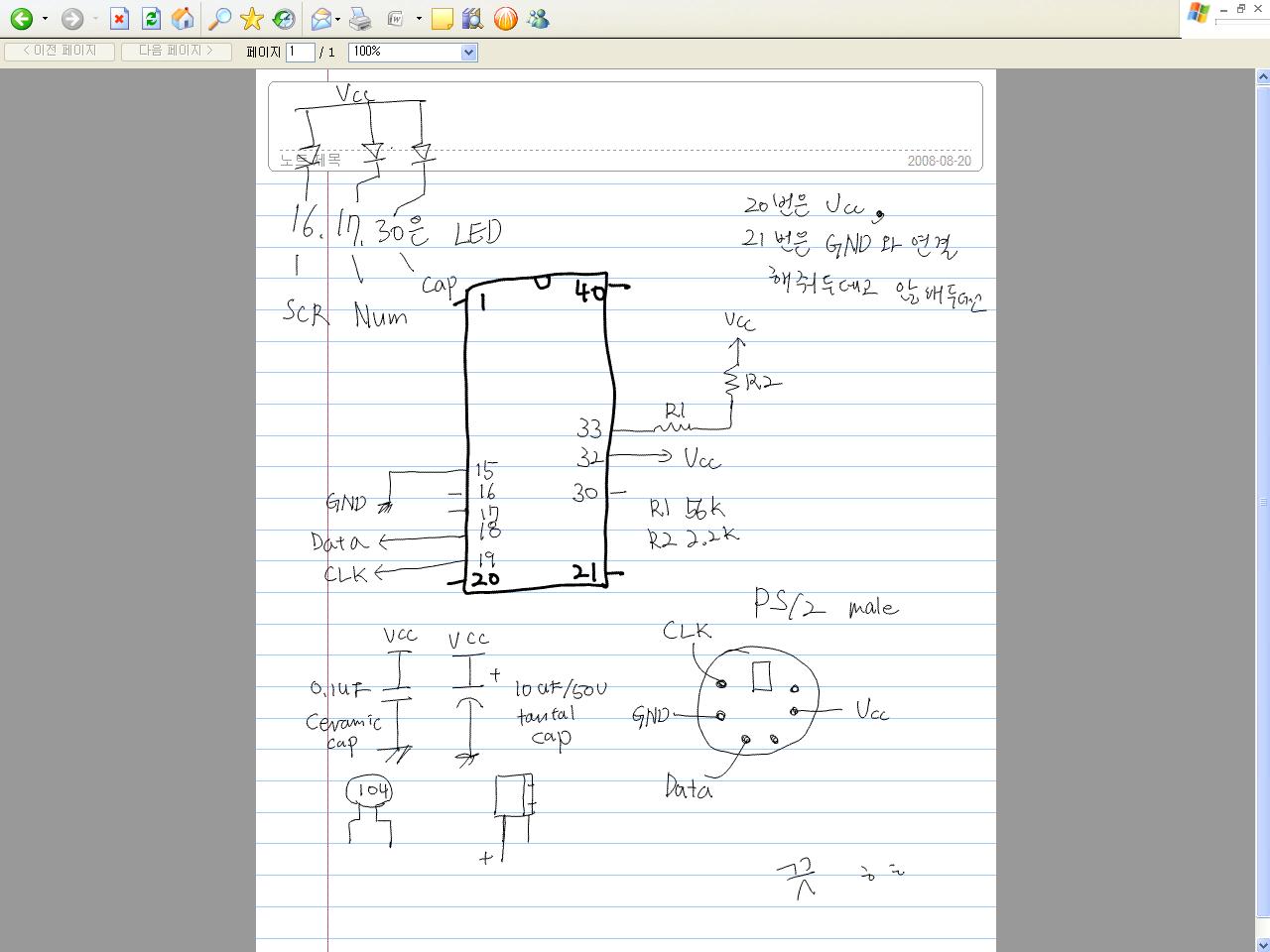

회로도

저항값 R1 과 R2 는 합쳐서 58.3K옴 이되게 만드시면 됩니다.

저항 한개의 값으로 58.3K가 없어서 직렬로 조합하여(더해서)만드시면 됩니다.

더 자세한 회로도는 아래의 링크 16페이지를 참조하세용~~

그럼 광복절 마무리 잘들하시구요~~

뿅~



플피 [Lv: 92 / 명성: 755 / 전투력: 2278] 09-03-25 15:27 엇.. 바뀌었군요. 저도 살짝 불편하다고 생각하고 있었습니다 ㅎㅎ 계속 좋아지는군요.. 이다에요님 화이팅입니다! ^^ 그런데, 예전 포럼들(naga님의 뽐뿌방 등등) 자료는 이제 볼 수 없는걸까요? 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



impreso 11-08-15 19:41 뀨뀨님께서 제작하신 와이즈 기판, 356N,356CL 에 사용된 컨트롤러군요... 기억에는 FN키가 있었는줄 알았는데... 잘못알고 있었군요... 자료 감사합니다 ^^* 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



이온언냐 11-08-16 00:30 해줘두 데고 안해두데고 ~ 그림만 봐도 뀨옹은 예술가 ㄱㄱ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



스타도리 [Lv: 278 / 명성: 732 / 전투력: 9446] 09-03-25 16:05 그 자료들 살려달라는 요청이 좀 있는듯하네요...ㅎ 잔 하앜 방이 제일 좋았습니다.ㅋㅋㅋ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



플피 [Lv: 92 / 명성: 755 / 전투력: 2278] 09-03-25 16:23 저도 그렇습....... ^^* 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



제로록 11-08-16 08:49 완전 감사합니다. ㅋㅋ 지금 저 컨트롤러가 무더기로 있는데 .. 감사효~~! 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



화이트핸드 11-08-16 20:08 '해줘두 데고 않해두데고' 인상적입니다~ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



머문자리 [Lv: 137 / 명성: 729 / 전투력: 3801] 09-03-25 16:38 묻어갑니다. ㅋㅋ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



빨간부엉이 [Lv: 9 / 명성: 755 / 전투력: 621] 09-03-25 17:10 포럼.. 예전 링크로 들어가면 갈 수 있는 것으로 아는데요.. 현재 메뉴에 없을뿐.. 응삼님 개편 초기글에 보면 포럼으로 들어가는 링크글 있습니다. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



꾸락 11-08-17 00:50 수고했습니다....그림 잘 봤습니다. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



GON2 11-08-17 07:43 이거 moq하고 단가가 어떻게 되나요? ^^ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



플피 [Lv: 92 / 명성: 755 / 전투력: 2278] 09-03-25 17:22 찾았습니다. 요거군요 ^^; http://www.ohbang.net/zbxe/mainforum 감사합니다~ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



스타도리 [Lv: 278 / 명성: 732 / 전투력: 9446] 09-03-25 19:03 하앜방 링크는 안보이네요.. 무효에요 무효! 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



뀨뀨 11-08-17 15:54 ㅎㅎ 필요하시면 말씀주세요... 저도 제가 직접산게 아니라서.. 목수량이 조금 많은것으로 알고 있습니다. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!
