체리 MX3000 윈키리스(+1X 펑션키) 문자열 스위치 구멍 도면

http://l.otd.kr/VDPFB3I5

글쓴이 : GON2

한타님이 이런거 찾으시길래 그려봤습니다.

체리에서 밝히는 수치대로 작성한 것이니 거의 맞을텐데... 혹시 오류가 있다면,

잽싸게 댓글 달아주셔서 제가 다른분께 피해를 주지 않도록 해주세요 -0-

반드시 도면을 1:1로 출력하셔야 합니다.

뽑아서 윈키/윈키리스가 구멍이 동일한 곳을 기준으로 맞추어 보아서 구멍이 잘 맞아들어가는가 확인 후 사용하세요.

작업하실 때에는 기판 더러워지는 것 걱정하지 마시고 풀로 단단히 붙인 후 조심스럽게 작업하셔야합니다.

송곳으로 포인트 내기->0.5mm 드릴 -> 1mm 드릴 -> 1.5~1.7mm 드릴 -> 4mm 드릴 순으로 작업하시는 것을 권유드립니다.

MX3000_윈키리스 문자열 SW홀.dwg (AutoCAD2010 형식으로 되어 있습니다.)



꽃데지 11-06-24 21:19 스페이스바 스위치 위치가? 체리라면 한쪽으로 치우쳐 있을텐데 한가운데 있네요 .. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



로크 [Lv: 7 / 명성: 721 / 전투력: 137] 09-03-24 18:21 저도 좌절 ㅠㅠ 기대가 넘커서 공허한상태가 되어버리네요 ㅠ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



Panopticon 09-11-23 03:03 조립 다 했눈뎀;; 키패드가 없으니 패쓰~ 여하튼, 고생이 많으십니다... 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



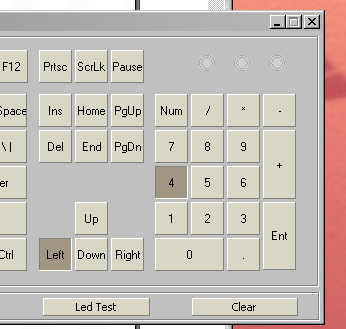

되는대로 09-11-23 04:02 닭삼클 입력속도만큼 빠른 버그 발견과 빠른 펌웨어 제작이군요..^^ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



알짱이 [Lv: 0 / 명성: 612 / 전투력: 5] 11-04-17 20:07 ㅎㅎㅎㅎ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



GON2 11-06-24 21:23 윈키리스는 스페이스바 스위치 위치가 정 가운데가 맞습니다. ^^; (윈키의 경우도 스페이스바 스위치 위치는 동일합니다. 캐캡이 좌측으로 약간 쏠리고 그에 따라 스태빌라이저도 좌측으로 쏠리는 것이지요.) 플그림은 위에 적힌대로 오토캐드2010에서 열립니다. 작성은 2012버젼에서 했고요... 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



fodo [Lv: 25 / 명성: 623 / 전투력: 1343] 11-05-02 00:10 냠냠~~ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



GON2 11-06-24 21:30 아... 스페이스바 좌우로 스위치가 3개씩 있는 것을 보시고 윈키로 보셨군요 -0-;; 순정 3000은 양쪽으로 스위치 2개씩 있는게 맞는데... 기판 개조할 때 혹여 가운데 펑션키 쓰시려는 분도 있을지 몰라서 함께 그려넣었습니다. 좀 더 정확히 말하자면 더치트 문자열 배열이네요 ^^; 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



괴수가면 09-11-23 09:59 avrdude 사용법도 알려주시면 감사하겠습니다 ^^ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



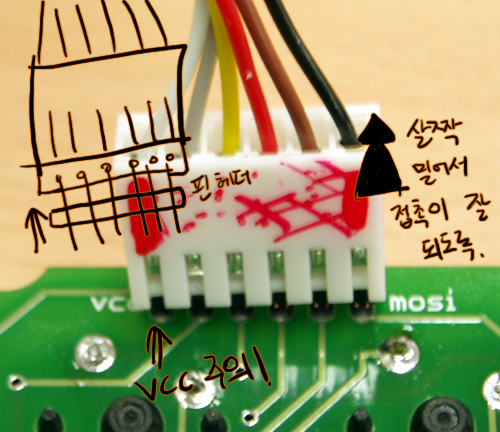

inornate 09-11-23 10:04 avrdude -c stk500v2 -P com3 -p atmega16 -U flash:w:펌웨어이름.hex:i 만 하시면 됩니다. 곧 정리해 올리겠습니다. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



쨈취취 [Lv: -1 / 명성: 600 / 전투력: 5] 11-06-26 21:09 안녕하세요ㅎㅎ 안녕하세요ㅎㅎ 안녕하세요ㅎㅎ안녕하세요ㅎㅎ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



한타 11-06-24 21:35 그렇군요. 구멍이 3개씩 있어서 의아했는데 그런 이유가 있었군요. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



한타 11-06-24 21:36 이렇게까지 기대했던건 아닌데 곤이님 일부러 이렇게 까지.. 정말 감사드립니다. 전 우선 오토캐드를 구하러 가야 겠군요. ^^ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



괴수가면 09-11-23 10:21 감사합니다 ^^ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



힘내라아빠 09-11-23 11:15 감사합니다.^^ 셋다 안쓰고 있어서, 크게 상관은 없을 듯 합니다.^^ 그래도 정모는 필참!! 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



이정현 09-12-02 01:11 역시 능력자이십니다ㅅ.ㅅ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



힘내라아빠 09-12-02 16:05 게임을 많이 하는건 아니지만, 12월 1일자 패치는 꼭 필요하겠는걸요!! 언제나 수고해 주셔서 감사합니다. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



캡틴키드 11-01-25 09:10 5번째 펌웨어 게임용 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!
