작성일 : 12-09-19 22:30
[해결완료] 마우스 휠을 이런스위치로 구현할수있나요?
http://l.otd.kr/VDPFB3I5
 글쓴이 : elecfelis
조회 : 456

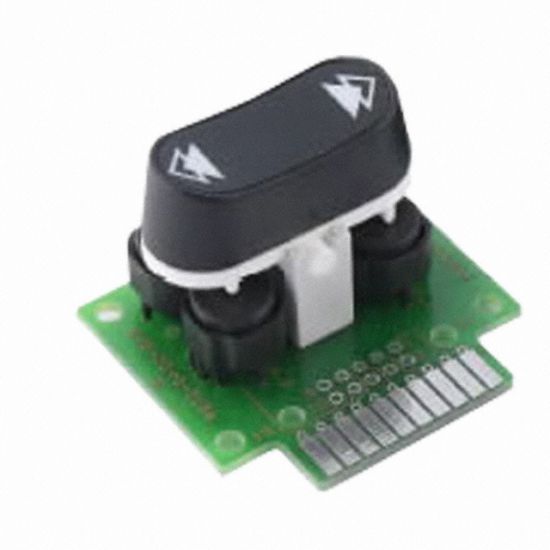

그냥 부품판매사이트에서 어쩌다 네비조작용 버튼보니까 이런것이 있었습니다

꼭 비디오게임기 사이드버튼처럼 묵직한것도 있는데 정말 묵직하고 전압도 12볼트대였습니다 뭐.. 어짜피 어셈블리만 필요하지 버튼은 바꿔껴도 되니까...

어셈블리같은 움직이는 부분이 아니라,  진짜 중요한것은 조작장치겠죠





네비용, 산업용,  비디오게임기 아날로그컨트롤러 다 뜯어보면 그냥 버튼이 들어있고 이게 감도와  단계값높고 컨트롤러도 좋은거다의 차이일뿐이었습니다  뭐 버튼도  뻑뻑하고 그런것이 아니겠죠



요즘보면  5버튼 마우스니  뭐니 그런거 있습니다  휠과 좌우 빼고 이상한위치에 부가키도 있지만 양옆 사이드,  엄지와 우측은 중지나 약지가 닿는  위치입니다  게이밍마우스도  엄지닿는 위치에  상하좌우같은 방향키가 있는모델부터  단축키가  몰려있는것도 있고

마이티마우스의 경우  그냥 부가기능키로써 이자리에 있습니다

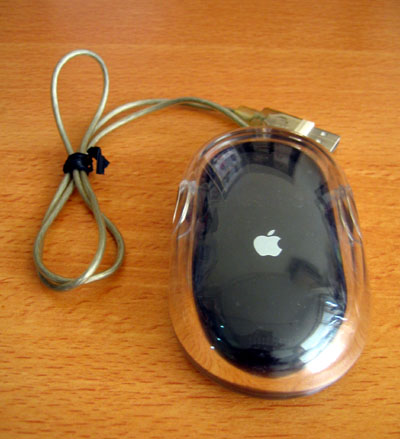

현재  개조할려는 마우스는 애플 프로마우스   양옆에 있는 부분은 그립부이지,  절대 버튼이 아니라는것-_-    그리고  윈도우에서도 느리고 맥에선 좀빠르다는 말도 있으나,  맥사용자도  작업할땐 다른마우스를 쓴다고 합니다



분해해보면,  기판에  로지텍이라고 써져있는데,   UV어쩌고도 써져있고, 칩자체가  포토다이오드내장하고 그기능을 수행하는데,

속도는 왜 그런지 느립니다-_-

저항이나  컨덴서도 매우 적고,  꼭 브레드보드같은 조잡해보이는 보드네요   높이는  1Cm~1.3이내여야만  이 케이스에 들어갈것같은데

기판높이 요구나,   제가 구상하는, 휠을  버튼으로 구현하기할려면 새로 만들어야하는데  어떻게 해야하나요?

키보드도  기판설계이야기 나오는데 마우스는 어떻게 하나요?





위의 버튼스위치 이미지에서  상하 부분 누르면 휠을 상하로 열심히 굴린것같이 작동하게 하는거 말입니다

그러면서도 투명한 부분말고 흰색또는 검은색 하우징아래 그 낮은 높이에 들어갈 마우스여야하는거죠



직접 제작을 해야할것같습니다

 어떻게 진행해야하나요?



악바리 [Lv: 38 / 명성: 755 / 전투력: 2474] 09-08-04 10:46

ㅎㅎㅎ

아쉬움이 많아도 뭐...

어쩔 수 없는 게 인생이죠.
나쁜동화 12-09-19 23:36

0 xev라고 하는 X11용 event viewer로 마우스 이벤트쪽을 보면 휠을 굴릴때 4번 혹은 5번 버튼이 눌린것으로 보고하네요.
1 마우스 컨트롤러가 버튼이 눌린 것으로 보고하는 것이니까 컨트롤러 펌웨어를 다시 만들어야 하지 않나는 생각이 드네요.
2 굴리는 것과 버튼 누르것이 메카니즘이 달라서 익숙해지는 데 오래거리거나 불편해서 못쓸지도 모르겠네요.
elecfelis 12-09-20 01:31

구조상 휠이 어려운 구조라서 그렇습니다 마이티마우스나 매직마우스는 휠이 되는셈입니다

마이티는 볼의 구조적 결함으로 먼지낀다치고... 그냥 데코를 깨는것이 별로였고

매직마우스는 원래 제가 무선을 싫어하고 우리집은 과제나 공부끝나면 바로 가족들이 다음 다음 하기때문에 업무용, 서버용도 아닌데 8시간 이상 구동되는 경우도 있습니다 무선기기쓰면 곤란합니다.
또 맥만 쓰기도 곤란한데, 윈도우에선 제약도 있고, 윈도우에 쓰게 개조한 드라이버도 영 좋지못한것같고

그런점에서 프로마우스를 개조하려는것인데,

예 가장쉬운게 휠이죠

사이드에 휠을 달고 돌려볼까 했는데 그것도 바보같은 짓이고 왼쪽에 달아서 엄지나 검지로 돌리려 해도 힘듭니다 이자리는 우측 클릭버튼자리로 쓰일테니, 오른쪽에 달린걸 어렵게 돌려야합니다
그나마 컨트롤러를 새로 꾸미더라도, 버튼식이 나을것같다입니다

마우스앞쪽에 휠만 댕그러니 달아놓을까도 생각했는데, 인터넷이나 워드작성만 해도 불편하기만 할겁니다

그냥 매직마우스 살걸 그랬나 싶기도 하네요 손가락을 스윽 밀어올리면 휠기능된다던데... 윗쪽에 아무 것도 없이 깨끗하고요.....


마우스를 새로 제작하는 쪽으로 해야한다면 어떻게 해야하나요?
물빛자수정 [Lv: 8 / 명성: 704 / 전투력: 504] 09-08-04 10:49

그냥 아쉬울뿐이네요 ㅋ
나이트테이머 [Lv: 32 / 명성: 743 / 전투력: 1074] 09-08-04 10:49

공제하시는분 입장도 고려해야하니.. 걍.. 나눠 쓰던지.. 장터에서 매입을 ;;
물론 한번더 해주면 감사하겠지만요. ^^;
나쁜동화 12-09-20 02:29

앞에 간단하게 쓴것처럼 개조와 같은 단순한 것이 아닌것 처럼 보여요. 마우스 콘트롤러를 만를어야 할 것 같은데 그럼 배보다 바꼽이 엄청나게 큰것 같단 말이죠.
요즘나오는 버튼 많이 달린 녀석의 콘트롤러를 쓰고 PS쪽에서 S/w적으로 휠버튼이 눌린것으로 OS를 속이면 어떨까요. 그나마 그게 제일 간단해 보이는데....
elecfelis 12-09-20 14:38

1. 높이가 낮은건 애플이나 일부로 제한되고
2. 사이드버튼있는것은 꼭 두툼하거나 깁니다

그리고.... 마이티마우스는 개인적으로 볼형태 휠이 마음에 들지않아 사지않았다고 써있는데
사이드버튼으로써 옆에 있긴합니다 고장마우스가 10달러 미만에 판매되는건을 한건 보았습니다만
내부 분해한걸 보면 역시나 사이드버튼옆으로 부가기능 좀 가동하는데나 좋은 구조의 핀형 스위치입니다

또한 컨트롤러자체를 만져야하는데 맥용으로 나온건 곤란합니다
오리지널프로마우스말고 그후에 나온 애플마우스가 제가 할려는 대상 마우스인데,
이게 로지텍이라꼬 기판에 인쇄되있긴하지만 로지텍이 다 쉽게 개조되는것도 아니고, 애플납품용이고 걔들도 외주받았을수도 있고, 컨트롤러가 포토다이오드 결합형입니다


아이콘컨트롤러같은 커스텀형 컨트롤러가 마우스에도 있거나, 활용할, 컨트롤러와 펌웨어 써주는 장비와 기계어만 되면 좋겠는데 말처럼 쉽진않죠

높이와, 사이드버튼..... 이식할 마우스도 없고, 더군다나 제가 말하는 휠 기능히 어렵습니다...
greatzizus [Lv: 2173 / 명성: 731 / 전투력: 5172] 09-08-04 10:58

상중에 전화로 신청하신 회원분도 계셨습니다. ㅡㅡ

오나전 무서운 OTD 공제입니다.
플피 [Lv: 92 / 명성: 755 / 전투력: 2278] 09-08-04 11:00

그냥 아쉬울뿐이죠 ㅠOㅠ
나쁜동화 12-09-20 14:50

ATmel사의 MCU를 써보세요. 개발툴이 좀 있어서 C 언어로 펌을 만들 수 있고 다운로더(펌웨어 써주는 장비)가 저렴하고 USB port를 사용하는 놈이 있습니다. (아이콘 컨트롤러도 마찬가지로 Atmel사의 MCU를 쓰지요.) V-USB 홈페이지 [ http://www.obdev.at/products/vusb/prjhid.html ] 잘 찾아보시면 mouse용 펌 만드신 분이 있을 꺼구 펌 소스 공개되어 있을 겁니다.
elecfelis 12-09-20 15:38

제가 초보단계인데 어떤책이나 인터넷에 나와있는걸 참고해야하는지도 알려주시면 감사합니다

마우스도 커스텀이 되는군요....

휠구현이 제일 어려운문제네요 걍 매직마우스를 샀다면 무선이라 딜레이는 있어도 그 터치부분에서 휠도 구현이 된다하니.... 제가 어렵게 하는것이 더욱 힘든거라 생각되네요

어짜피 게임이나 바쁠대 문서작성용에 보조할 마우스도 교체할텐데.... 괜히 애플마우스와 애플키보드, 모니터에 집중하는가 싶은 생각도 드네요-_-
올리버 [Lv: 38 / 명성: 746 / 전투력: 1985] 09-08-04 11:07

저야 5세트 신청했지만, 10세트 신청하신 분들은 장터에 좀 풀지 않으실까요? 사실 저도 5개 다 쓸 일이 있을 것 같지 않다능...
살바토레 [Lv: 20 / 명성: 752 / 전투력: 662] 09-08-04 11:10

자다가 전화받고 깨서 참여했습니다 ㅠ.ㅠ
코렐라스 12-09-20 10:17

꼭 개조 후기 올려주세요.
elecfelis 12-09-20 14:34

나쁜동화님 말씀으로 개조라 하더라도 외형만 그대로고 펌웨어 에디트가 되야할것같습니다.....
또 사실 제작해야하는이유가 그렇게 기판에 장착된 부품높이가 낮게 된건 정말 얼마 없습니다
사이드에 그런거 달린 제품은 높고.....

그나마 낮고 버튼이 작동하는건 마이티마우스부품이거 고장제품이 10달러 미만에 있긴합니다만.....
컨트롤러가 핵심이죠 윈도우기반에서도 맥에서도 커서느리다고 애플마우스는 혹평이 있는데다가 여러가지로 마우스만은 배꼽이 커도 컨트롤러를 커스텀해야겠다 싶습니다

키보드가 아이콘 컨트롤러있듯 마우스도 있으면 많이 간편해질것같지만 레이저를 쏘고 반사한걸 수신하는 형태라서 어려울것같기도 합니다
프로마우스의 경우는 본문에도 나왔지만 컨트롤러자체가 포토다이오드가 내장된형태입니다
자외선쏘는것같고요
devilman [Lv: 69 / 명성: 755 / 전투력: 1451] 09-08-04 11:20

며칠째 아버지 입원하신 병원에 병간호 하고 아침에 와보니, 이게 왠 날벼락인지...
제발 다시한번 해주세요...
ViDocQs [Lv: 48 / 명성: 717 / 전투력: 4036] 09-08-04 11:23

오나전 무서운 OTD 공제 (2) ㅎㄷㄷ...
vecton [Lv: 204 / 명성: 744 / 전투력: 7400] 09-08-04 11:28

우왕.. 살바님 전화로 알려주시는 친구분도 있고, 완전 좋으시겠어요.. ^^
klklkl [Lv: 296 / 명성: 725 / 전투력: 6057] 09-08-04 11:29

그렇게 기다리든 공제였는데 ㅠ.ㅠ 삼클보다 더 기다렸는데........-.-
주말 꼬박 날밤 세고 어제 웬종일(밤 11시까지) 회의하고 뒷풀이 맥주한잔에 졸도했다 깨어나이 "이런 "이네요ㅠ0ㅠ
LIMKB나 Aikon등은 인연이 없다하고 개조나 터미널 살리기는 영원히 봉인을 고려중입니다 =_='''
갈라테아 [Lv: 204 / 명성: 716 / 전투력: 1417] 09-08-04 11:57

오나전 무서운 OTD 공제 (3)
이제 첫경험을 했습니댜 ;;
스타도리 [Lv: 278 / 명성: 732 / 전투력: 9446] 09-08-04 12:28

ㅎㄷㄷ 하다는....ㅋ
miinam [Lv: 113 / 명성: 749 / 전투력: 2890] 09-08-04 13:53

다시 2차 공구 되기를 .....ㅜ.ㅜ
devilman [Lv: 69 / 명성: 755 / 전투력: 1451] 09-08-05 10:47

2차에는 미리 종료하지 않았으면 좋겠습니다.
구오 [Lv: 3 / 명성: 600 / 전투력: 181] 11-08-29 20:53

otd의 기본을 위한 역주행중!23232321
