작성일 : 10-12-19 19:07

아 다했다..

http://l.otd.kr/VDPFB3I5

글쓴이 : Operator

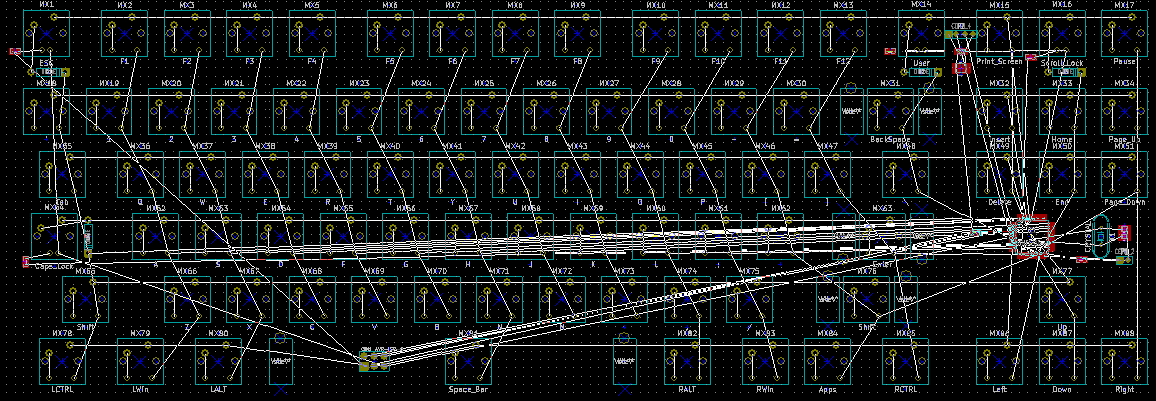

배치만...ㅠㅠ

아직 선긋기 놀이가 남았습니다...

아이고 이 골치아픈 선들...ㅋㅋ



userboy [Lv: 114 / 명성: 721 / 전투력: 4797] 10-12-19 19:29 스파이더맨이 왔다가셨군요...ㅎㄷㄷ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



montroyal [Lv: 19 / 명성: 687 / 전투력: 573] 10-12-19 19:40 지하철 노선도인가요? 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



Operator [Lv: 67 / 명성: 635 / 전투력: 1192] 10-12-19 19:42 아실분들은 아실텐데.... 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



건들지마 [Lv: 115 / 명성: 755 / 전투력: 3785] 10-12-19 19:47 뭔지 모르지만 잘 하셨네요.^^ 이제 선에 직각 만 부여하면... 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



나쁜동화 [Lv: 1553 / 명성: 755 / 전투력: 12889] 10-12-19 19:48 왼쪽 쉬프트키 스테빌라이저 빠졌네요. 스테빌라이저 위치 제대로 맞나요? 약 1mm정도 옮겨야 맞을텐데요. PCB 윤곽은 어디 있나요? 스페이스바는 스위치가 저기 맞나요? 메이트릭스는 간단하군요. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



Operator [Lv: 67 / 명성: 635 / 전투력: 1192] 10-12-19 20:08 무셔워요.. 1. 다시 추가 했구요.. 2. 어느키가요?? 맞을 것 같은데요.. 3. 윤곽은 드로잉 후에요.... 4. 아마 맞을 껍니다.. Size Helper 프로그램과 맞으니... 5. 네.....ㅋㅋ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



나쁜동화 [Lv: 1553 / 명성: 755 / 전투력: 12889] 10-12-19 20:32 돈 버리기 쉽기 때문입니다. 선그어 놓은것이 틀리것은 나중에 와이어링이라도 할 수 있는데 부품 위치가 틀린것은 어찌할 수 없이 기판을 버려야 하는 경우가 생길 수 있어요. 스테빌라이저 전부요. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



뢰우 [Lv: 332 / 명성: 700 / 전투력: 2436] 10-12-19 20:36 돈버려본 입장에서 신중하기를 걱정하는 것입니다ㅜㅜ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



김심바 [Lv: 2 / 명성: 654 / 전투력: 648] 10-12-19 22:21 스테빌 위치 틀린거 맞습니다 http://www.cherrycorp.com/english/switches/key/mx.htm 약간 내려가야되요.(거꾸로심으면 올라가야 되고요) 스페이스바는 마제처럼 중간에 위치한 건가요? 체리 배열이라면 나쁜동화님 말씀대로 그것도 틀렸습니다 제가 볼땐 스페이스바 스테빌 x위치도 틀린 것 같습니다 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



김심바 [Lv: 2 / 명성: 654 / 전투력: 648] 10-12-19 22:43 윈키,컨택스트키 1x고 컨트롤,알트키 1.5x, 스페이스바 6x맞으시죠? 스페이스바 스테빌 x값 잘 보시기 바랍니다 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



김심바 [Lv: 2 / 명성: 654 / 전투력: 648] 10-12-19 22:45 자세히 보니 스테빌 구멍 y값은 맞네요 윤곽선이 틀렸습니다. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



Operator [Lv: 67 / 명성: 635 / 전투력: 1192] 10-12-20 00:11 다 맞는데 윤곽선을 위로....ㅋㅋ 그래서 같은 레벨에 있게 된거네요....ㅋㅋ 고쳤습니다... 아 그리고 6x스테빌 어떻게 해야 할까요... 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



유무 [Lv: 61 / 명성: 662 / 전투력: 3515] 10-12-19 22:31 '무셔워요..' 뭔가를 느끼셨네요....ㅎㅎㅎㅎ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



차차 [Lv: 91 / 명성: 692 / 전투력: 4895] 10-12-19 19:53 아이콘을 내장한 것 같기도하고...뭐..저는 이런쪽으론...무지해서;;; 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



최강으뜸검독수리 [Lv: 47 / 명성: 707 / 전투력: 2355] 10-12-19 19:57 어지러워요...;;; 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



모기채 [Lv: 92 / 명성: 639 / 전투력: 2931] 10-12-19 20:02 귀찮게... 그냥 오토로 떙겨요 ..ㄲㄲ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



나쁜동화 [Lv: 1553 / 명성: 755 / 전투력: 12889] 10-12-19 20:35 kicad의 붙박이 오토라우터는 그렇게 성능이 좋지 않아요.-.-; 프리라우터 홈피와 연계해서 라우팅하는것을 붙어 있어서 이걸 쓰면 그냥저냥 나쁘지 않은 품질의 결과를 얻을 수 있어요. 시간이 상당히 걸린다는 단점이 있긴하지만 머리 쥐여 뜯어가며 고민하지 않아도 된다는 점과 그거 그리는 동안 다른 창조적인 일을 할 수 있다는 장점이 있는것 같이요.^^ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



제로록 [Lv: 631 / 명성: 655 / 전투력: 18365] 10-12-19 21:28 아직 시작도 못해봐서.. 모르겠지만. 배선은 오토로 잡아주기로 한다는 뜻인가요? 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



나쁜동화 [Lv: 1553 / 명성: 755 / 전투력: 12889] 10-12-20 14:55 라우팅이라고 하는 선긋기 놀이는 자동으로 할 수 있어요. 자동으로 한 선긋기는 사람이 한것과 달리 더 구불구불 할 수 있어요.^^ 사람이 생각하지 못한 선을 그을 수도 있구요. 사람은 답을 찾는데 기계는 답을 찾지 못할 수 있어요. 기계적으로 그어 놓은 것에 사람이 손대서 고치는것은 할짓이 정말 못되요.ㅎㅎ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



Operator [Lv: 67 / 명성: 635 / 전투력: 1192] 10-12-20 00:21 자세히좀 알려주세요.... 끄응... 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



제로록 [Lv: 631 / 명성: 655 / 전투력: 18365] 10-12-19 21:29 Operator님.. 대단하군요.. 추진력이.. 멋집니다. 친구들하고.. 놀기 힘들것 같은데.. 그런건 별로 안좋아 하시나요? 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



Operator [Lv: 67 / 명성: 635 / 전투력: 1192] 10-12-20 00:21 안 놉니다...ㅋㅋ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



마니아 [Lv: 146 / 명성: 672 / 전투력: 6946] 10-12-19 23:45 허헐... 대단하신데요 이거야원.. ㅎㅎ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



오키도키 [Lv: 21 / 명성: 664 / 전투력: 1163] 10-12-19 23:46 어이쿠 힘든작업하셨네요.. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



사랑받는택이 [Lv: 27 / 명성: 755 / 전투력: 1321] 10-12-20 00:52 아이콘을 이용한 또뀨의 부활 같네요...^^; 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



Operator [Lv: 67 / 명성: 635 / 전투력: 1192] 10-12-20 00:57 ps2avr인데요... atmega16-a 를 썼단게 다른거죠... 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



화이트핸드 [Lv: 206 / 명성: 668 / 전투력: 7049] 10-12-20 03:30 열심히 하다 보면 좋은 결과가 있으리라 생각합니다. 첫술에 배부를 수는 없으니 실수나 잘못도 얻어가는 것이 있으리라 생각합니다. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



덩어리 [Lv: 45 / 명성: 631 / 전투력: 2004] 10-12-20 04:21 뭔지 모르겠지만... 열심이시네요. 그래도 친구들과 좀 노세요~ 나쁜동화님은 거의 사부님이시군요. ^^ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



Ujos [Lv: 273 / 명성: 635 / 전투력: 13371] 10-12-20 05:11 오퍼레이터님은 대학가자마자 공제를 시작할것 같네요 ㅋㅋ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



한량 [Lv: 89 / 명성: 755 / 전투력: 5899] 10-12-20 09:11 봐도 잘 모르겠다는... ㅎㅎ 하여간 대단한 것 같습니다.. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



vital [Lv: 475 / 명성: 633 / 전투력: 3658] 10-12-20 09:42 왠지 무서워유 ㅎㅎ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



카이저짱 [Lv: 135 / 명성: 695 / 전투력: 294] 10-12-20 10:45 이런 걸 볼때마다 대단하시다는 생각과 함께 절대로! 깊이 빠지지는 말아야겠다고 다짐합니다. ^^ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!
