아무것도 모른 상태에서 나만의 키보들 맹글어 보겠다는 생각으로 시작했는데 고생이 심하네요.
이 곳에서 많은 정보를 얻어가고 있지만 그래도 무쟈게 힘들어요... ㅜ.ㅜ
나쁜동화님 강좌를 보고하다가 차근차근 그대로 했는데 스위치 부분을 숙제로 내주셨더군요.
그런데 세부적인 수치값이 맞지 않아서인지 강좌 4 에 있는 것처럼 도저히 안되고 제대로 그린건지도
모르겠고해서 몇 일 푹 쉬다가 이글캐드로 그렸습니다. ㅡ.ㅡ;;
현재 동영상보고 인터페이스 익히는 중...
이것저것 해보다가 지금 내가 하고있는게 제대로 하는건지 아닌지 잘 몰라서 질문 좀 하려구요.
지식이 없다보니 질문을 제대로 하는지도 모르겠네요... @.@

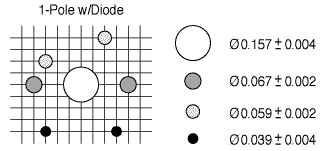

체리사 홈페이지에 나와있는 규격대로 그리드 라인 간격은 0.05inch (1.27mm)로 설정했고
테두리는 0.551inch (14mm)로 설정했습니다.
지금부터 질문 좀 하겠습니다.

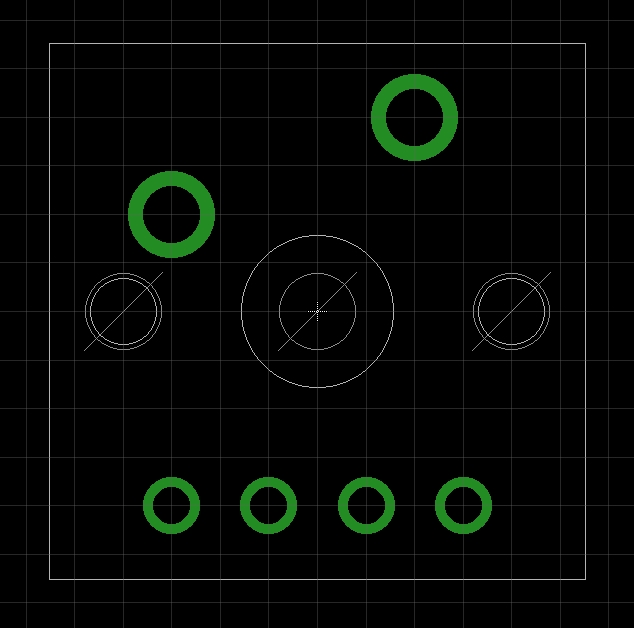

1. 첨부된 최상단 이미지를 상/중/하로 구분했을때 상단과 하단의 녹색원을 그릴때 메뉴에서 Via 메뉴를
선택해서 설정값을 Diameter(Auto)로 했고 Drill(0.059/0.039)로 했습니다.(Drill값을 체리사 기준으로 했음)
이 부분을 그릴때 Via를 선택해서 Drill 값에 체리사 수치를 입력하는게 맞나요?
그리고 Diameter 값을 Auto로 했는데 별도의 값을 입력해야하는건지도 궁금합니다.
또 녹색 부분은 무슨 용도의 부분인가요?
2. 중간 부분의 원이 겹쳐있고 / 모양이 되어있는데 안쪽이 뚫리는 건가요? 아님 바깥쪽 기준으로 뚫리는
건가요? 그리고 똑 같은 메뉴를 선택해서 그렸는데 입력값에 따라 / 모양이 세모로 됐다가 기타등등...
으로 변하는데 차이가 있는지도 궁금합니다.
3. 테두리 부분(정사각형)이 PCB에 인쇄될때 테두리 부분의 두께를 어느정도 해야하나요?
권장하는 수치값이 있나요? (현재 0.01 로 되어있습니다.)
4. 그리고 제일 중요한... 딱~~ 보셨을때 제대로 그린거 맞나요?
제대로 그렸다면 라이브러리로 등록하고 계속 그리기 시작해 보려합니다.
질문 외에도 추가적으로 알면 좋다라는 내용이 있으시면 많이 가르쳐 주시면 감사하겠습니다.
좋은 밤~~~ ^^*
--------------------------------
추가내용
3번 질문에서 테두리 그릴때 무슨 레이어 선택하라고 나오는데 Top / Bottom / Pads / Via / Dimension 등등
여러가지가 있는데 무엇을 선택해야 하나요?
작성일 : 12-08-25 22:52
조회 : 456
![Otd [On the desk]](./album_post_files/otd_logo.gif){kind=logo}
1. 녹색부분에 땜질이 되는 곳이죠. 패드(pad)라고 하는 것입니다. 주의하실 것은 pad는 via가 아닙니다. via의 용도는 회로가 윗판과 아래판으로 옮겨 갈때 뚫는 구멍입니다. through hole이라고도 합니다.
2. 원이 겹쳐 보이는 것은 소위 clearance를 나타내는 것일겁니다. 뭐냐하면 그 안에는 소자나 선들이 침범하지 마라라고 내부적으로 표시하는 것입니다. 세모가 되는 것은 어떤 것을 말하는 것인지 모릅니다.
3. 테두리는 작위적인 것 같습니다. 그게 실크로 인쇄되는지 어떤지 OrCAD를 모르기 때문에... 추측만 합니다.
4. 보이는 부분만 봐서는 크게 틀린것 같지 않아 보입니다. 역시 OrCAD를 모르기 때문에 어떤 함정이 있는 모릅니다.^^;;;
기타. 패드 넘버가 안보이는 것 같네요.^^
