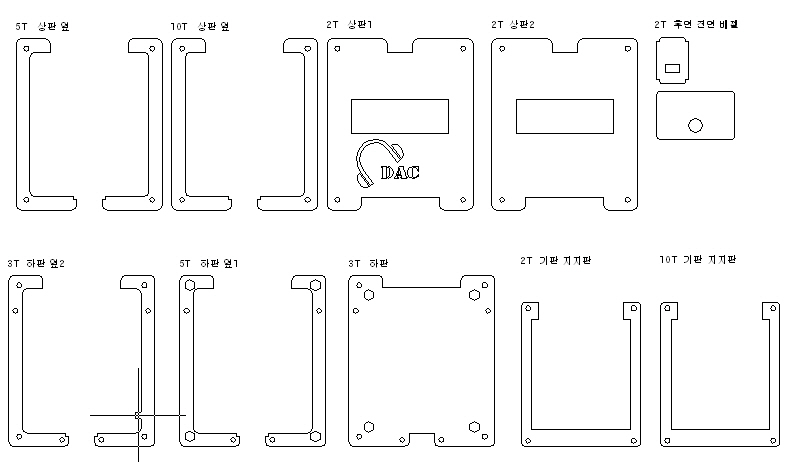

우선 luciel님의 도면을 일부 수정한 도면임을 밝힙니다.

luciel님 감사합니다.

-------------------------------

캐드 명령어도 다 잊어버려서 발로 수정했습니다.

저는 실수로 도면을 잘못 넘기는 바람에 상판 한장과 기판 지지판 없이 조립하여

이 도면 수치가 정확한지는 잘 모르겠습니다.

수정내역

-체리 스위치가 들어갈 부분 구멍 내기

-헤드폰 및 DAC 심볼 축소 및 이동

-후면베젤 높이 및 구멍 위치 이동

-내부공간 확보를 위한 옆면 5T 추가

-기판 구조 차이로 인한 지지판 구조 변경

*기판 모서리부분을 좀 갈아내셔야 합니다.

Luciel님의 설계 의도대로 아랫면에 너트를 매립시키고 접착제로 고정시엔

M3볼트 30mm, 18mm정도가 필요합니다. (살짝 남을겁니다.)

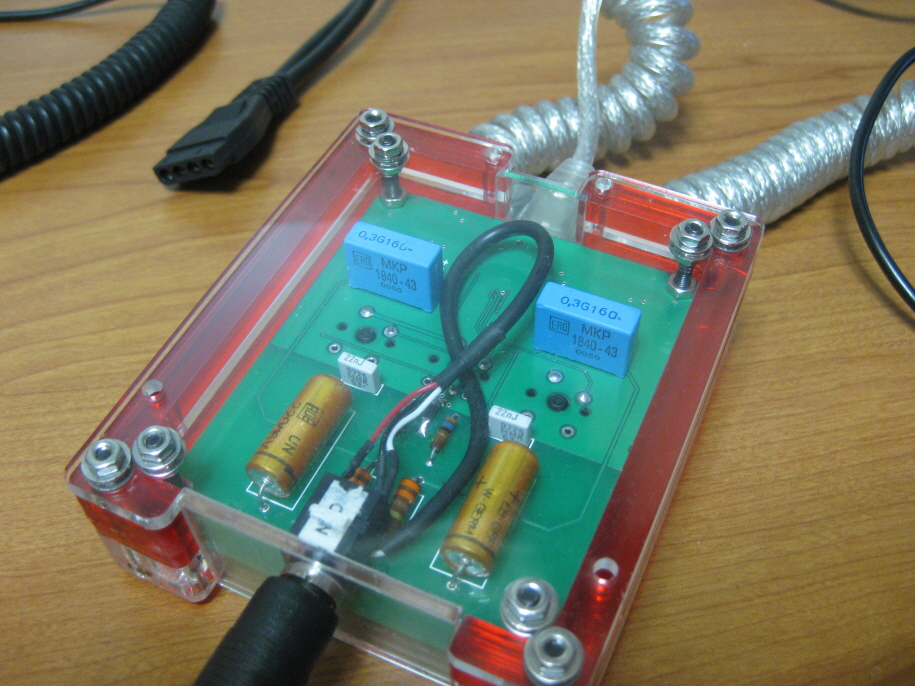

위 사진처럼 후면에 와샤와 볼트로 마무리할시에는 각각 2mm쯤 더 길게 하시면 됩니다.
