오늘 눈알이 빠지도록 애플 G5 멤브레인 회로를 땄는데요.
결국 다 읽긴 했는데 몇 가지 이해가 안가는 부분이 있습니다.
Col이 19개 Row가 10이어서 총 190개의 입력단자를 수용할 수 있는 구조에서
109개의 키만 사용을 합니다.
그런데 희안하게도 멤브레인회로에는 113개의 원이 있습니다.

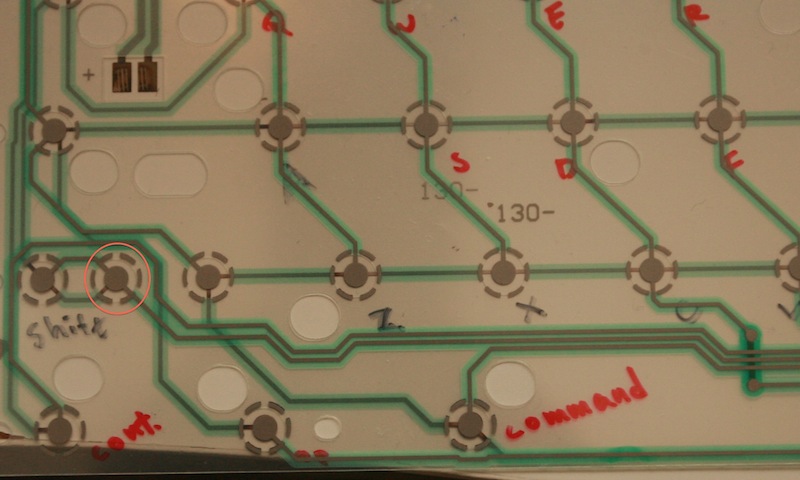

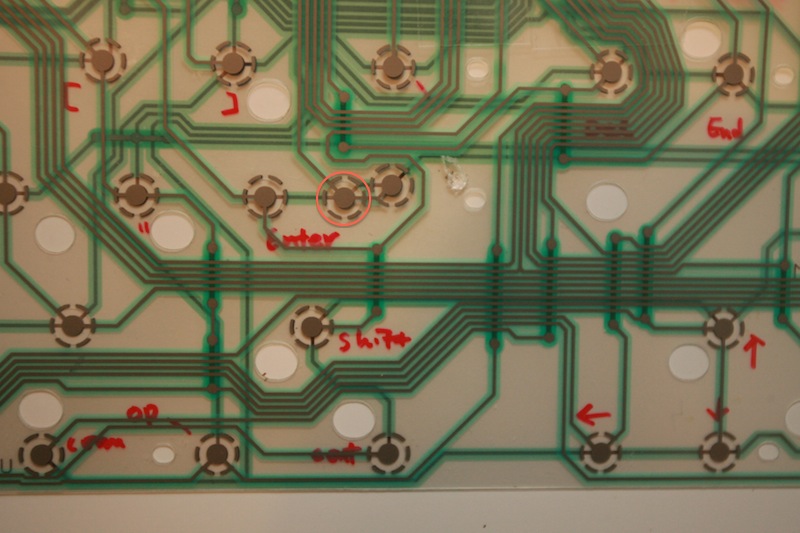

4개의 추가 원은 왼쪽 Shift주변에 2개, 엔터기 주변에 2개가 더해져서 총 113개의 원입니다.
그림을 보시면 이해하기 쉬울 것 같아 올려봅니다.
실제로 키가 눌리는 원은 빨강원형으로 표시를 한 부분이고 좌우로 있는 두개의 여분의 원은 스위치가 건드리는 부분이 아니고 할당된 키도 당연히 없습니다. 제가 궁금한 부분은 주옥션을 썰어서 패턴을 죽이고 풀와이어링을 애플 G5멤브레인 회로에 맞춰서 하게 될 때 1. 이 남는 부분들은 어떻게 처리를 해야 하는지,
2. 이 여분의 원들은 무슨 이유로 여기 있어야 하는 것인지 3. 만약 이 멤브레인과 같은 회로의 pcb를 제작하게 된다면 이 부분을 어떻게 처리해야 하는지 궁금하네요.
작성일 : 11-12-16 14:11
조회 : 456
