제조사 - (주)스카페이스 ^^ㅋ
품명 - 스위치 스프링 압력 측정기
주재료 - 아크릴, 스뎅ㅋ 볼트 너트

기계식키보드를 어느정도 알아가면서 너무너무 궁금했습니다.
과연 우리가 흔히 말하는 키압(눌림값,입력값,상수,탄성 .....등으로부를 수있는)은 몇그람일까.

체리발표의 스팩도있고
공구 스프링의 경우 제조자의 스팩도 있긴하지만
각각의 측정방식은 동일한지 실제 측정방식이 어떤지 정확히 알 수 없었습니다.
변태축 작업을 하면서도 그렇고 구형과 신형 스위치를 눌러보면서도 그렇고...
뭔가 그 오묘하게 다른 키압을 단지 느낌으로만 설명하기엔 늘 아쉬웠습니다.

오랫동안 생각하던것을 드디어 만들어보았습니다.

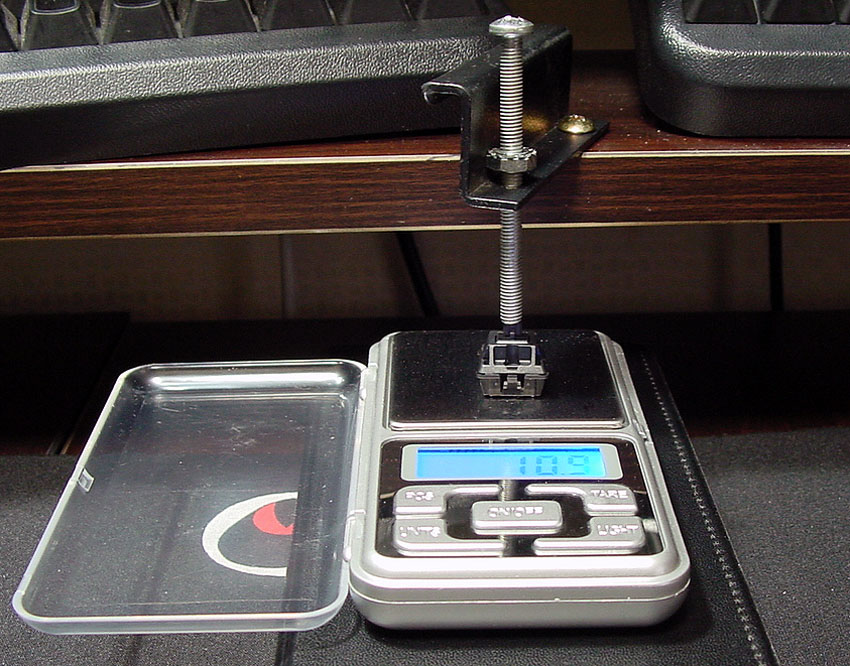

전자저울을 구입한후 1차로 프로토타입을 만들어서 테스트 중....  ㅡㅡ;;

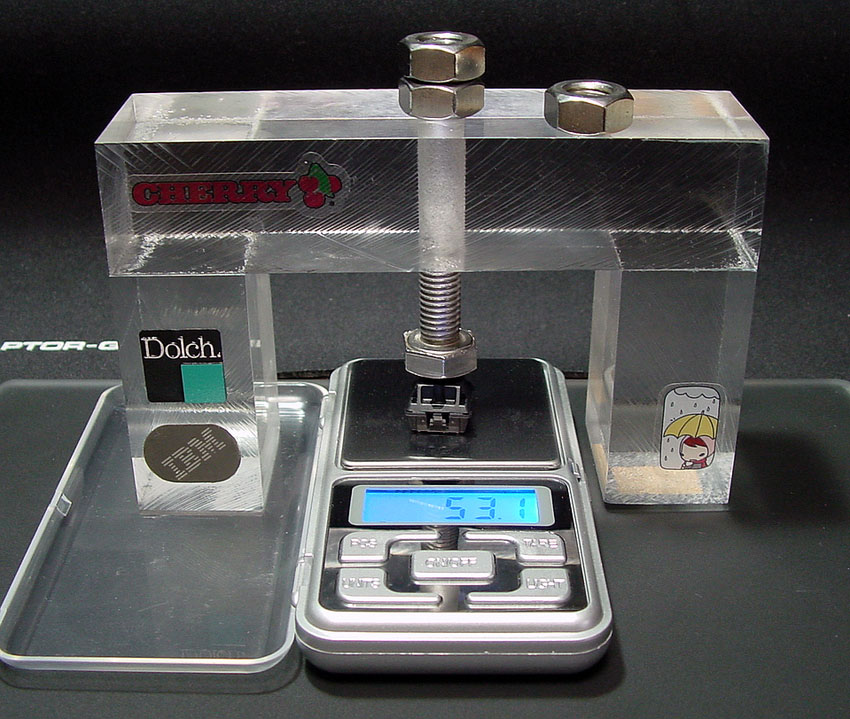

보완점을 찾은후 첫 제품을 만들어보았습니다.... (우하단 비오는날 스틱허 주목 ㅡㅡ;)

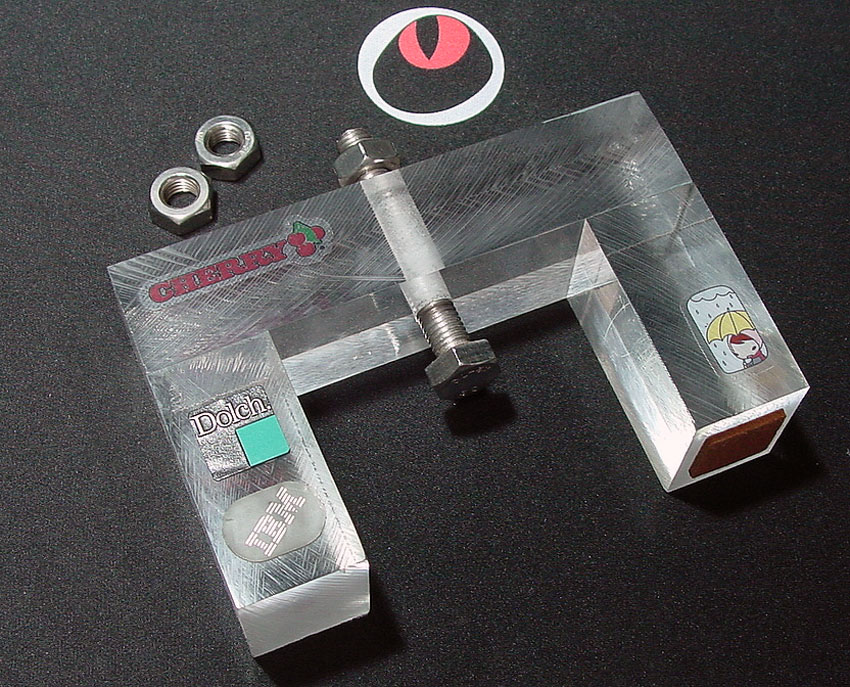

구조는 간단합니다.
가운데 볼트가 조립된 스위치를 누르는 방식입니다.
볼트의 무게는 45g 이며 너트는 개당 10g 입니다.
너트의 갯수를 조절해서 110g까지 무게 조절이 가능합니다.

너트를 조절하여 자유낙하 높이를 조절합니다.
즉 멈춤장치가 있으므로 아무리 세게눌러도 스프링압력만 측정되게됩니다.
체리스위치의 경우 키눌림깊이인 4mm보다 약간 작게 세팅한후 측정합니다.
- 체리,알프스,러버돔 ... 어떤형태라도 측정가능합니다.

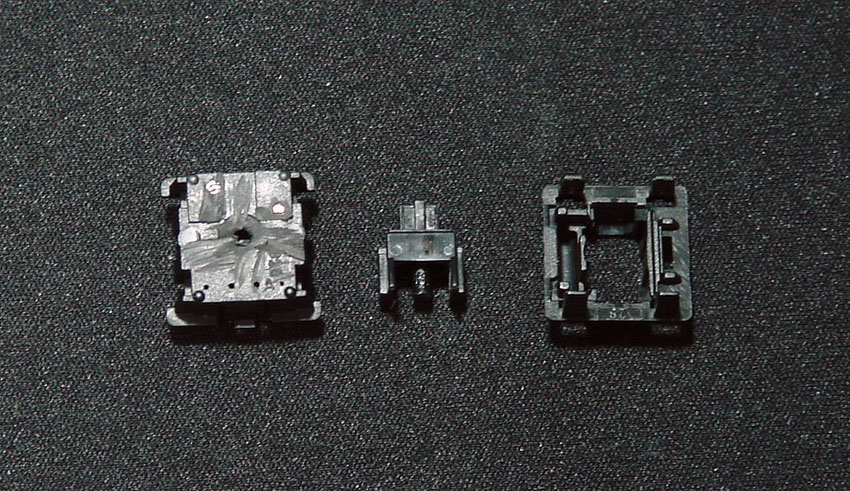

측정용 스위치는 흑축입니다.

하우징 바닥의 돌기와  슬라이더 밑봉을 제거하여
슬라이더가 눌리더라도 움직임 없이 수평이 되게 만들었습니다

초정밀 측정까지는 가능하지않겠지만

각각의 스프링을
"한개의 스위치에 조립한후 하나의 측정기구로 측정" ...한다면
충분히 "상대비교로서의 실측자료"는 나온다고 생각됩니다.

시간을 가지고 천천히 데이터베이스를 만들어 봐야겠습니다.... 삽질 ㅡㅡ;

숙변제거! 션~합니닥  ^^ㅋㅋㅋㅋㅋ

비오는 날엔 윤활을 ... 칼라홀릭 스카페이스
