작성일 : 09-08-07 17:34
[기타] 와이즈 커스텀 레이아웃
http://l.otd.kr/VDPFB3I5
 글쓴이 : Panopticon
조회 : 456

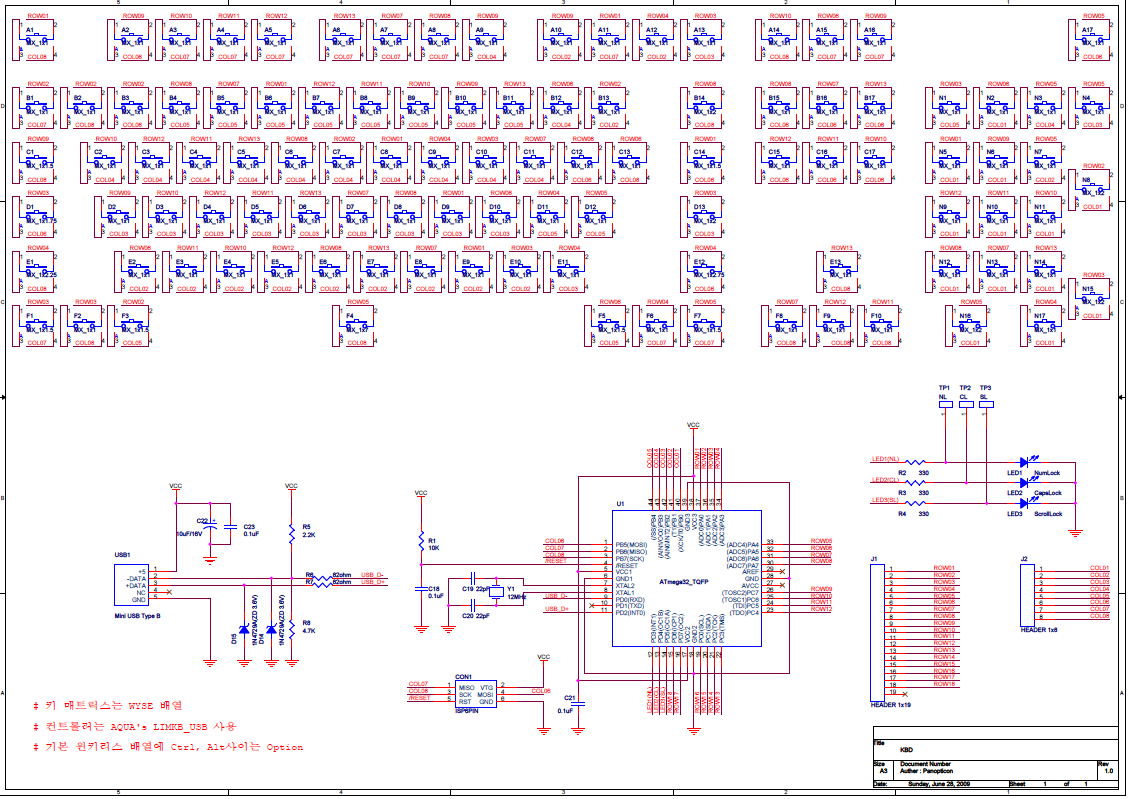

1. 회로도 작성부분


wyse_with_limkb.pdf

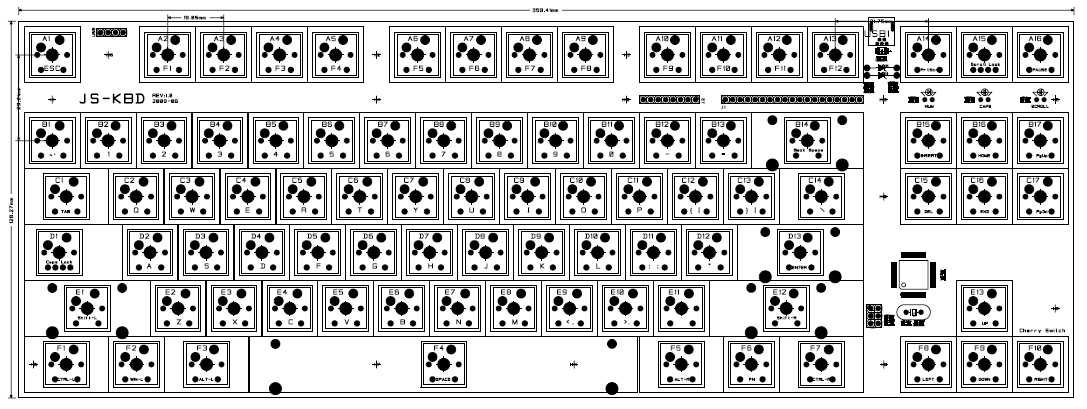

2. 아트웍 디자인



kbd_layout.pdf

나름 커스텀이라고 디자인 해 봤었던 레이아웃입니다.ㅎ



와이즈 배열에 하단열을 기본 윈키레스에 가운데 윈키 혹은 Fn키 삽입용으로 1x1 키캡사이즈 넣고, 컨트롤러는 현재 Aikon 회로 내장시킴. 범용으로 만든다고 이것저것 막 때려넣었네요.



지금보니 어설픕니다.



보시고 잘못된 부분 있으면 지적해 주세요^^


bong 09-08-07 17:36

하단열이 와이즈 가 아니니 NG 입니다~
Panopticon 09-08-07 19:52

그런가요?ㅎ
sidewinder 09-08-07 17:59

흠..회로나 아트웤에 관해서는 전혀 모르지만

무척 고민하신 흔적들이 보이는것 같습니다.
Panopticon 09-08-07 19:54

그 당시에는 고민 많이했는데...
지금 다시 보니 별로네요ㅋ
몽군 09-08-07 18:58

밑에는 세어버 인가요?
Panopticon 09-08-07 19:52

세이버로 작업해 보았어요.
나쁜동화 09-08-07 20:11

아래꺼는 와이즈가 아닌듯 싶습니다. 아시고 계시겠지만 와이즈 스페빌라이저는 기판이 아닌 보강판에 체결됩니다. 만약 체리식 스테빌라이저를 쓰시다면 언터키의 스테빌라이저는 뒤집혀야합니다. 와이즈의 스페이스바는 조금 더 길지요.
Panopticon 09-08-07 20:54

아하..그렇군요. 다시 확인해 보겠습니다. 멋도 모르고 데이터시트만 보고 작업한 것이라 오류가 많을거라 생각했는데 도움 말씀 감사합니다^^
스타도리 09-08-08 13:23

먼지 모르겟지만 정말 대단하십니다.!
Panopticon 09-08-09 14:16

사실, 알고 보면 별거 아닙니다~ㅎ
카프리옹 09-08-08 22:45

"멋도 모르고 데이터시트만 보고 작업한 것..."인데도 멋집니다.^^
Panopticon 09-08-09 14:17

워낙에 초짜라 부족한 면이 더 많습니다^^
망고땡 09-08-10 10:26

헐.. 외계어군요.
