작성일 : 11-05-19 00:44
[제품/정물] [조립기] 저도 더치트 조립기 한번....
http://l.otd.kr/VDPFB3I5
 글쓴이 : 노발리스
조회 : 456

안녕하세요. 노발리스 입니다.



뭐 조립기 라고 할 것도 없습니다.

조립기 올리려고 사진을 찍은 것이 아니어서 조립 과정이 군데군데 빠져 있습니다.

그냥 사진이나 많이 올려 보죠......^^;

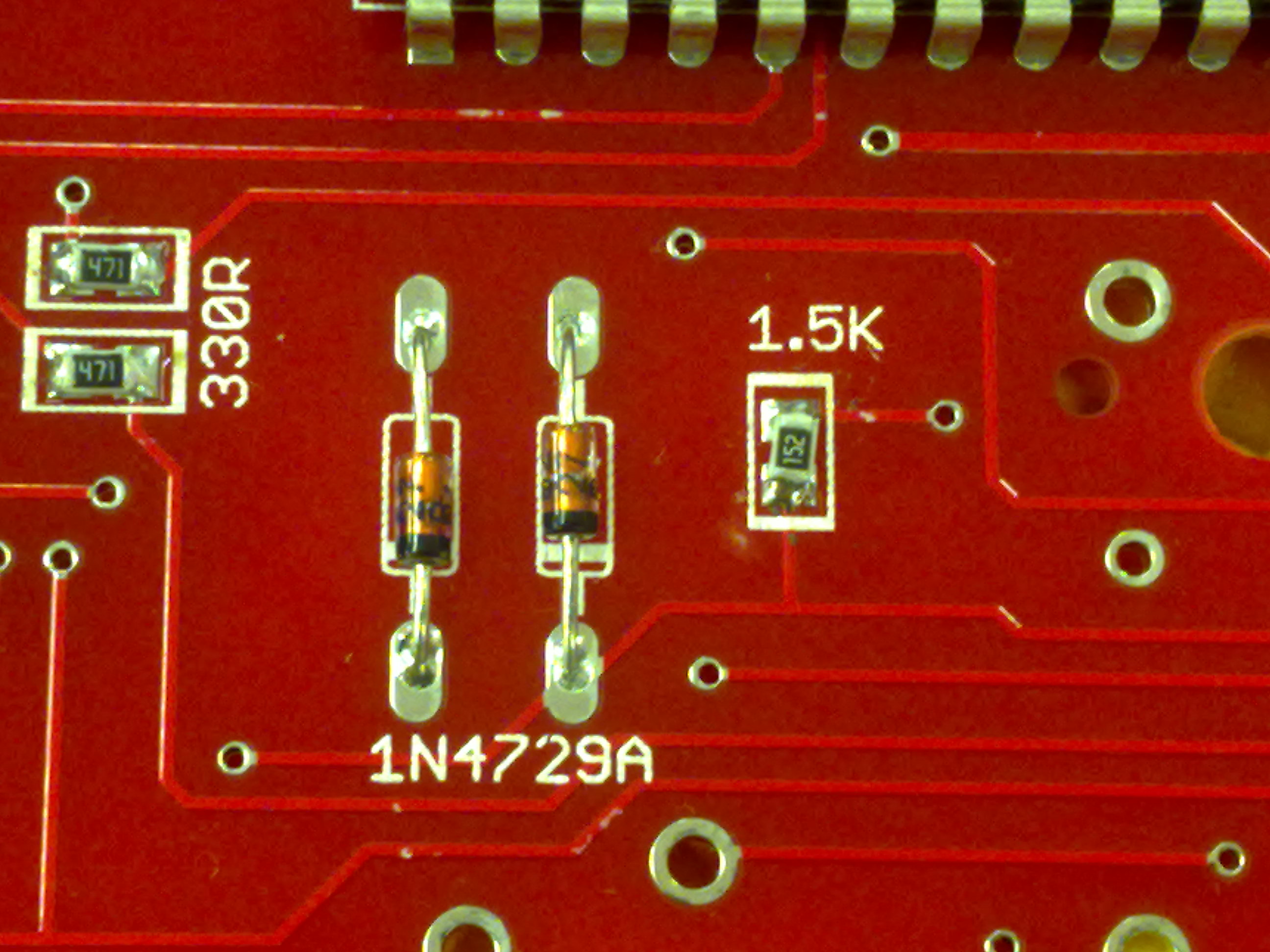

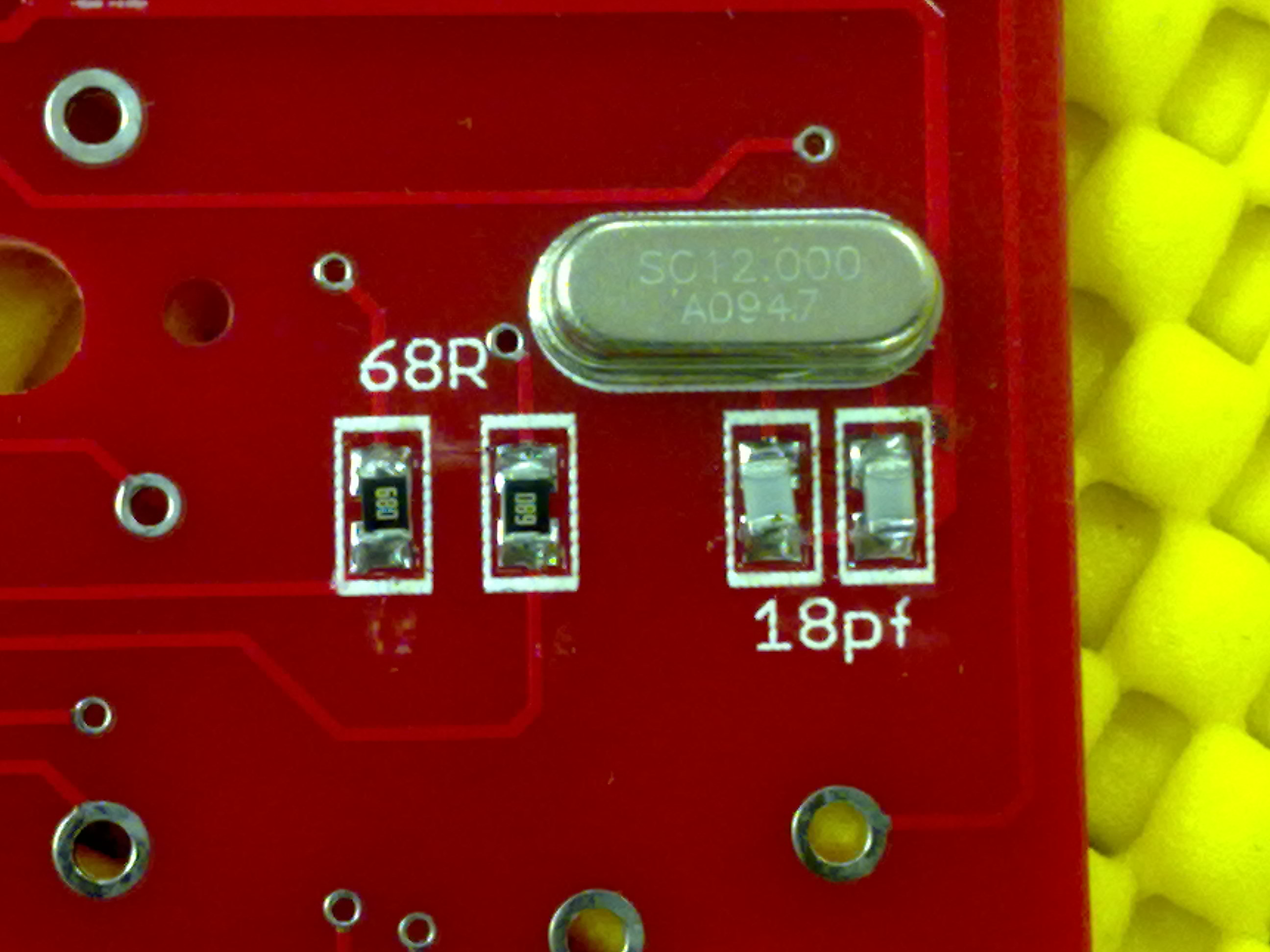

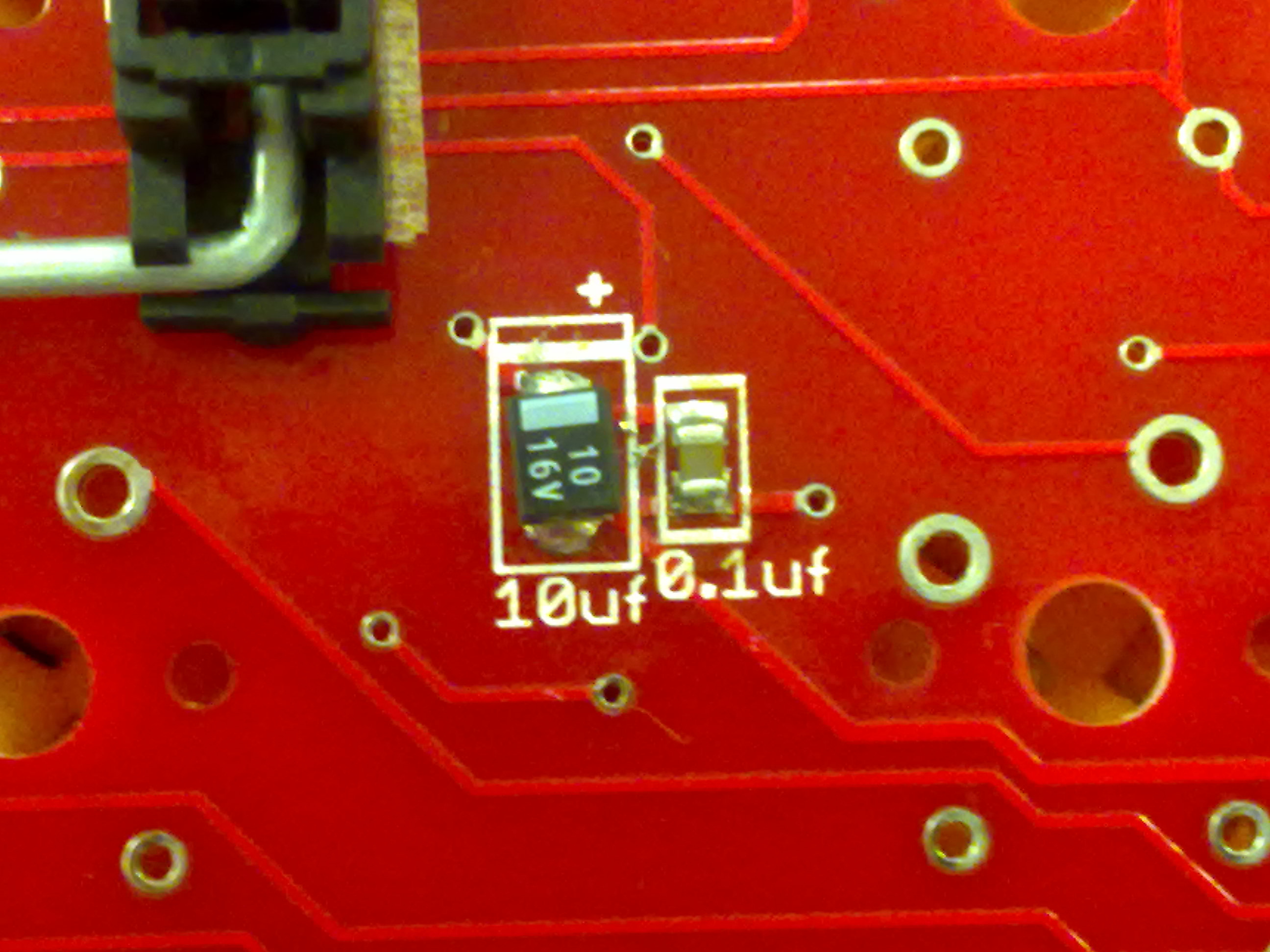

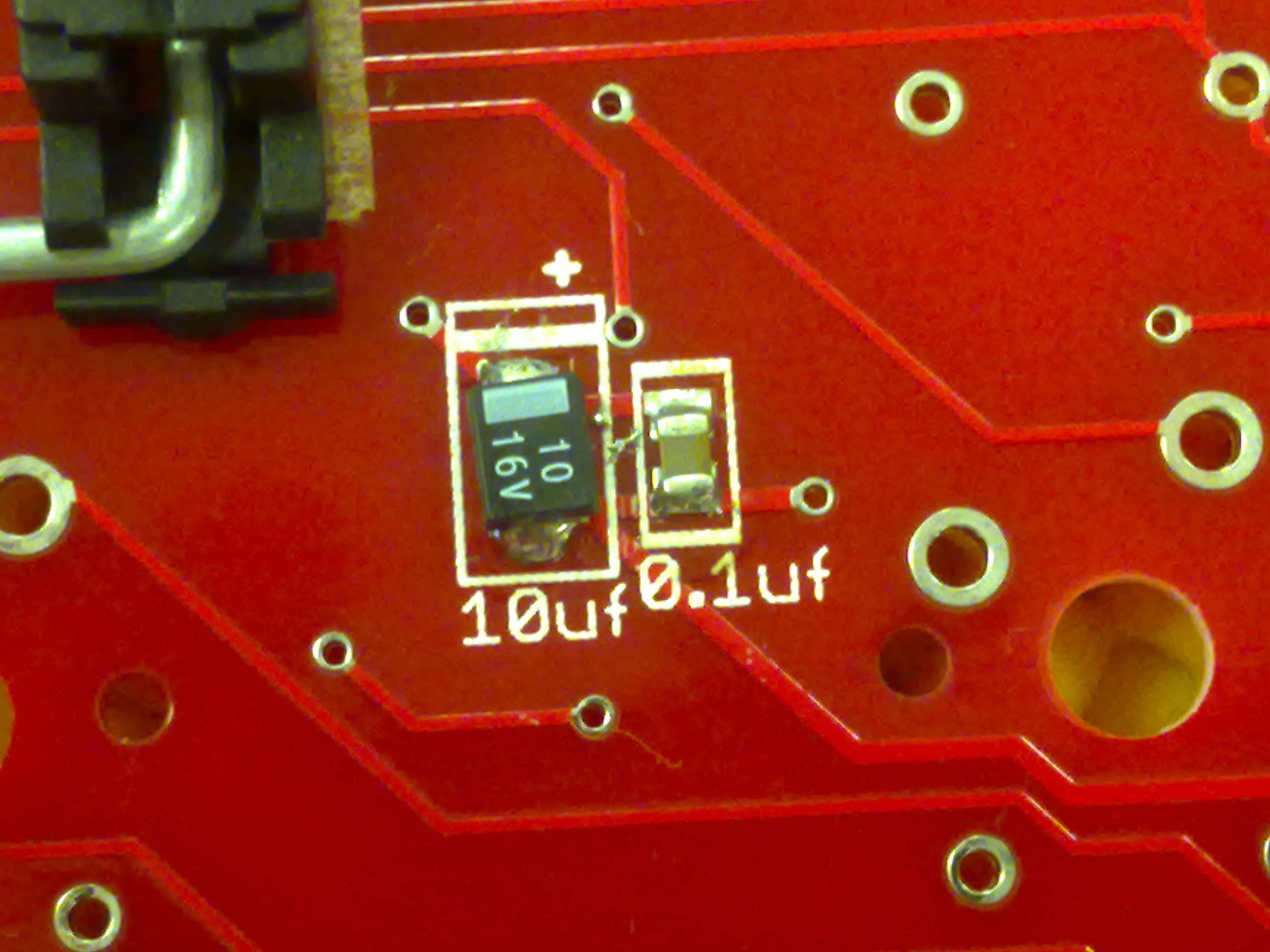

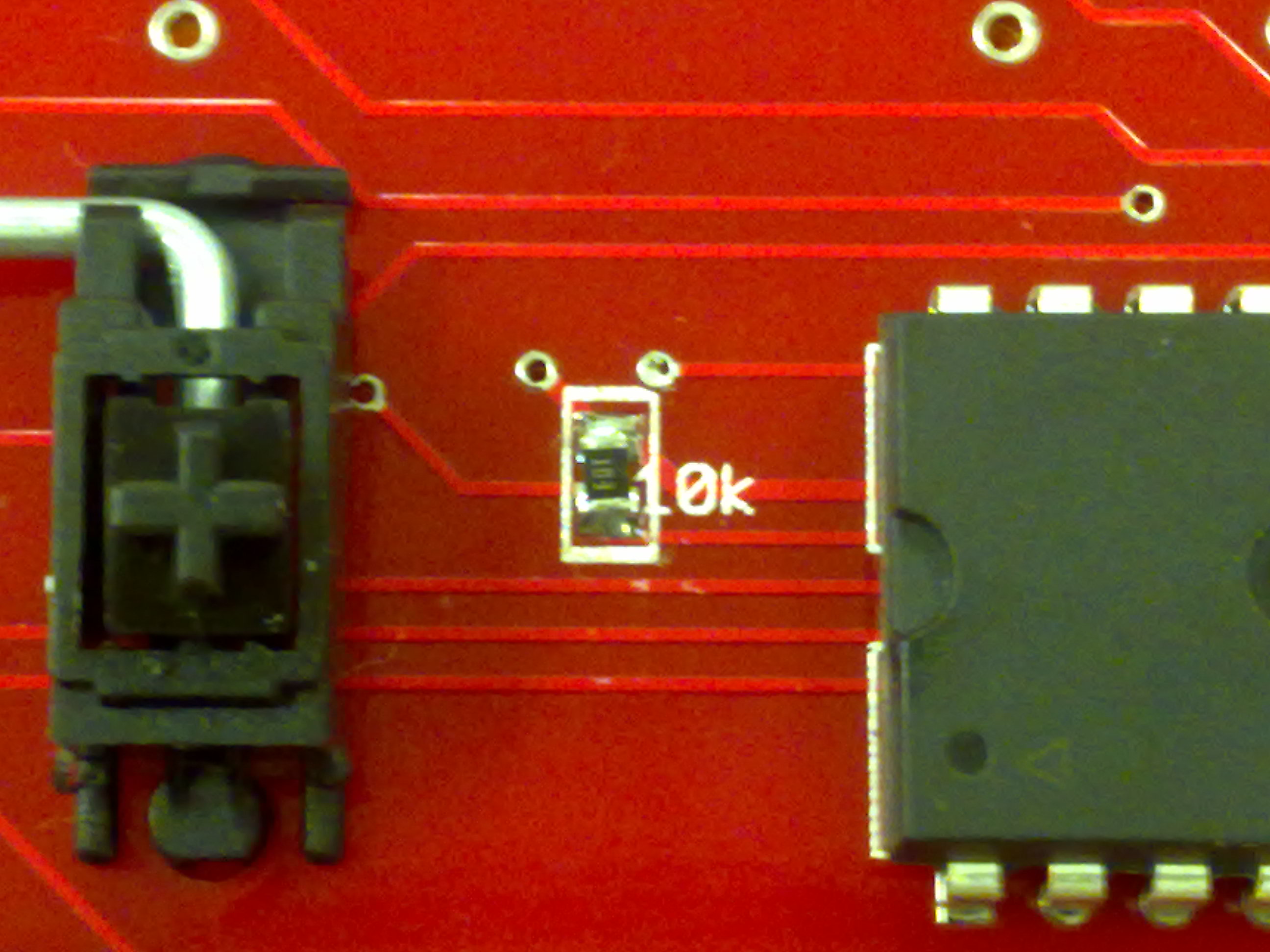

처음은 기판 소자땜 위치 입니다






케이블 연결, 펌업 과정은 사진을 못 찍은 관계로 과감히 생략입니다.....^^;

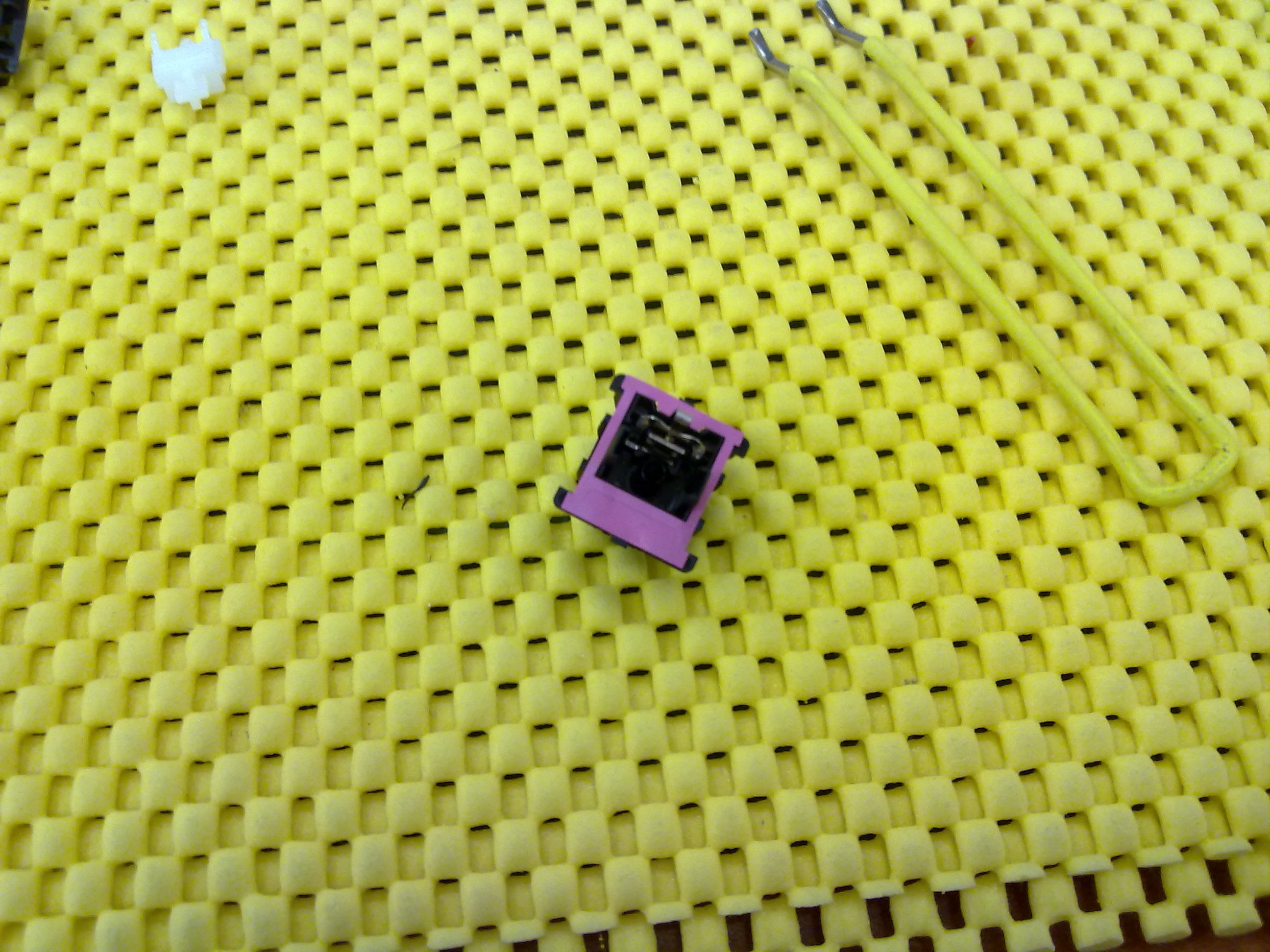

스위치 윤활은 저질 체력으로 인하여 패스~~ 에고~ 이리 저리 조립 과정이 생략되네요.

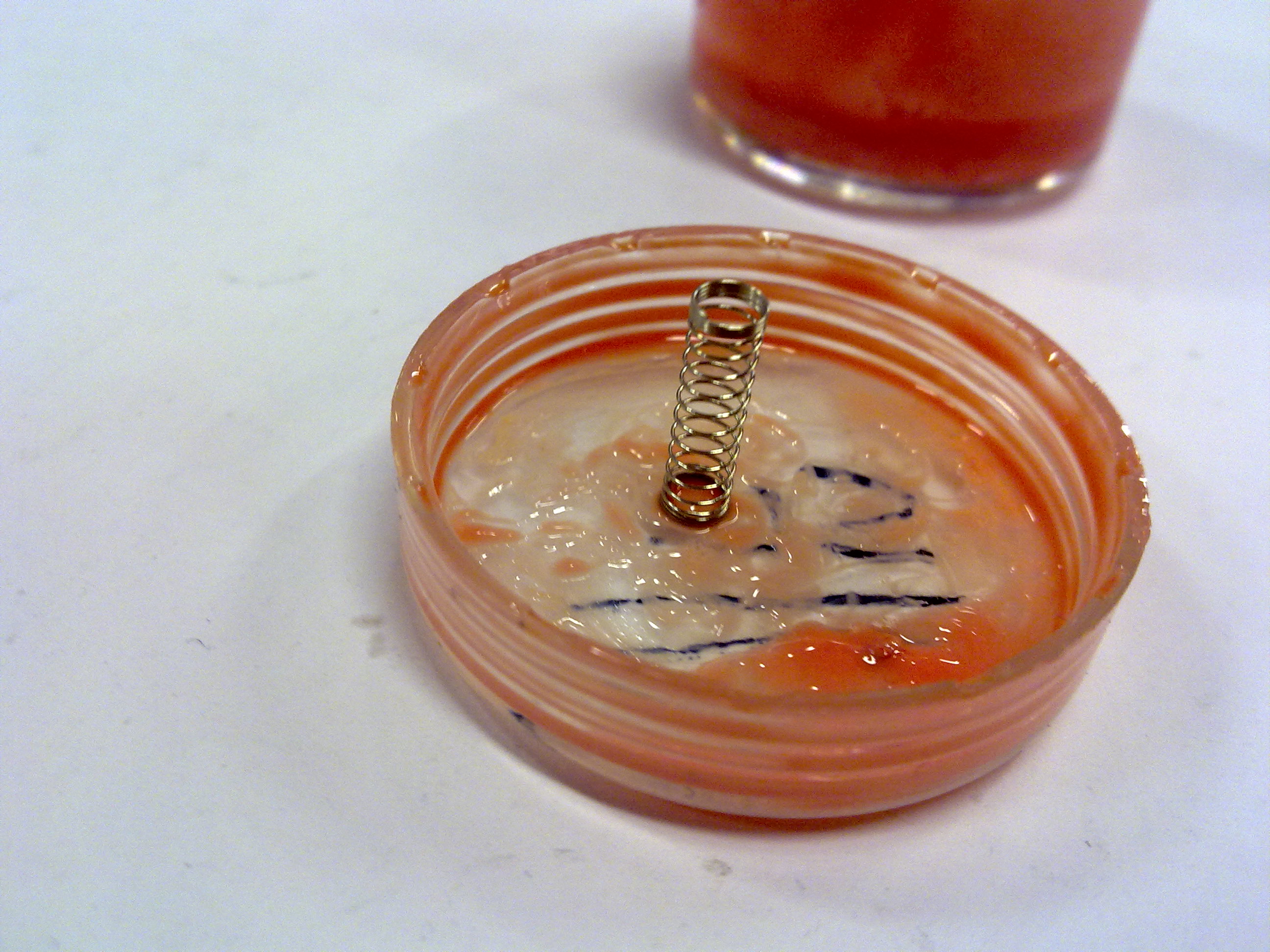

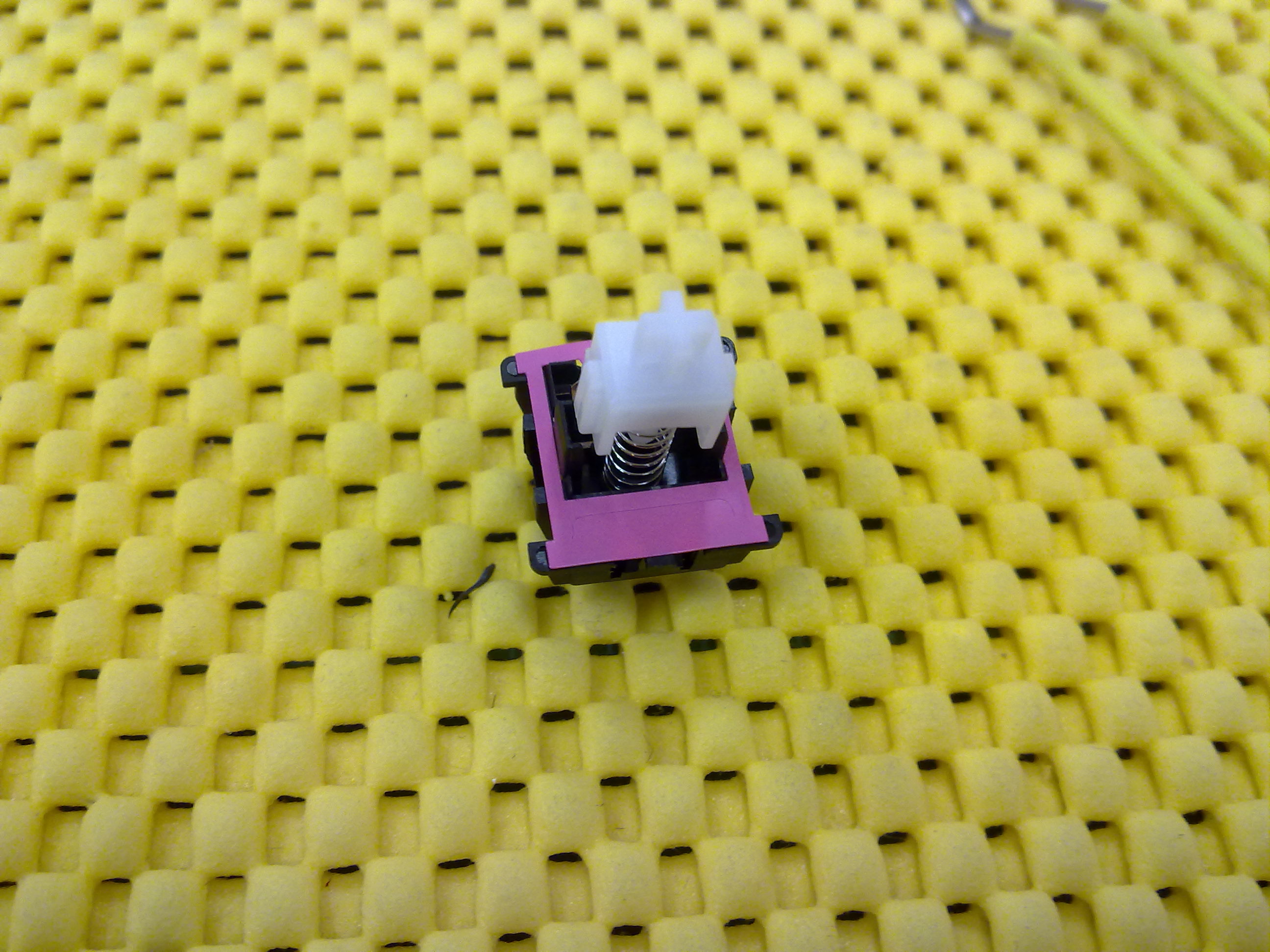

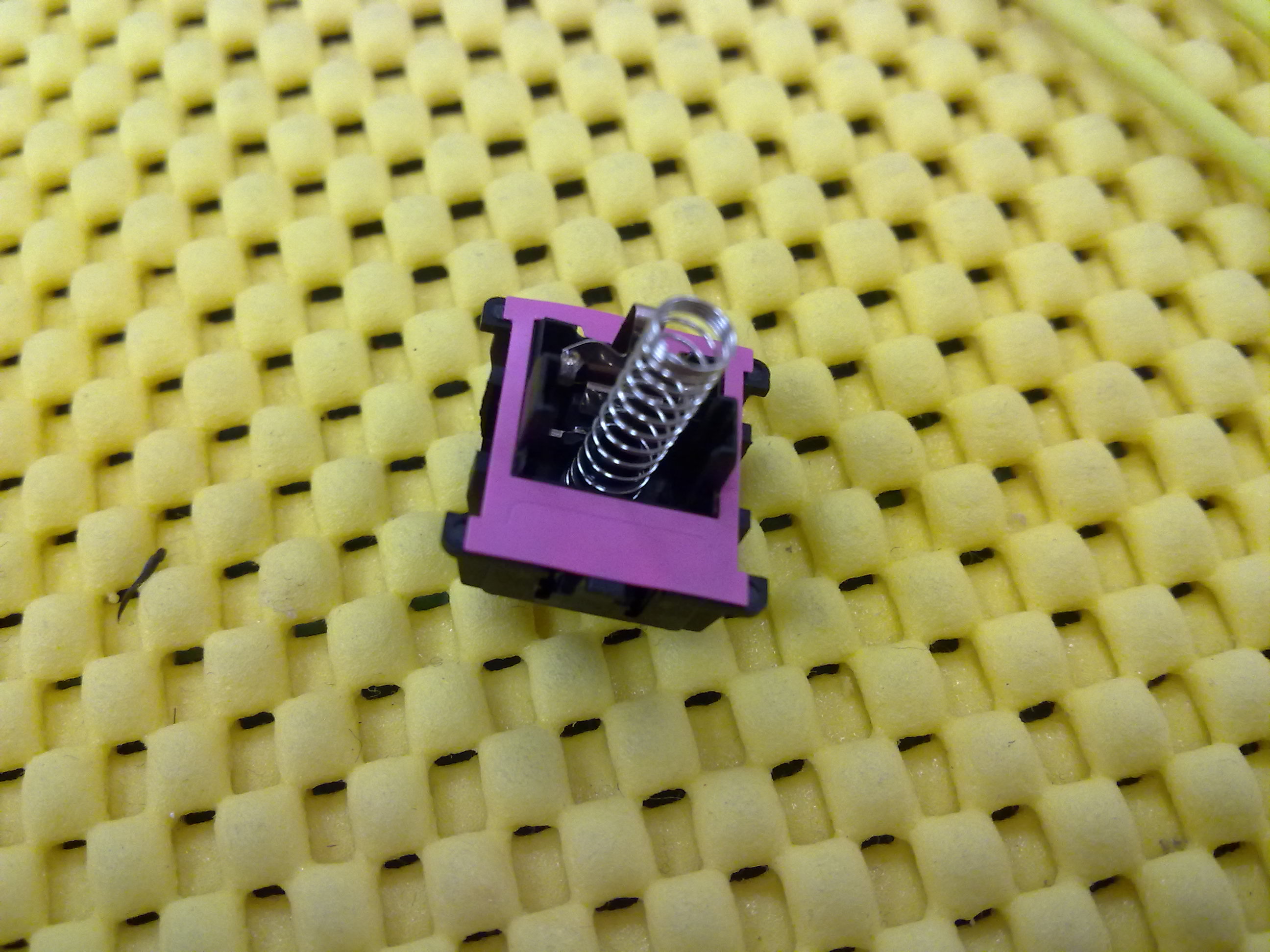

하지만 스프링 윤활은 찌걱거림을 없애 주기 위해 저질 체력이지만 진행 하였습니다.

스프링 윤활액(성분은 며느리도 모른답니다....^^)은 응삼공표 윤활액입니다.

응삼공이 주면서 빨간약 보다 상위 버전으로 점도가 훨씬 강하여 아주 조금만 살짝 찍으라고 하였습니다. 스프링을 살짝 찍어 하우징에 체결하면 타건시에 윤활액이 스프링을 타고 올라 오면서 찌걱거림을 없애 준다고 합니다.

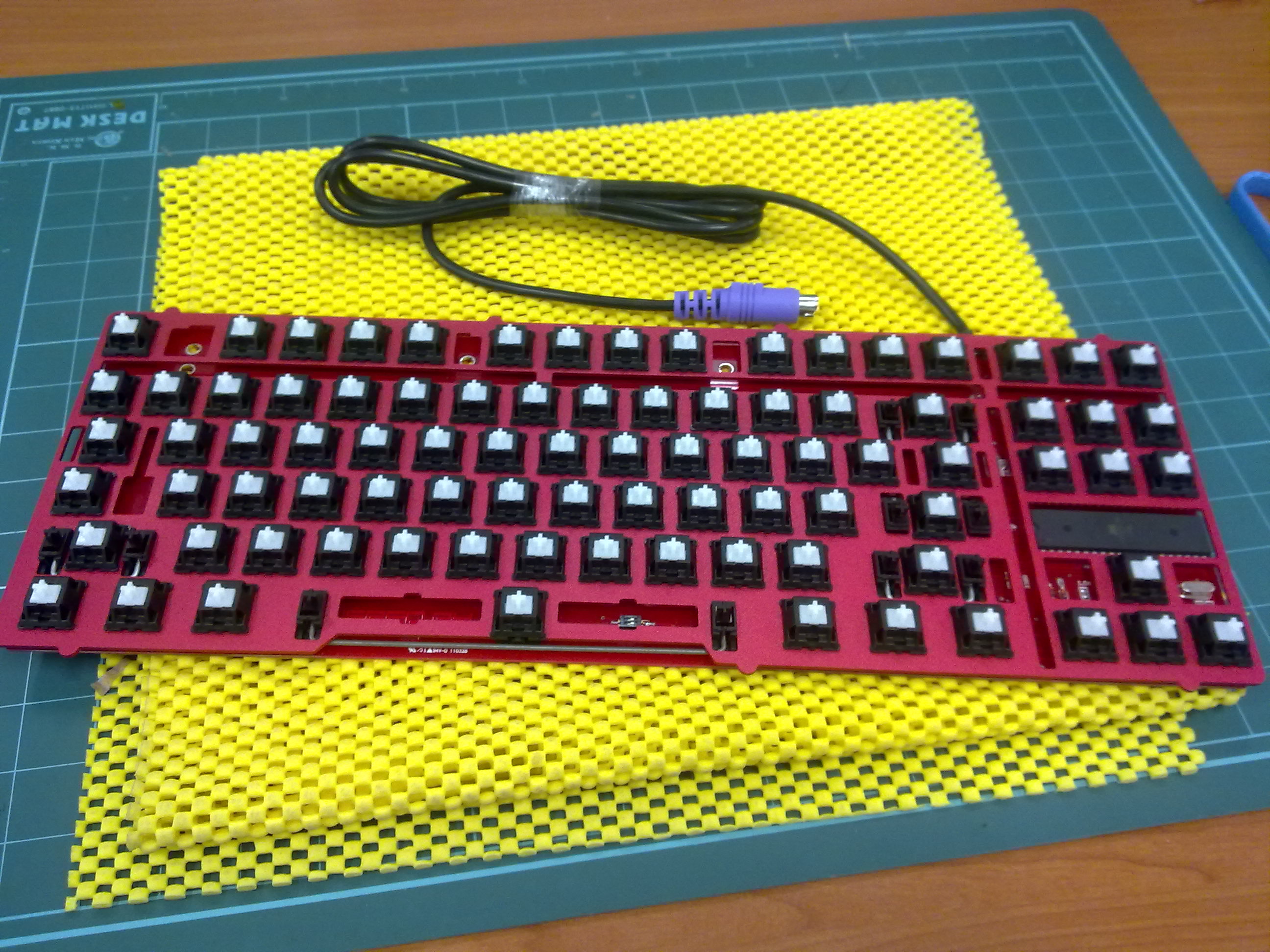

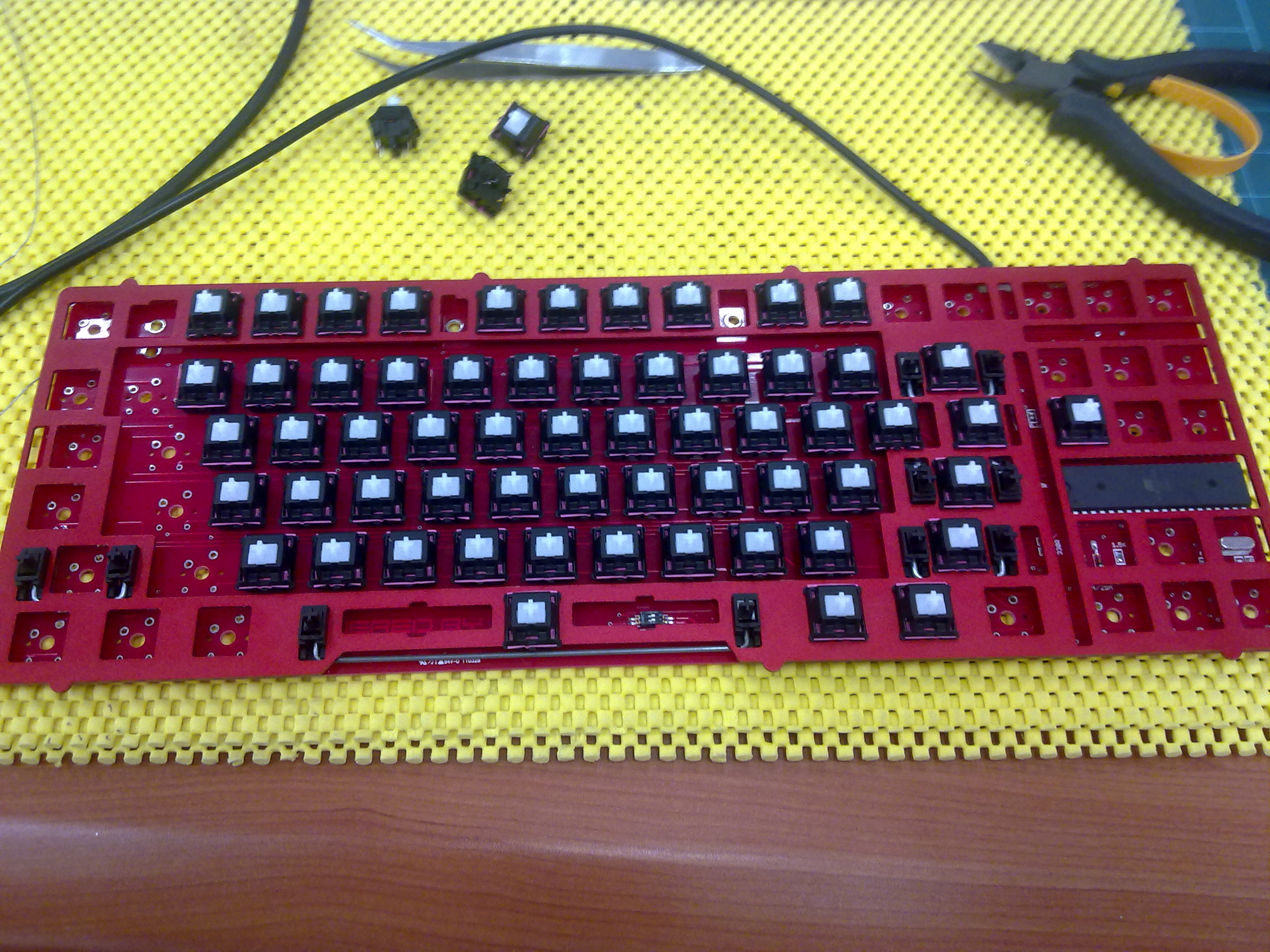

기판에 스테빌 장착 후 보강판을 올리고 스위치를 체결합니다.

이런 스테빌 윤활 과정과 기판 위에 눈썹 테이프 작업 과정은 또 빠졌네요...ㅠㅠ

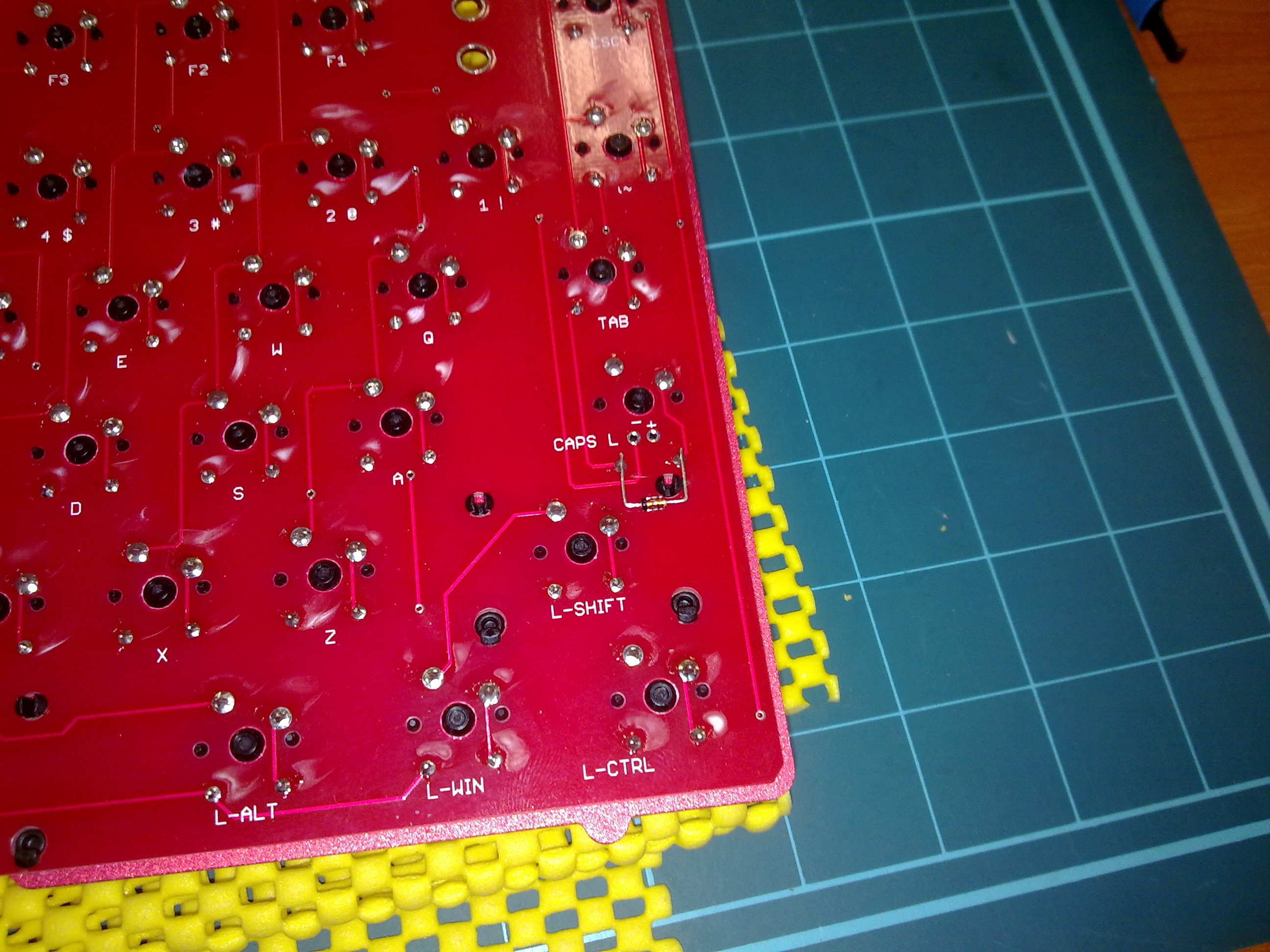

그래도 열심히~~ 꾹꾹~~ 스위치를 기판에 체결 할때 손가락이 넘 아파서 골무를 산다고 하는게 계속 까먹는군요..  아파도 꾹꾹 눌러서 체결 합니다.

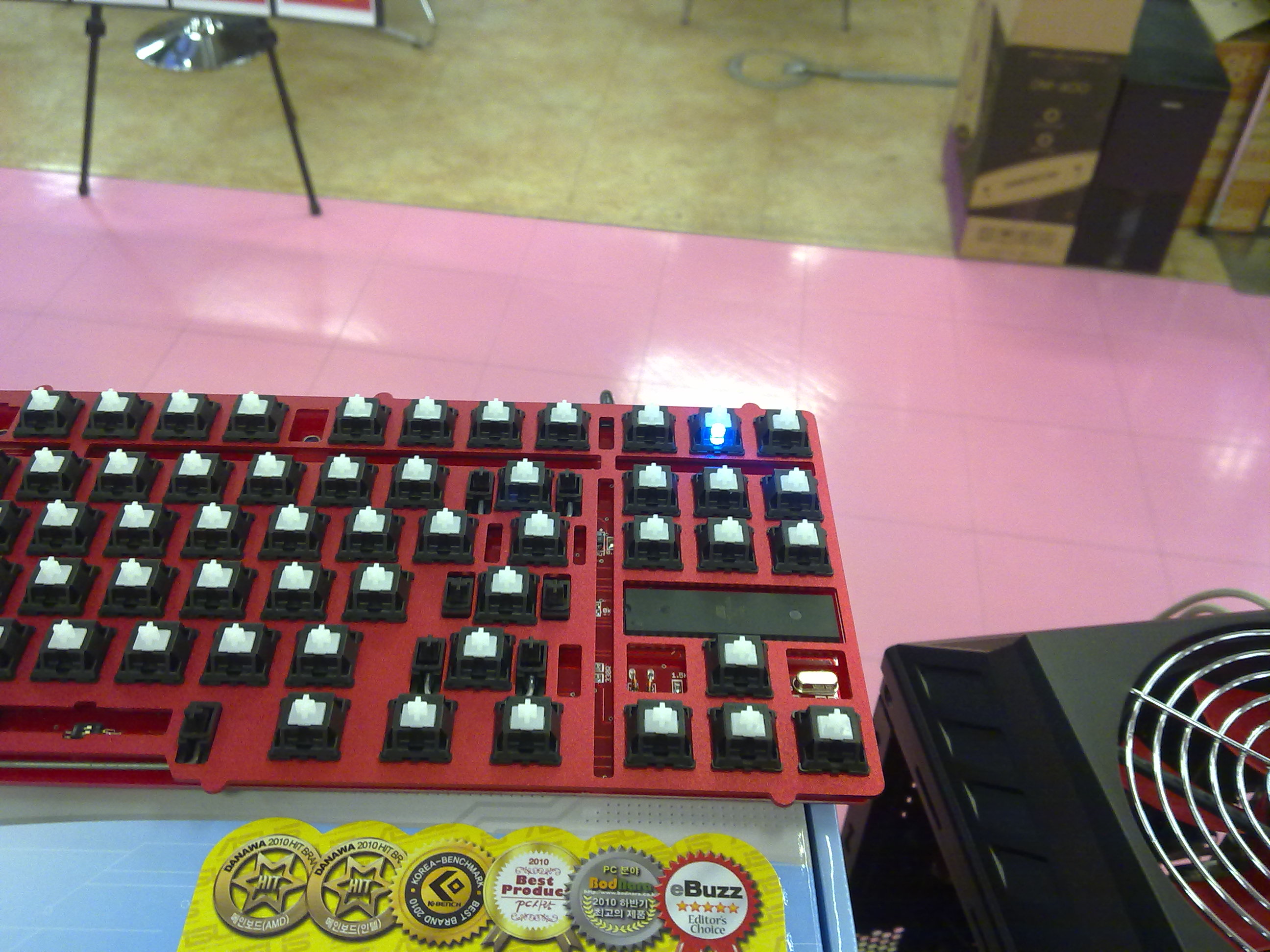

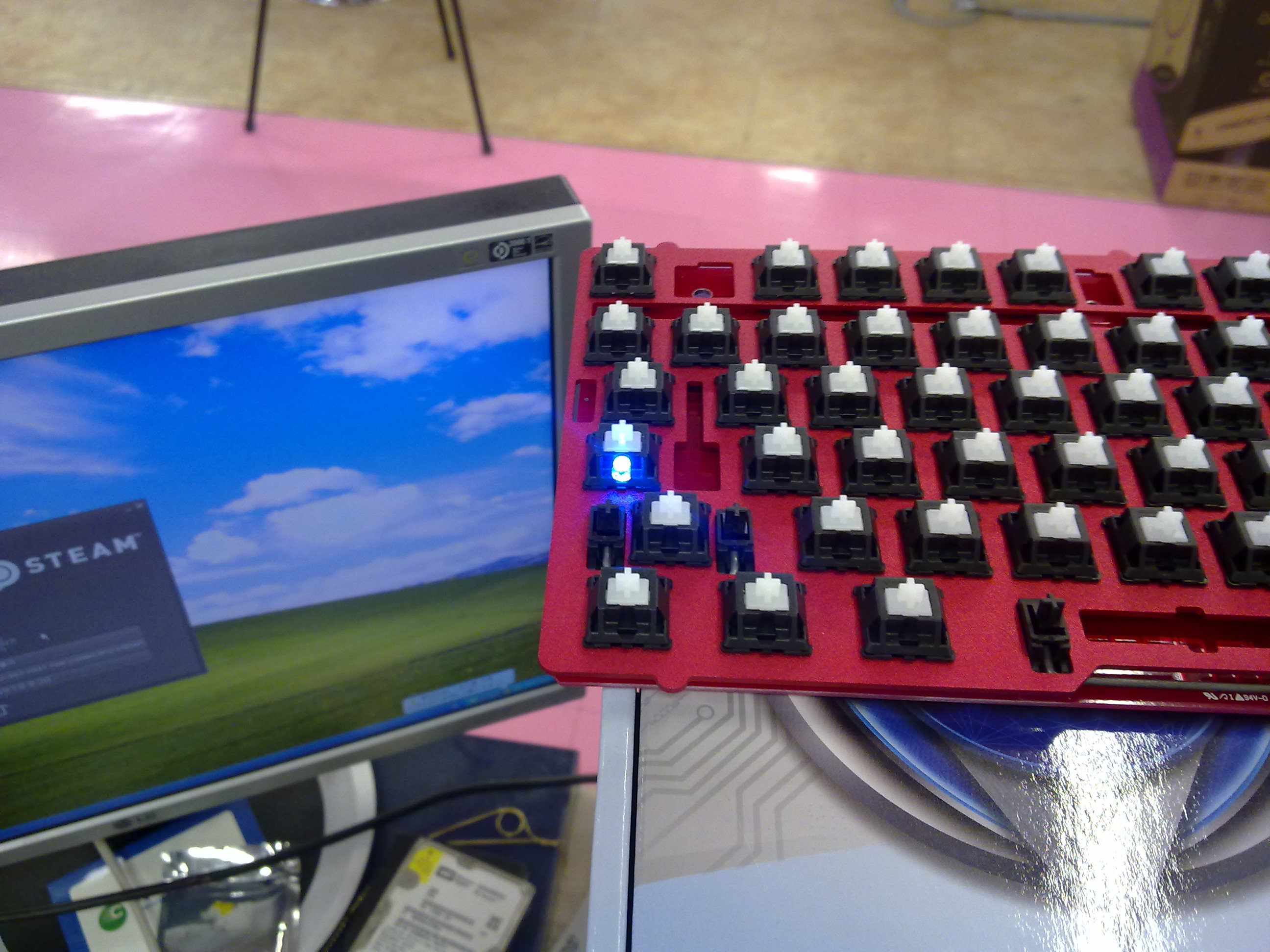

LED테스트

LED를 파란색으로 넘 많이 사 놓아서 다른 선택의 여지가 없네요... 그래도 전 파란색이 좋아요.

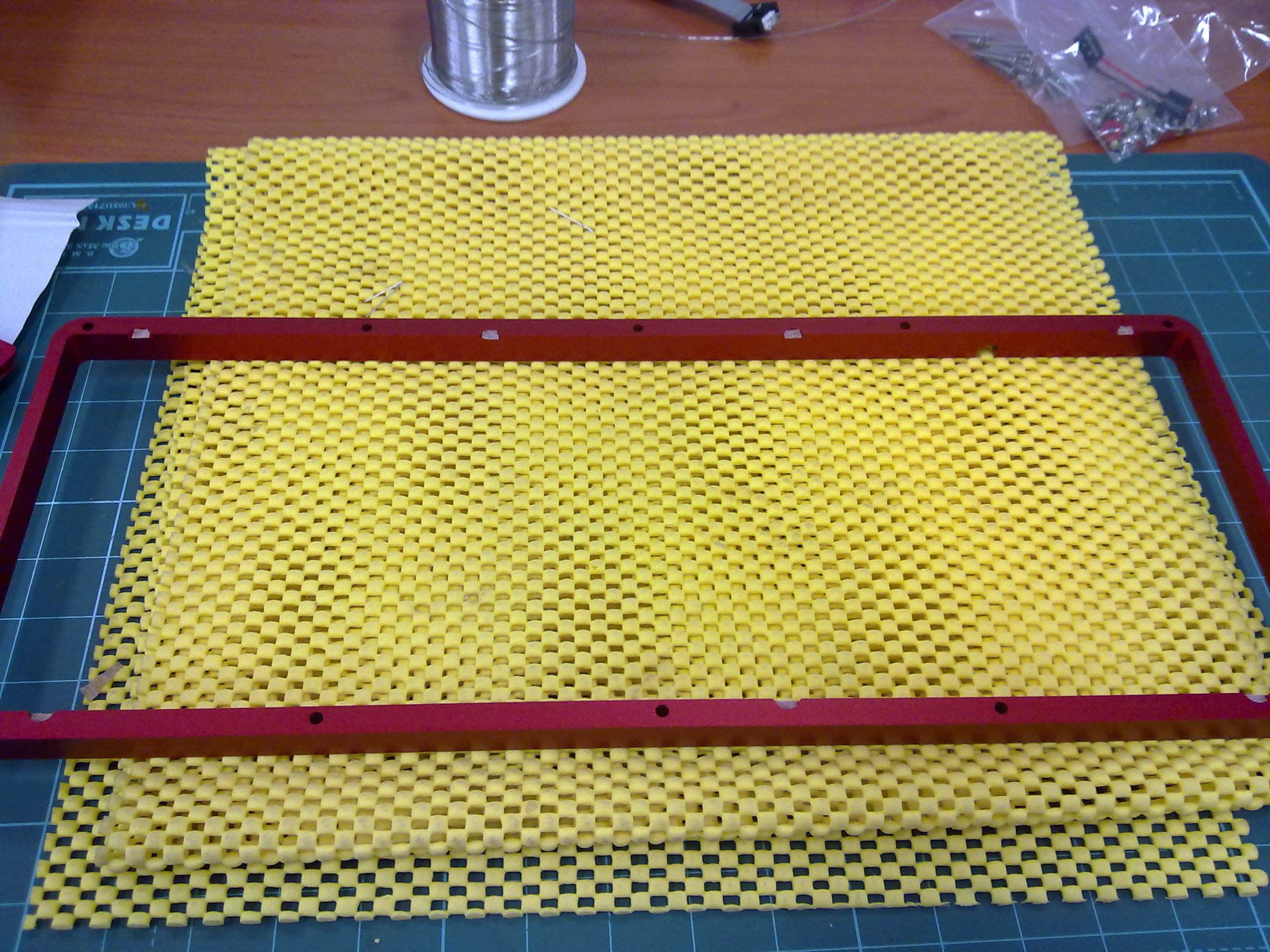

뭐 다 빼먹고 벌써 하우징 체결 이네요...^^;

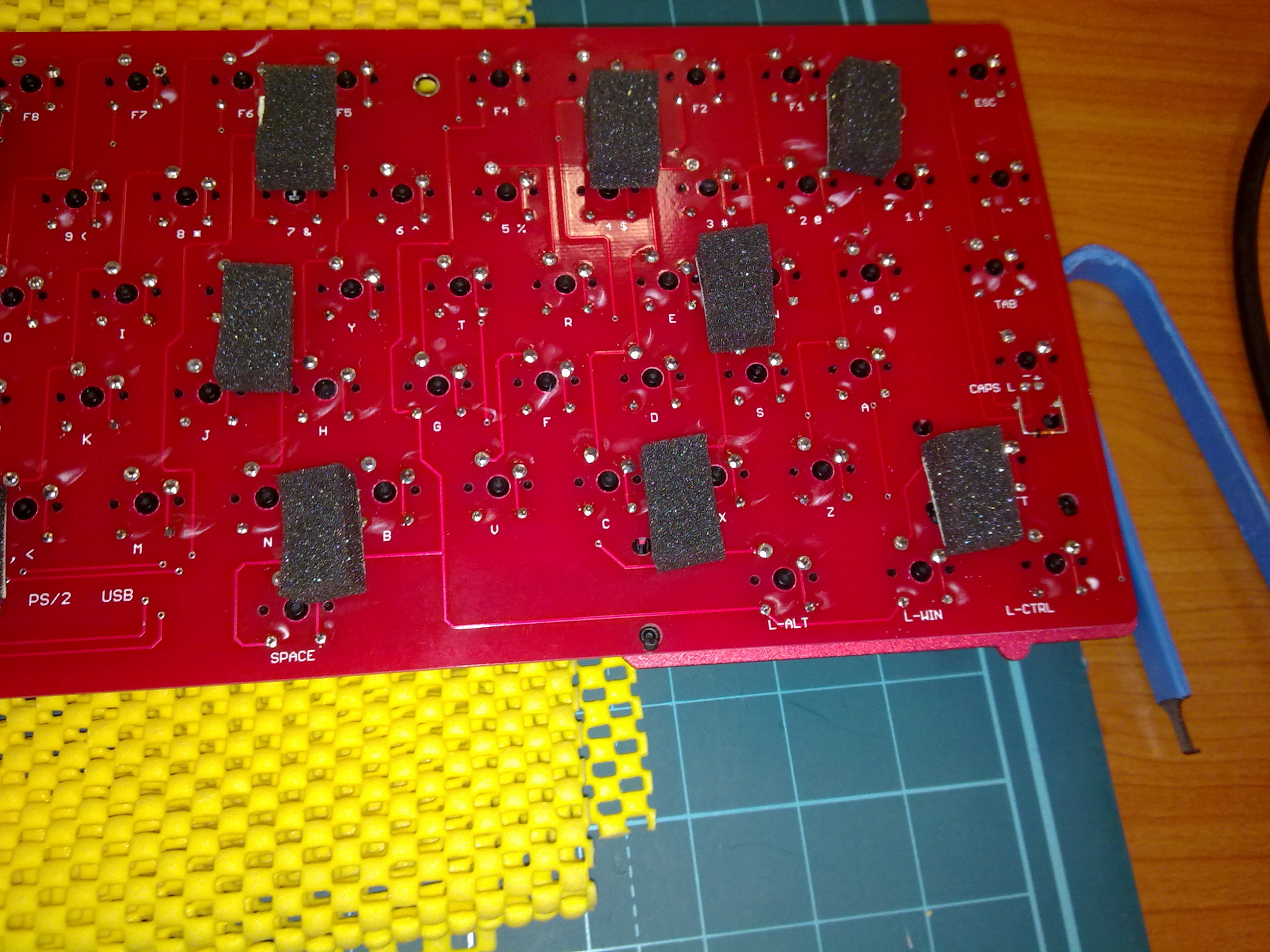

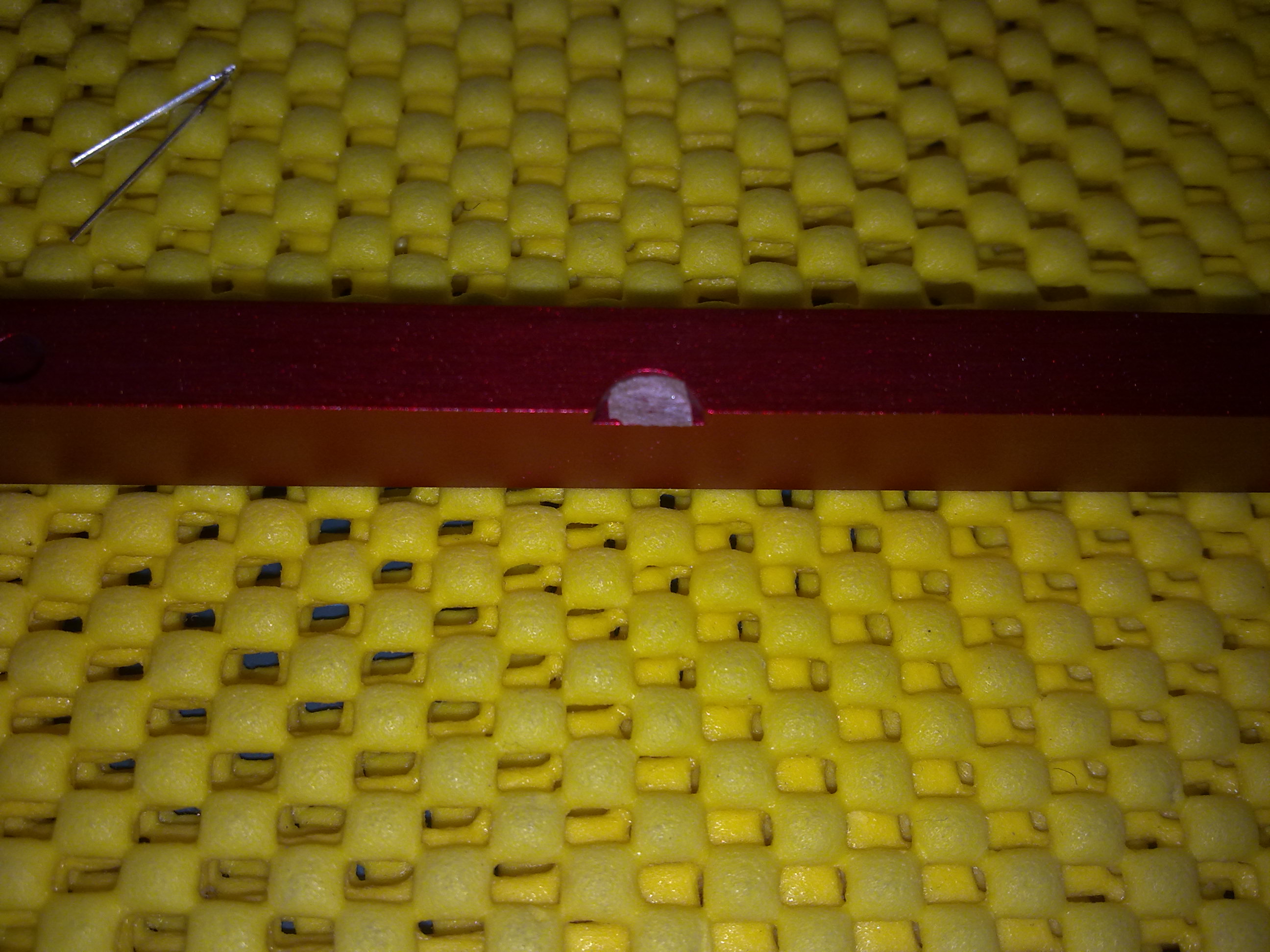

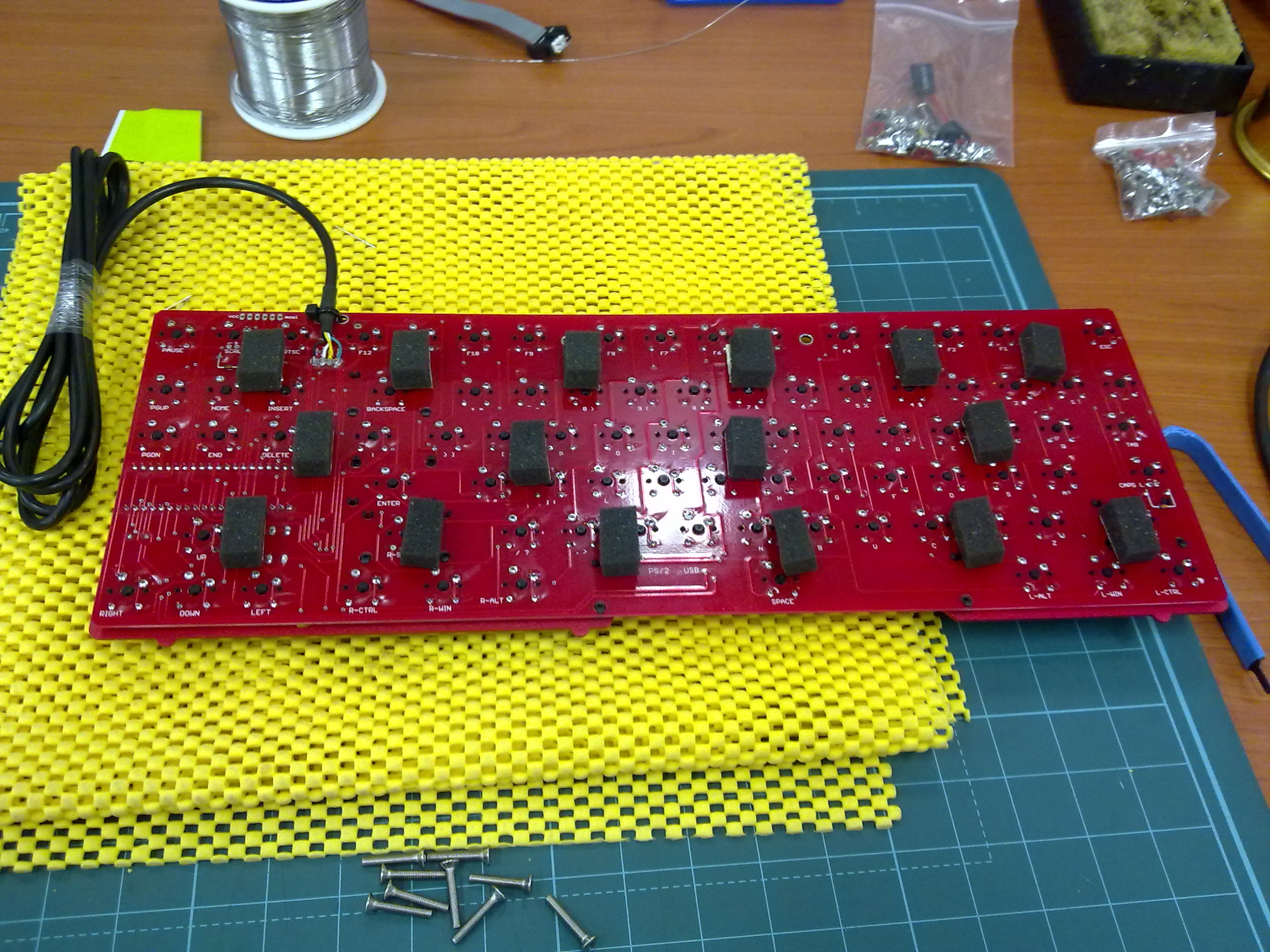

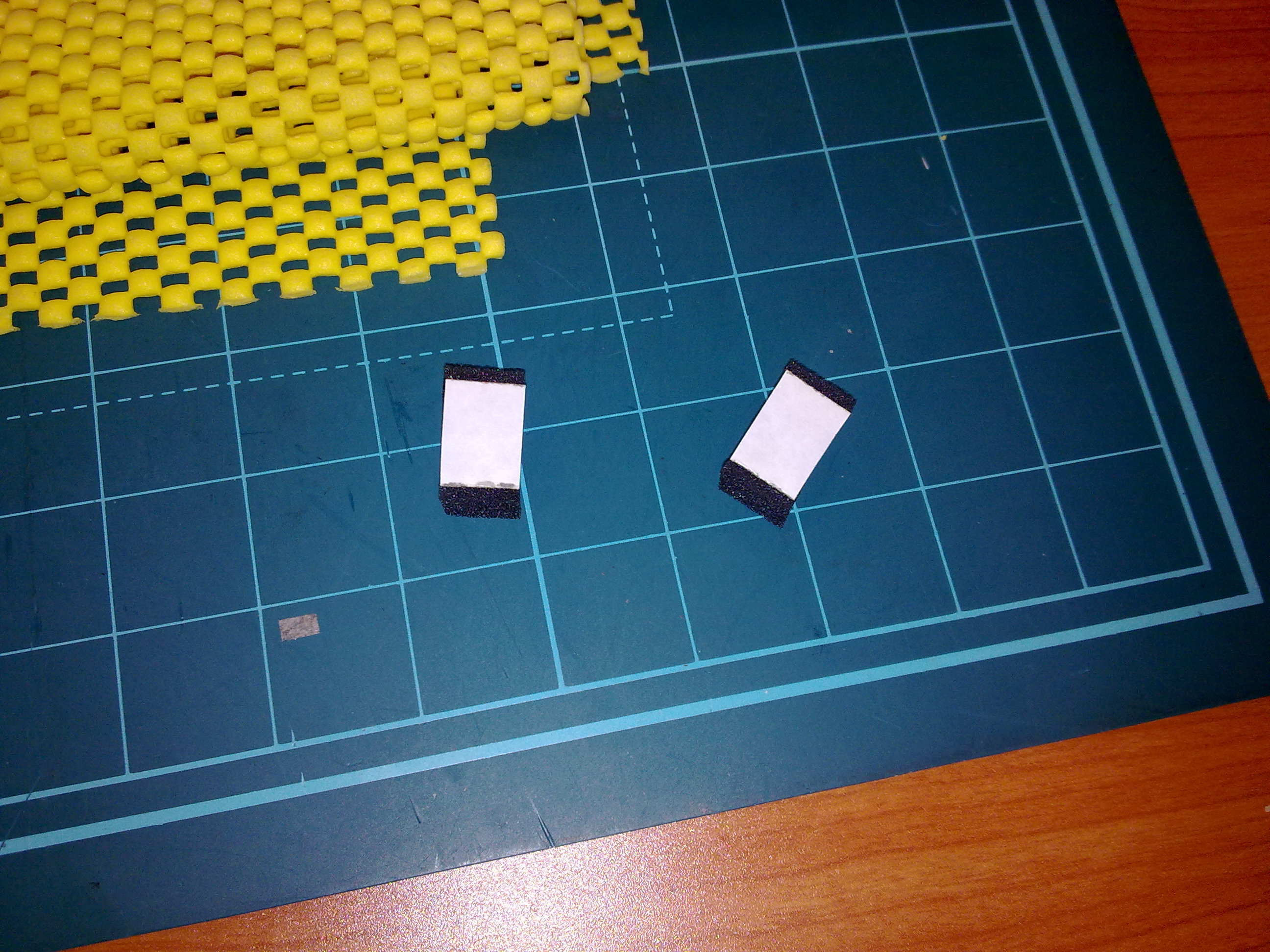

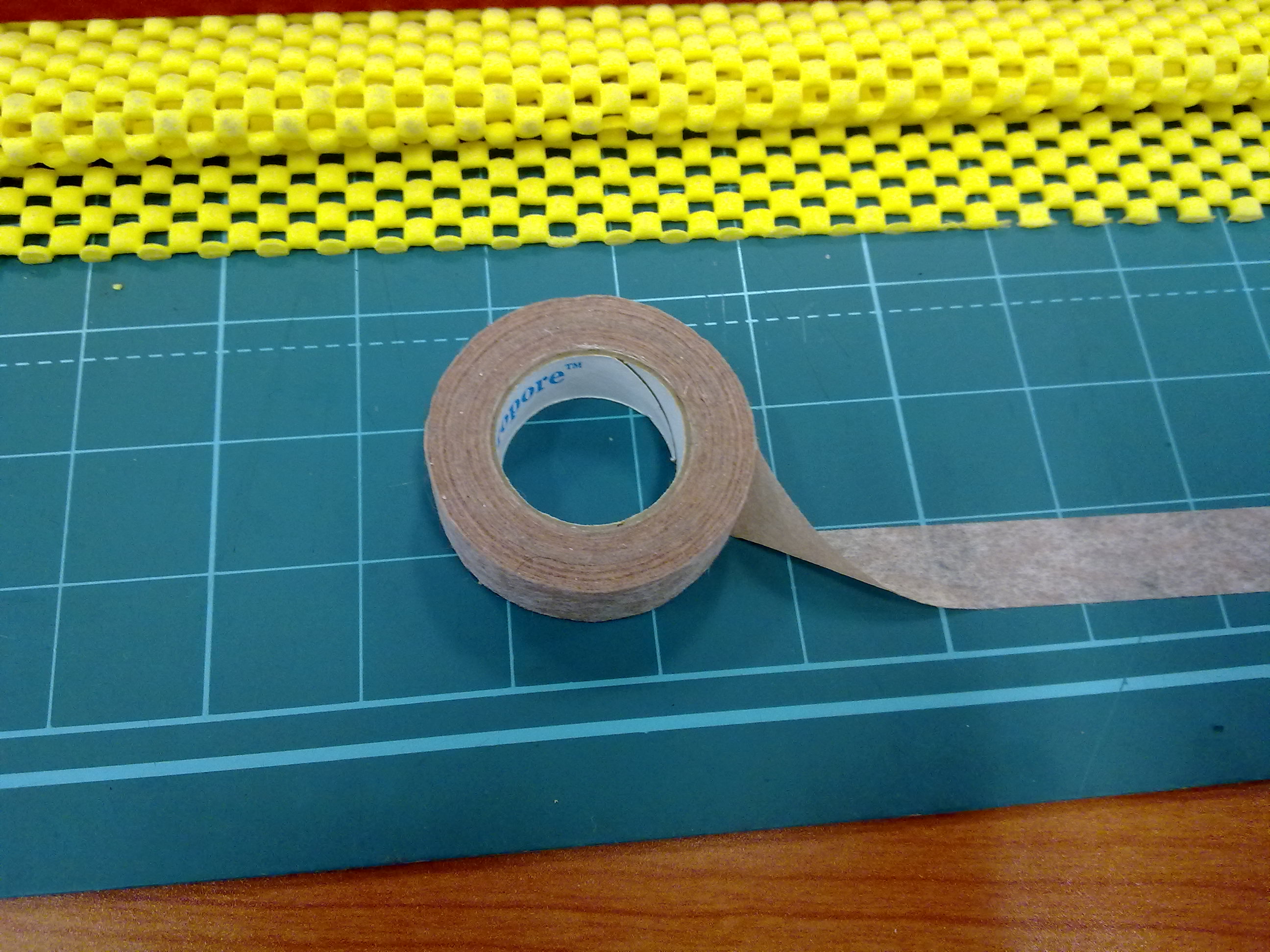

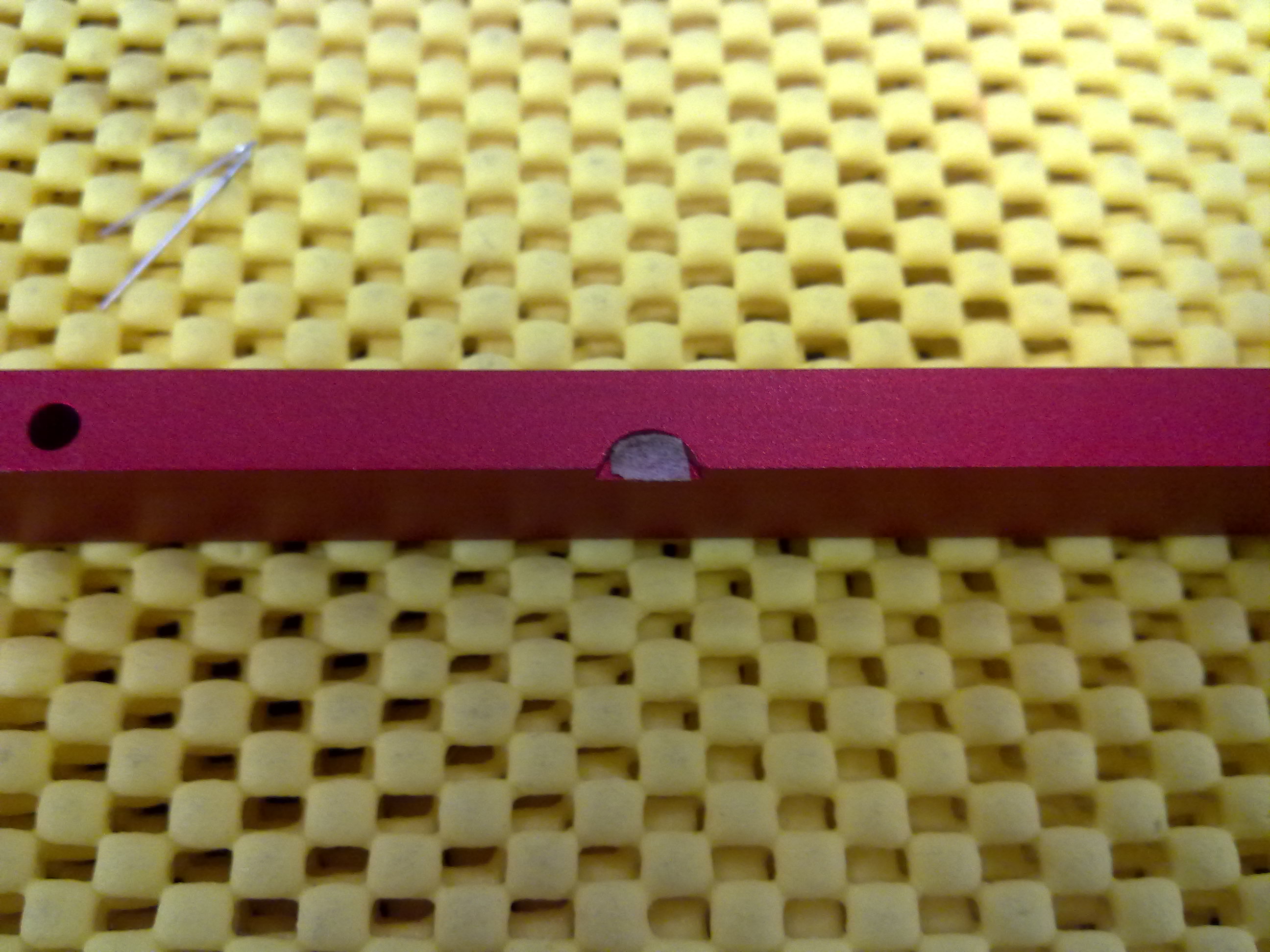

더치트는 보강판을 나사로 고정하는 356시리즈와는 다른 중간판 홈 위에 올려 놓는 체결 방식 입니다. 보강판과 중간판 사이에 유격을 최대한 줄여 본다는 생각으로 보강판과 중간판이 닿는 홈에 눈썹 테이프를 붙여 봤습니다. 제 손이 막손이라 결과는 잘 모르겠지만 다른 분들도 한번 해 보시고 어떤지 알려 주세요...^^후면에는 통울림을 없애 주려고 양면테이프와 메모리폼을 잘라서 적당히 붙여 줍니다.

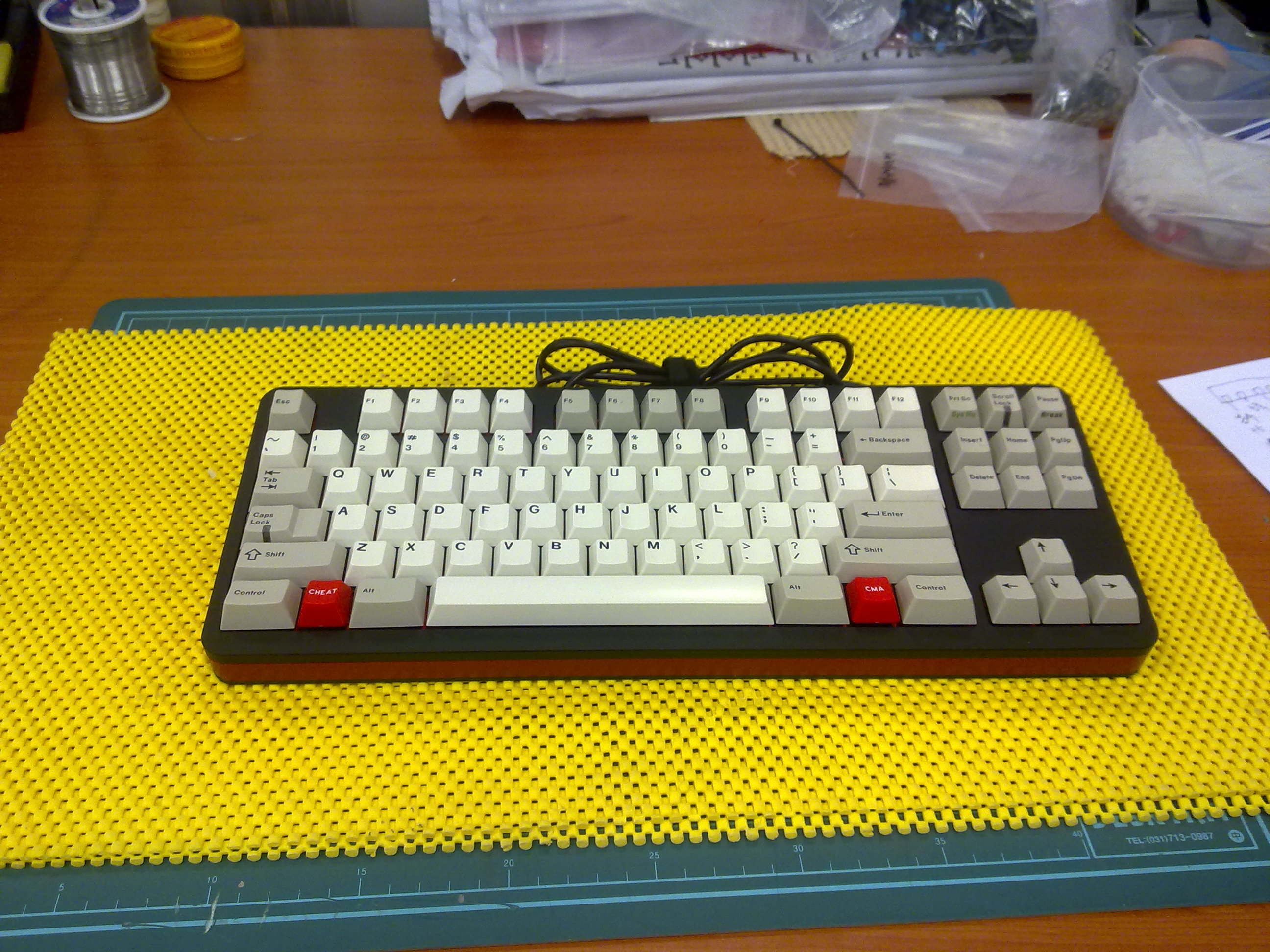

이제 완성 단계네요..

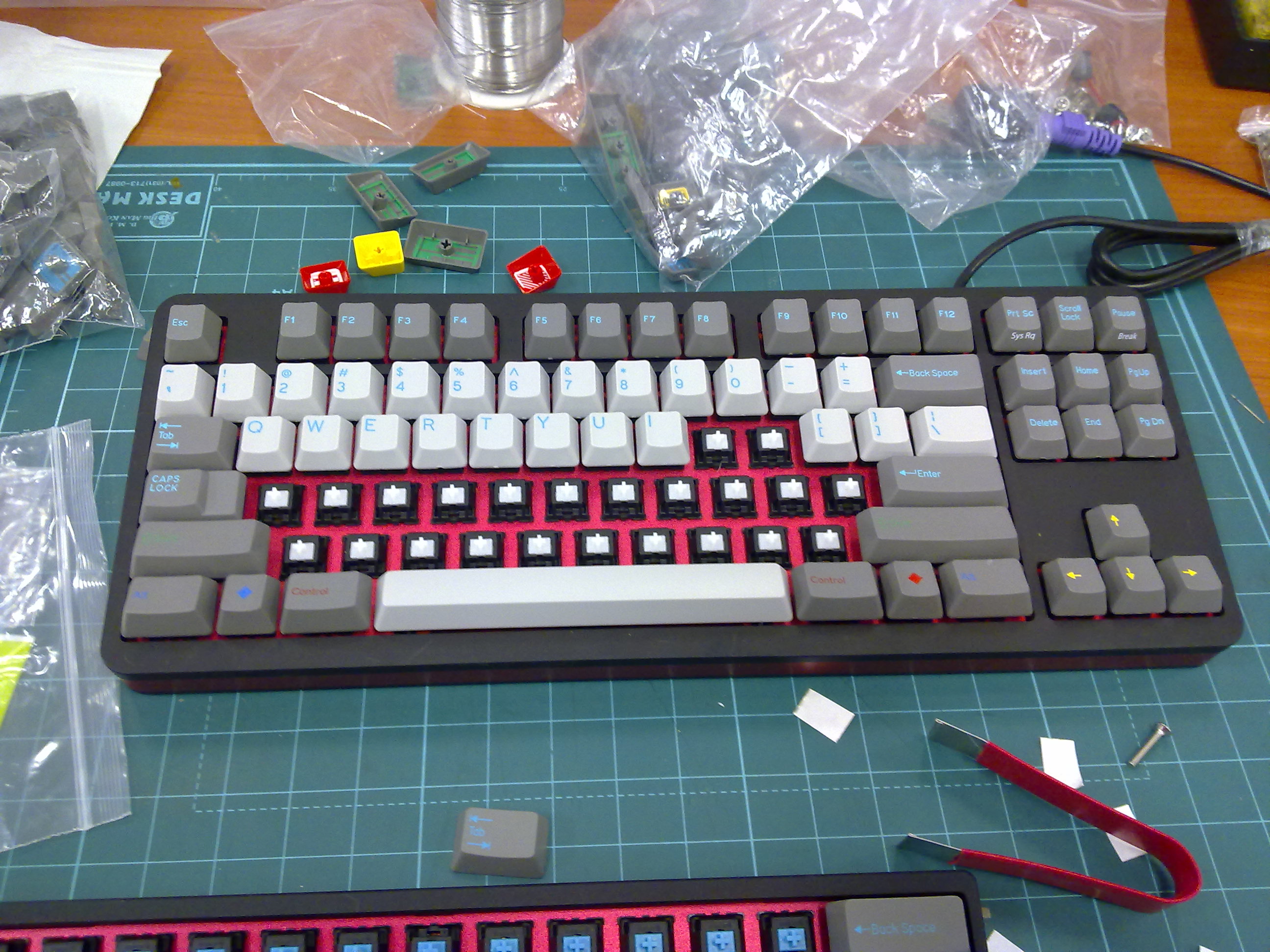

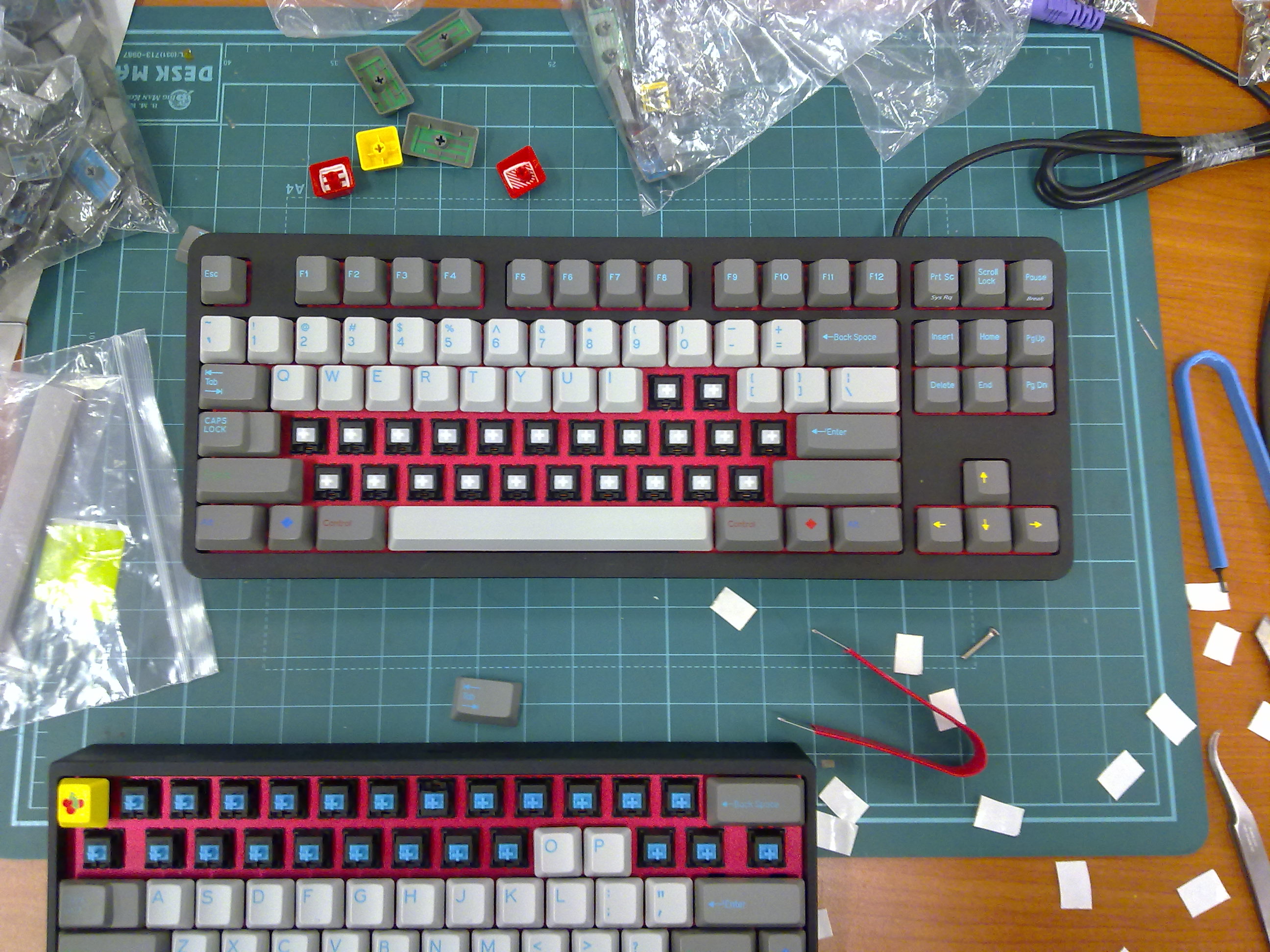

키캡 체결... 소와레, 이색.... 등등 맘과 눈과 손가락에 맞는 키캡으로 촵촵~~

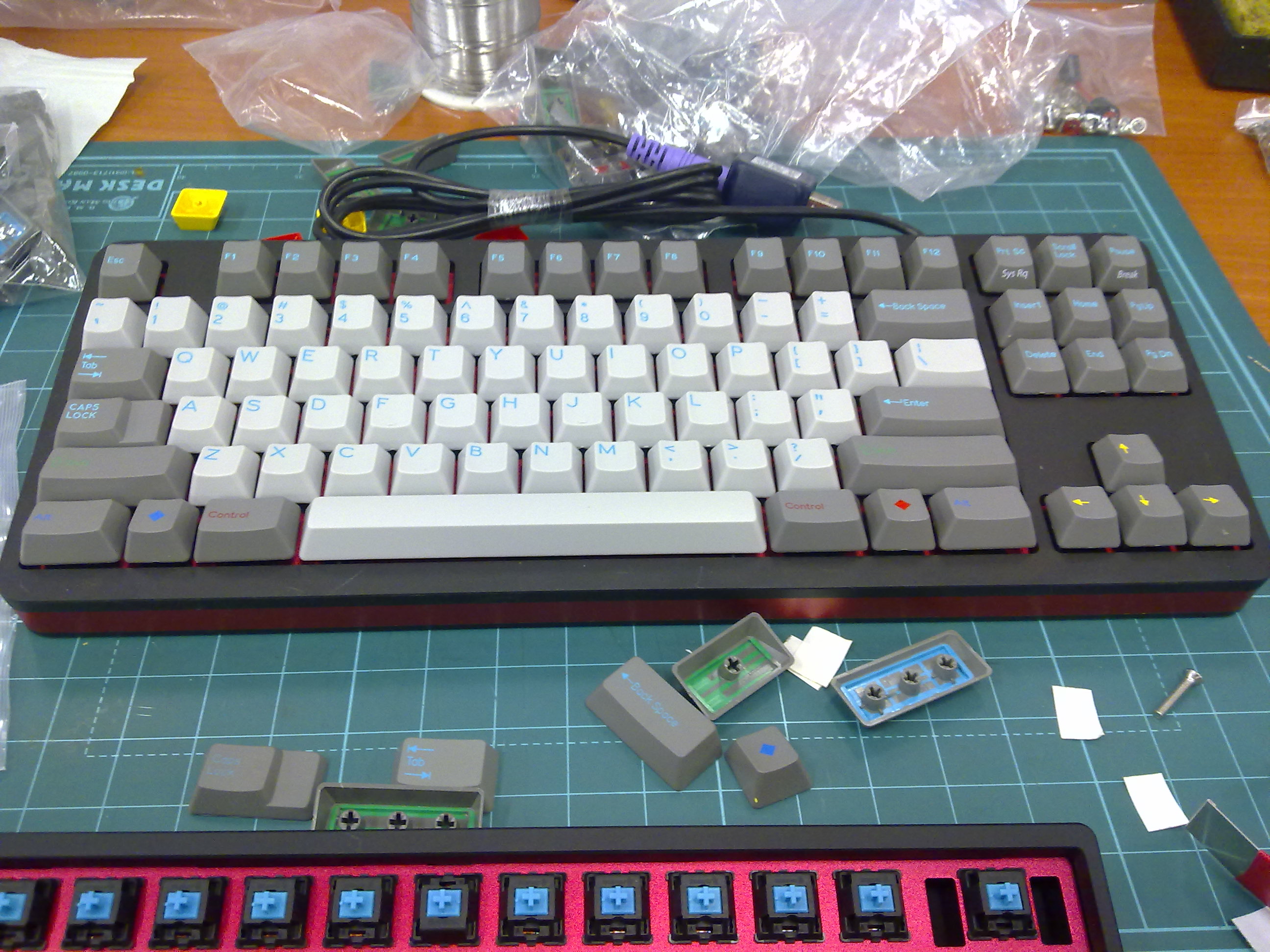

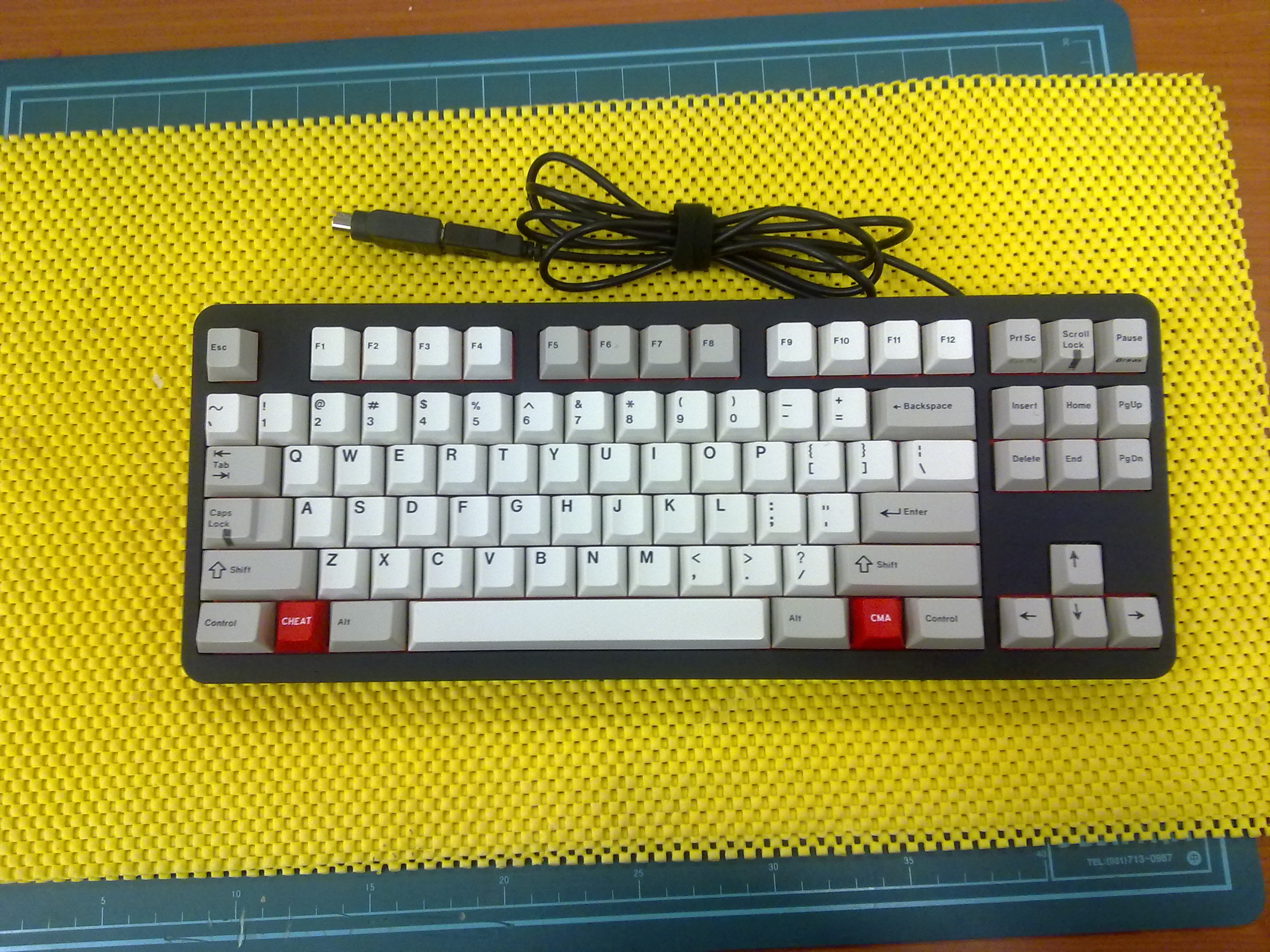

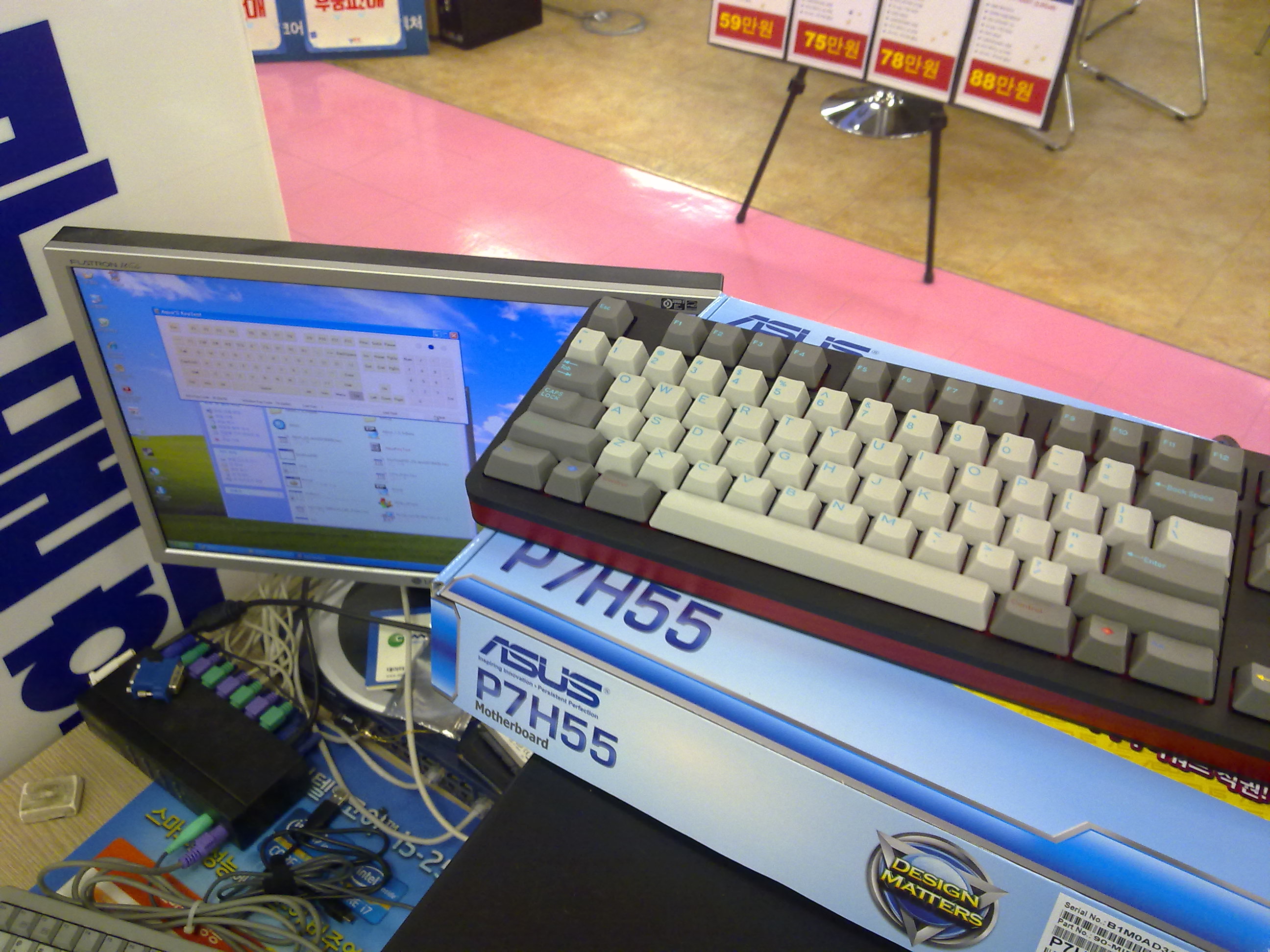

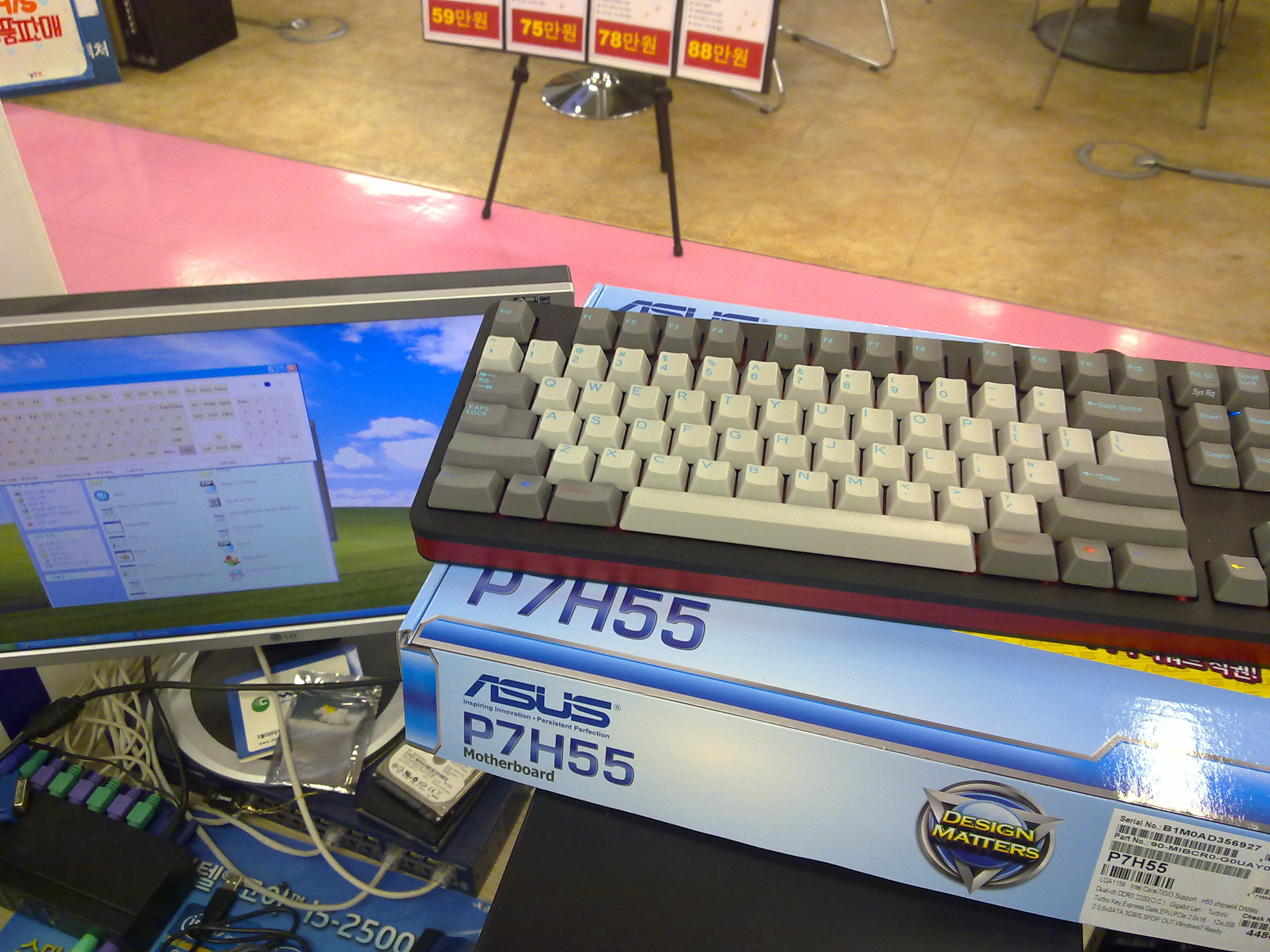

완성 후 테스트~~ 자아알~~ 됩니다...ㅋㅋ





아꽈형님 응삼공 찌니님 그리고 공제에 도움을 주신 모든 분들에게 감사의 말씀을 드립니다.

모두 즐거운 OTD 되시길.......^^

이상 허접한 조립기였습니다...












cicada 11-05-19 00:47

엑박이 좀있는데요~
소주 11-05-19 00:49

ㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎ 역시 소와레가 잘 맞긴 하지만 실사용을 위해선 다른 키캡을 꼽으셨군요. 재밌는 조립기 잘봤습니다.
싱크 11-05-19 00:51

고생많으셨습니다..
역시 노발리스님 멋지십니다+_+!
재밌는 조립기 잘봤습니다!!
디씨 11-05-19 00:56

중간중간 엑박이 좀 ㅎㄷㄷ 입니당 ㅠㅠㅠ

노발리스님의 내공이 보이는 멋진 조립기 잘 봤습니다~!
DJ몽키 11-05-19 00:58

고생하셧습니다!!

역시 소와레가 가장 잘어울리네요!!

멋집니다!!
비발디의사계 11-05-19 01:00

조립기 잘 봤습니다.
스프링 오일은 어떤 건지 궁금하네요~
일단 색깔이 예사롭지 않은데 말이죠 ^^
투톤베이지 이색도 은근 잘 어울립니다.
디씨 11-05-19 01:06

저게 바로 그 유명한 빨간약이죠~!
노발리스 11-05-19 01:23

빨간약 보다 더 점도가 높은 거라고 하네요.
색깔은 사진보다 더 살구색에 가깝습니다.
아싸 11-05-19 01:10

중간중간 엑박의 압박이....
그나저나 역시 소와레라는... 이쁩니다.
조립기 잘 보았습니다.
노발리스 11-05-19 01:19

흐미~~ 엑박은 대충 처리 됐는데 마지막에 사진은 왜 또 나오는지 도통 모르겠네요...ㅠㅠ
우라늄청축 11-05-19 01:19

오오! 메모리폼 작업을 하셨군요! 멋지십니다!
노발리스 11-05-19 01:24

사진 올리기 어렵네요~~
엑박이 이리 많은지... 휴우~~
우라늄청축 11-05-19 01:26

아마 각 사진당 사이즈가 좀 커서 그런 것 같습니다. 사진을 지금의 75%에서 50% 사이즈로 하면 엑박 없이 잘 올라가지 않을까 추측해 봅니다.
쪽빛나래 11-05-19 01:28

잘봤습니다.
GON2 11-05-19 02:06

조립기 재미있게 잘 봤습니다. ^^;
처음에 PS/2케이블을 디폴트로 조립하셨다가 USB로 교체하신건가요? 아니면 더치트가 2대이신건가요? ^^;
샷의 키캡이 바뀌는 부분에서 케이블도 바뀌었길래...
노발리스 11-05-19 10:21

친한 OTD회원 분들이 조립을 부탁하시고 사진을 이리 저리 찍다 보니 모델이 2대가 되었네요...^^
하늘붕붕 11-05-19 02:46




아... 이 키캡셋 너무 깔끔해 보입니다...
저랑 바꿔욧~!!!!


(태그가 안 먹는닷... ㅡㅡ;)
막대기 11-05-19 11:22

<이미지주소> : x
[이미지주소] : o
별의노래 11-05-19 07:23

자...노발님 이제 제꺼도 조립해주셔야죠!ㅋㅋㅋ
노발리스 11-05-19 10:22

별의노래님은 특별히 치약 발라드립니다...ㅋㅋㅋ
별의노래 11-05-19 13:35

왠만하면 좋은 녀석으로 ㅋㅋㅋㅋㅋ
entoutcas 11-05-19 07:49

꼼꼼한 조립기네요....보강판이 끼는 부분을 아주 세심하게 작업하셨네요...^^
키드 11-05-19 09:08

아 사진상에 더치트가 두대이군요. 풀보강과 간이보강 ㅎㅎ. 보강판과 하우징 연결부위 아이디어 좋은것같습니당
기냥이 11-05-19 09:12

역시 제가 본것이 맞았군요....풀보강과 간이보강 ㅋㅋㅋㅋ
티엠공방 대표장인의 관록이 느껴지는 조립기였습니다. ^^ 잘보고갑니다.

담번엔 저도 의뢰를...ㅌㅌㅌㅌ
막대기 11-05-19 11:23

YS => 응삼공방은 알겠는데 TM공방은 누구죠? 궁금해요 ^^
vital 11-05-19 10:20

투톤베이지 부럽습니다!!

수고하셨어요.
지헌 11-05-19 10:53

빨간 스프링윤활액이 찐덕찐덕해 보이네요.. 마치 구리스처럼..
잘봤습니당..ㅎ
막대기 11-05-19 11:24

투톤베이지 부럽습니다. ㅡㅜ
조립기 감사합니다.
슈슈™ 11-05-19 14:17

우왕..그래도 스티커에 스프링 윤활까지..할건 다 하셨네요..^^
빨간약 부럽습니다...
아무개 11-05-19 14:48

빨간약 정체가 너무 궁금합니다 ㅎㅎ 잘보고갑니다.
Bossanova 11-05-19 14:56

내공이 느껴지는 조립기 잘봤습니다
군데 군데 노하우가 숨어져 있네요
빨간약 상위버전 어떤건지 궁금합니다
fodo 11-05-19 15:47

너무나멋지네요,,제조립기는 정말..애교,ㅜ
PiNkroid 11-05-19 17:12

아 이쁘다,,, 탐난다,,ㅠ.ㅠ
userboy 11-05-19 19:36

정성이 한움쿰들어간 조립이군요..전 언제나 조립할지 걱정입니다..
키감이 상당히 궁금합니다^^
빨간부엉이 11-05-19 22:00

^^
사진 찍어 올리시느라 고생하셨네요.
피씨방에 볼 일 있어 왔다가 잘 보고 갑니다.
티엠공방장인님..ㅋ
울버린 11-05-20 12:06

조립 틈틈이 사진찍는 작업 상당히 번거롭고 까먹기 일수던데 ^^;;
키감이 궁금합니다!
