안녕하세요 포도입니다..
조립기를 쓸려고 사진기를찾았는데,, 핸드폰은 안되겠고,, 집에 굴러다니는 사진기 하나를 충전후,, 찍어봤습니다
dslr이라 그런지,, 찍기가쉽지않더군요,, 색상도 조금 어둡게 나온거같구,, 가까이있는건 아에 안찍히니,,,
정확히보여들여야되는데 많이 미숙합니다.. 사진기사용을 몰라요,ㅜㅜㅜ
그럼 부끄러운 조립기 들어가보겠습니다!
아시는 분들은 아시겠지만,, 저는 조립된 더치트를 디숄+ 조립기입니다.ㅎㅎㅎ 그래서 일딴 완성된 더치트양먼져!

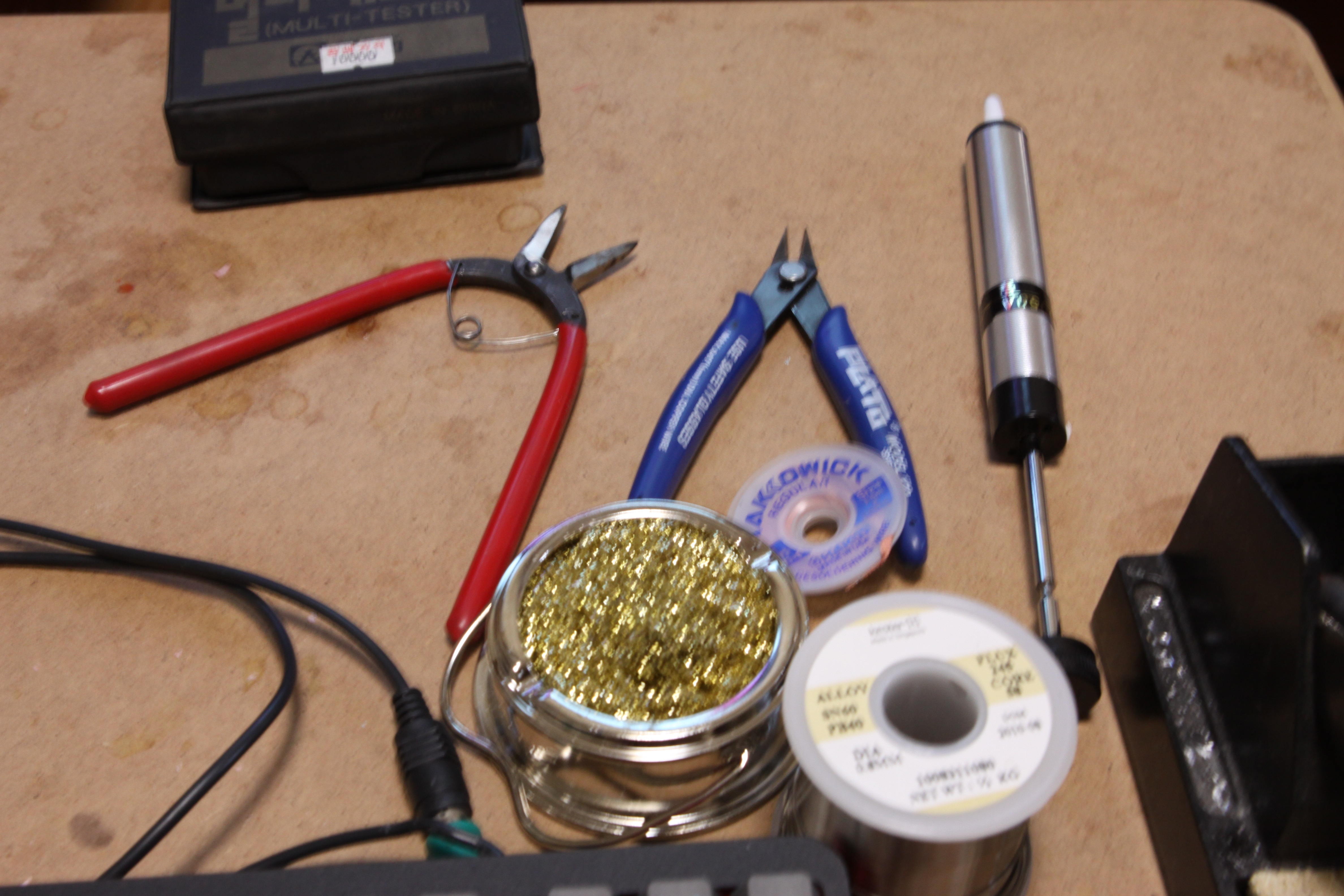

역시 한번한거라,, 재료들이 많지않네요 디숄에 가장 중요한 납흡입기랑 숄더윅만!.ㅎㅎㅎ

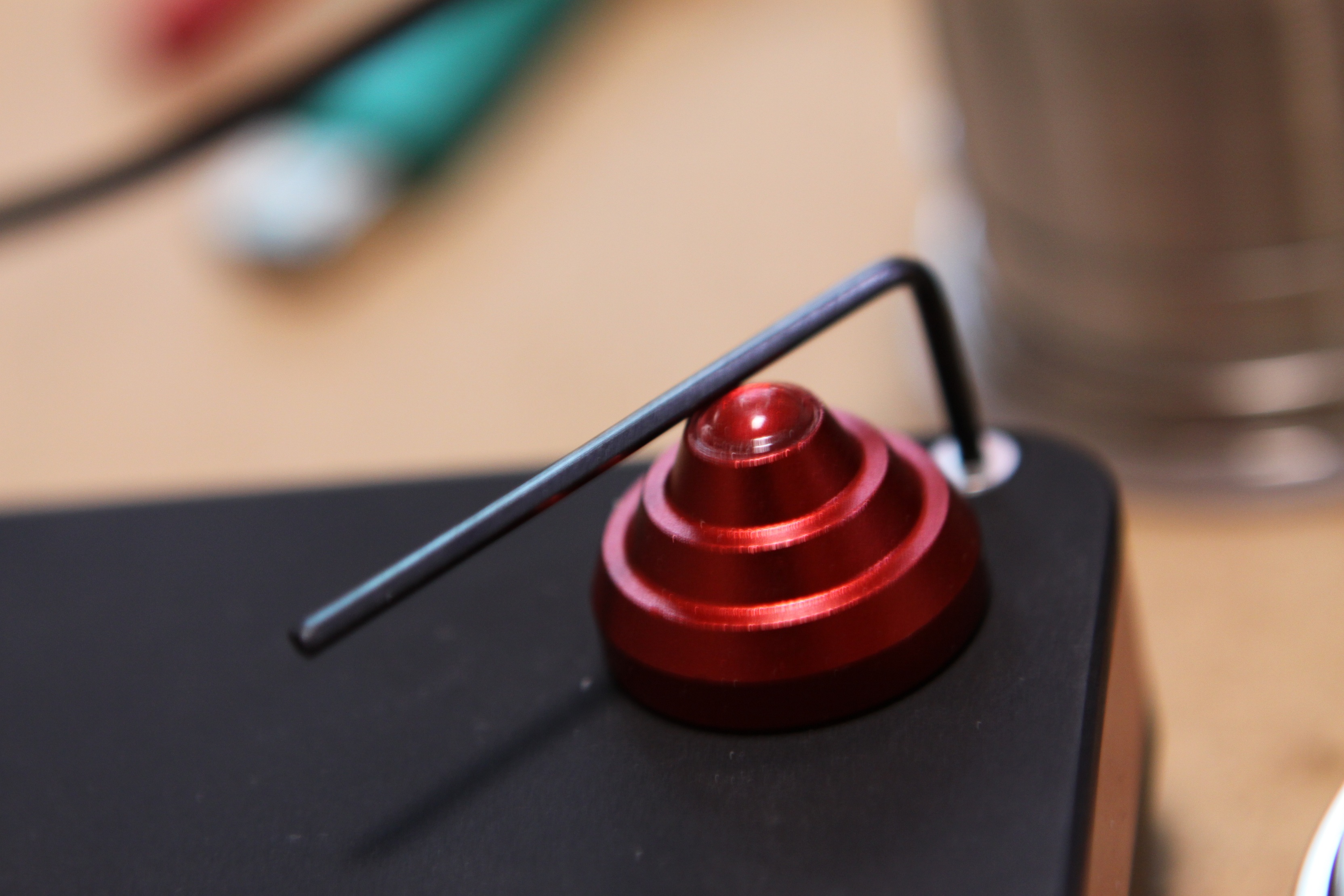

저렇게 푸시면 걸려요 처음부터그냥
요렇게하시면 편하답니다.. 저만몰랐나요?ㅎㅎ 항상 짧은쪽을 넣는다는 생각이 박혀있어서,ㅎㅎ

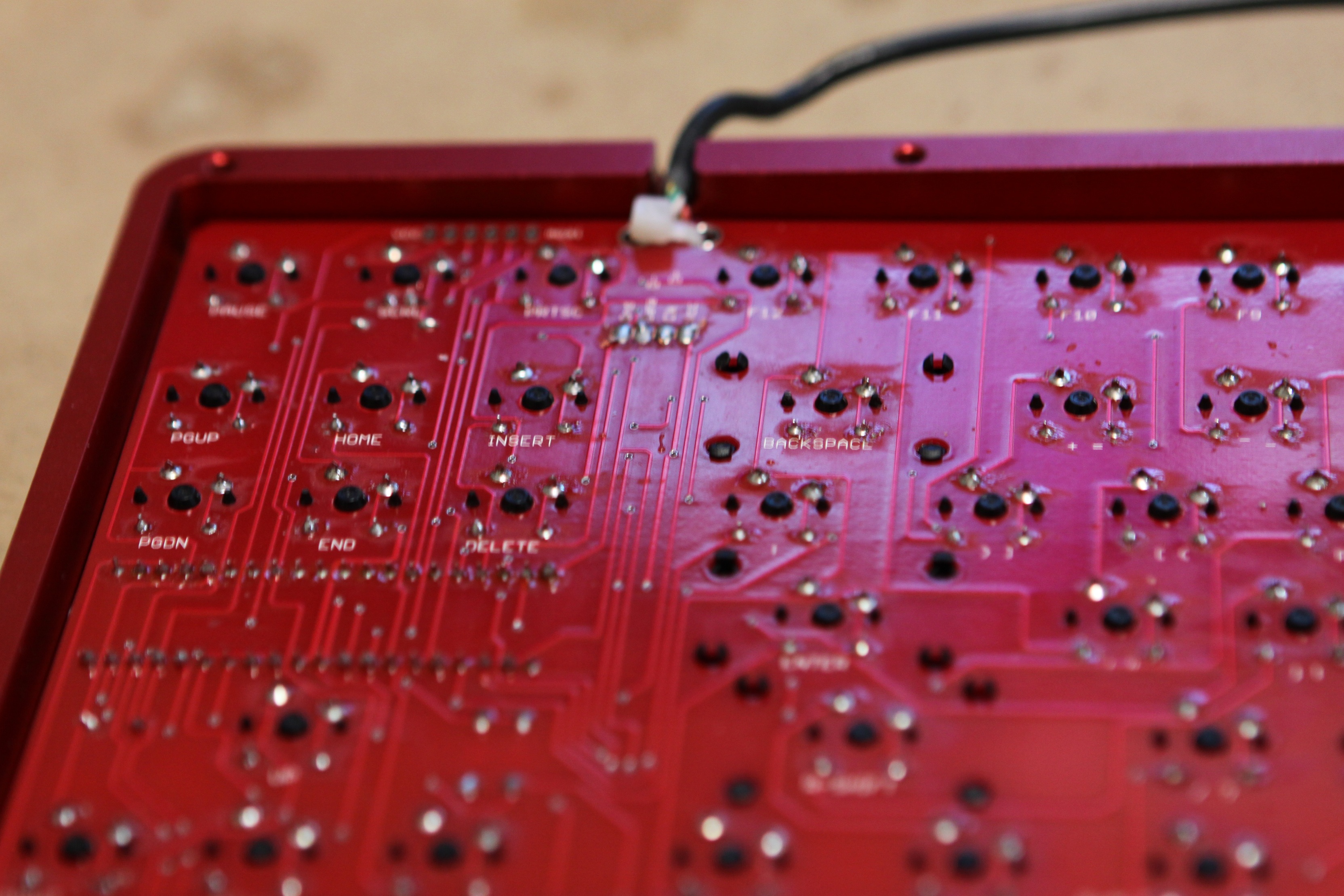

풀렀더니 요렇게 되있네요.ㅎㅎㅎ 사진을 보시면 먼가이상하다고 느끼실텐데,, 바로,,, 케이블연결,,,

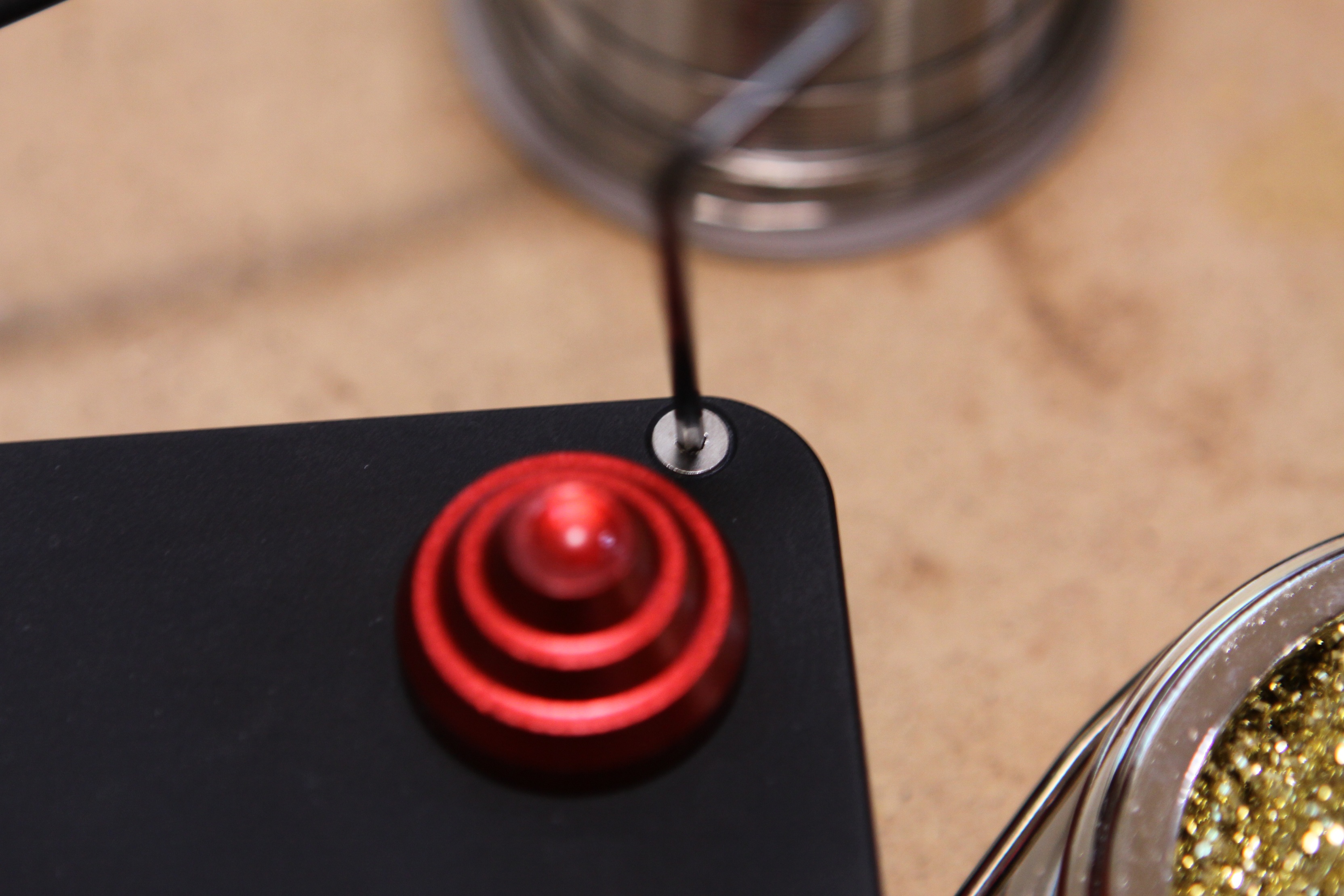

케이블연결은 하판에다가 하는거입니다!! 보강판 과 기판 사이에다가 하면 안되요~~
키캡을 뽑을땐 전 저런식으로 키캡리무버로 뽑은다음에 손으로 잡고뺍니다.. 이게 더 편하더라구요,, 하나하나
리무버로하긴.. 너무 속터져서,,ㅎㅎ

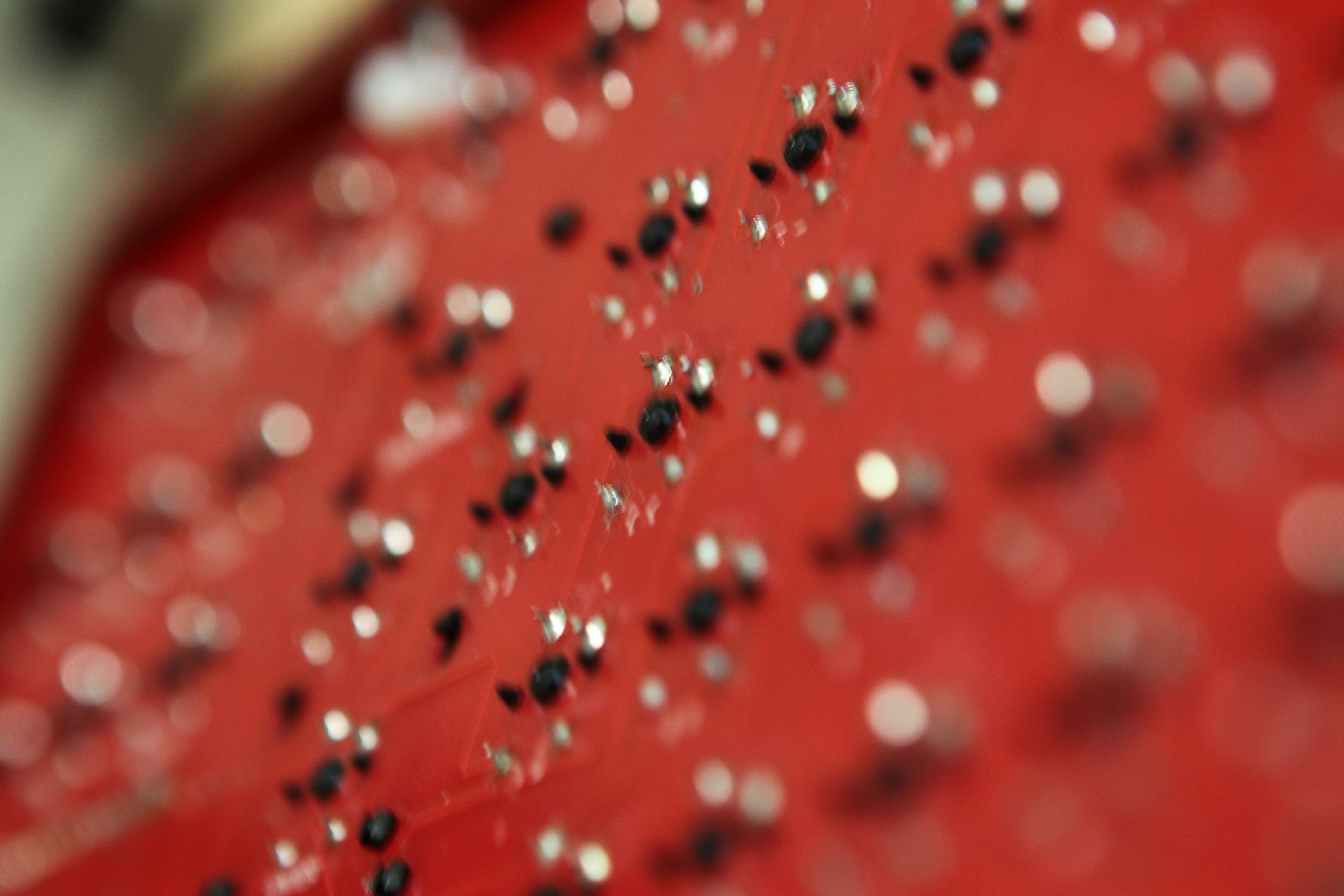

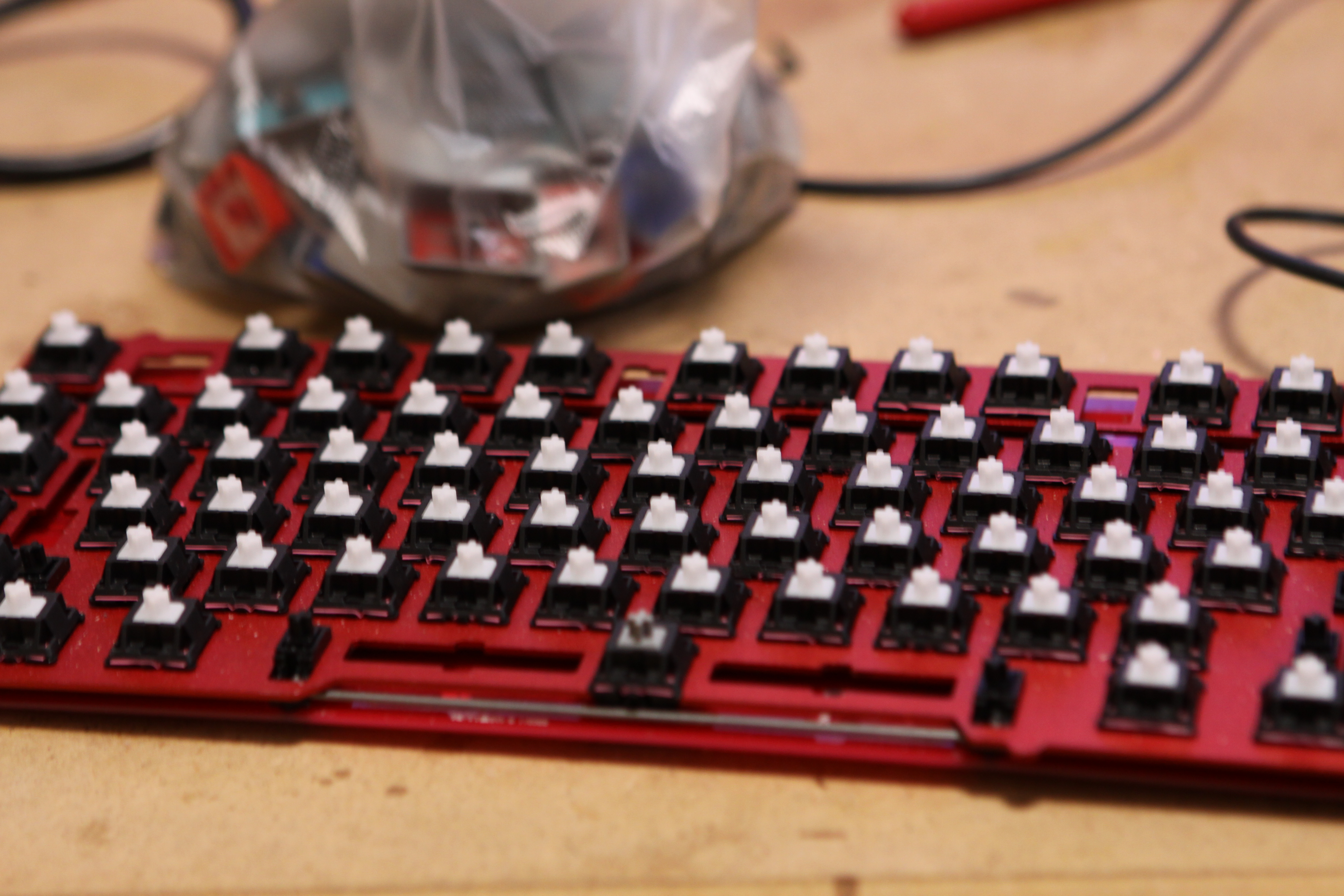

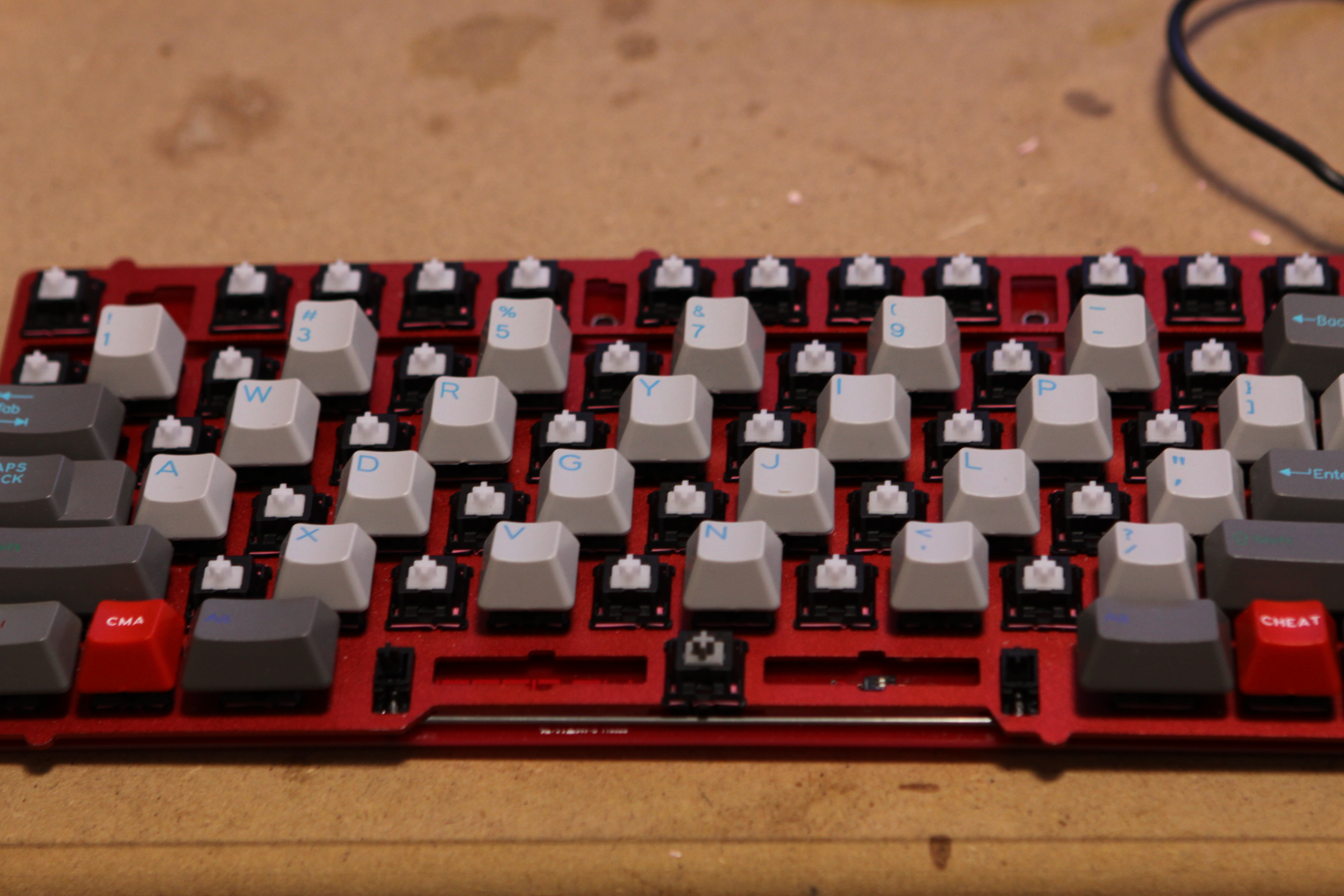

아키캡다뽑았습니다.. 이때부터 조금후회했어요,, 괜히 풀렀나,,, 그냥쓸까,,, 사진을 보시면알겠지만 중간이
굽었습니다. 이거는 키스위치 체결시 어떻게하냐에 방법인데 이건 밑에가서 설명해드리겠습니다.
스위치 작업,,참힘들었는데,,,,,, 흑흑,,ㅎㅎㅎ 다시해야되네,ㅜㅜ

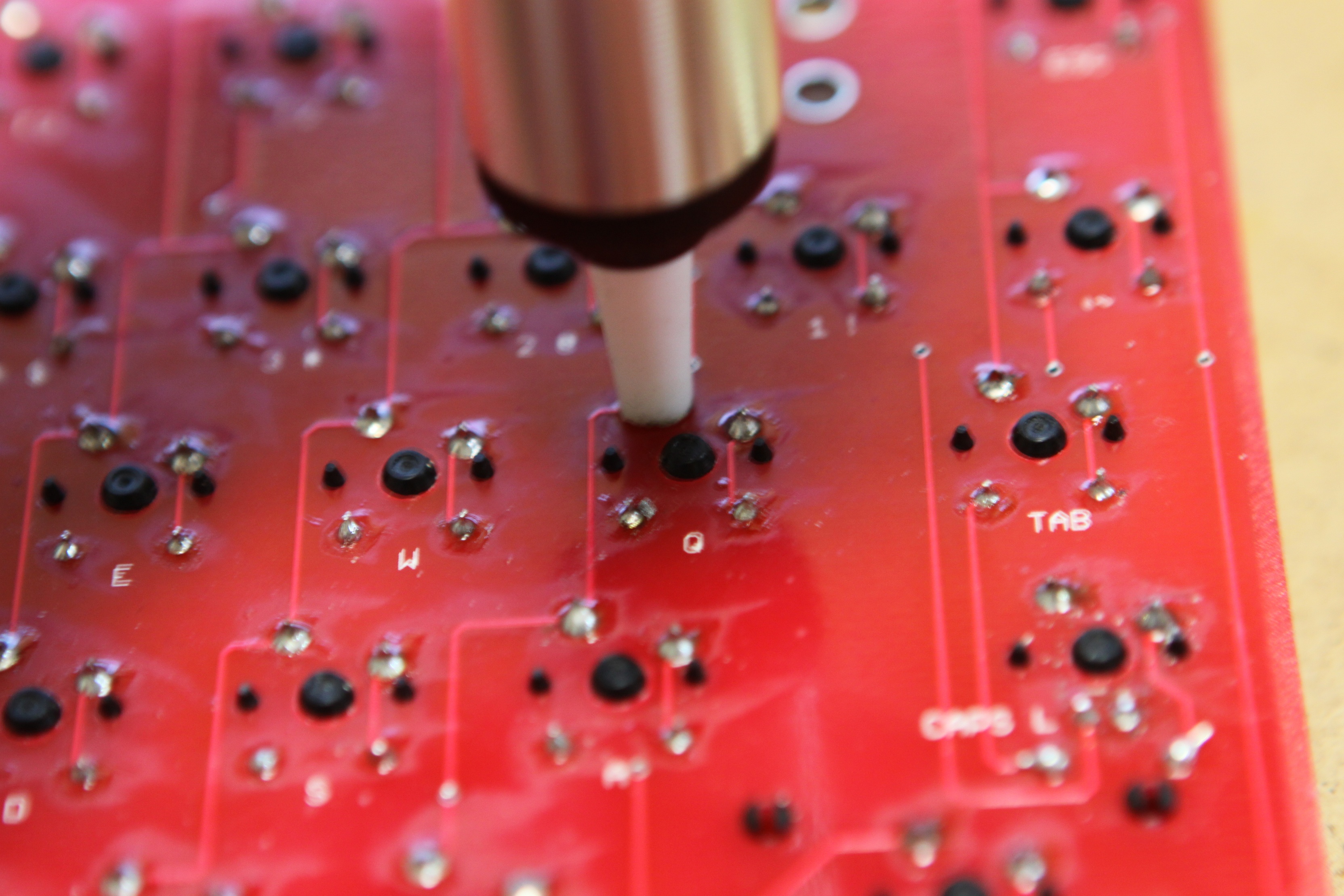

위에 보시면 아시겠지만 저는 디숄작업을할때 납땜이 많은부분은 납흡입기로하고 조금한 부분은

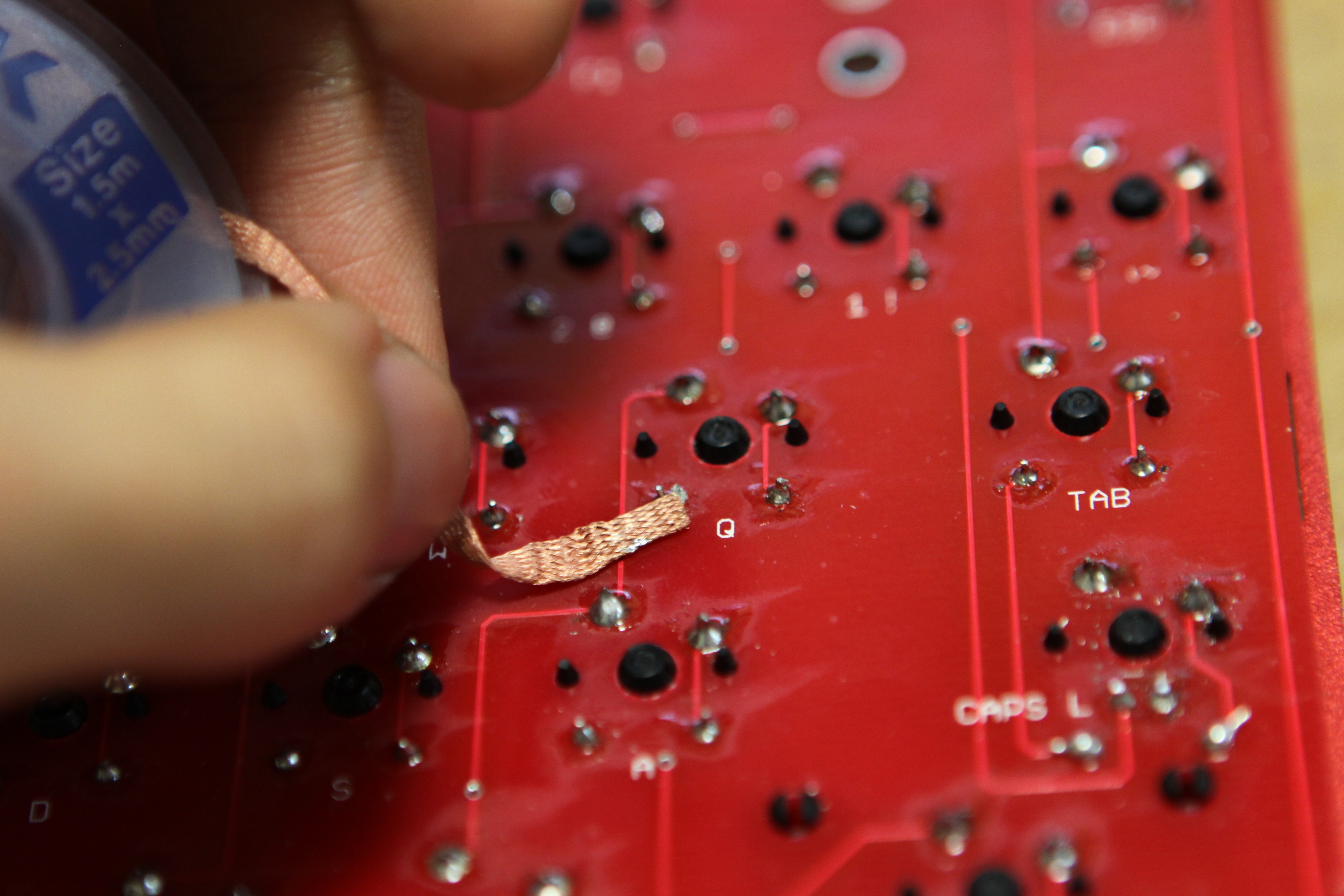

숄더윅이라는 제품을 쓰는 편입니다 이유는 구멍이 큰부분은 납흡입기로 충분이 한번에 뺄수있지만
작은부분은 납흡입기로 빠지긴하지만 약간남을수도있고 그렇게되면 스위치를 뺄때 한번더 디숄을 해야되는
아주 기찮은 상황이 발생합니다.

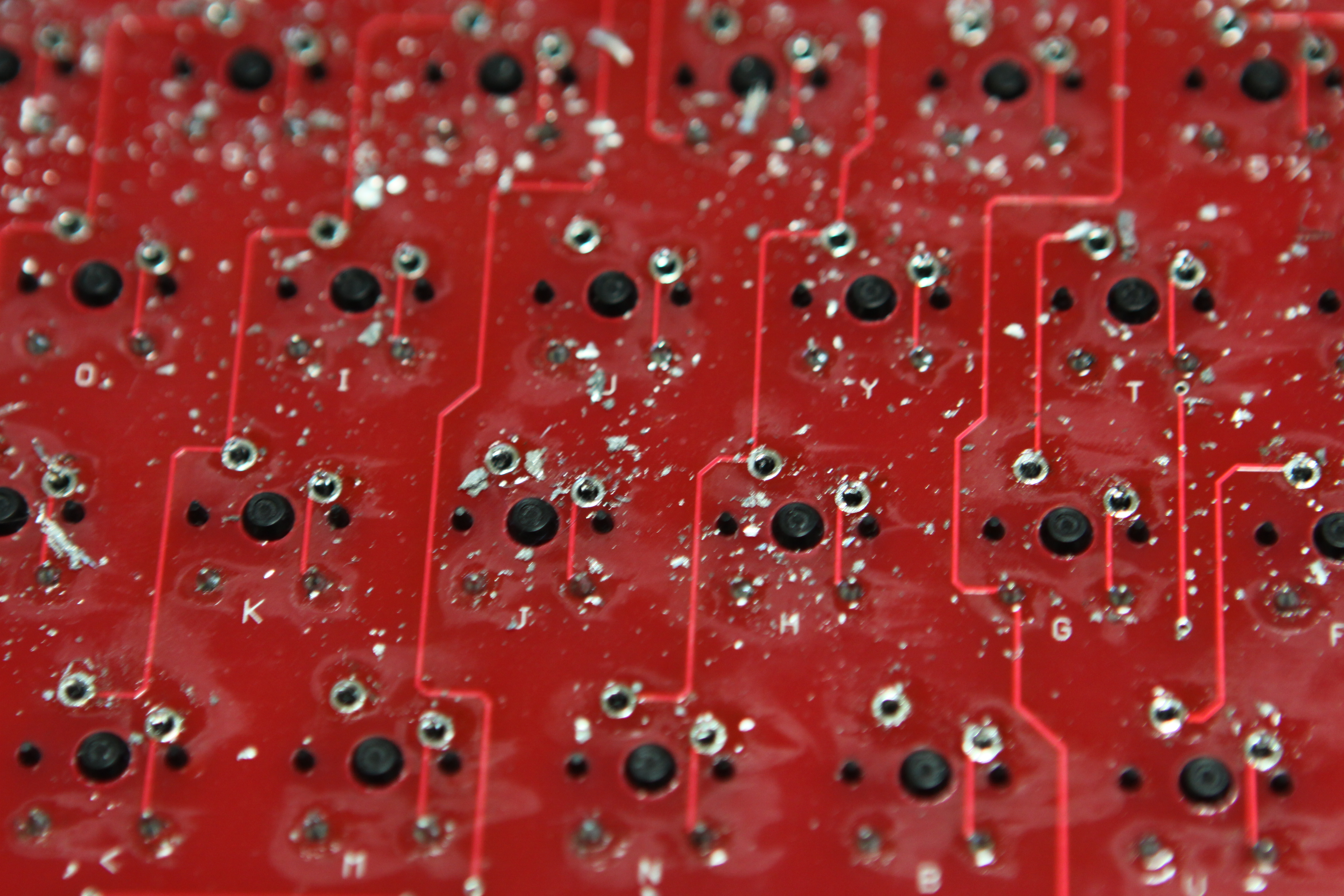

일단납흡입기로 위에 구멍만 다한상태입니다. 숄더윅까지 밑에부분해서 다한상태라면
이제 스위치를 빼면 되는데 위에 사진에서보이는 중간동그라미(검은색)부분을 각종 도구를
이용해서 힘것밀어주시면되는데 이때 잘안빠진다면 2가지 이유입니다 첫번째는 조그만 부분에
납이 남아있어서 안빠지는경우(이경우 힘을줘서 빼게되면 동판도 같이 떨어지니 조심하시기바랍니다)
이고 두번째경우는 보강판에 아주 잘 채결되서 안빠지는 경우 두가지입니다
이두가지중에 머때문에 잘안빠지는 지 확인방법으로는 육안 눈으로 납이 남았는지 안남아있는지 확인하시면됩니다
두번째방법으로는 기판을 손으로 고정시킨상태에서 보강판을 약간위로와따갔다 해보시면 다리 네게가 움직이는걸
확인하실수있을 것입니다. 이런경우는 보강판에 너무 딱달라붙어서 안빠지는것이니 더힘차게 밀어주시면됩니다
하지만 고정판을 움직였을때 4개에 다리중 움직임이 하나라도 안움직이는게있으면 그부분에 납이 남아있어서
아직 체결된상태라고 보시면됩니다. 다시 제거를하신후 보강판을 들었다났다해보세요, 많이 움직일필요없이
조금만움직여보시면됩니다. 그리고 스위치가 별로안남은상태에서는 보강판을 먼저 내려서 스위치랑 분리후
스위치를 빼시면 수월하게 빼실수있습니다.

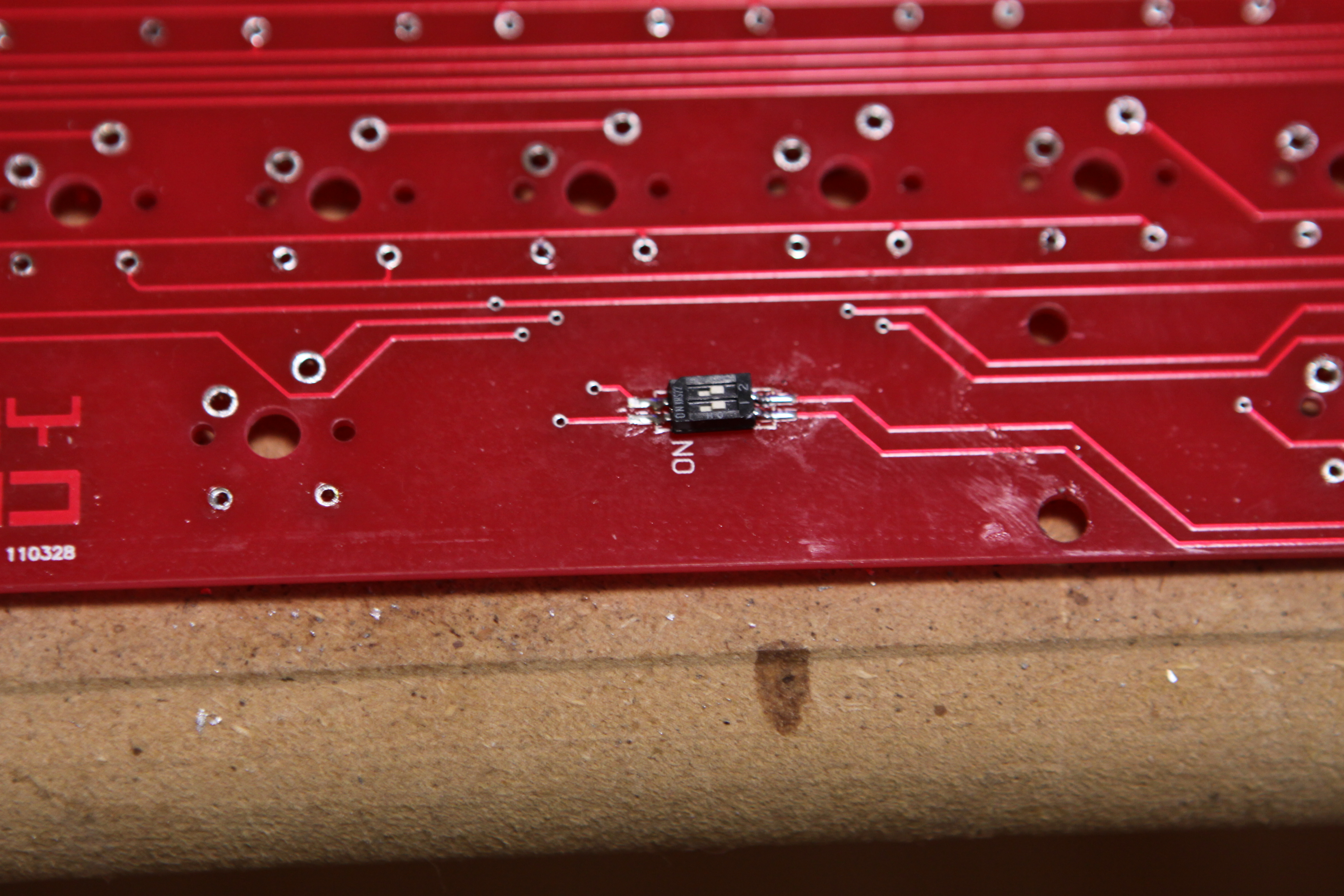

딥스위치모습인데 케이블이 USB ON글씩쪽으로 두개다 가있으셔야되고 ps2경우 이실경우 반대쪽으로 두개다
가있어야 됩니다. 그리고 제것은 펌업상태라 펌업은 안했지만 펍업은 USB케이블을 연결하셔야됩니다 PS2는 안되요!
좀더 정확히 가까이서 찍을려고했지만,.. 사진기가.. 안찍히네요,, 가까이서는 안눌러지는 기능??이런게잇나요?

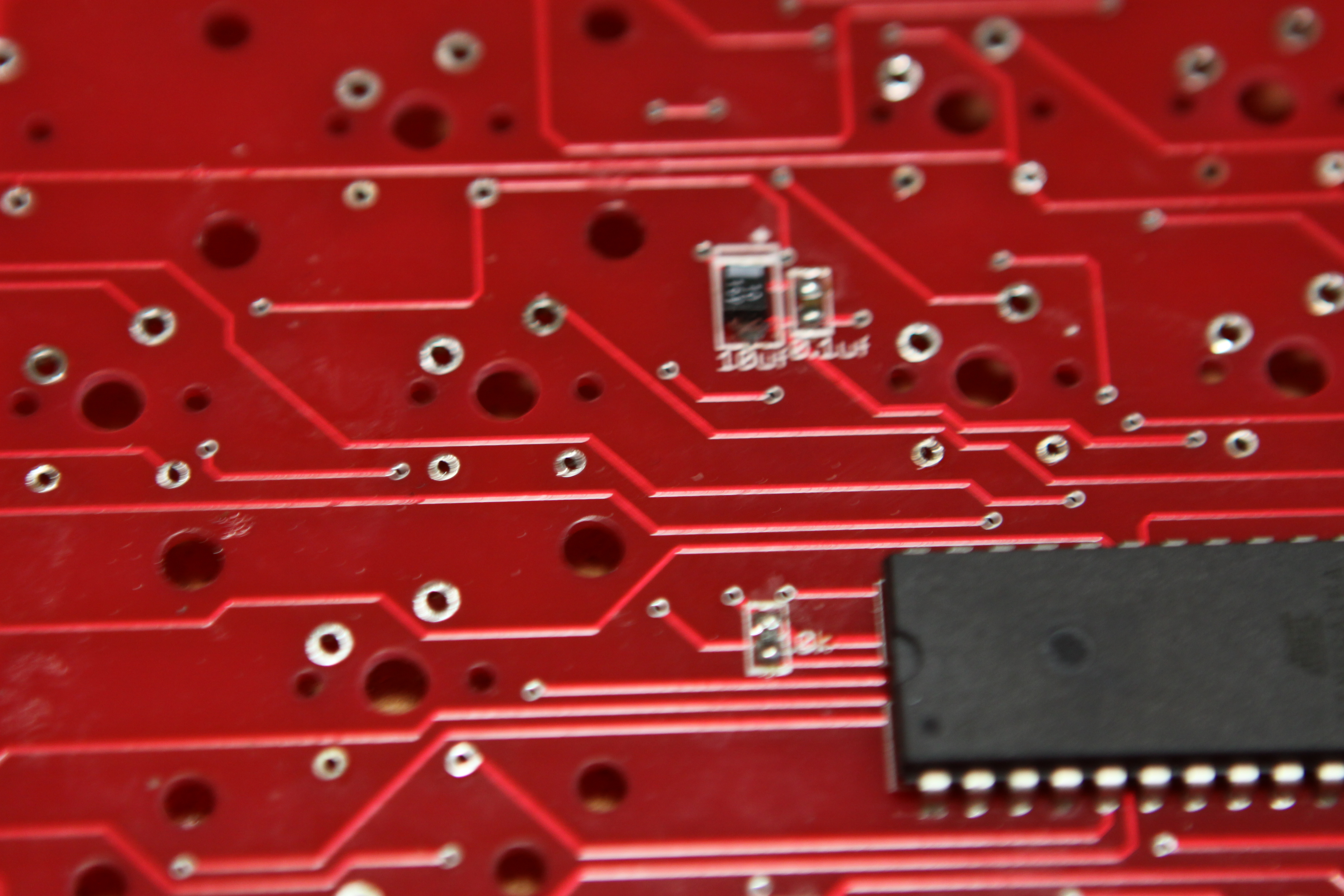

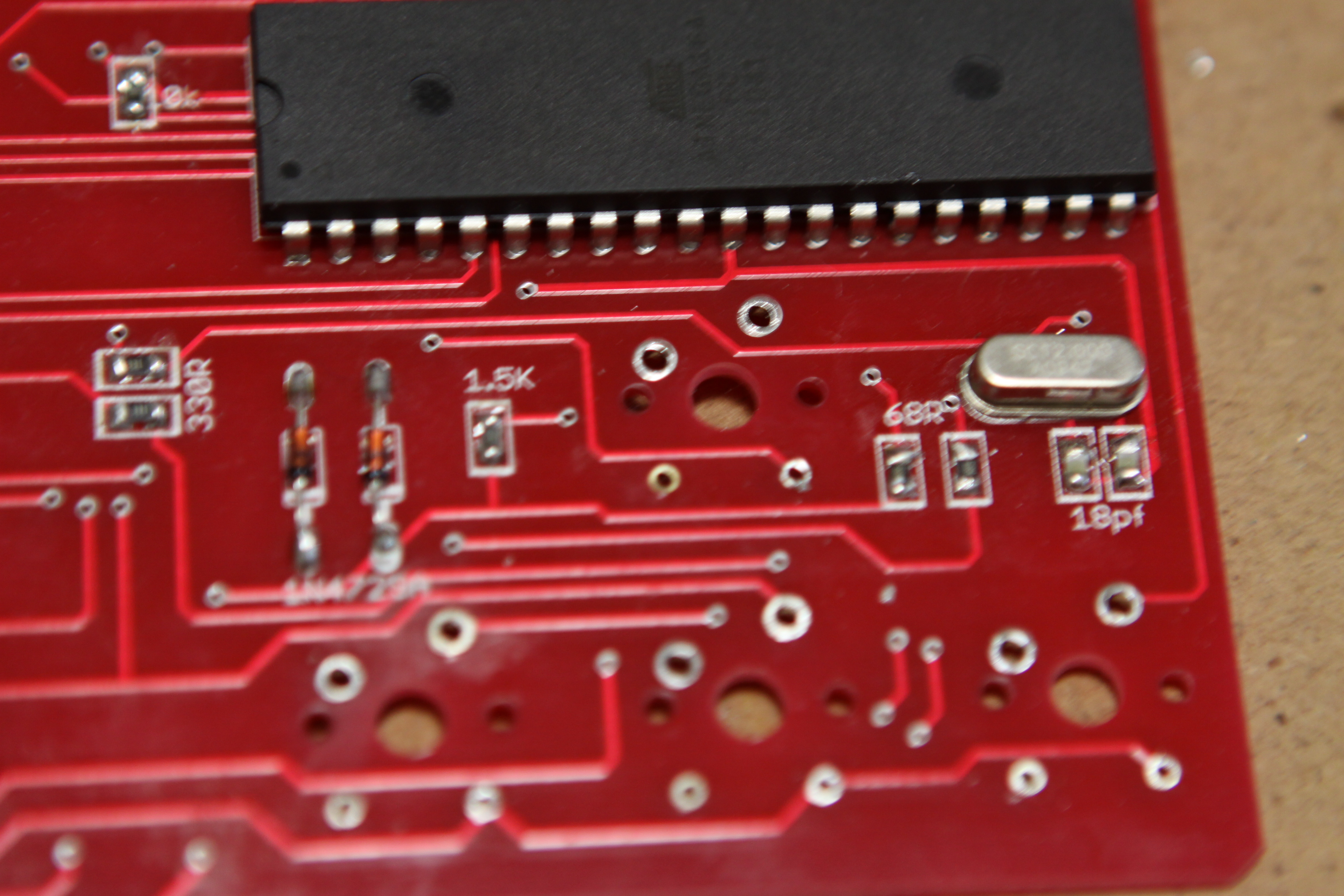

어째든 제지식으로는 찍을수가없어서 가장가까이서 찍었습니다,.ㅜ 소자 위치입니다.

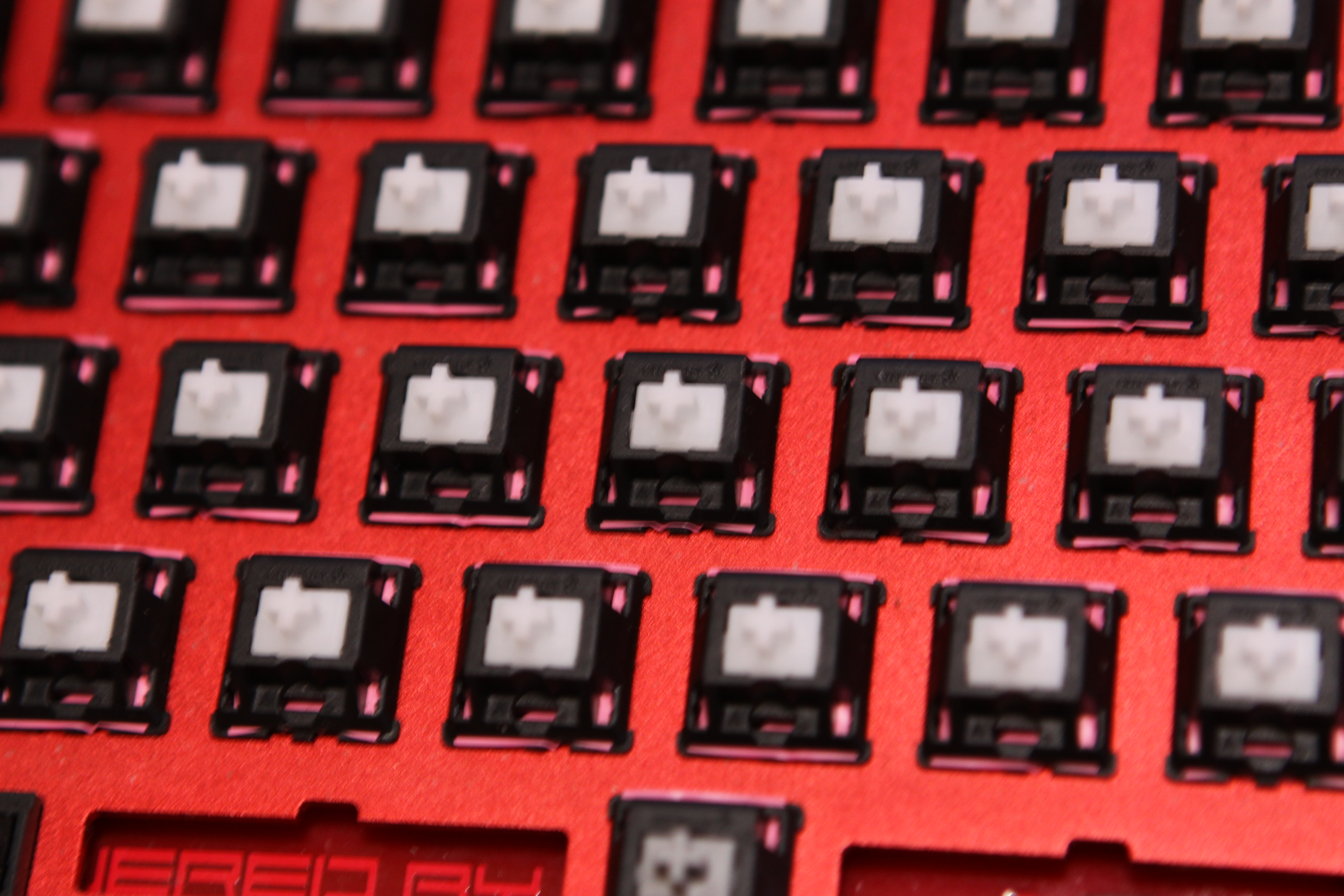

스위치를 분해했으니 다시 만들어야되겠죠?? 스위치작업은 편하게 아직 조립되지않은 보강판 위에서 하시면
쉽고 편리하게 하실수있습니다. (쉽고편한하게,,,,,이건원래 편할수가없는작업이에요!ㅎ) 이번엔 찌니님이
주신 파란색스티커로 작업을해봣습니다.

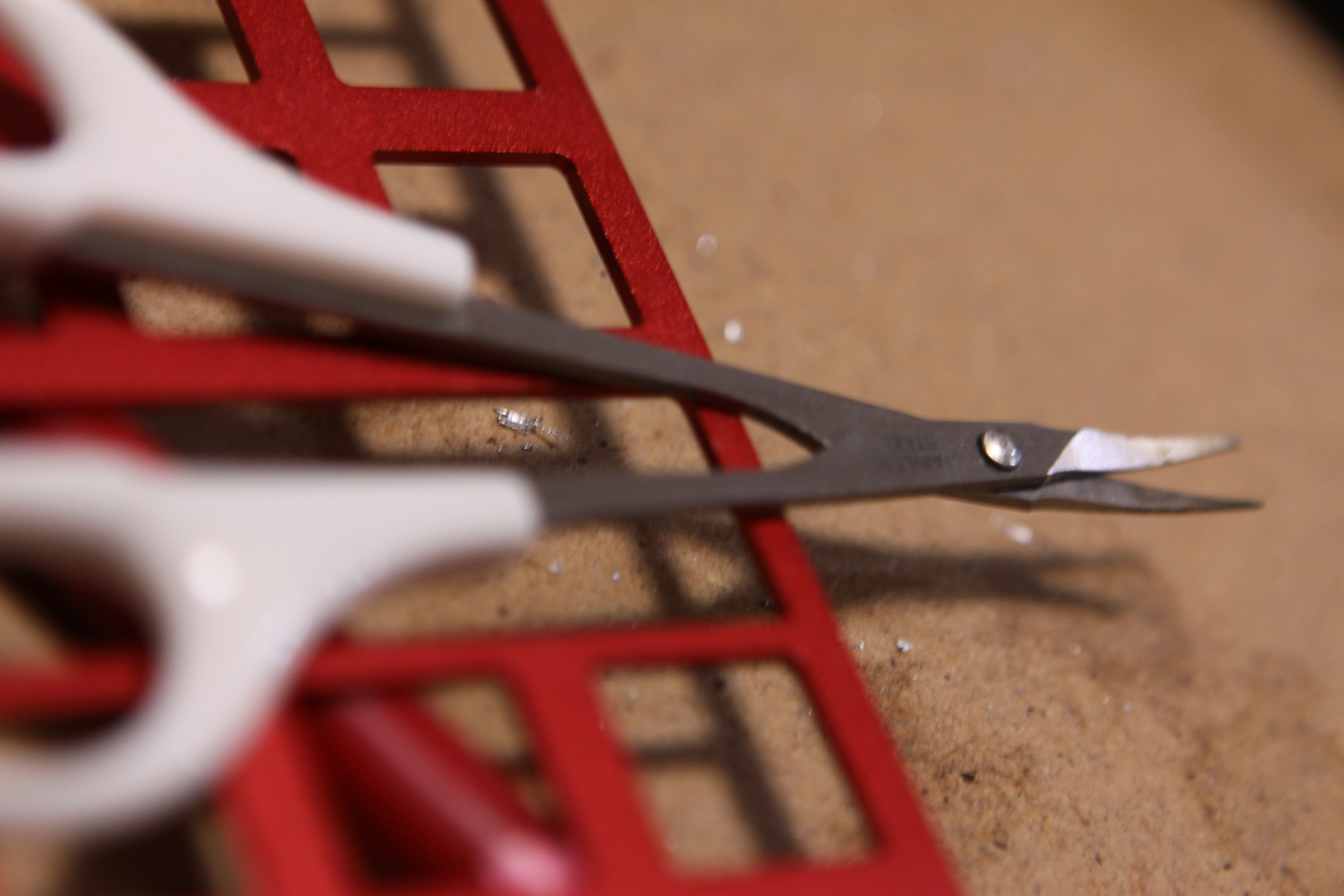

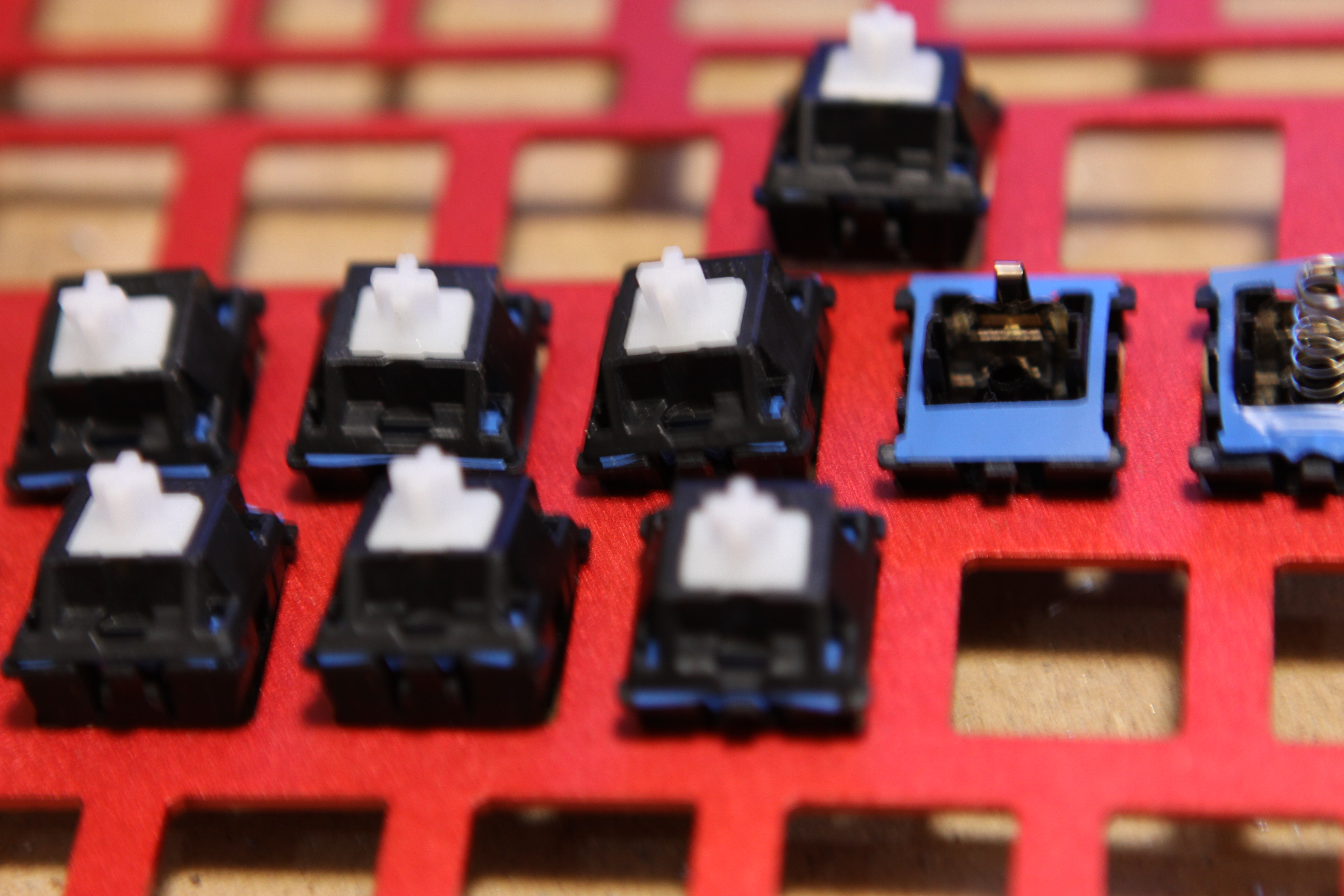

스위치를 분해할때는 집에 요가위(하나씩은있어요!찾아보세요)로 걸어서 치켜올리면 됩니다.
스위치를 분해시 중요한점은
스위치는 4개에 다리로 고정이되어있는데 위같은도구로 두쪽먼저살짝올리고 반대쪽 두쪽살짝올려서
손으로 빼주는것이 가장 스위치한테 무리가안가는방법입니다. 한쪽만 올릴시 플라스틱다리부분이
휠수있으므로 꼭!!!!!!!!!!!!!!두개 올리시구 또 두개올리시고 손!!!으로 하세요!
스위치를 체결하기전 먼저 케이블을 연결하시는게 편하니 꼭 그렇게 하시길 바랍니다.

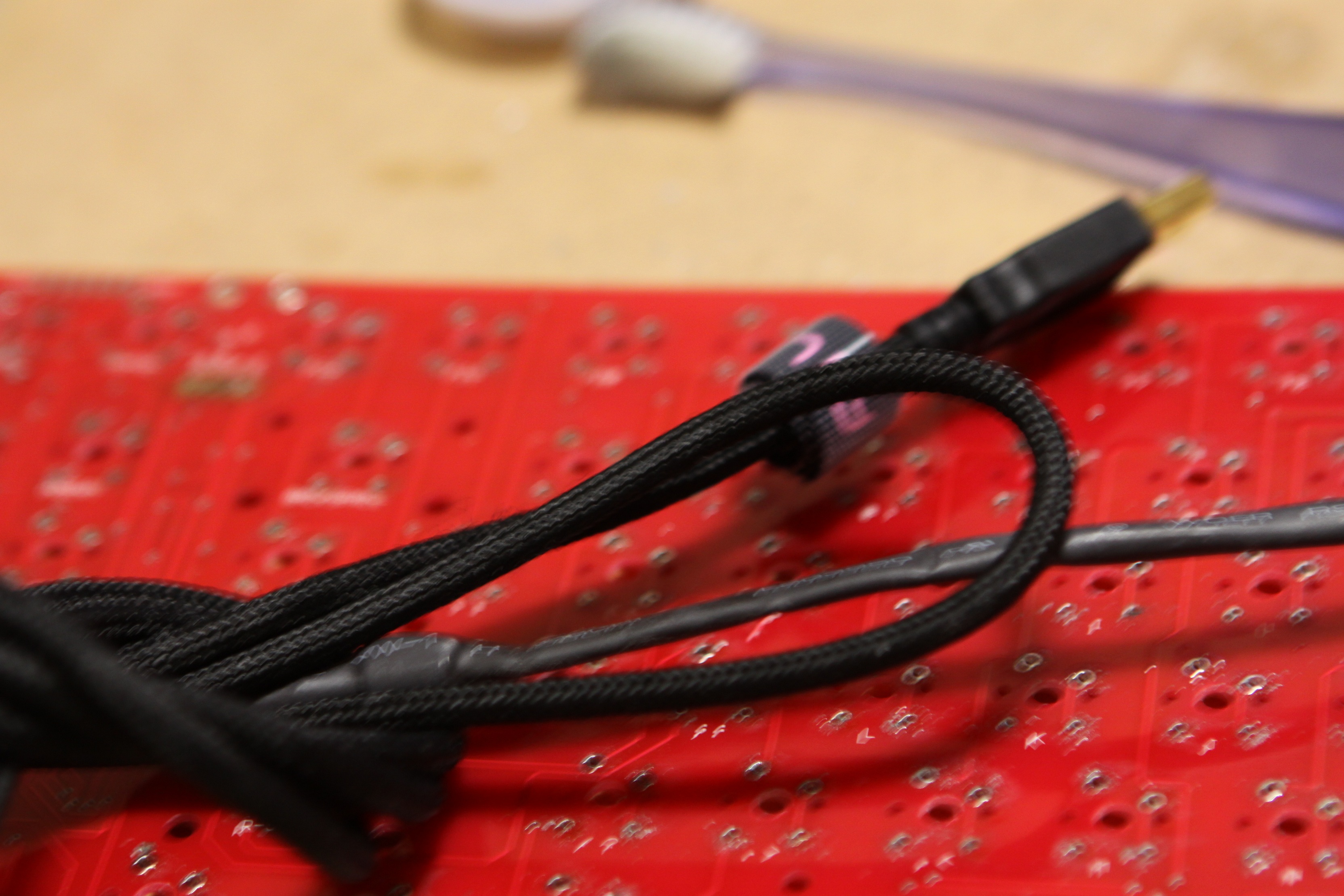

새로운 케이블로 연결하였습니다.
http://www.otd.kr/bbs/board.php?bo_table=TT&wr_id=1261&sca=&sfl=wr_subject&stx=usb
어떤선이 어디로가는지는 위링크참조해주세요
짜란~~ 드뎌 체결,, 완성~~ 이부분에서 눈물 쪼금흘렸습니다.

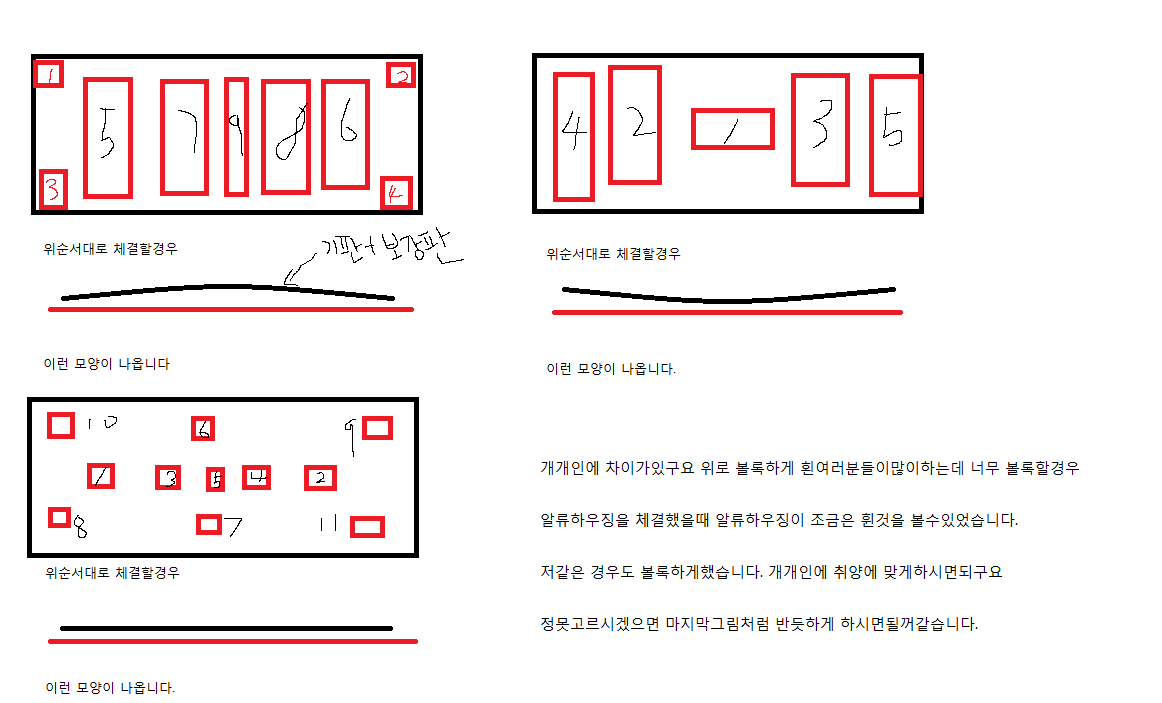

자 스위치를 체결한때 어떻게 하느냐에따라서 기판모양이 바뀝니다. 그림으로 보여드리겠습니다
아그리고 볼록하게할경우 중간부분이 아무래도 스위치가 보강판에 완벽히 체결이안됩니다 오목하게할경우는
양쪽싸이드 스위치들이 보강판에 완벽히 체결이안되구요
그리고 전!!!!!
스위치를 먼저 체결을 완료한후 납땜을시작합니다. 왜냐하면 납땜하기전에는 오목하게할지 볼록하게할지
힘으로 바꿀수있습니다 오목하면 볼록하게 좀 구부려주면되고 볼록하면 오목하게좀 구부려주면되고
원하시는 모양을만들수있습니다. 그리고 스위치 체결할때 꼭 다리가 다나왔나 확인후 다음것을 체결하시는
편합니다. 스위치체결하고 납땜을하다가 다리가없어서 다시 스위치를 뺄경우 옆에 것들이 체결이 단단히되어
있어서 보강판에 잘체결되있는 스위치하나를 빼기는 무지힘듭니다.. 옆에 다리들때문에 손도 따겁기도하구요.

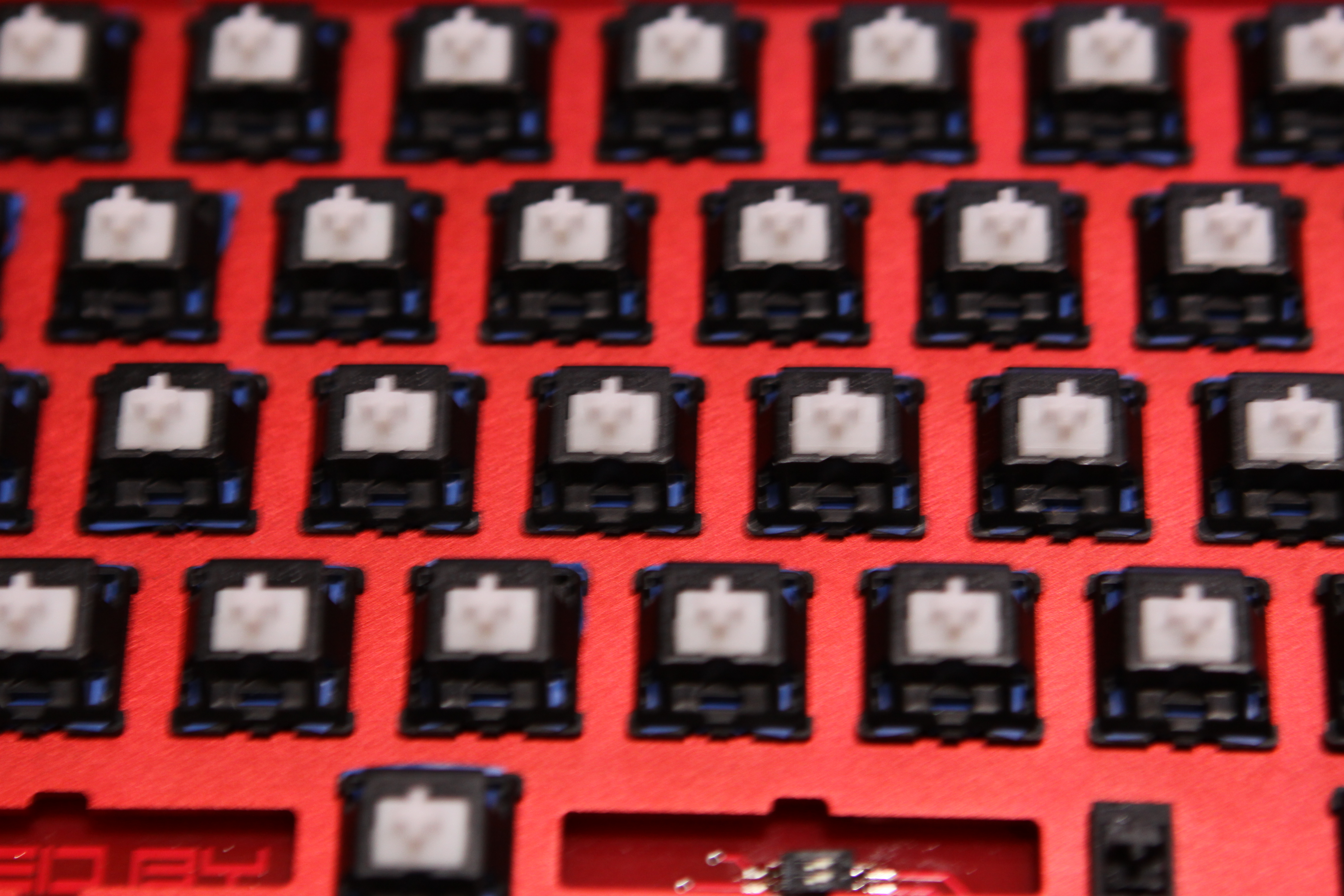

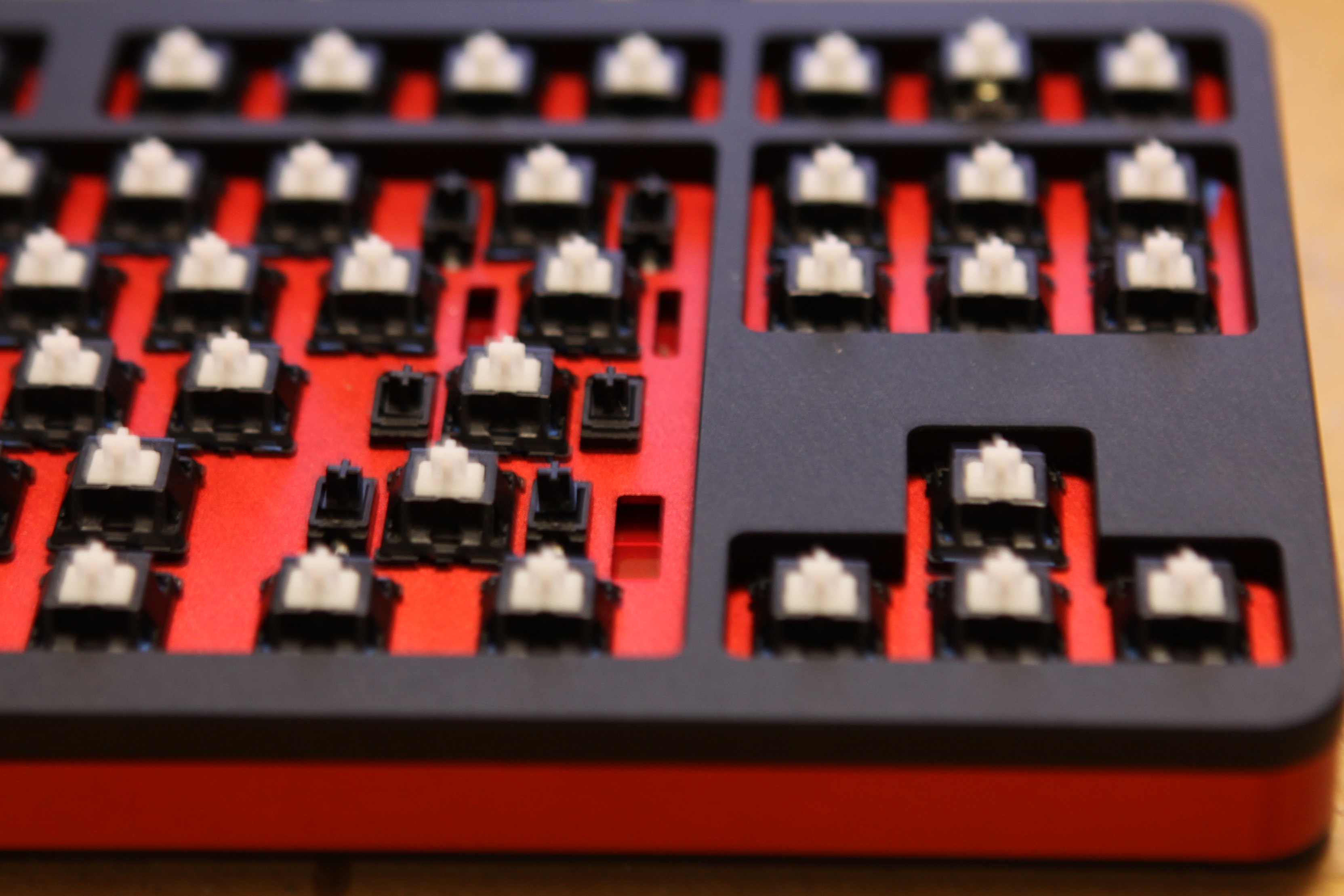

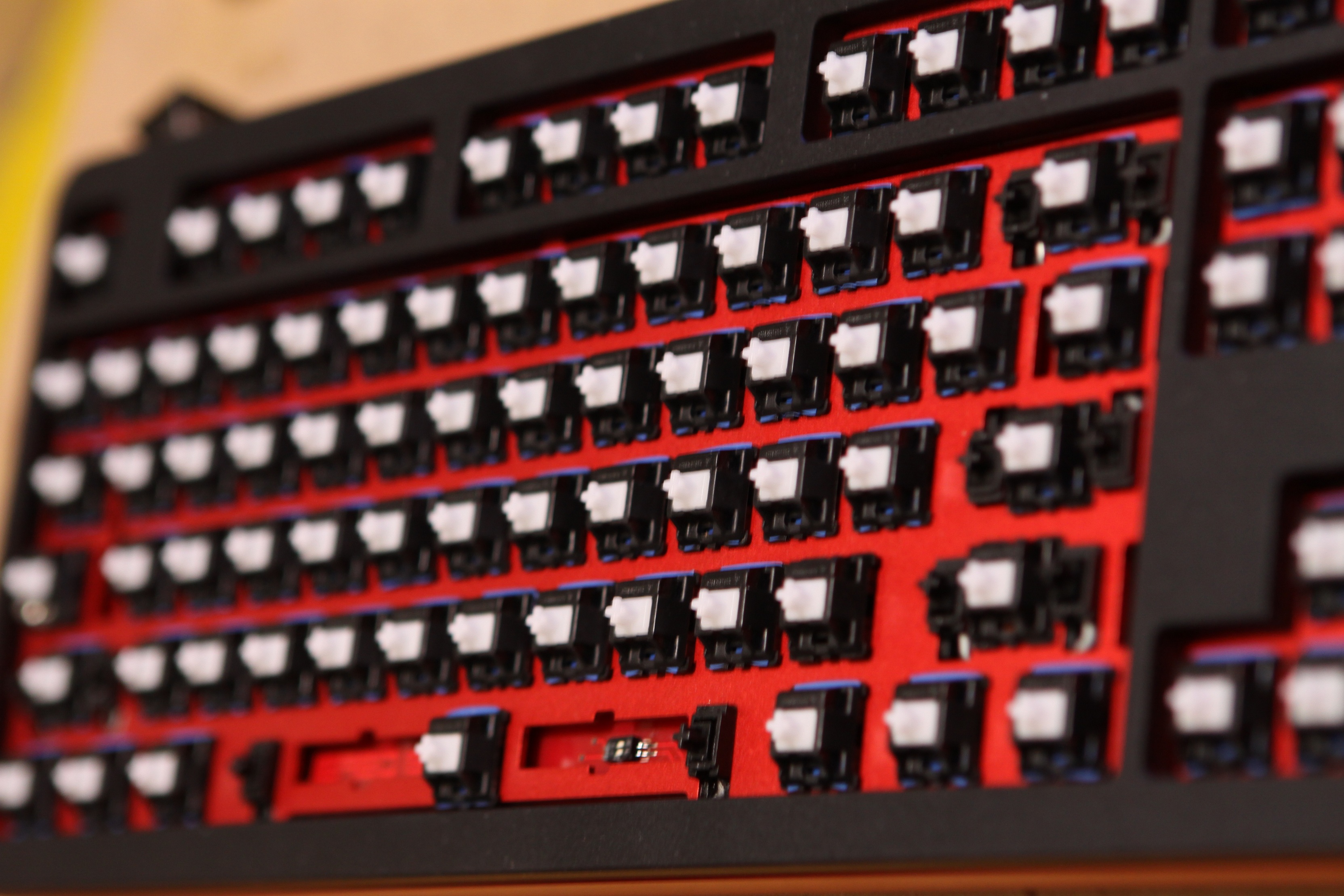

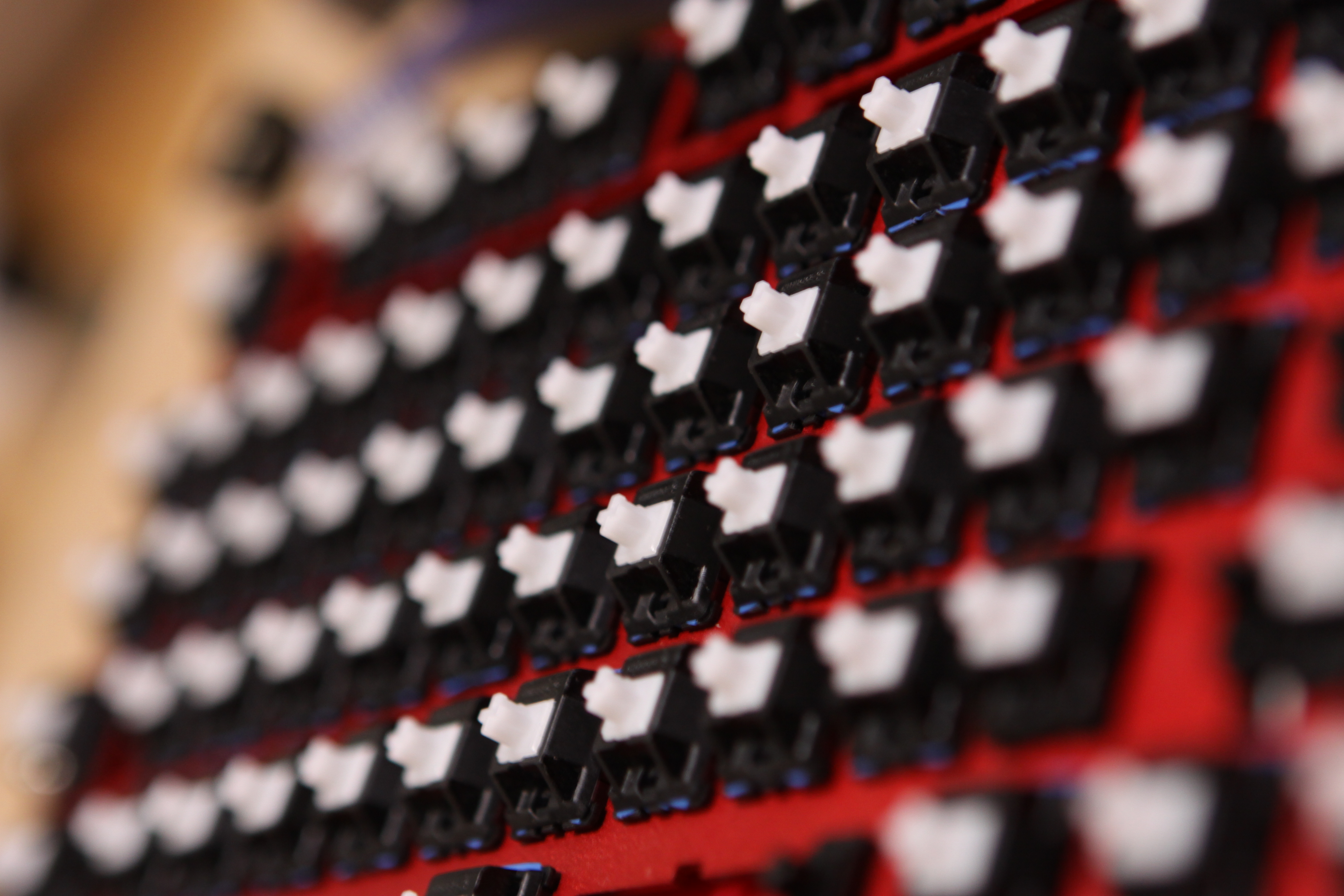

스위치가 다체결된 사진입니다.
너무이쁘군요,, 키캡이 없이 이렇게 아흠다울수가있따니,,ㅜㅜ

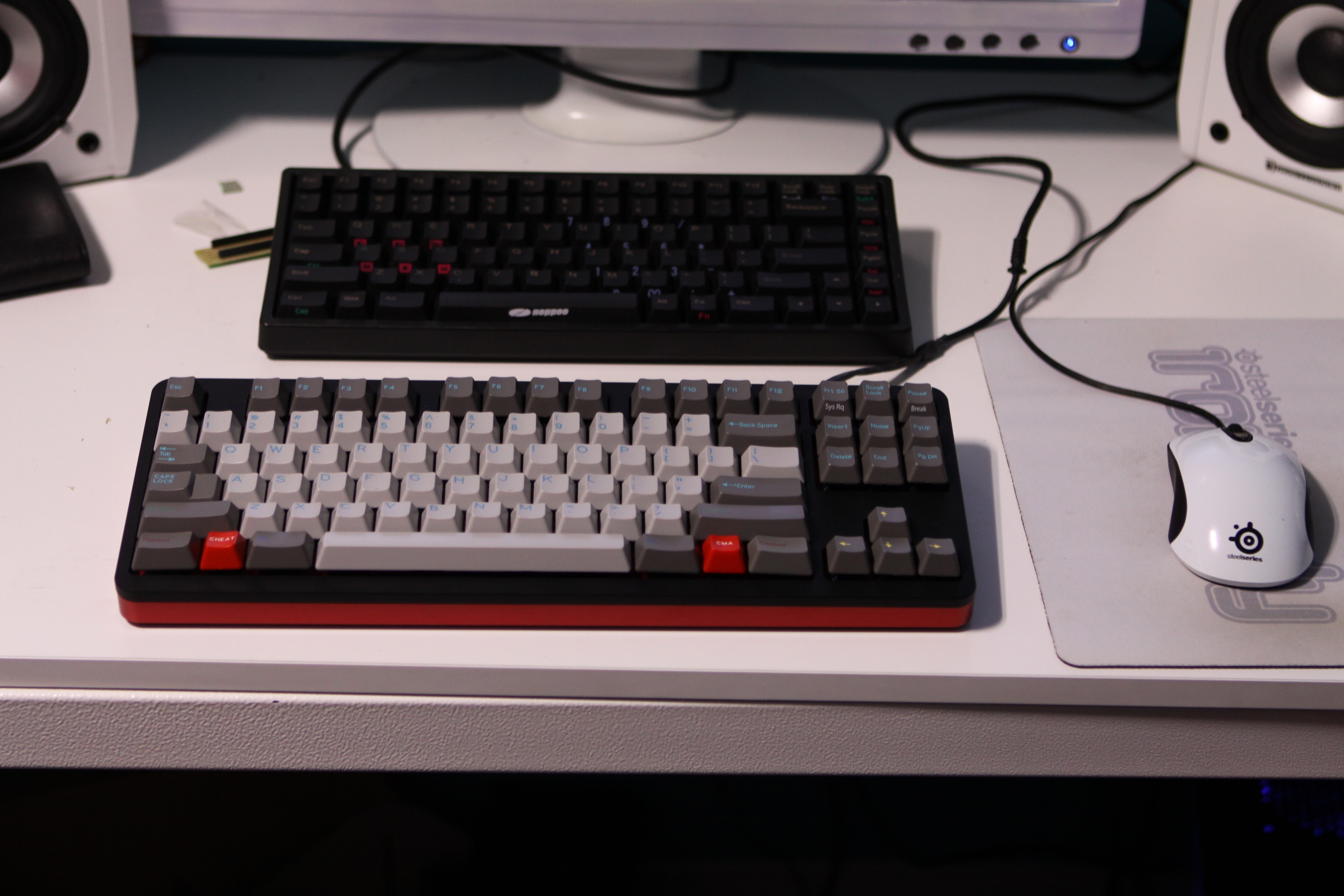

마지막 책상샷나갑니다.
허접한 조립기 봐주셔서감사합니다,,
중간에 갑자기 사진이 엑박이떠서,, 못올리고있따가,,, 보니깐,, 용량 초과인걸알고,, 몇개사진은
용량다이어트를 했네요,, 올릴사진이 많은데,, 다올라가지 않아서 아쉽네요!!
그럼 OTD횐여러분 우리보드 즐키보딩해요!
지금까지 FODO 였습니다.
