작성일 : 10-12-16 23:47

[기타] 동화님 ATS-48/U에요..

http://l.otd.kr/VDPFB3I5

글쓴이 : Operator

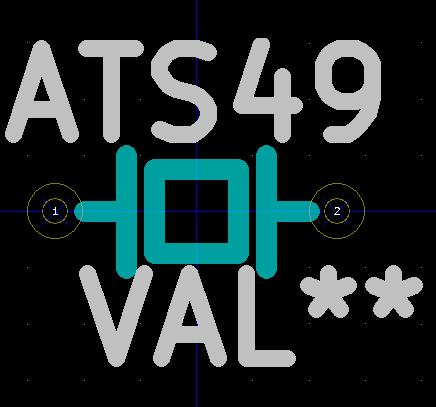

겨우 다 그렸습니다..

맞는지 검사 부탁이요...

검사 부탁이요..



Operator 10-12-16 23:48 그리드 1.0mm 입니다.. 사이 간격 5mm 이구요.. 패드 0.43mm 드릴링, 0.48mm 패드 입니다.. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



나쁜동화 10-12-17 00:51 설마요? 패드가 드릴보다 작으면 납땜 할 곳이 없는데요?ㅎㅎ 4.88+-0.2이니까 끼워지긴 하겠네요. 부품 윤곽을 그려 놓으셔야 그 만큼을 피해서 부품을 배치 할 수 있어요. 그거 무시하면 나중에 다른 부품에 치여서 끼워지지 않는 사태가 생길 수 있어요. 가장 바깥쪽 원이 클리어랜스라고 하는 것이고요. 패드가 너무 좁게 되있는데 그다음 큰것이 패드 제일 안쪽이 드릴이에요. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



Operator 10-12-17 07:56 .....? 클리어랜스요? 말을 잘못 했습니다.... 0.43 드릴링, 0.48 패드 입니다... 그런데 클리어랜스라는건 안보이구요.. 또 중요한건 부품 윤곽도 모르겠다는 거죠... 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



나쁜동화 10-12-17 15:34 보고도 안보인다고 말하는것은...-.-;;;패드가 저리 좁으면 납땜은 어찌 하남요. 저 그림에서는 패드와 드릴이 차이가 나지 않아 하나로 보인다고요.-.-; 클리어랜스는 자동(?)으로 그려지는 것이고요. 왜 윤곽을 모른다는 것인가요? 어제 걸어주 링크 잘 살펴 보세요. 아래쪽에 치수 나와 있자나요. 오른쪽엔 pdf파일도 다운 받을수 있는데.-.-;; 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



Operator 10-12-17 22:30 아.. 그런의미였군요!! 다시 시도!! 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!
