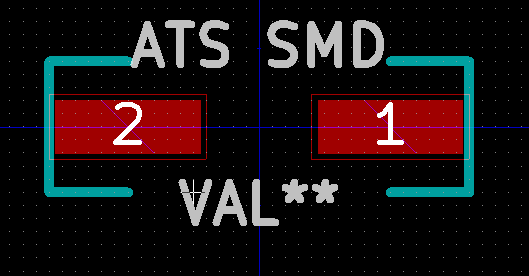

eleparts 홈페이지꺼는 SX1이네요. 이 페이지 밑에 보시면 랜드패턴이 있는데 비교해보셨나요. 패드 크기는 5.5x2.0이고 간격이 4.0mm떨어져 있네요. 그거하고 같으면 되겠죠. 근데 그게 절대적 인것은 아니고 자신이 땜질하기 쉬운 쪽으로 변형해도 됩니다.
근데 구지 어렵게 SMD를 쓰려고 하시나요.ㅎㅎ 땜질도 어렵고 크기에 매력도 없어보이는데....
http://www.eleparts.co.kr/front/productdetail.php?productcode=032002001001000018&sort= 이게 땜질은 더 쉬워보이는데요.
정말 작은 것을 원하신다면 http://devicemart.co.kr/mart7/mall.php?cat=002004008&query=view&no=15940 이런것이나 http://devicemart.co.kr/mart7/mall.php?cat=002004008&query=view&no=15120 이런 것이 있습니다.
목적을 먼저 생각하시고 목적에 맞는 적절한 소자를 생각해 보시고 그것의 랜드패턴에 맞게 그리면 됩니다.
