안녕하세요.  icecaky입니다.

지금 Aikon을 적용한 Wyse로 글쓰고 있습니다.^^

일단 우문현답으로 시작합니다.

==================icecaky 질문쪽지=======================================================

파놉님 안녕하세요. icecaky라고 합니다.
http://www.otd.kr/bbs/board.php?bo_table=album&wr_id=11037
와이즈에 아이콘 적용기 보고 문의드립니다.

http://www.kbdmania.net/xe/?mid=tipandtech&search_target=title_content&search_keyword=%EB%A7%A4%ED%8A%B8%EB%A6%AD%EC%8A%A4&page=3&division=-1989519&document_srl=120932
이 매트릭스가 맞는건가요? 제가 무개념이라 죄송합니다.

와이즈 컨트롤러의 1~8을 아이콘의 col 1~8로 연결하는게 맞나요?
사진상으론 맞는거 같은데요. 그다음이 이해가 안되어서요.
헤더핀 꽂으신 위치가 기판의 9~14인거 같은데요, 아이콘의 row 6~11과는 거꾸로 연결되어있는듯해서요.

SkyCS님의 핀번호 읽는 법을 제가 잘못 이해한건지요.
연결방법을 당최 모르겠습니다.ㅠ.ㅠ

그리고 모두 연결을 한 다음에는 ISP로더에 어떤 키보드의 키맵을 넣어줘야 하는건지요.

제 실력이라곤 HHMX, MX-mini 조립하는 정도밖에 안됩니다.
아이콘 이식은 첨이라 몰라서 질문드리오니 바쁘시더라도 답변 부탁드립니다.
감사합니다.

P.S 섬세한 이미지를 가지고 있었는데요.. 사진게시판의 파놉님은 남자다우시더라구요. 약간 의외였습니다. 아... 그냥 그렇다구요.^^ 실례였음 죄송합니다. 나쁜 뜻은 전혀 없습니다.

혹시 와이즈 매트릭스 있으심 부탁드립니다. 괜찮으시다면요... 배우고 싶습니다. 초짜라서요..

==================파놉님 답변쪽지=======================================================

네... 안녕하세요.
질문이 너무 많은 것 같아 정리해 보겠습니다.

1. SkyCS님 키매트릭스 맞습니다.

2. col1~8 그대로 아이콘의 col1~8 연결하는 것 맞구요.

3. row는 9~16, 24~28 까지 연결해 주는데 굳이 Aikon과 똑같이 할 필요는 없습니다. 저 같은 경우는 Aikon기준으로 11~6을 와이즈 IC 9~14로 대칭하게 연결하였고, 나머지 선들은 남는부분 1~5, 12,13에 연결한 것입니다.

4. 키맵은 따로 정해져 있는 것이 아니기 때문에 Col, Row에 맞게만 연결하시고 각 키의 매핑은 Aikon.exe프로그램으로 설정해 주는 것입니다.  이 것은 Aikon의 최대 특징을 이해하시면 될텐데... Aikon은 말 그래도 Row,Col 에 맞게 와이어링만 한 후 그 이후에는 자기가 원하는 키값을 매핑시키는 것이기 때문입니다.

5. Aikon에 기본적으로 펌웨어가 올라가 있다면 USB 연결 후 Aikon.exe 프로그램 돌려서 키매핑하면 끝이에요^^

6. ISP로더는 펌웨어를 프로그래밍 하기위한 포트이지 키맵을 업로드 하는 포트가 아닙니다.

7. ISP로더 :  펌웨어 업로드용!!(공장출하버전이라고 이해하시면 될듯...)
부트로더 http://www.otd.kr/bbs/board.php?bo_table=aikon_down&wr_id=59
Aikon 1.0.4 Beta http://www.otd.kr/bbs/board.php?bo_table=aikon_down&wr_id=60

9. USB커넥터 : Aikon.exe클라이언트 프로그램을 사용하여 키매핑을 하기 위한 커넥터임.
http://www.otd.kr/bbs/board.php?bo_table=aikon_down&wr_id=45
사용방법은 http://www.otd.kr/bbs/board.php?bo_table=pj_LIMKB&wr_id=1346 을 참고하세요.

10. 와이즈 키매트릭스 *.mat 파일은 PDS에 따로 올려두겠습니다.
그 매트릭스 값이 일치하는지는 확인해보시길 바랍니다.

ps. 아...그런부분에서 많이 의아해 하시는 군요.ㅎㅎㅎ 생긴게 좀 험악하게 생겨서리..ㅡ.ㅡ;;  그러나 물거나 해치지는 않으니 걱정마세요^^
=============================================================================================

파놉님의 친절한 답변에 용기를 얻어 시작하게된 와이즈에 아이콘 적용기입니다.

사진 올라갑니당~~~

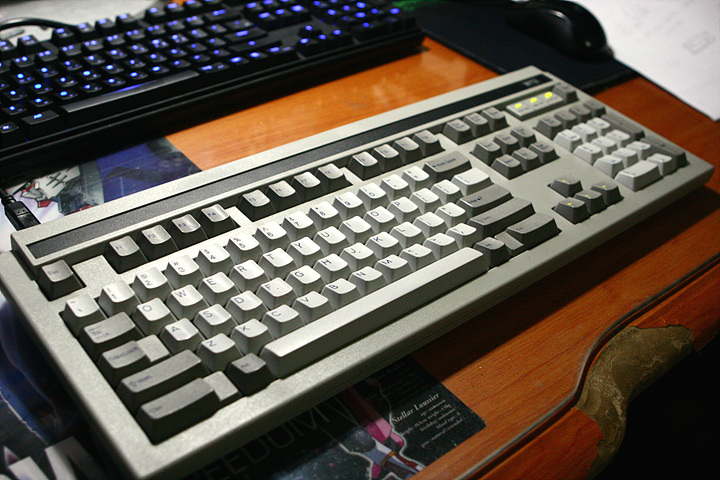

이건 완성 사진입니다. 잇힝~

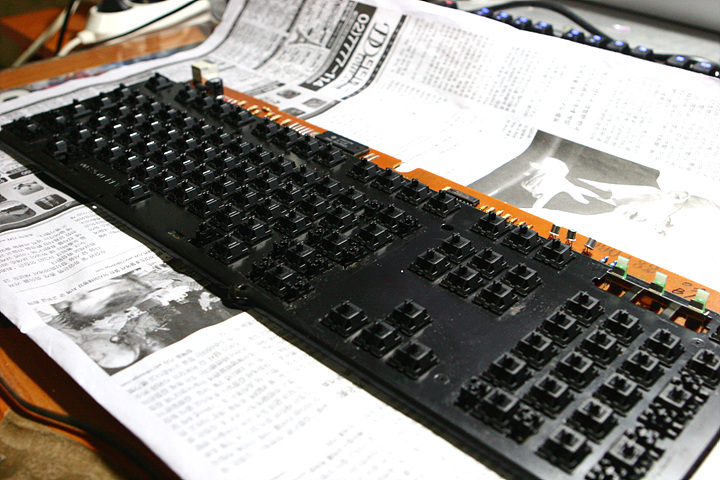

일단 와이즈를 열어보았습니다. 헐~ 완전 쓰레기통... ㅠ.ㅠ

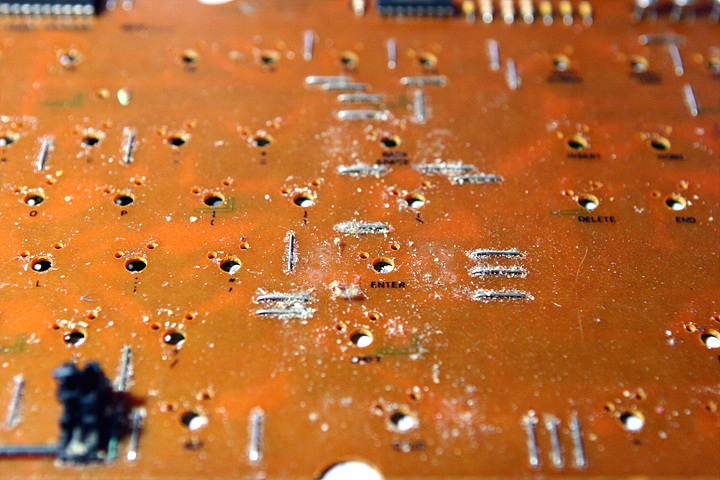

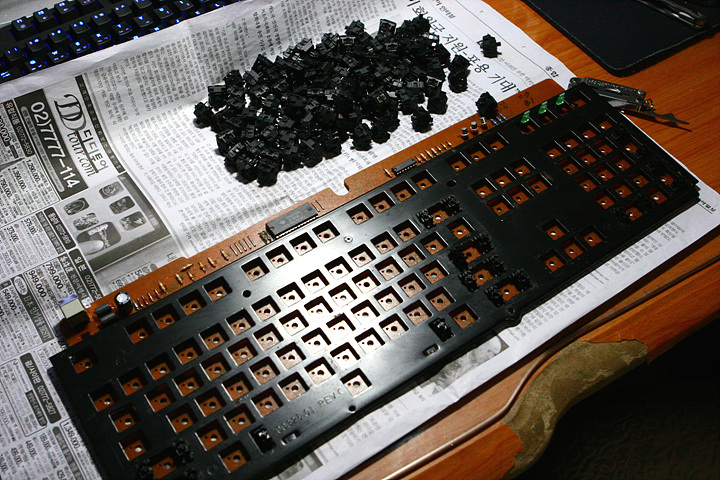

원래는 청소만 살짝 해주고 아이콘을 적용하려 했으나, 기판과 보강판 내부가 너무 지저분해서 디솔더링을 해주었습니다.

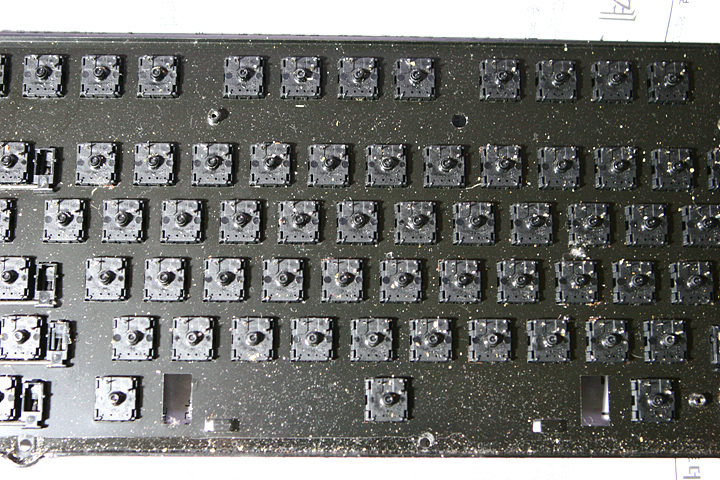

보강판 안쪽에도 먼지가... 흐미...

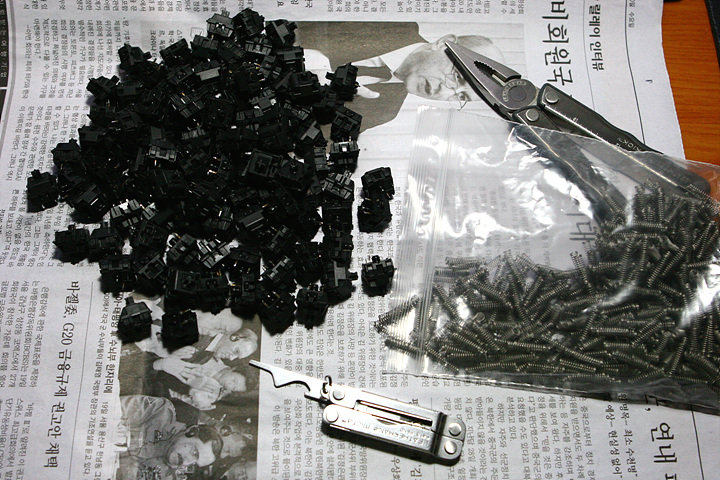

일단 분해한 흑축스위치를 55g변흑으로 만들었습니다. 계획에 없는 작업을 엉겁결에 하게되네요. ^^

변흑작업 완료후 솔더링 바로전에 한컷!

스위치 체결완료.

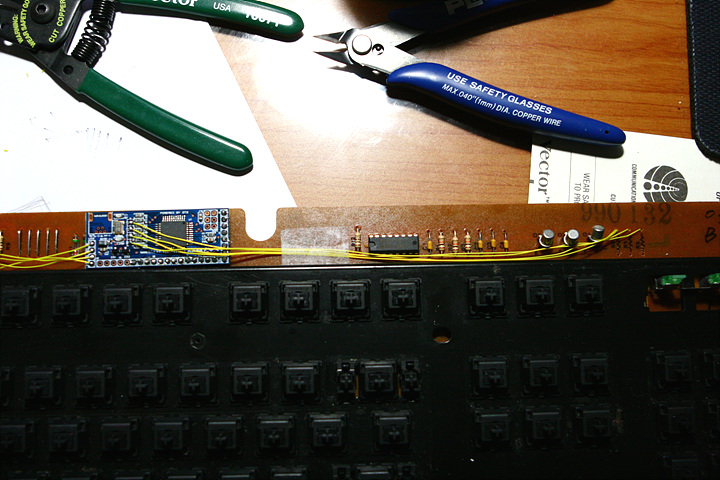

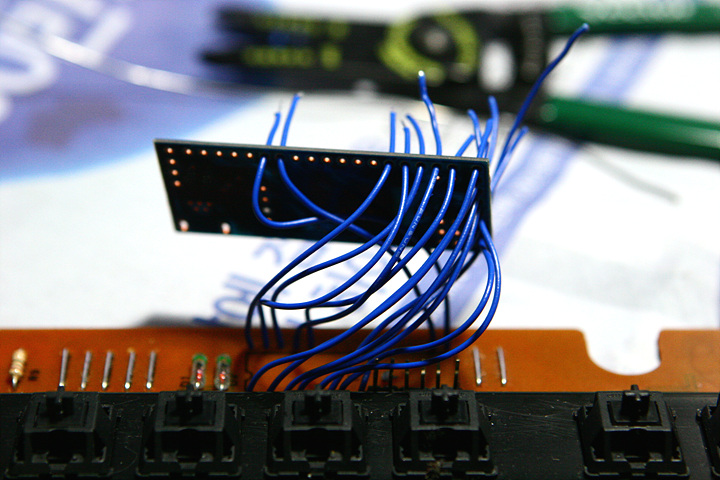

아... 이제부터 아이콘 적용시작~ 일단 와이즈 콘트롤러 제거, 파놉님께서 알려주셨던 방법대로 그대로 했습니다. 래핑와이어 두께를 안여쭤봐서 집에 있는 AWG26짜리로 했는데, 좀 두꺼웠습니다.  AWG28짜리가 딱 좋을거 같더라구요. 아이콘 윗쪽으로 와이어를 뺀뒤 아이콘 상부에서 납땜을 하는게 좀 어려웠습니다. 와이어가 두껍다보니 인두로 피복을 녹이기가 쉽지 않더라구요. 그래서 알맞은 길이로 자르고 Wire Stripper을 써서 삽질하며 겨우 작업완료 했습니다.

일단 여기까지 하고나서 USB 부품관련 파놉님께 또 질문을 하게됩니다.

우문현답 2

==================icecaky 질문쪽지=======================================================

안녕하세요. 파놉님. icecaky입니다.

와이즈 아이콘이식 진행은 잘 되어가고 있습니다.

다름이 아니오라...
http://www.otd.kr/data/file/album/1964092542_7cb2d2ac_IMGP6461.JPG

사진의 USB콘넥터가 http://www.eleparts.co.kr/front/productdetail.php?productcode=004019002001000002
요게 맞는지요.

와이즈의 전화선(?)연결잭은 4개의 단자가 약간 사선형태로 되어있는데요, 적용가능한지도 궁금합니다.

어떤 제품(USB콘넥터)인지 구입가능한 사이트까지 알려주심 대단히 감사하겠습니다.^^

항상 도움만 받아서 황송할 따름입니다. 감사합니다.


==================파놉님 답변쪽지=======================================================

 1. 링크의 커넥터가 맞습니다.

2. 적용가능하구요.(약간 사선으로 끼우면 됩니다.)

3. 링크의 파트가 맞으므로 패스.ㅋㅋ

4. 아래 링크의 3번사진을 참고하세요^^

http://www.otd.kr/bbs/board.php?bo_table=album&wr_id=6381

=========================================================================================

파놉님 답변을 받고 부품 주문, 오늘 받고 작업을 재개하였습니다.^^

http://www.otd.kr/bbs/board.php?bo_table=TT&wr_id=1261&sca=&sfl=wr_subject&stx=USB

팁엔테크의 웅이애비님 글을 참조하여 테스터로 찍어서 확인해보았습니다.

아래부터 위로 1, 2, 3, 4 입니다. 그대로 아이콘에 연결하였습니다.

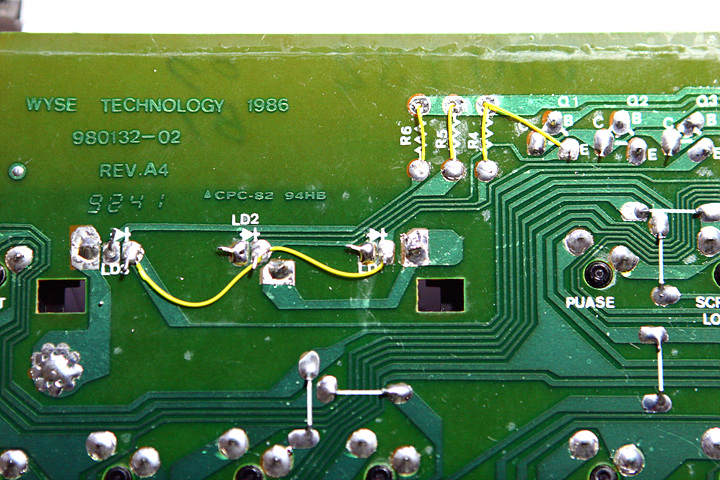

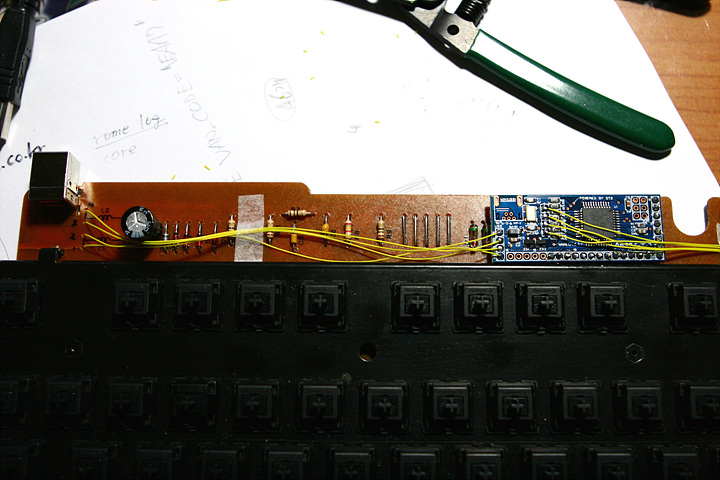

LED부분도 파놉님 적용기 사진 그대로 따라했습니다. 아이콘의 S -> ScrollLock, C -> CapsLock, N -> NumLock 요렇게 와이즈 기판과 연결해주었습니다.

사진 우측 상단 R6, R5, R4 윗쪽 구멍은 납땜이 아닙니다. 그냥 구멍을 지나 내려와서 밑부분 단자에 납땜을 해주었습니다. 그러므로 R4 구멍의 2가닥은 한 회선이 아닙니다. (주의!)

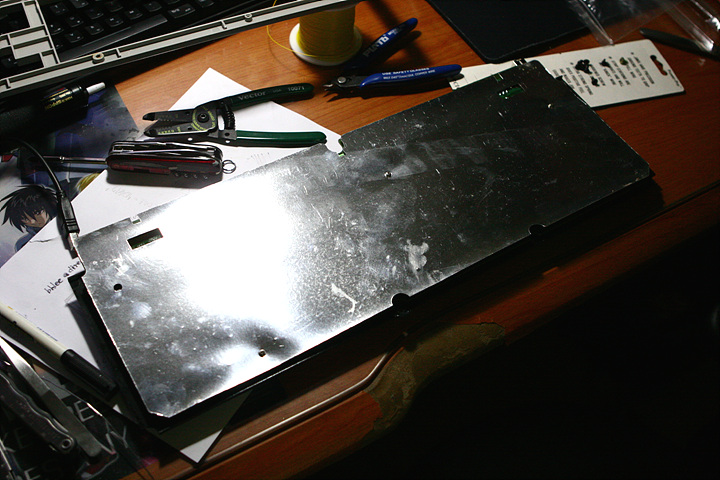

쇼트방지(?) 은박지 밑에 깔고... 역순으로 하우징 체결중입니다.

세제물에 이틀, 말리는데 3일 걸려 세척한 키캡을 체결해주니 완성!!!

저같은 초보도 멘토 파놉님께 가르침을 받으면 할 수 있다는 자신감을 얻었습니다. 하하하!

얼마전 찌니님께 추진하신 공제로 와이즈 득템하시는 분들은 꼭 도전해 보시기 바랍니다.

파놉님께서 가르쳐주신대로 그대로 했지만 그래도 제가 아이콘을 적용했다는 뿌듯함...^^

감사합니다. 파놉님.

참! 파놉님께서 올려주신 mat 파일을 토대로 약간 다른 부분을 Aikon.exe로 수정해서 키맵핑 해줬습니다.ㅎㅎ

P.S 파놉님! 혹시나 쪽지내용을 허락도 없이 글에 인용한 것이 문제되면 연락주시기 바랍니다.
