[제품/정물] 오늘 밤에는 무슨짓을?

http://l.otd.kr/VDPFB3I5

글쓴이 : 꽃데지

매트릭스를 다땄습니다.

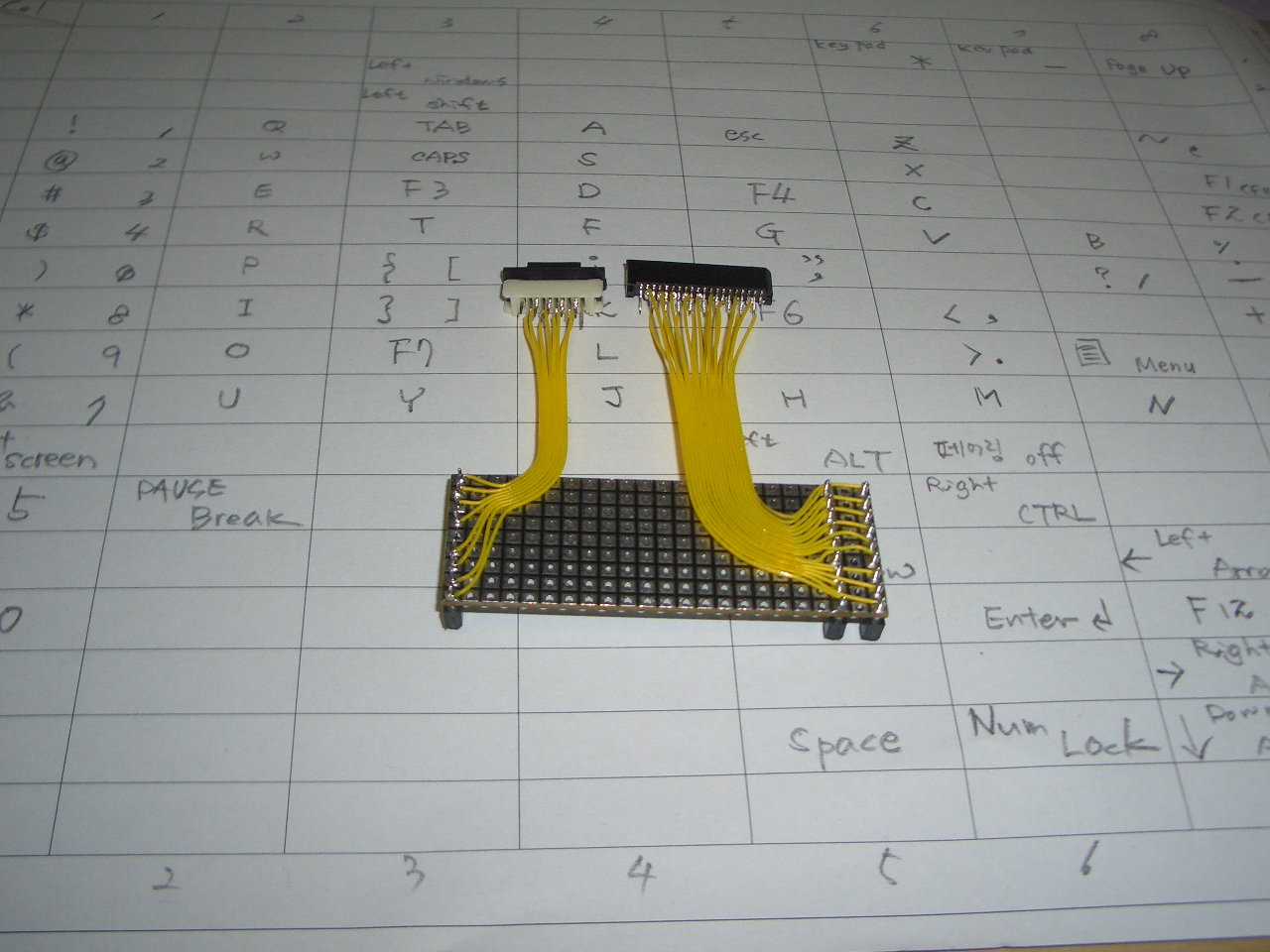

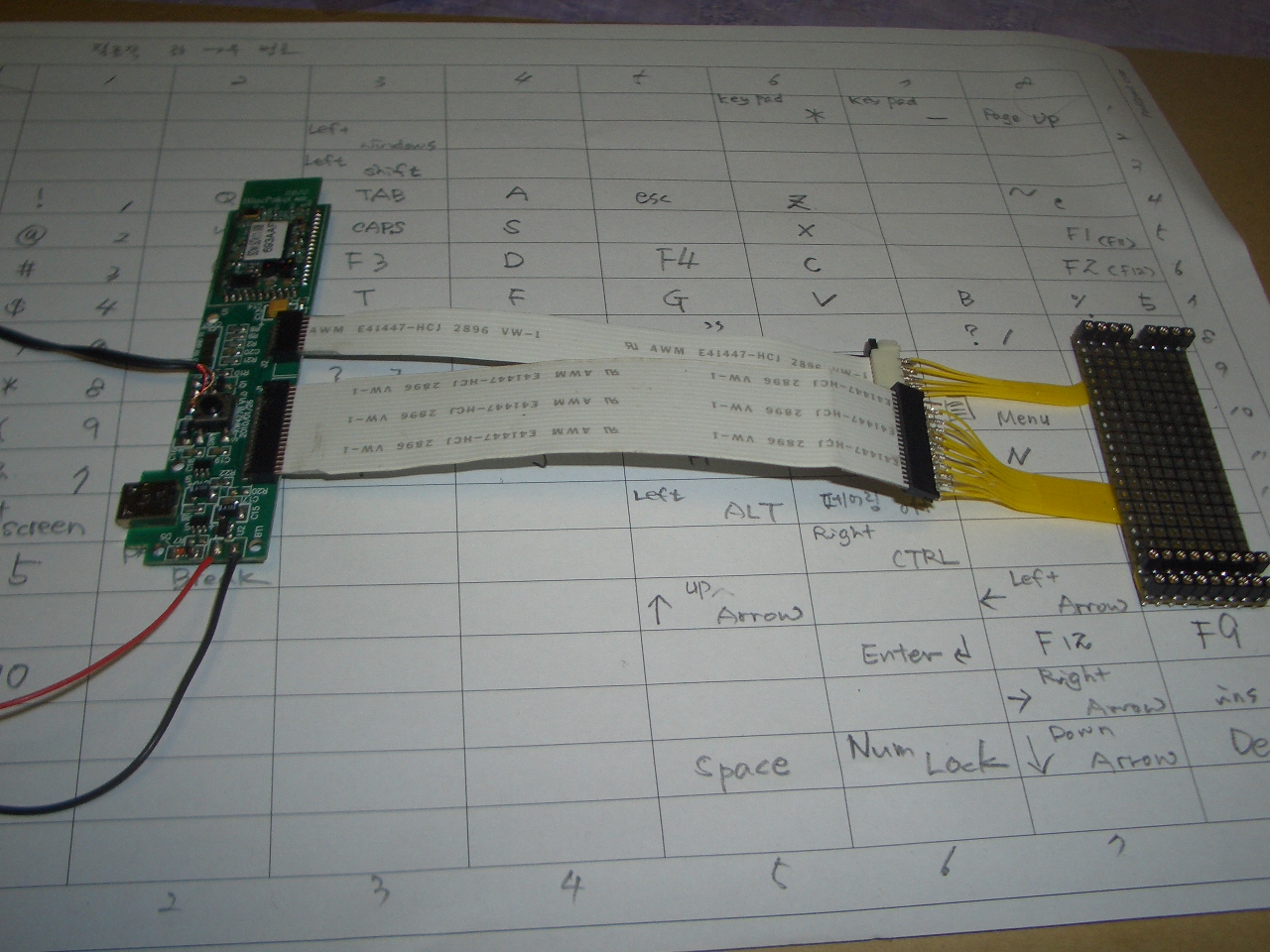

그래서 키보드에 적용하기 위해서 블투 컨트롤러와 기판사이에 사용할 커넥터를 만들었습니다.

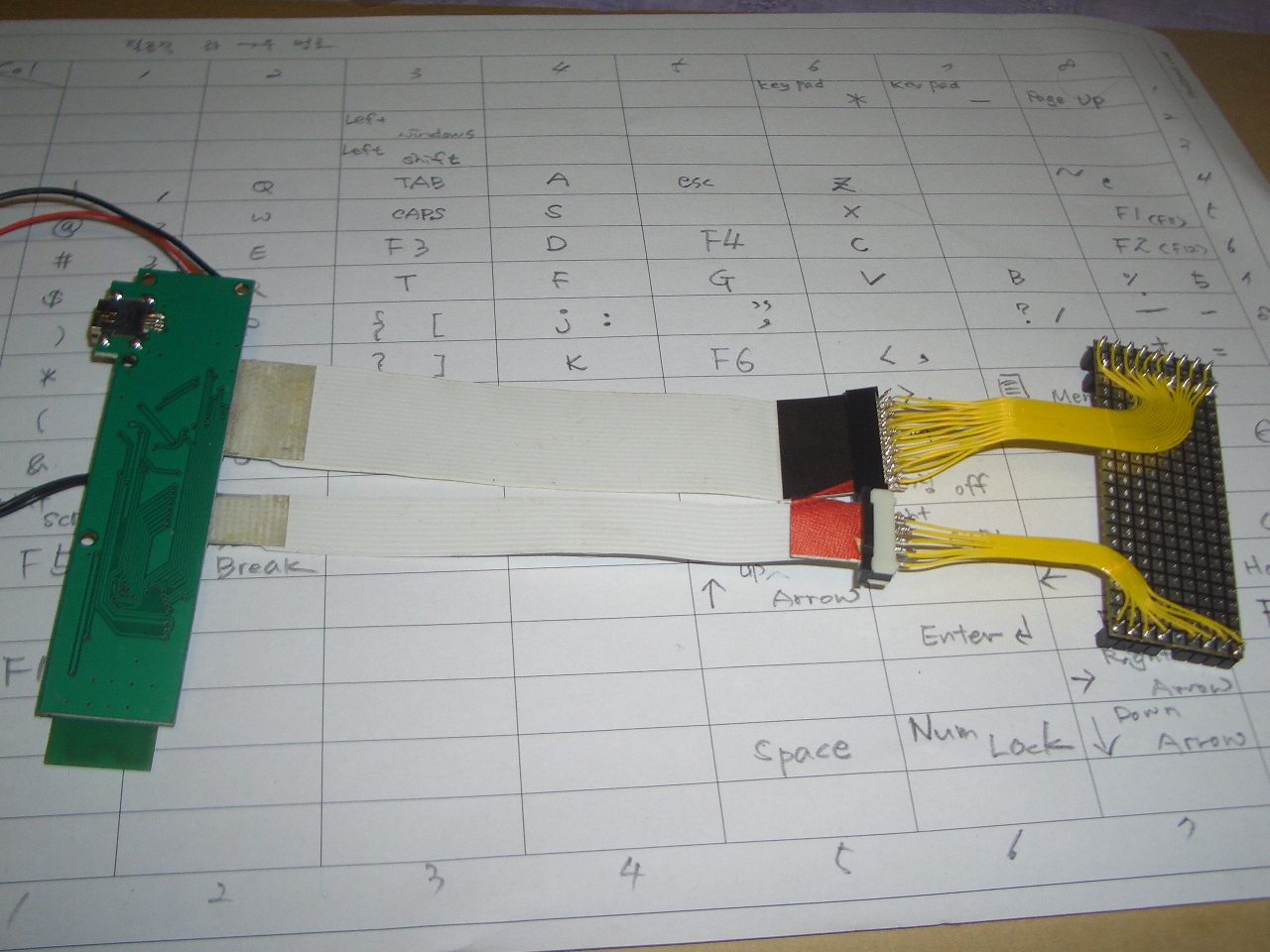

뒷면 이지요 그냥 ㅡ.ㅡ

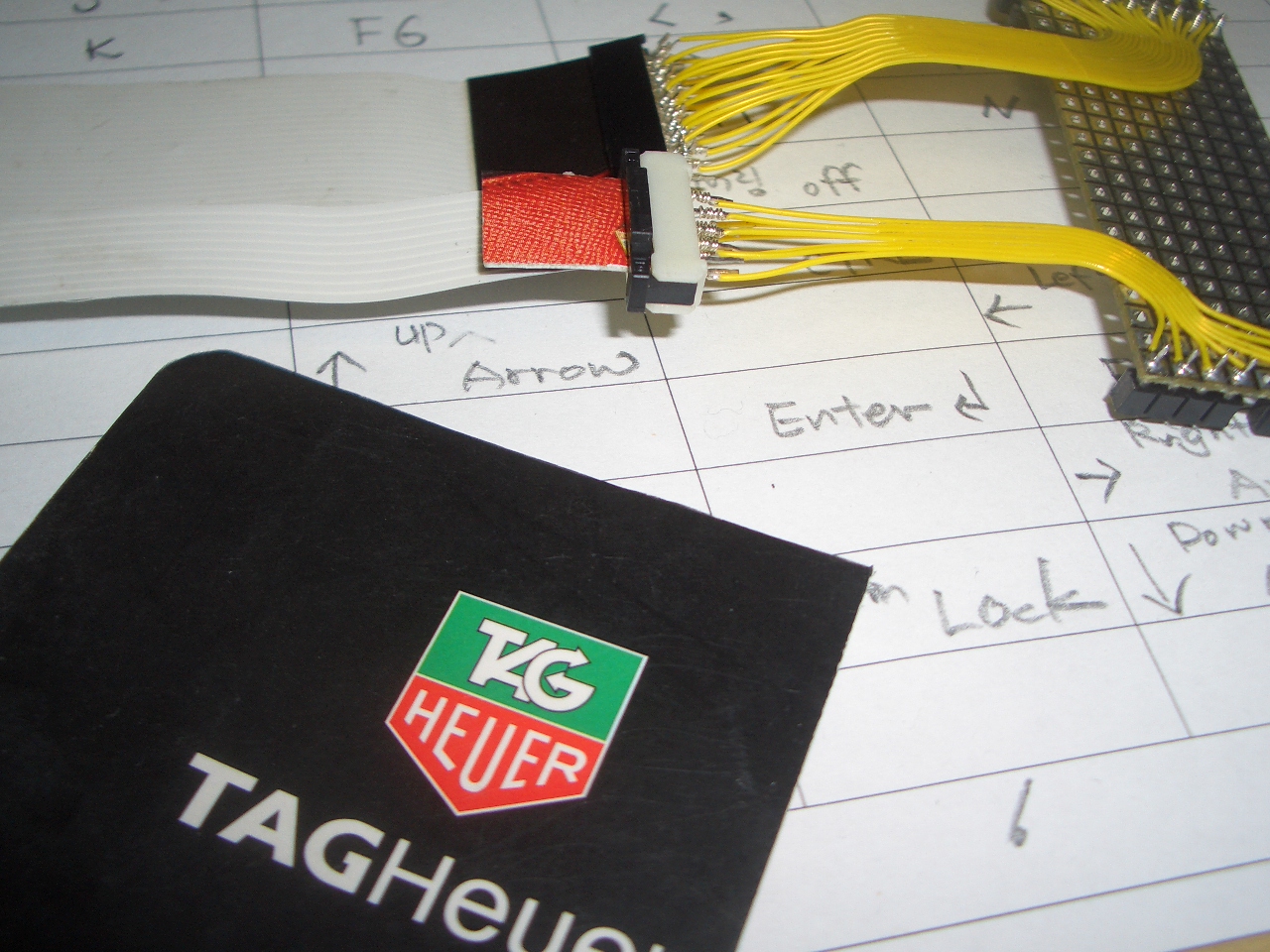

필름 케이블을위해 희생하신 지갑살때 딸아온 플라스틱쪼가리 ㅡ.ㅡ

커넥터 부분 뒷면 단독샷

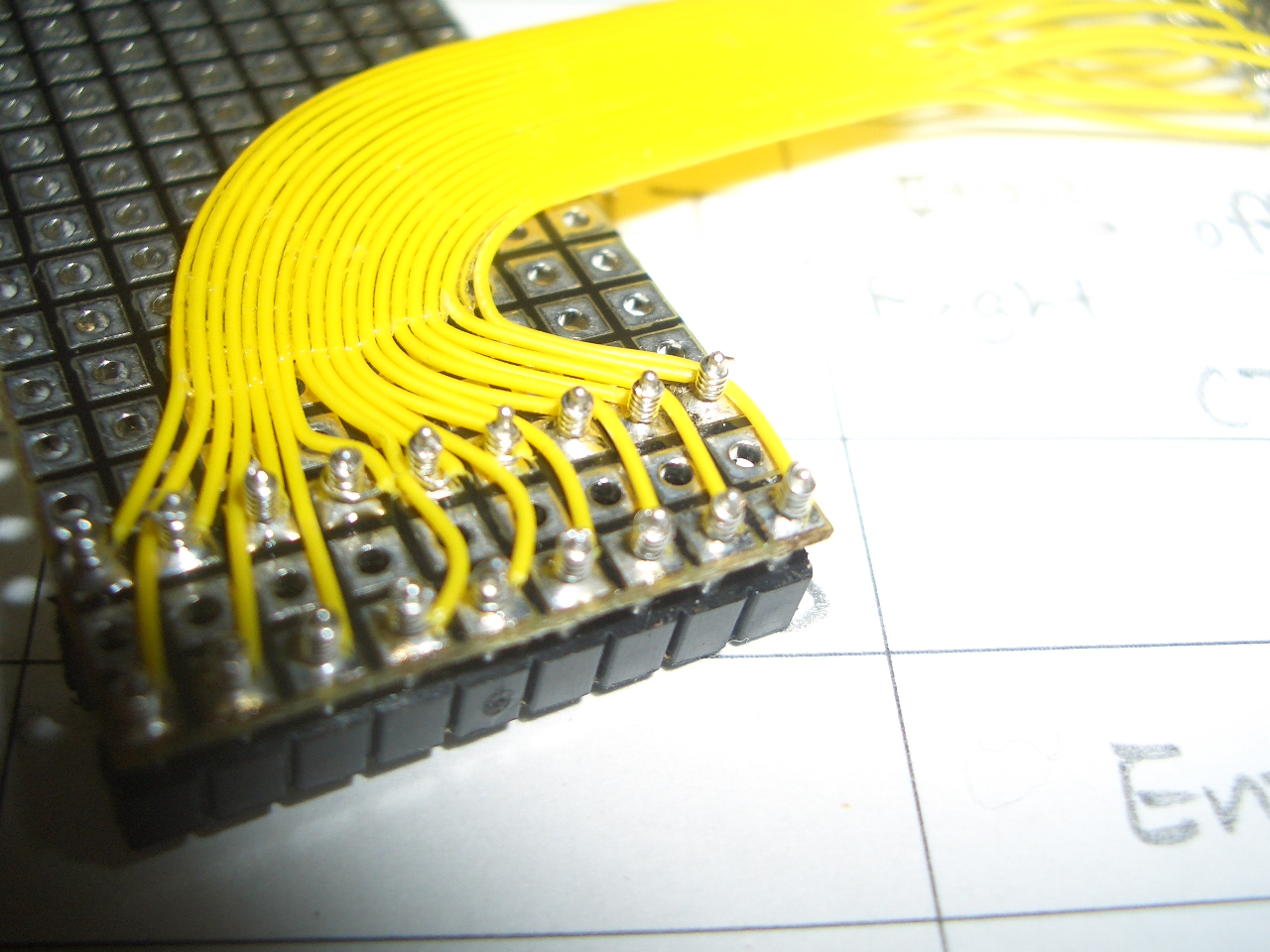

앞서 만든 레핑기가 활약한 부분 입니다 ^.^

커넥터만들때 바로 위의 레핑부분과 필름케이블만드는데 시간이 젤로 많이 들었습니다.

보이십니까 저 아름다운 돌돌말림이... 안전을 위해서 저위에다 납을 입힐예정입니다.

찬조출현 : 매트릭스를 따놓은 A4 용지

매트릭스는 숨겨진 파트를 키테스트 풀그림을 이용 마저찾은후

사용한 컨트롤러의 키보드종류와 함께 나중에 아주 나중에 팁엔텍에 자료료 남겨 놓겠습니다.



우라늄청축 10-11-29 01:55 ㅎㅎ; 정말 아름답게 따져있네요. 더치트를 무선 개조할 예정이신가요? 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



꽃데지 10-11-29 02:11 공방표 미니윈키에 적용할 블투컨트롤러 입니다 ^^ 음 하나더 있는데 치트에 적용해 볼까요 ? 아앙~ 앙데는데 치트는 오리지날로 사용해야 빛이 나지 않을가 합니다. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



디제이몽키 10-11-29 02:25 헐..잘 모르지만..보기만 해도 엄청난 작업같네요 ^^;; 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



inornate 10-11-29 05:10 어 그러고보니 저 블투컨트롤러, 낯이 익습니다. 전에 제가 개인 셀러한테 10개 구매해서 들여왔던 BluePacket입니다? 어느 키보드에서 분리한 컨트롤러인가요? 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



제로록 10-11-29 11:22 그러고보니 저도 예정에 궁금해서 여쭈었는데 대답을 못들었습니다. ㅎㅎ http://www.otd.kr/bbs/board.php?bo_table=board1&wr_id=144562&sca=&sfl=wr_name%2C1&stx=%EA%BD%83%EB%8D%B0%EC%A7%80 꽃데지님 답변 부탁드려효 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



괴수가면 10-11-29 11:43 http://www.otd.kr/bbs/board.php?bo_table=album&wr_id=44413 위 링크의 사진으로 검색해보니 아래 상품 같은데 지금 판매하지는 않는군요. http://shopping.naver.com/detail/detail.nhn?cat_id=01010503&nv_mid=5672137165 USB충전 기능이 있어 좋네요. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



꽃데지 10-11-29 12:33 코시 KB-954BT 가 맞습니다. 제가 구입할당시에는 2.7점인가 했었습니다. 제로록님께 따로 쪽지를 보넨줄 알았는데 아니었군요 ㅡ.ㅡ 코시가 저가제품을 주로취급하긴 해도 금방 없어질것 같지는 않았는데 사실 키보드자체는 사용하기 불편하기 짝이없었으니 그렇수도 .. 아 이렇게 되면 자료로 남기 필요가 없어지나 ㅡ.ㅡ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



hyunoopy 10-11-29 10:32 멋지네요..열심히 연구하시고 결과를 오픈한다는게 정말 멋진것 같습니다... 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



제로록 10-11-29 11:24 솔직히 제가 이런거 전혀 모르는 문과계이다 보니.. 저런 랩핑을 통한 깔끔한 연결이 너무 부럽습니다. 어떤 재료들이 들어가는지도 잘모르겠고.. 저도 저렇게 하고 싶은데 맨날 납 범법이니. 다음에 한번 가르침을 주시면 좋겠습니다. ^^* 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



꽃데지 10-11-29 12:52 양면 만능기판 30awg 레핑와이어 자작 레핑툴 18W 칼팁 막대형인두 1mm 피치 20핀, 10핀 FFC케이블 과 커넥터 (케이블은 20핀 케이블 절단 가공) 이상입니다. 제록님을 위해서라면 레핑툴 제작기를 자료실에 남기지요 .. 다시하나맹글어야 되나 ㅡ.ㅡ 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



User 10-11-29 13:14 와우..저도 저런 작업해보고 싶군요. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



Bossanova 10-11-29 13:17 블투라^^ 무선 키보드 한개즘 있으면 편하게 쓸듯합니다 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!



슈슈™ 10-11-29 13:37 우워..볼때마다 대단.. 시원하고 한적해보이는 풍경입니다. 저도 아이들 시험 끝나면 함께 다녀와야겠네요!
