안녕하세요. icecaky입니다.

주말에 MX-mini를 조립하였습니다. 예전에 소자납땜, 펌업은 해놓은 상태여서 변백 스위치 작업부터 시작했습니다.

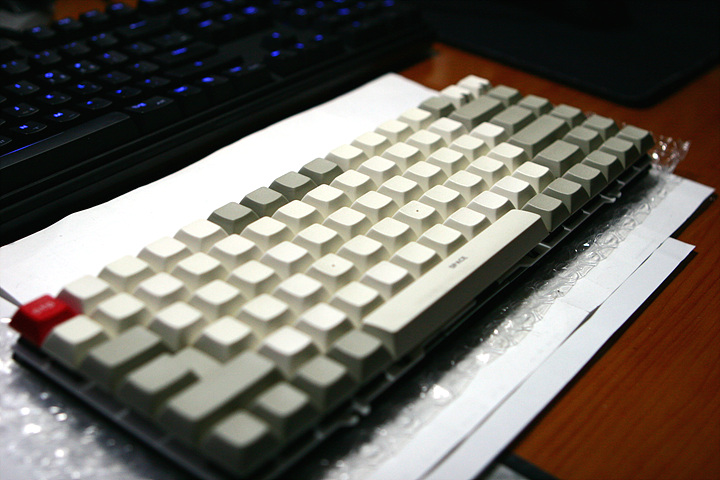

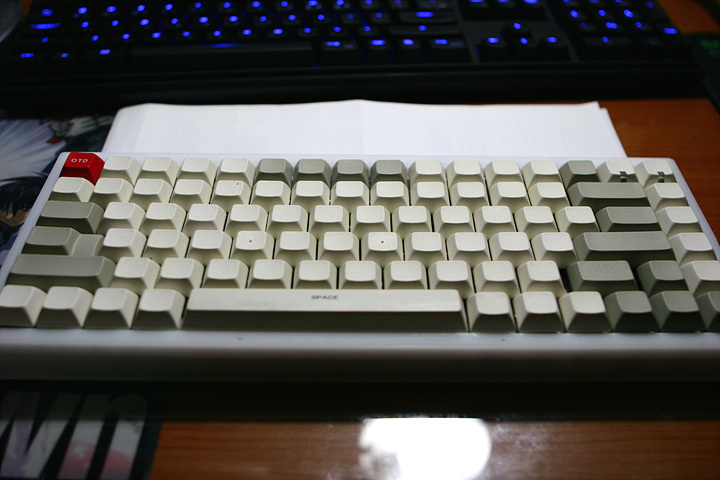

이건 모든 문제해결 후 완성사진입니다.

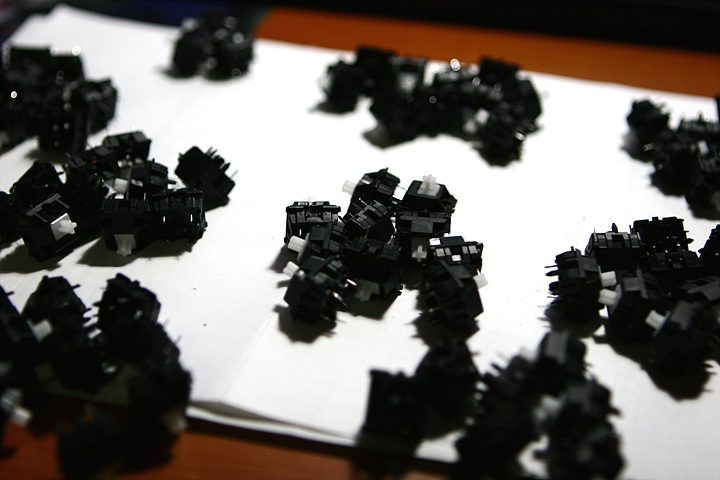

변백 스위치 작업을 했습니다. 55g 스프링입니다.

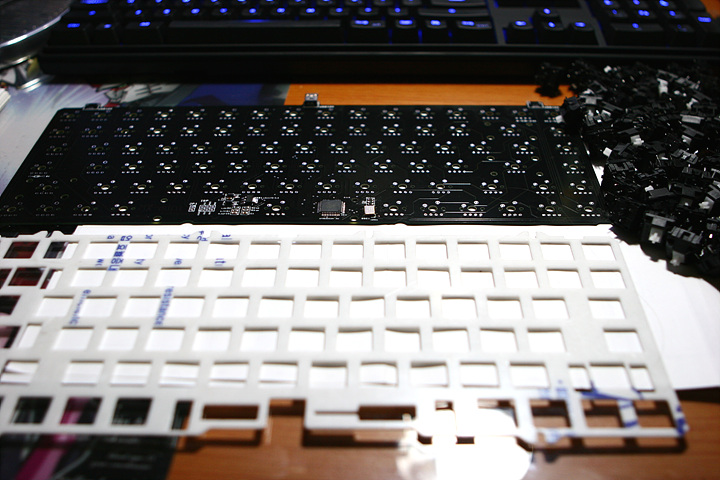

헤밀짱님께 저렴한 가격으로 분양받은 보강판입니다. 물론 하우징도 있습니다.^^

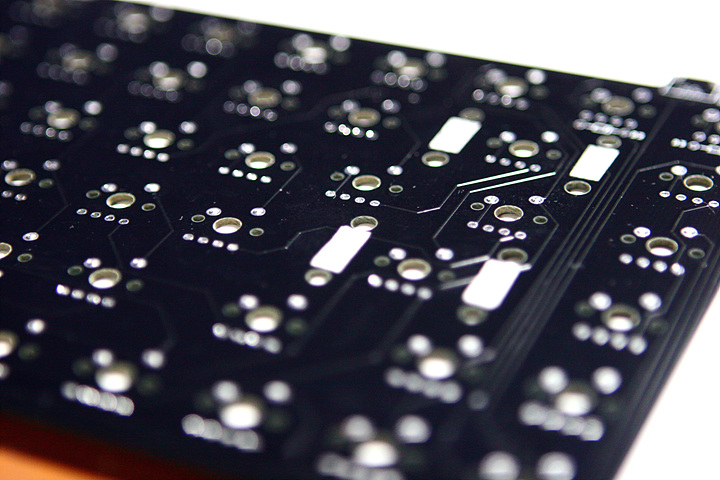

3M micropore tape도 붙여주었습니다.

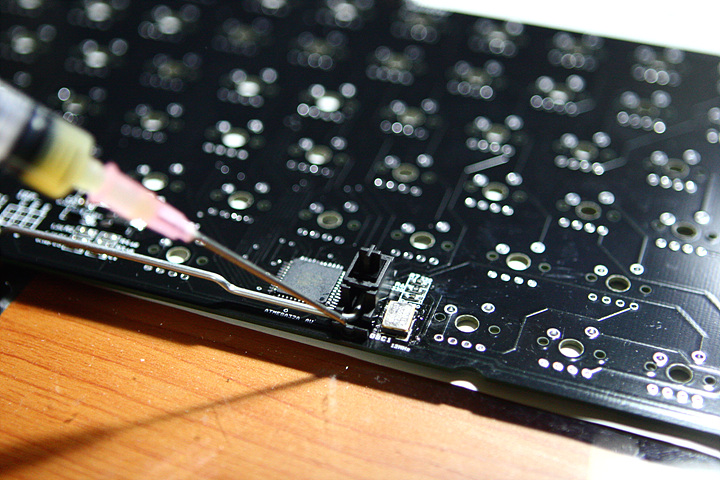

찌니님께서 무료분양 해주셨던 구리스로 스테빌 윤활도 하공...

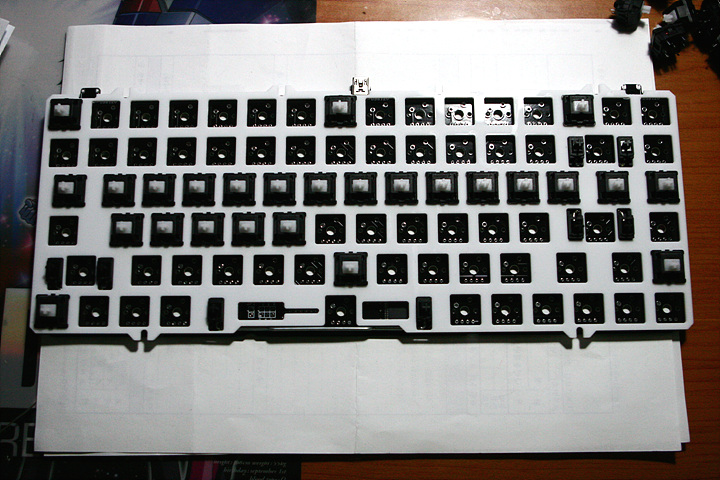

아크릴 보강판에 스위치 체결중입니다. 아크릴보강판을 쓰면 나중에 스위치 납땜 후 기판이 휘어지는 경향이 있더라구요.

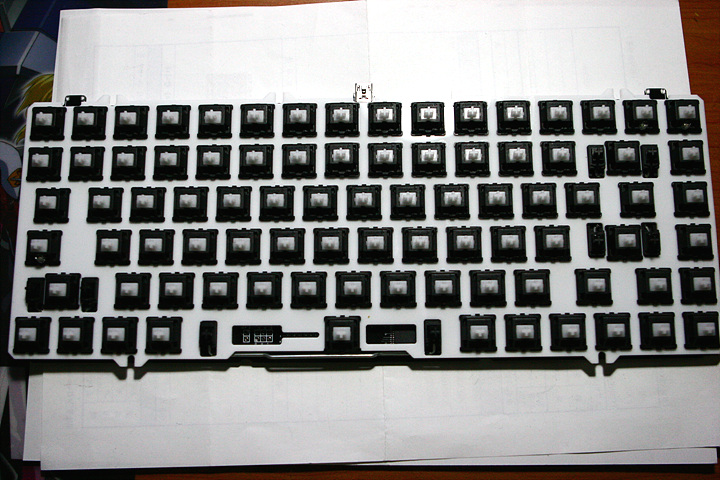

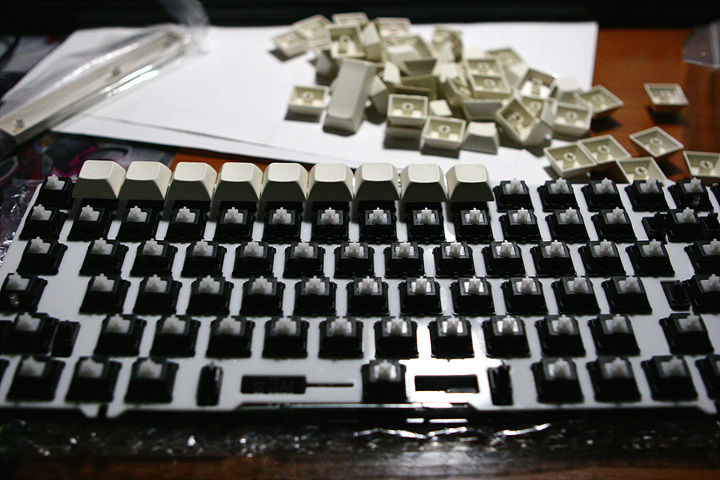

스위치 체결 및 납땜완료.

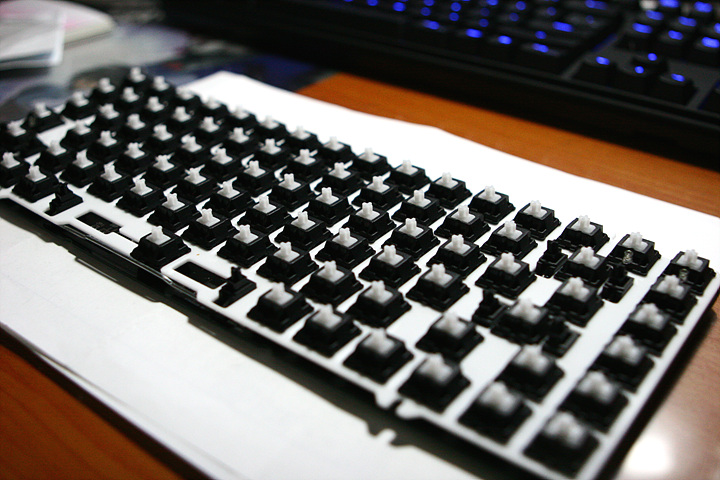

블랙와 화이트의 조화가 멋있는거 같습니다.^^

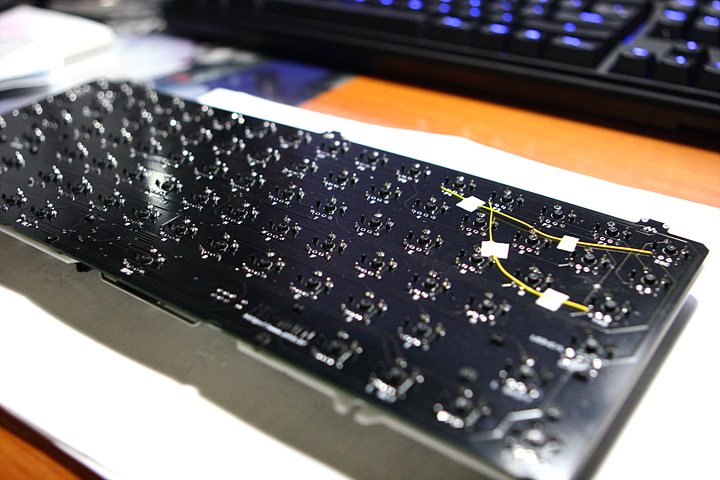

기판 패치작업. F3, F7인가 안눌러지는 버그를 와이어링으로 수정. 괴수가면님 감사합니다.^^

근데 앞쪽 기판회로 끊는 걸 납땜 후 알아서... ㅠ.ㅠ

Y 스위치 디솔더링하고 끊고, 다시 납땜.

여기까지 별문제 없이 잘 되는줄 알았습니다.

아크릴 하우징에 대충 가조립도 해보고...

근데 심각한 문제 발생!!!

양쪽 쉬프트키가 계속 눌려지는 상태로 인식하는 문제가 발생하여 질문란에도 올리고 파놉님께 쪽지로 문의도 드리고... 아무튼 토요일 밤부터 지금까지 삽질을 했었던거 같습니다.

http://www.otd.kr/bbs/board.php?bo_table=qa&wr_id=9367 도움주신 여러분들 너무 감사드립니다.

http://www.otd.kr/bbs/board.php?bo_table=qa&wr_id=9414 꽃데지님 너무 감사합니다.ㅠ.ㅠ

키보드 보내주면 해결해주신고 하신 파놉님께도 너무 감사드립니다.

포장하기 전에 주소여쭤봐야겠다고 쪽지 쓰려다 다시 질문글 보니 괴수가면님께서 위치를 알려주셔서, MCU 부분을 다시 지져줬습니다. 그랬더니 아... 성공이었습니다. ㅠ.ㅠ

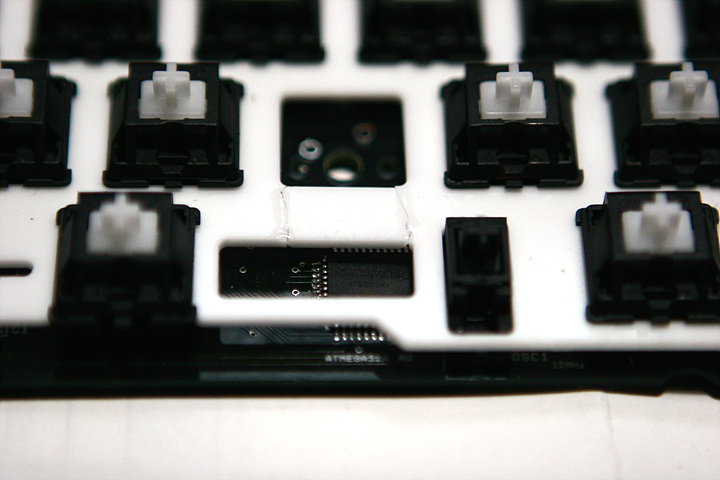

MCU 이상 부분을 다시 땜질해주기 위해서 아크릴 보강판을 과감히 니퍼로 잘라줬었습니다.

삽질에 삽질을 거듭한 끝에 완성... ㅠ.ㅠ

꽃데지님, 나쁜동화님, 지헌님, 제로록님, 괴수가면님, 파놉님 정말로 넘 감사드립니다.

특히 꽃데지님, 괴수가면님께서 무한한 감사를 드립니다.

얻은 교훈이라면... 어떤 어려운 난관에 봉착해도 OTD 질문란에 글을 올리면 해결된다...

MCU 몇개 납땜해봤다고 자만하지 말라. 키보드 고수의 길은 끝이 없다...

이상 MX-mini 조립기였습니다. 감사합니다.                             2010. 11. 14     icecaky
