안녕하세요. icecaky입니다.

주말에 356mini를 조립하였습니다.

마지막에 펌업하고 키보드 인식이 안되서 무척 헤맸었는데, Q&A에 여쭤보고 USB가 아닌 PS/2로 연결해야 된다는 사실을 알게 되었습니다.^^

저처럼 실수하시는 분은 안계시겠죠... ㅠ.ㅠ

그럼 사진 올라갑니다.

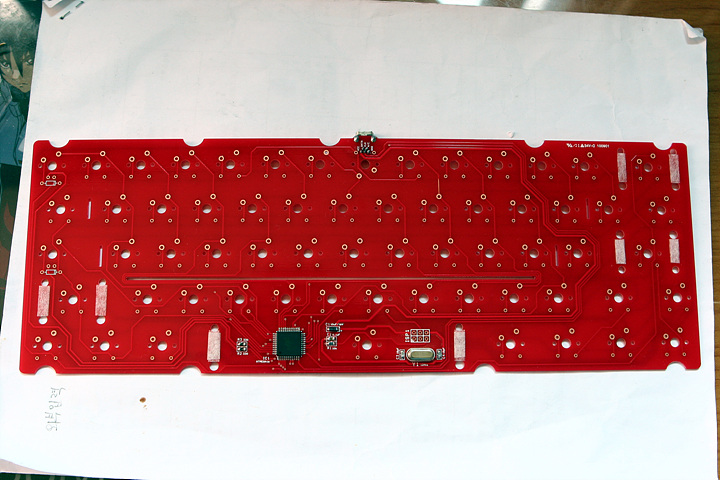

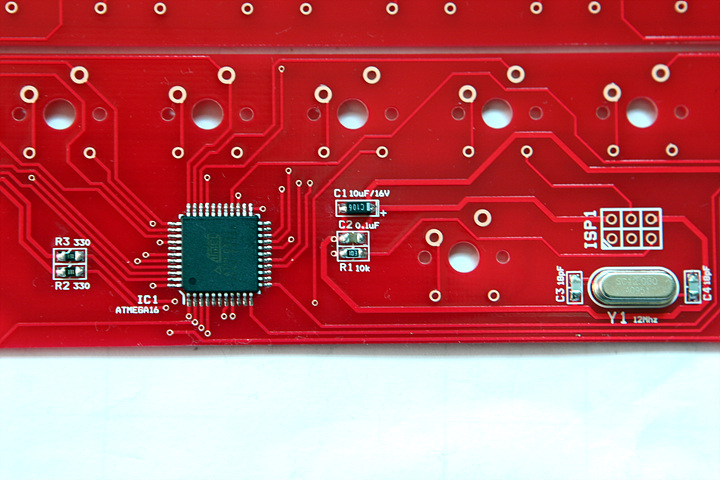

플럭스를 사용하시면 MCU 납땜이 어렵지 않습니다. 지직~지직~ 하면서 납이 다리에 알아서 묻어주는 느낌... ㅎㅎ

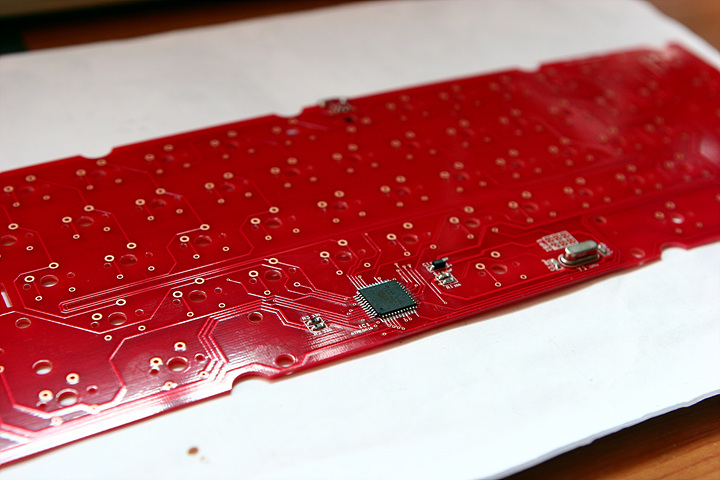

HHMX에 비해 소자가 조금 적은 듯합니다. 깔끔한 Red 기판.

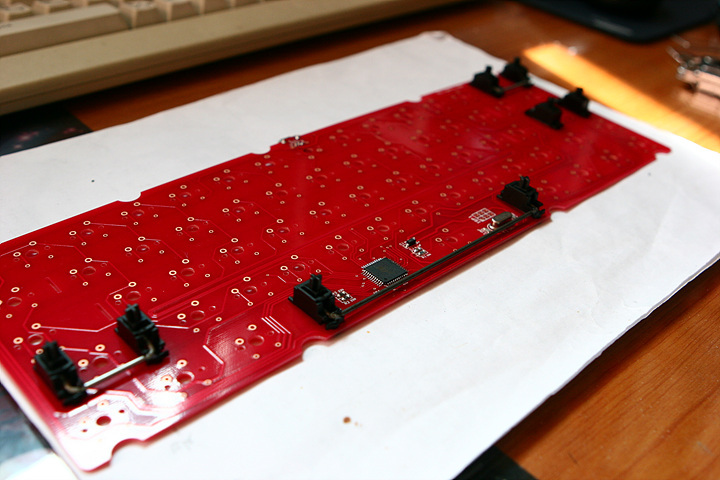

약국에서 구입한 3M micropore 테입도 첨으로 붙여주었습니다. 엔터와 스페이스엔 특별히 두겹으로...

스테빌엔 구리스로 윤활도 해줬습니다.

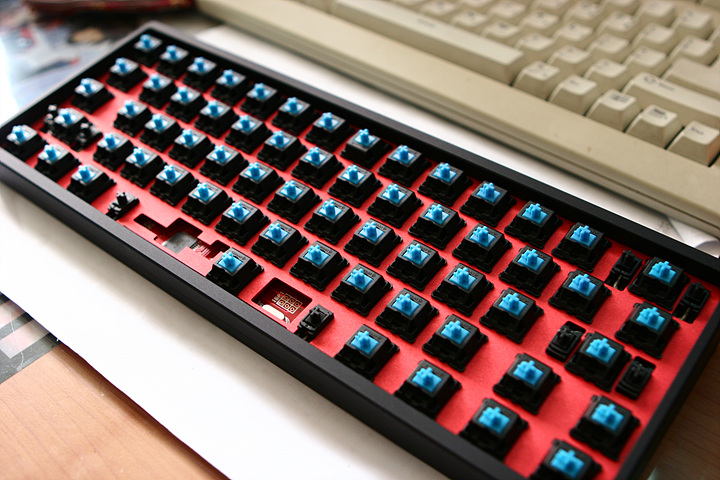

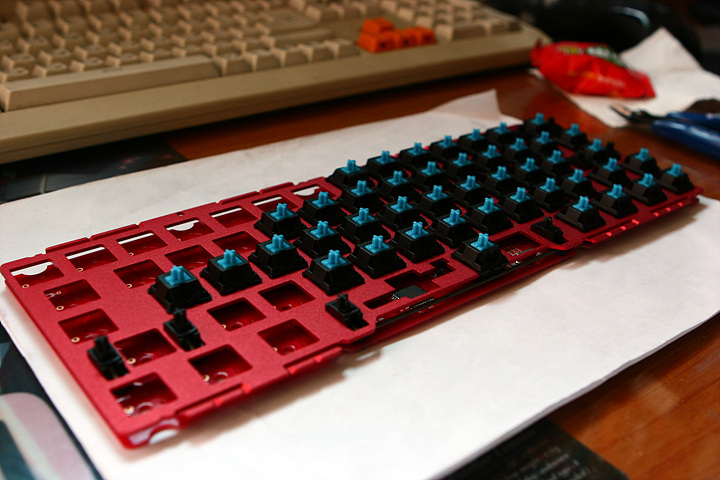

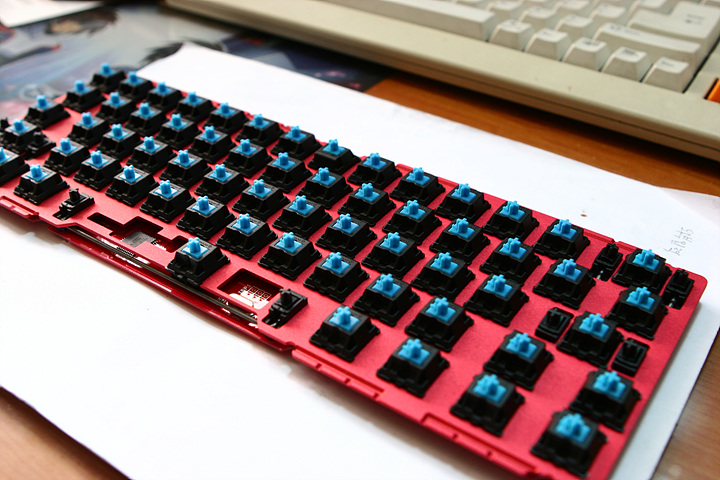

기판, 보강판에 청축스위치 체결작업중. 약간 빡빡한게 단단히 체결됩니다.

붉은 색과 검정, 청색의 조화... 홍홍

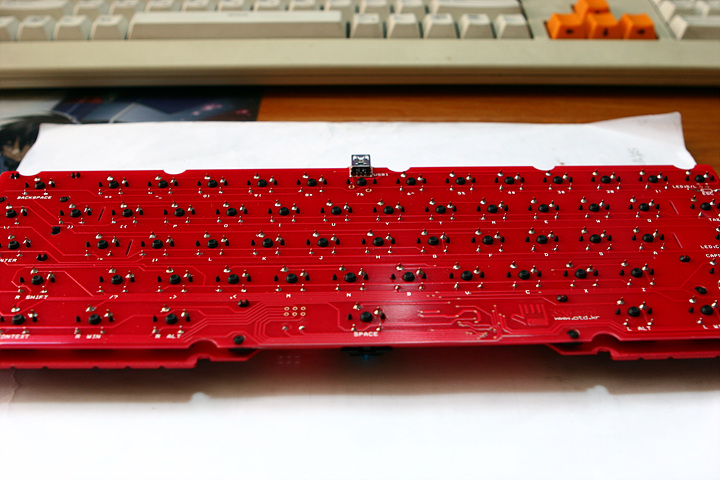

솔더링 완료.

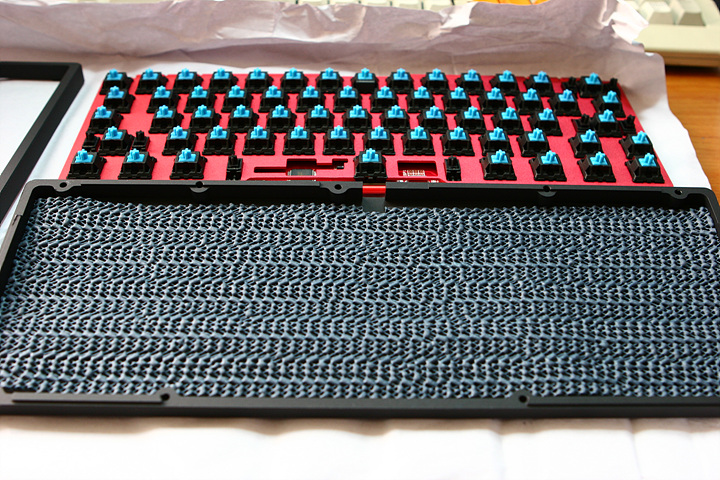

패드를 깔아야 하는지 잘 몰라 일단 한겹만 깔아줬습니다. 통울림은 별로 없을거 같지만 그래도 통울림 방지용.

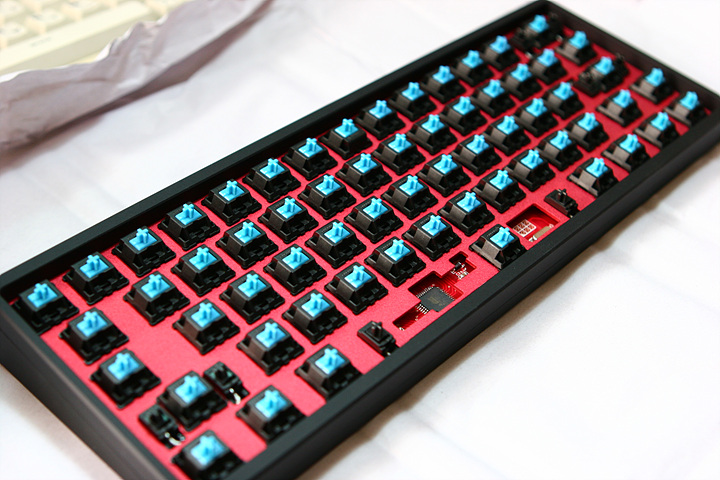

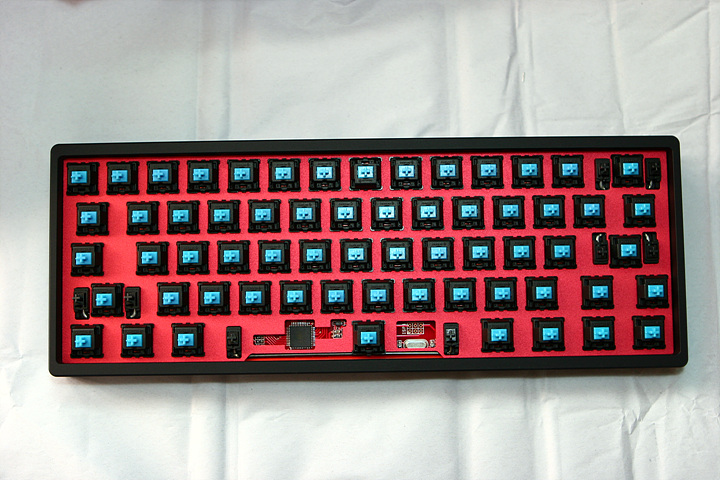

하우징 조립완료. 오차가 거의 없는 정말 완벽한 알루미늄 하우징.

알흠다워라...

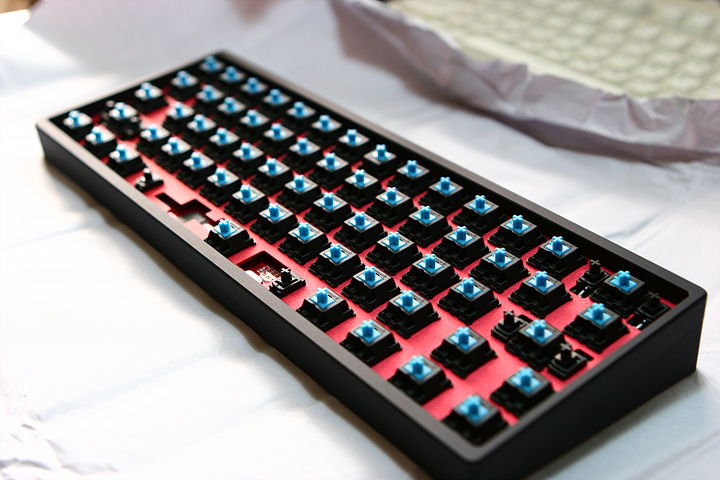

측면 사진.

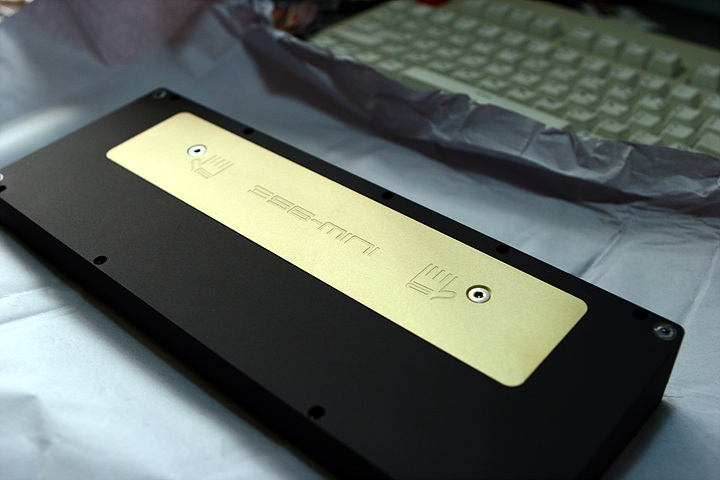

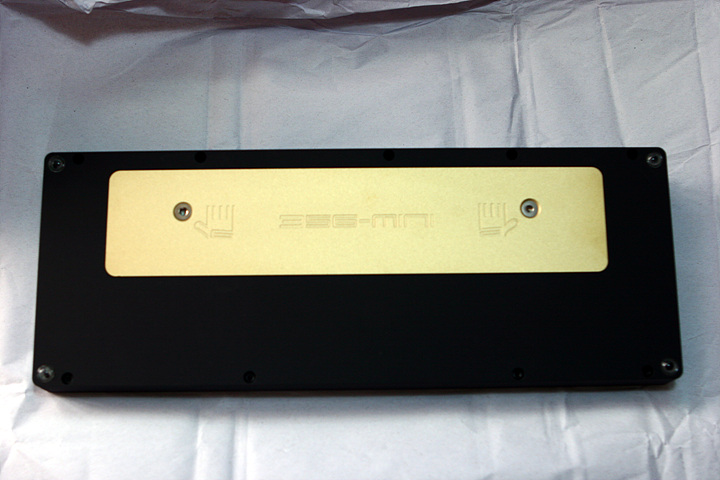

하판 외부로 나온 황동판. 꼭 금덩어리같은게 하우징의 검정색과 어울려 럭셔리 합니다.

응삼님 말씀대로 볼팅은 신중하게...

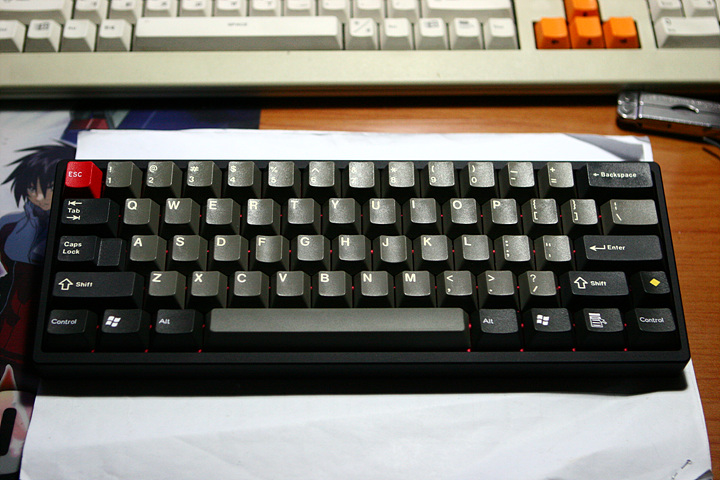

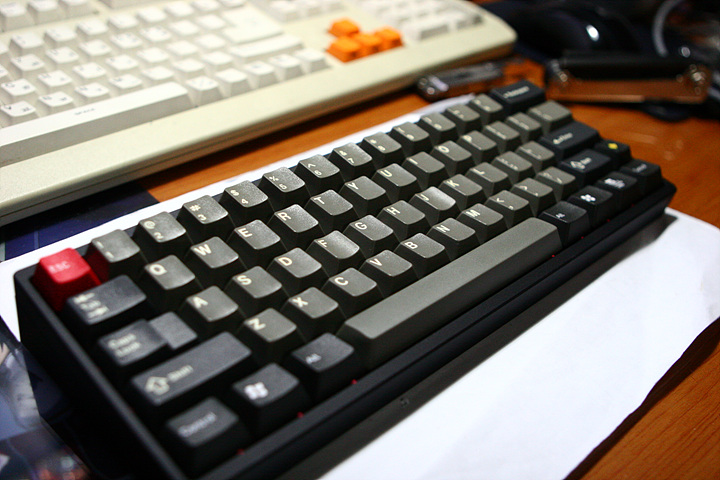

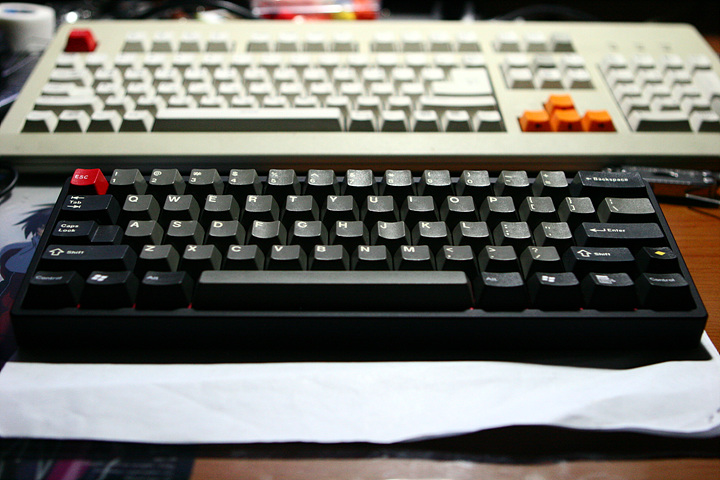

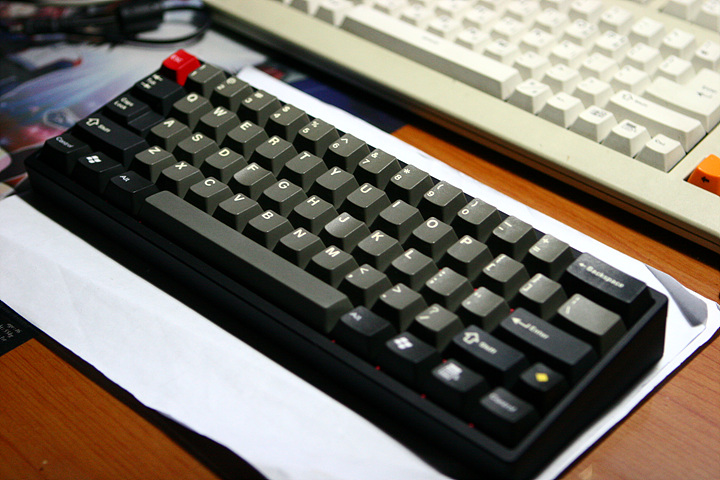

급한대로 돌치 키캡을 적용해보았습니다. 나중에 다른 키캡으로 바꿔보고 사진 다시 올리도록 하겠습니다.

하단열과 펑션키캡은 찌니님 돌치 레플리카 키캡입니다.

PC와는 USB가 아닌 PS/2로 연결하시기 바랍니다.

멋쪄부러~

나쁜동화님, 아꽈님의 조언으로 문제해결 후... 뿌듯한 성취감으로 맥주한잔... ㅎㅎ

멋진 키보드를 공제해주신 응삼님께 감사드립니다.

OTD 만세~

                                                                2010. 10. 24     icecaky
