안녕하세요^^

다들 즐거운 저녁 보내고 계신가요??

작년부터 아이콘이 공제되고 많이 풀렸는데,...

많은 결과물 사진은 많이 안올라오는것 같네요...(풀린 수량에 비해서요..)

허접하지만... 2주전쯤 작업한 사진을 올려봅니다...

아마도 작년에 구한 어드에 아이콘을 심어봤습니다.

LIMKB는 넣을곳이 마땅치 않아서...

아이콘을 넣어봤습니다.

(사진은 휴대폰으로 찍어서 깨끗하지는 못합니다^^;)

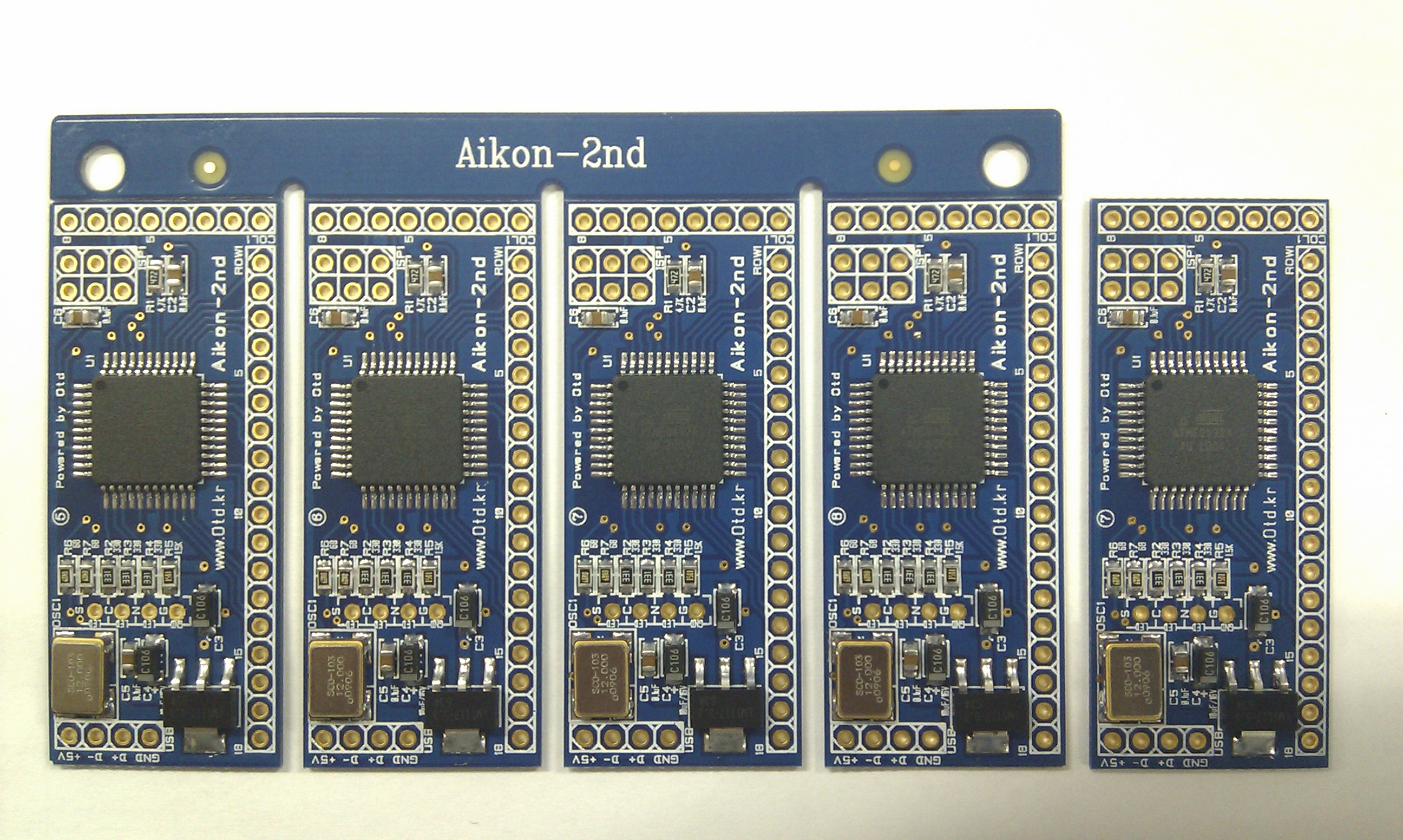

우선 공제한 아이콘을 조립했습니다.

동작이 되는지는 모르겠네요...(아마 되겠죠^^;)

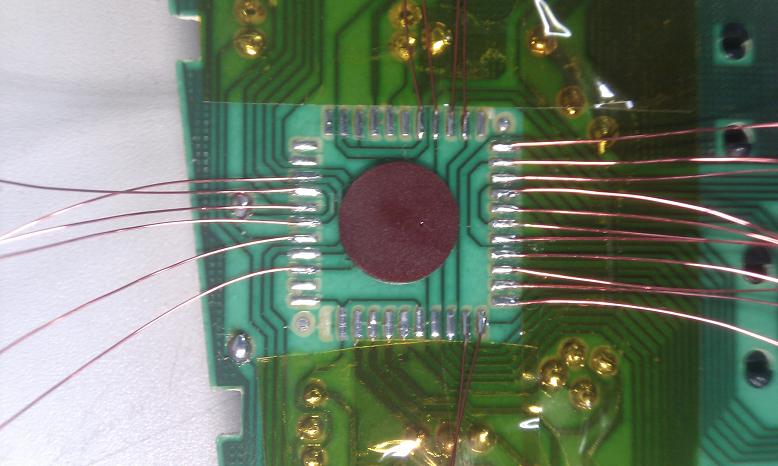

어드의 컨트롤러를 들어내고, 아꽈님의 적용기를 보고 점퍼를 날렸습니다.

주변의 필요없는 부품들은 떼어네고, 철심은 그냥 두었습니다.

뒷부분의 뾰족한 다리는 잘라내고...둥글게 납땜을 해준 후에...

테잎으로 살짝 덮었습니다.

(노란색은 폴리미드테잎이라고 하는것 같은데... 내열, 절연, 정전기방지기능이있다네요... 그냥 사무실에 굴러다니기에 썼습니다.)

사용한 선재는 이름은 잘 모르겠는데... 머리카락보다 많이 두껍습니다(^^;)

겉면에 코팅이 되어있어서 납땜 시 인두로 긁어서 벗겨주어야 합니다.

선 두께가 얇아지니까.. 기판에 아이콘을 붙일수 있을것 같다는 생각을 하고 선재를 택한건데요,.

음.... 조금 널널하네요...

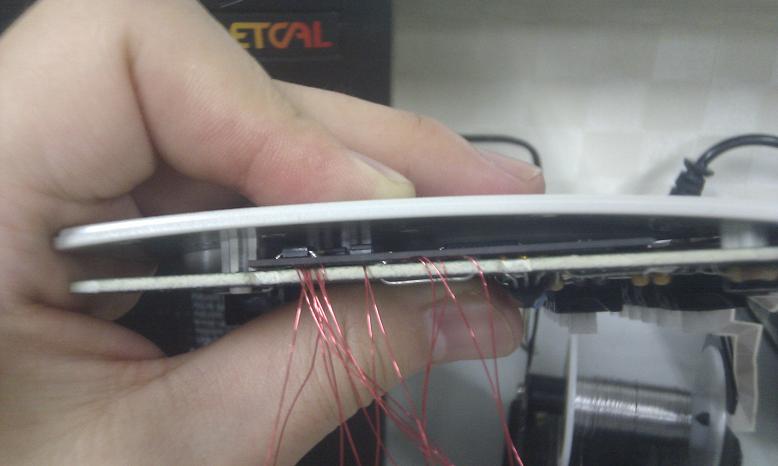

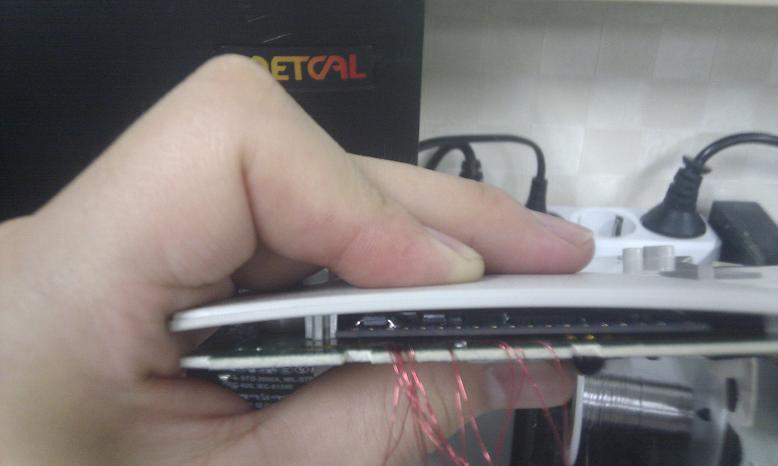

좀더 측면에서 보면, 이렇습니다.

아이콘 두장은 들어갈듯....ㅎ

다시 케이스 하판을 치우고, 아이콘 작업을 계속 합니다^^

배선은... 눌리지 않고, 섞이지 않도록만 한 후, 다시 테잎으로 고정했습니다.

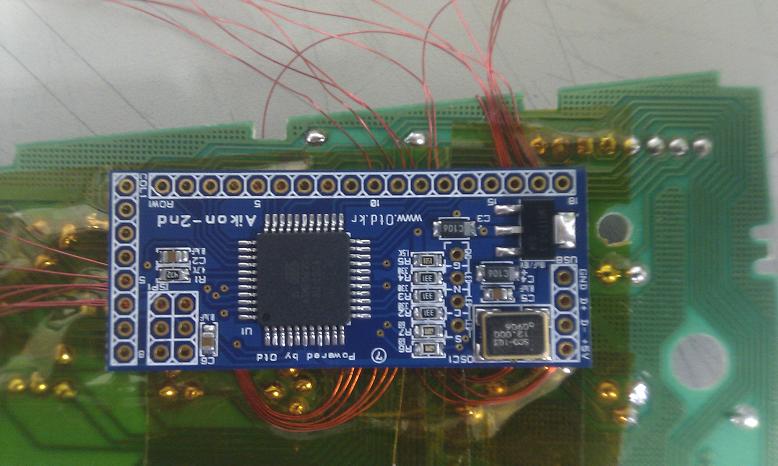

그 위에 아이콘을 양면테잎으로 살짝 붙여 놓았습니다.

이제 납땜만 해주면 끝이네요^0^

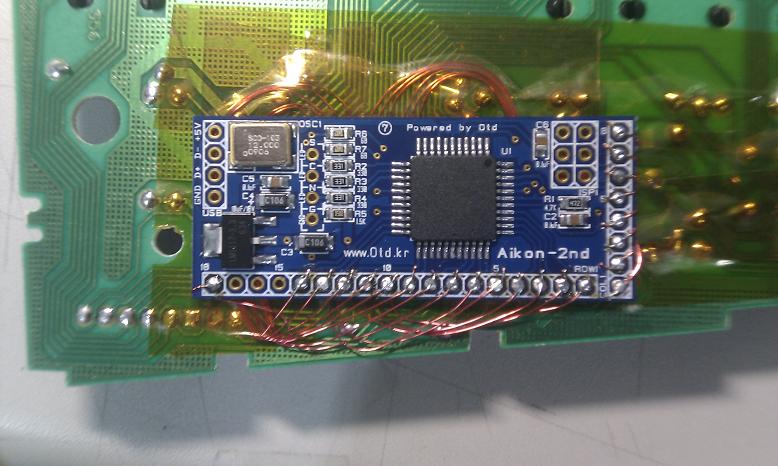

납땜 하면서 선을 잘랐더니.. 끝부분이 좀 지저분 합니다..ㅠ

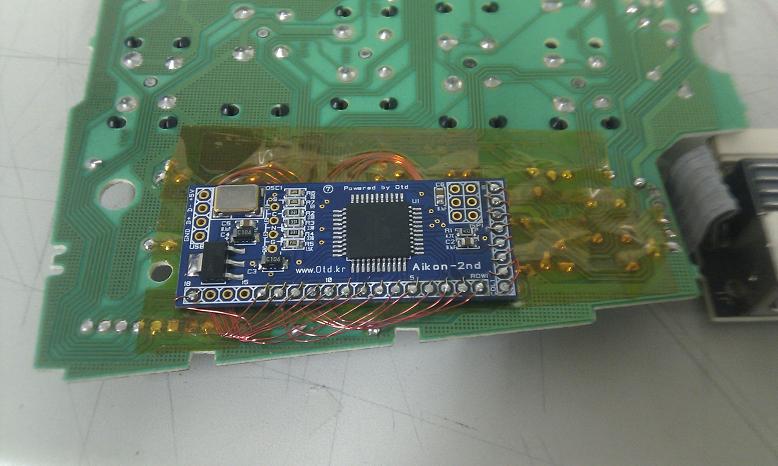

요렇게 하구 선이 걸리적 거리지 않도록 겉면에 테잎으로 다시 한번 마무리 해주고 마쳤습니다.

좀 지저분 합니다만... 높이는 대략... 기판부터 3.5미리정도네요.

커넥터 부분만 마무리하면 될것 같습니다..ㅎ

역시 아이콘... 물건입니다!!!!

공제해주신 아꽈님,파놉님,이노님 모두 감사합니다^^

OTD 회원분들 다들 편안한 밤시간 되시길 바래요^^
