닉시관(nixie tube)을 이용한 시계를 참고삼아 작년 학부생 졸업작품 아이템으로 추천하고 옆에서 도와주었던 작품입니다. 가정에서 사용하는 전력량을 계산하여 닉시관으로 디스플레이 하는 작품이었는데요...

직류고압(150VDC 이상)이 필요한 센서가 있어 문득 닉시관 드라이브 회로를 참고했던 기억이 나서 기록용/점수용으로 올려봅니다.

동작모드는 평소 시계로 동작하다가 작동 스위치를 누르면 현재 전력량 표시, 누적 전력량 표사, 환산된 전기요금 표시 등이었던것으로 기억하구요. 닉시관이 제법 가격이 나가는 터라 비용을 좀 투자했었던 것으로 기억합니다.

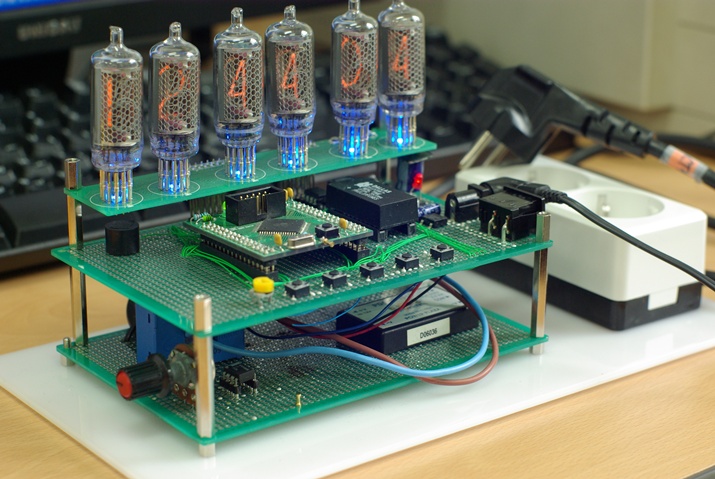

지금 사진으로나마 보니 여기저기서 굴러댕기던 부품 가져다가 만들었던 것 같네요..ㅋㅋ RTC도 그렇고 DC-DC 컨버터도 그렇고..ㅋㅋ  하우징(케이스)도 없는 리얼누드 작품입니다.ㅋㅋ

170V 승압회로가 있어 만들면서 몇 번 찌릿찌릿~ 했던 기억도 납니다.ㅎ

오늘... 요즘 실험하고 있는 센서를 테스트 하다가 저기 들어간 170V 승압회로를 적용하고 한참 실험중이었는데 뭘 잘못 만졌는지 그쪽 회로에서 연기가 피어올라 고장났어요..젝일;;

150VDC 이상되는  레퍼런스 회로를 찾고 있는데 예전에 뀨뀨님은 닉시관 시계 회로 만들때 어떻게 사용하셨나 궁금해 검색해보다가 문득 생각나 회상차원에서 작성해 봅니다.

혹시, 150V이상되는 DC(5V~12V입력)-DC(150V출력) 인버터 부품이나 회로쪽 아시는 분 있으면 도움좀 주세요^^

찌릿! 찌릿~~ 고압은 무서워요;; 으헝헝..ㅠㅠ
