안녕하세요 곤입니다. ^^;

드디어 GON Savior 양산 기판이 도착했습니다.

다들 잠자던 주옥선 꺼내셔서 예쁘고 저렴하게 조립해서 주변 지인들께 선물도 하고, 부담없이 조립도 즐기시고 하세요. ^^;

스튜디오 게시판에 신청 관련 글 올려두었습니다.

그리고 하나 더... 깜작 아이템이 있으니... 바로 곤패드 입니다. ㅎㅎ

LED를 SIDE LED자리를 아예 따로 설계했습니다. 고로... Side LED와 In-Switch Full LED를 동시 튜닝 가능합니다.

Side LED는 3216 SMD LED를 옆으로 90도 돌려서 납땜해 넣도록 되어 있습니다.

SMD LED의 경우 빛의 퍼짐각이 DIP타입 LED에 비해 매우 넓어서 빛 뭉침이 별로 없어요...

전용 기판을 쓰지 않을 경우, SMD LED를 쓰더라도, LED간격을 일정하고 적절하게 떨어뜨리기가 어려워서... 중간중간 뭉치는 것은 어쩔 수 없었으나, GON PAD PCB는 LED간격 적절히 잘 배열되어 있습니다. ^^;

LED는 넘락에 연동되게 해놓았습니다.

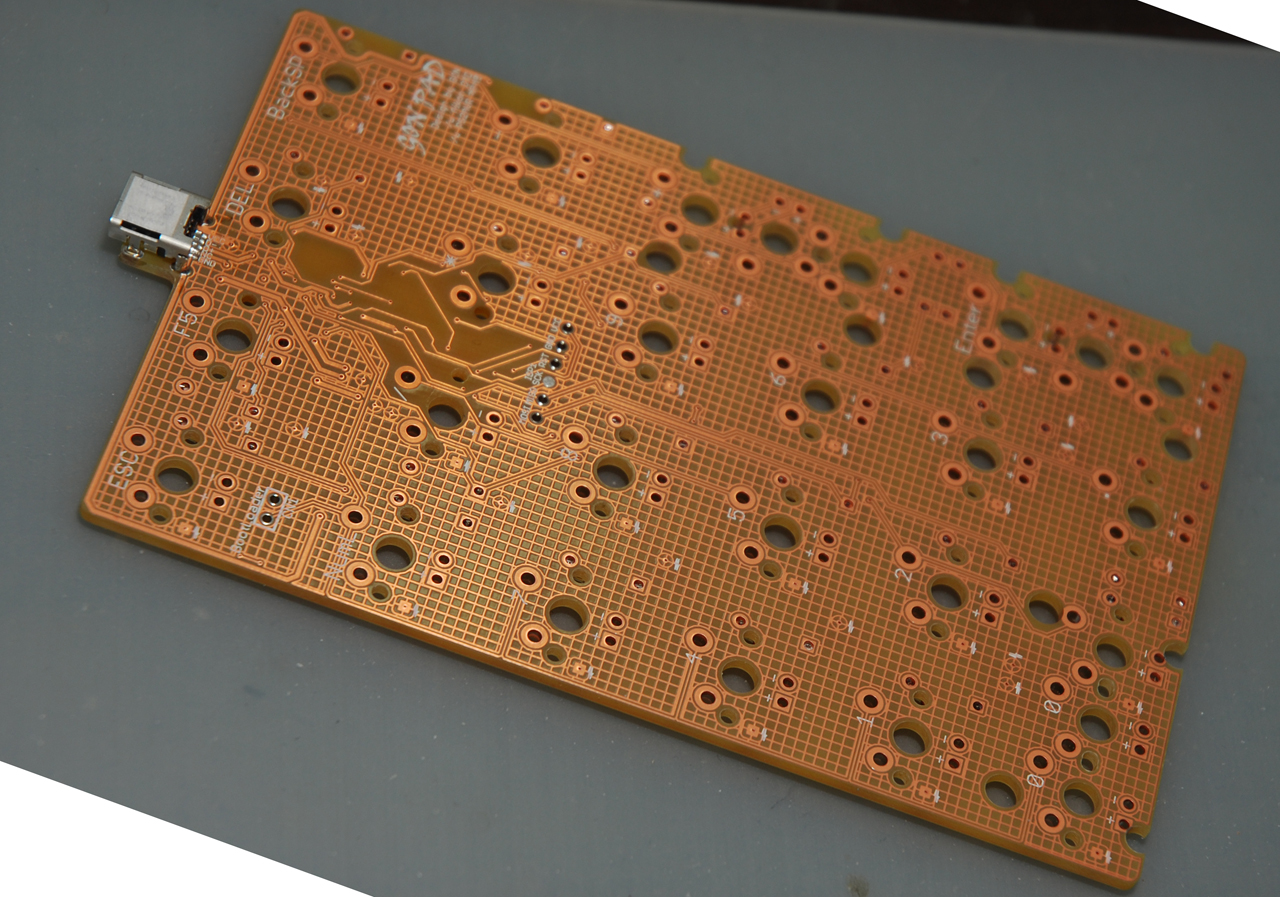

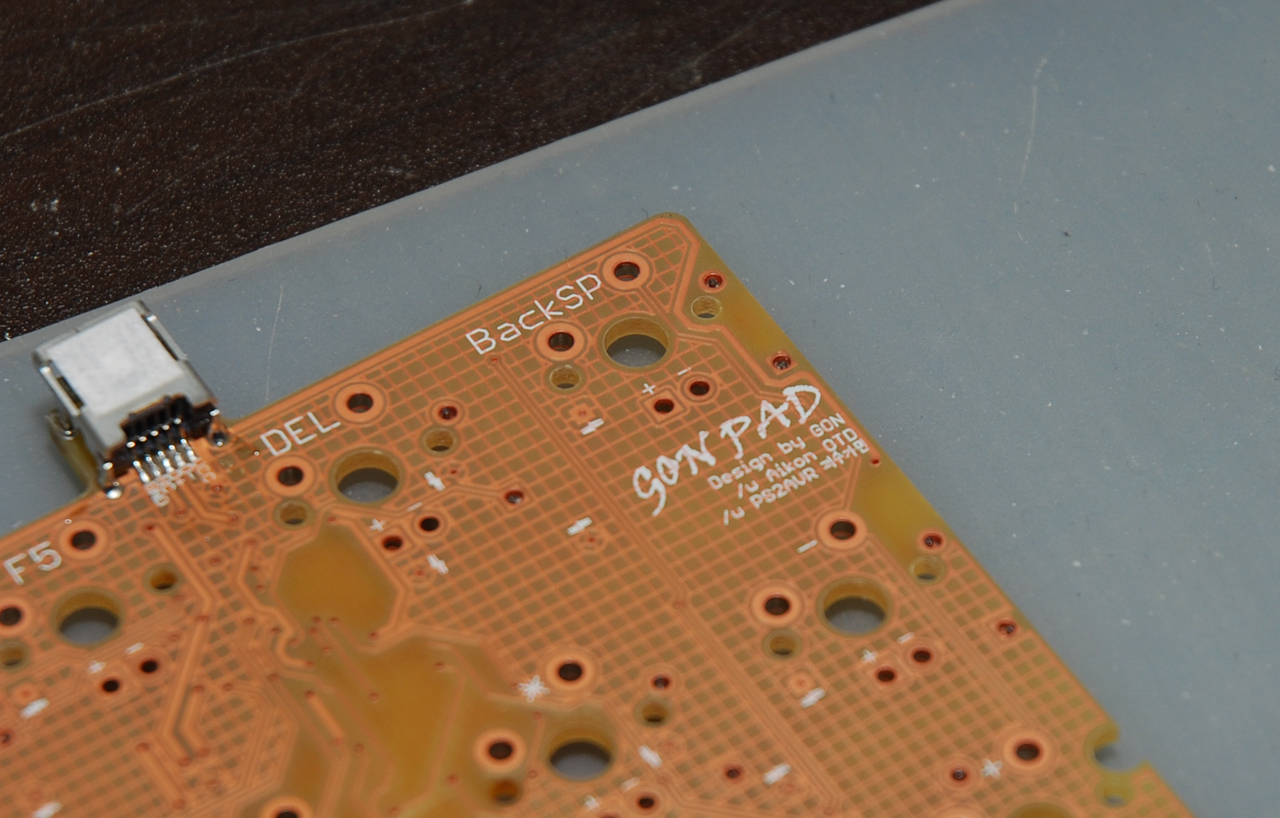

위에서 바라본 모습입니다. 오른쪽 끝에 곤패드라 적혀 있지요... ^^;

소자는 아이콘 2nd와 거의 유사하지만, 제가 살짝 수정했습니다.

아이콘(USB)펌이 올라가고, 최근에 괴수가면님이 아이콘 하드웨어에 올릴 수 있는 펌을 추가로 공개하셨다는 소식을 듣고... 아래 괴수가면님의 닉도 함께 적어 넣었습니다. 펌은 이 기판 쓰시는 분들이 적절히 선택해서 쓰시면 될거 같아요.

다만... 문제가 하나 있습니다. 심각하고 수리하기 어려운 문제는 아닌데...

패턴 하나가 제대로 연결이 되지 않았습니다.

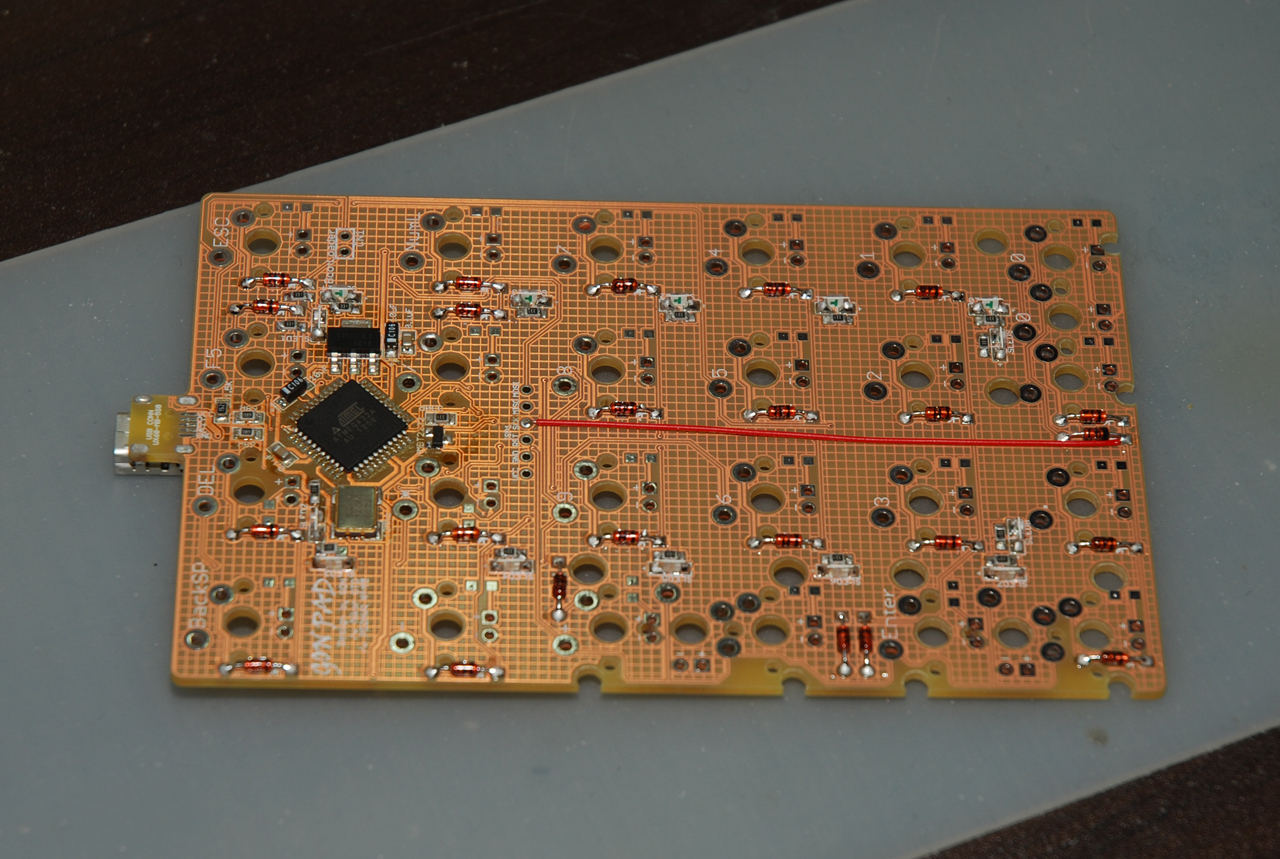

맨 아래줄의 아무 다이오드 하나 골라서, 다이오드 화살표 끝나는 지점에서 선을 하나 따와서, 기판 중간에 SCK라고 된 부분(ISP로더 꼽는 구멍 중 하나)에 연결해주시면 됩니다.

MCU다리에 직접 납땜하실 경우 맨아래줄 다이오드에서 따온 와이어를 3번핀(1번핀 표시된 곳에서 MCU를 내려다보았을 때 시계 반대 방향(0.1uF 쎄라믹 있는 방향)으로 3번째 핀)에다 끌어 붙이셔도 됩니다.

여기에 납땜해넣으면 ISP로더를 다시 꽂으려면 해당 구멍 디솔더해야하는 귀차니즘이 동반되니... ISP로더로 펌작업 다 하신 후에 와이어링 하세요.

GON Savior에 적용된 설계 테크닉들이 거의 그대로 적용되었습니다.

납땜 잘 되고, 디솔더 잘 되며, 대충 납땜해도 기판 윗면(TOP)으로 납이 타고 올라가지 않습니다.

다만, 소자땜은 좀 빡십니다. ㅎㅎ

아무래도 좁은 공간에 밀어넣다보니.....

배열은 표준배열과, 4*6 배열(모두 1x키캡으로 채우는...) 모두 가능합니다. 원하는대로 하우징 설계해서 맞추세요~

기판의 크기는 최대한 작게 했습니다. 기존의 키티패드 하우징에도 잘 들어가고요, USB커넥터 부분 PCB가 곤패드가 살짝 더(PCB만 살짝 더 나왔어요) 나왔는데, 그 부분만 수정하시면 하우징 설계에 별 문제는 없으실겁니다.

그리고... GON PAD에도 이번의 GON Savior와 동일한 실수가 있습니다. -0-;

실크가... 기판 바닥면으로 가야할 것들이 일부가 상판(TOP)으로 올라왔네요 ㅜㅜ

기능에 영향이 있는 것은 아니고, 조립하면 안보이는 부분이긴 하지만서두... 쩝....

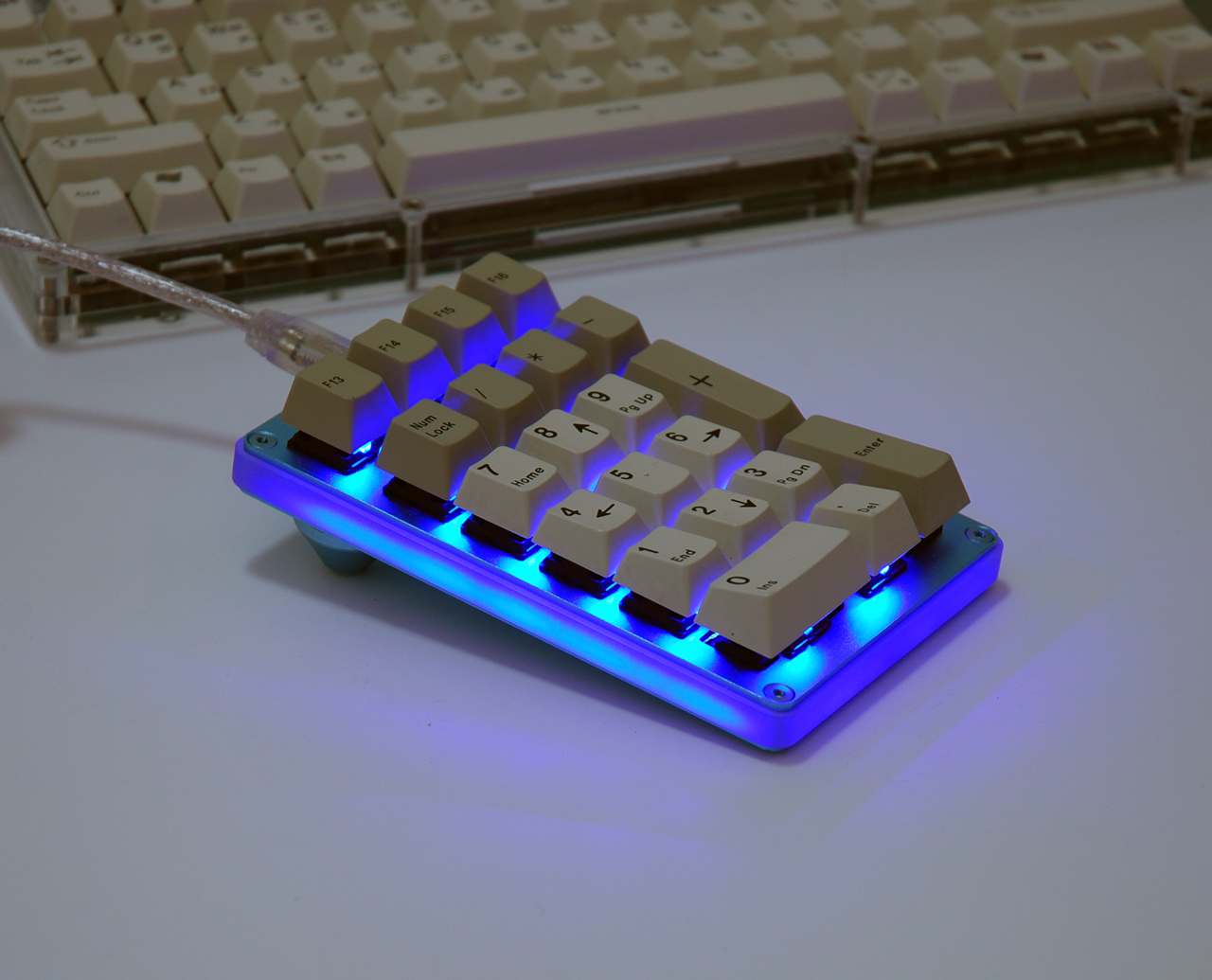

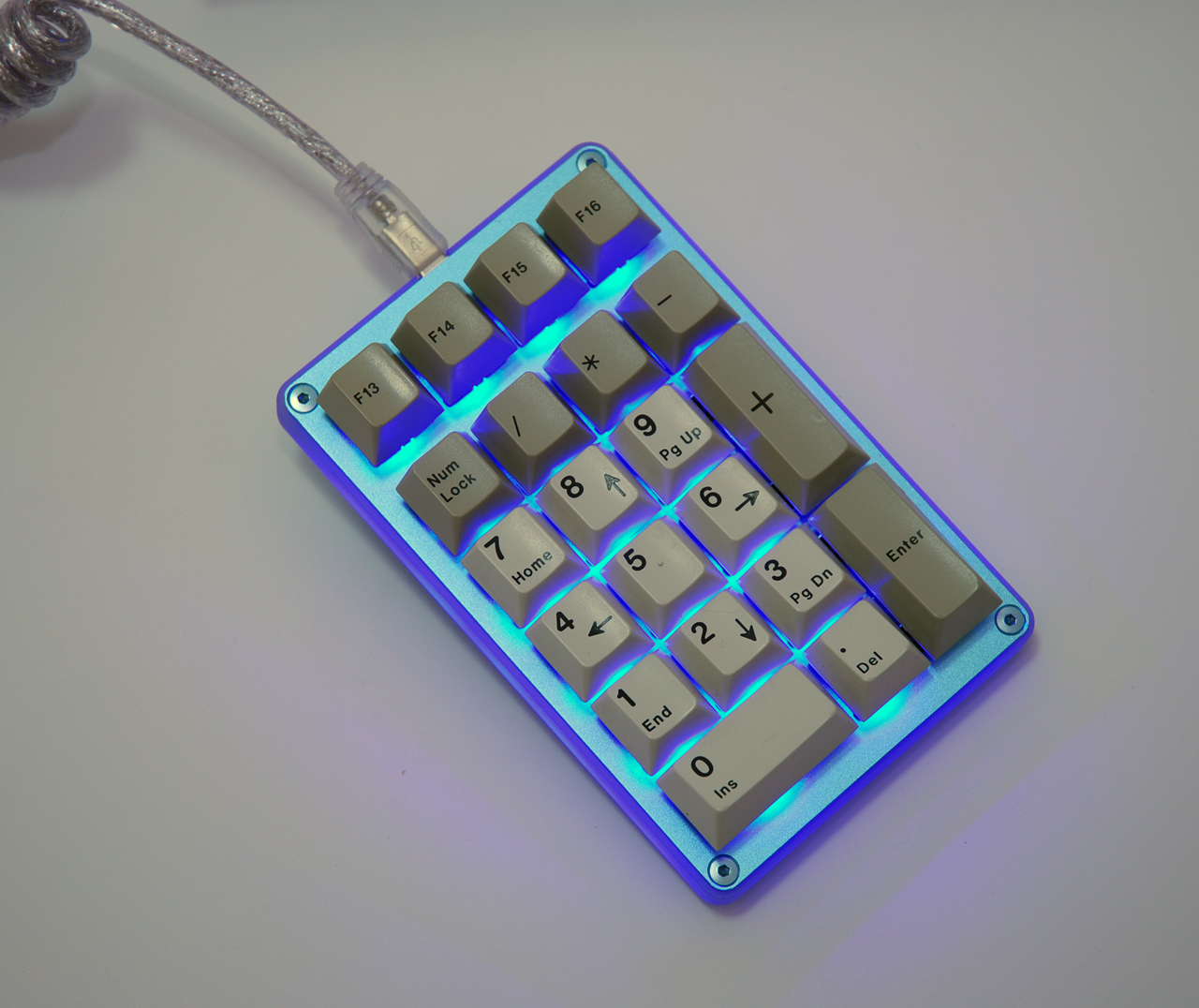

마지막으로 GON NS PAD하우징에 넣은 사진 하나 올리고 마칩니다.

LED밝기는 충분히 밝게 잘 나옵니다. ^^;

이 기판은 GON Savior 공제의 일부입니다.

따라서, GON Savior 공제 참여하신 분들만 신청 가능해요~

기판과 수량이 1:1 대응되는건 아니라서... 곤패드 기판은 선착순으로 짤라야할 듯 합니다. -0-;
