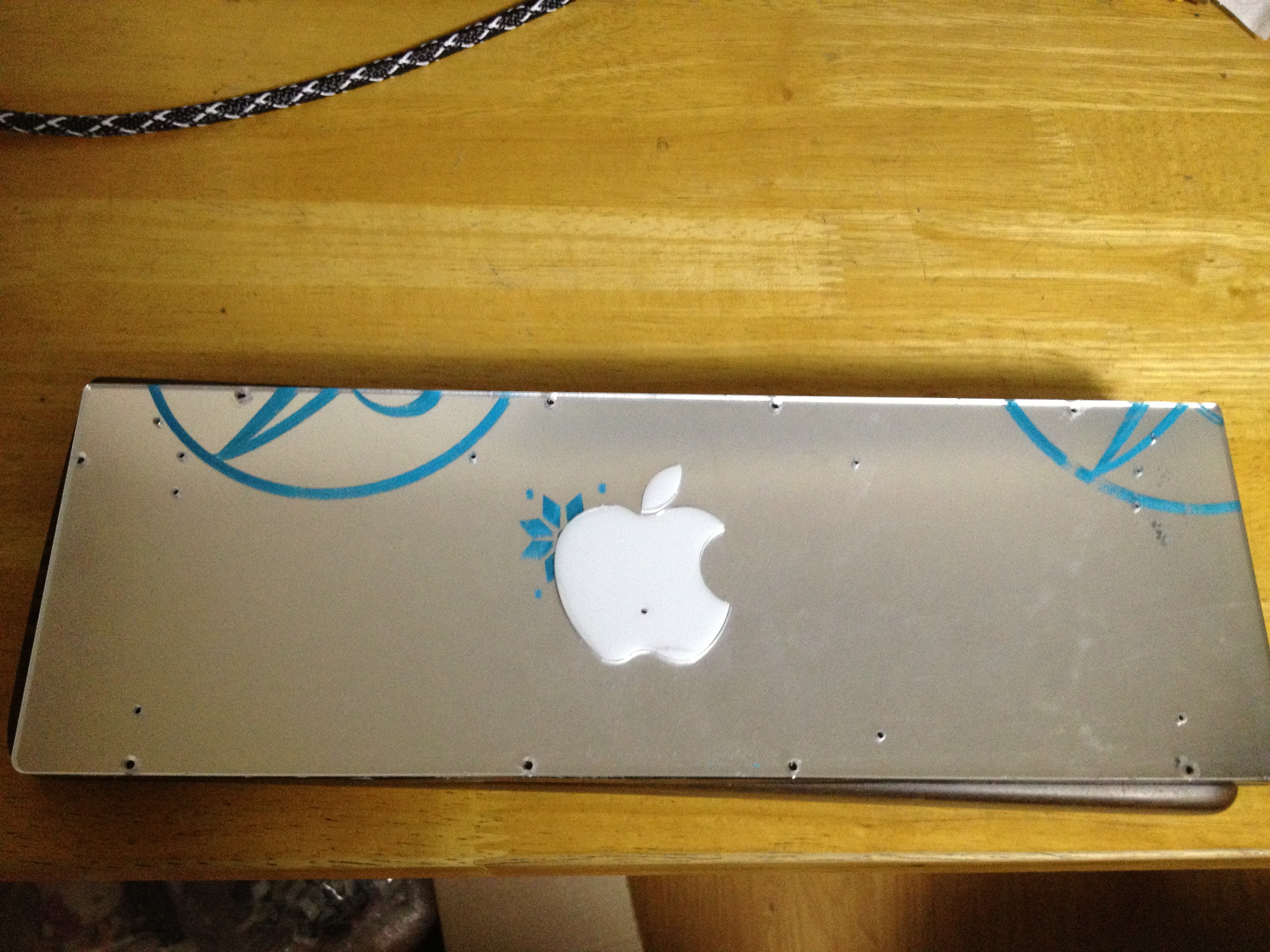

썸기판용 하우징입니다.(언제나와 마찬가지로 사진은 폰카입니다-.-;)

요새 키보드 조립하면서 겪은 문제들입니다.

1. 썸기판 mcu땜질 잘한줄 알고 입력도 잘 했는데, 스위치 납땜하고 엘이디 달고부터 이상생기더니

mcu에 연기가 모락모락 올라오기 시작, 결국 입력안됨.

2. 위 하우징 아크릴 경판에 방향성 있는걸 모르고 그냥 뽑았는데, 알고보니까 반대로 뽑아서 나사가 안맞아서

본드로 채결함.

3. 쉬멕스에서 m2나사가 굉장히 비쌉니다.(볼트따위가 10개에 3000원이 넘어요..ㅠㅠ) 그런데 구매해놓고

보니까 집에 맞는 6각 랜치가 없음.(그나마 본드로 채결해놓고 고장난 하우징 채결도 못하고 있습니다ㅠㅠ)

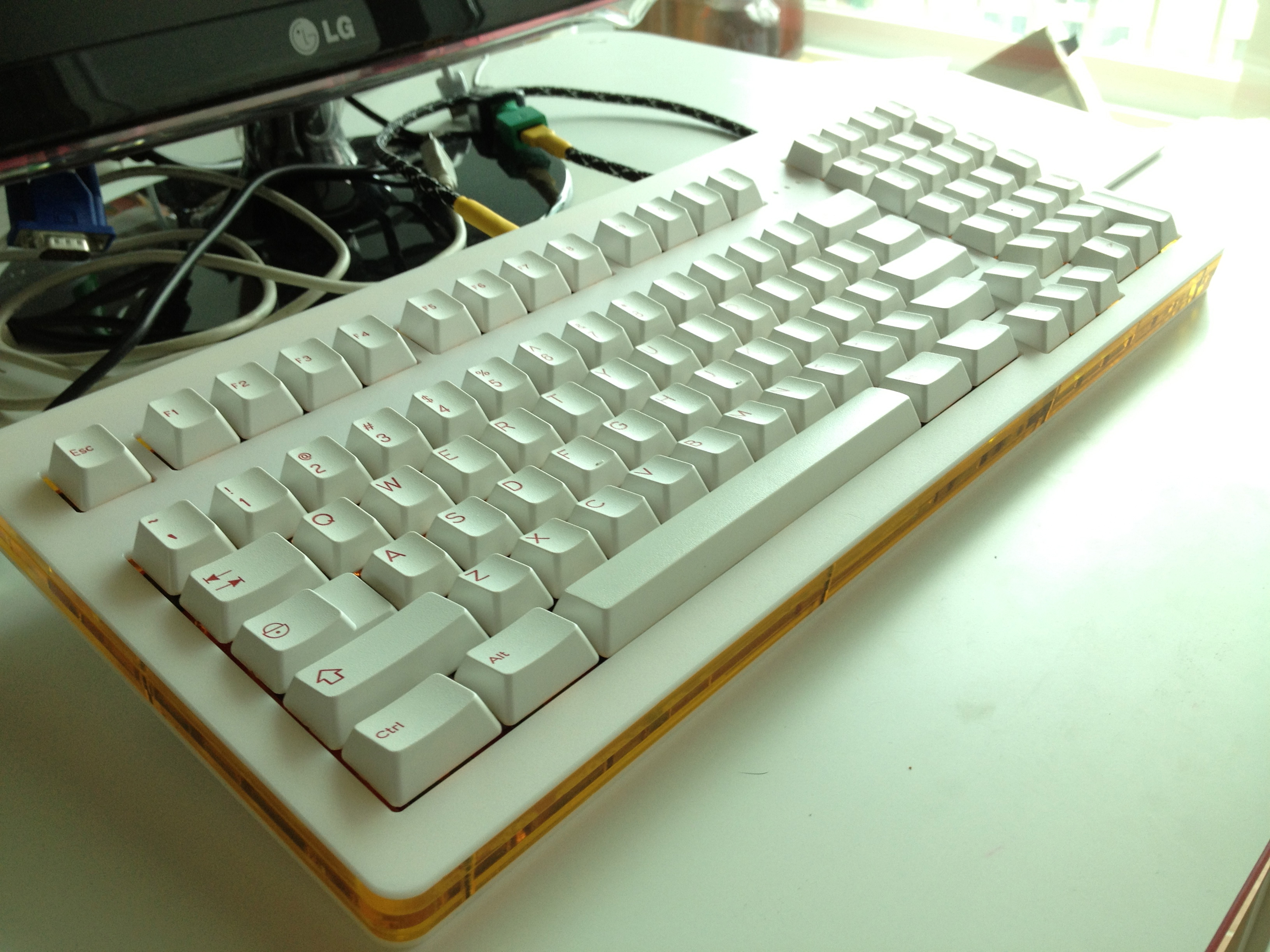

저번에 만들어뒀던 슈퍼마리오 스타하우징 1800기판입니다.

1. 조립전부해놨더니 이상하게 90%이상이 입력이 안되더군요.

그래서 캔다이오드랑 smd다이오드랑 섞어서 만들어서 그런줄 알고(smd다이오드가 다 떨어져서.ㅠㅠ)

교체를 해봐도 전혀 반응이 없길래

mcu를 봤더니 다리가 안붙어있는것들이 몇개 있더군요..ㅎ...

그래서 계속 땜질하고 입력 확인하고(꼭 정상작동하다가 문자열쪽이 세로로 한두열 제대로 입력이 안되는 현상이 발생하더군요.)

2~3시간 땜질했더니 드디어 그나마 제대로 작동하는군요..

상하판 풀엘이디 조립하려고 했는데, 노란 led는 어떤 led와도 절대 공존을 안하더군요.ㅠㅠ

결국 상판에만 풀엘이디 적용했습니다.

티프로 흑축사용했는데... 티프로 흑축 정말 좋네요.

*참고로 윈키리스 우측알트에 자꾸 엘이디가 안들어와서 봤더니

윈키 우측알트에 저항을 땜하니까 해결이 되더군요. 제가 기판을 볼줄 몰라서 생긴문제같은데,

저같은 사람이 있으면 참고하셨으면 좋겠습니다.

-----

a87ps2avr기판

mcu에 연기나고 애초에 아주 반응도 안함(땜은 참 예쁘게 됐음..ㅠㅠ)

trik기판

1. 보강판쪽 lz-se불들어오게 하려다가 쇼트나서 전체디솔 1회

2. 디솔후 전체 솔더링 했더니 스테빌 하나 거꾸로 끼워서 다시 전체디솔

3. 솔더링 완료후 정상작동 하다가 어느날부터 갑자기 고장남.

하단열에 led와 저항을 달거나, 아니면 led를 아예 제거를 하면 아예 맛이감.(쉽게말해서 led를 달고 저항을 안달아야만 작동을 합니다. 이론적으로는 앞뒤가 안맞는 얘기라고 합니다. 진단을 받아봐야할것같아요.)

최근들어서는 서서히 맛이가고있는 추세입니다. 연결해놓으면 계속 꺼지고 난리피우네요.

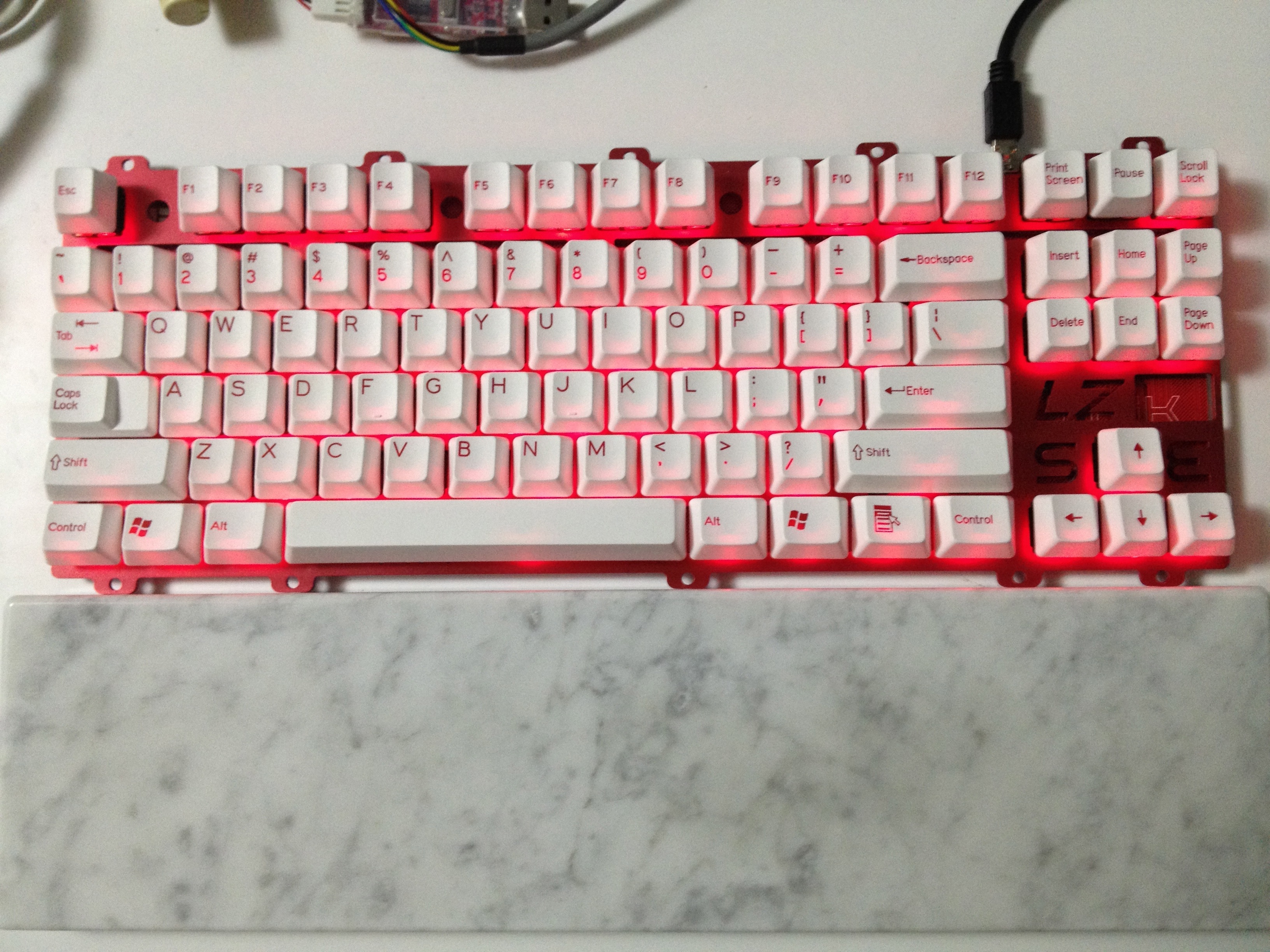

예전에 올렸던 밑의 사진처럼 멀쩡했던놈인데요...

456

플럭스때문에 계속 쇼트가나는 문제가 있었음(알콜세척으로 고쳤습니다.)

글로 보면 별거 아닌것같지만, 하나하나 엄청나게 많은 시간을 투자한 문제들이었어요.ㅠㅠ 한번에 대량제작할생각은 하지말고 하나하나 천천히 해야겠습니다.

정말 문제없이 완성된게 하나도 없었던것 같아요.

초보티 엄청냅니다. ㅎ

끗으로

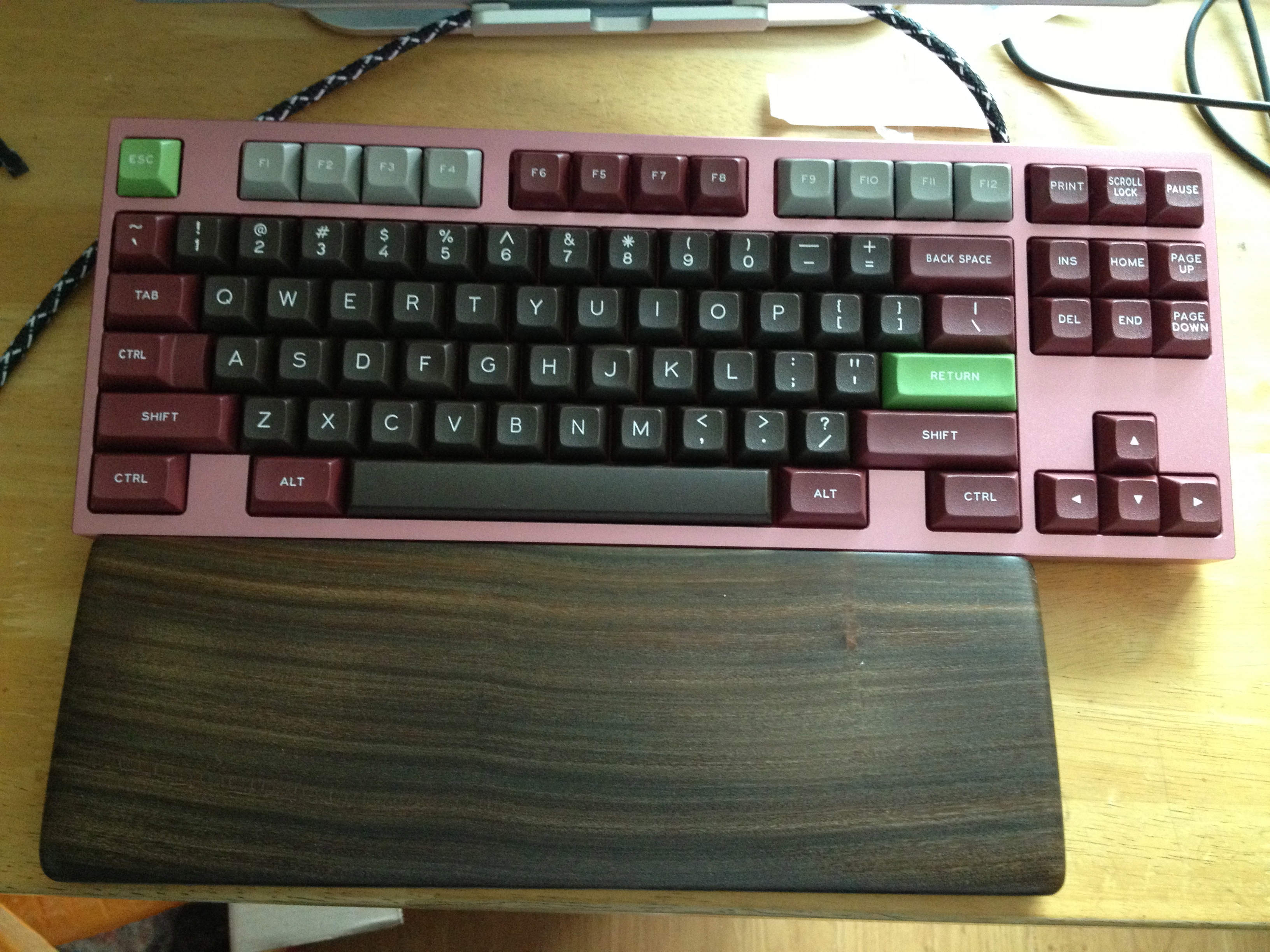

retro dsa 456핑크랑 잘어울리네요.

끗
