안녕하세요^^

눈팅회원 블루스톤 입니다.

그간 체리 빈티지 모델을 수집하다 보면 항상 아쉬운 점 몇가지중 하나가

바로 기판이죠..십수년된 키보드다 보니..기판은 엉망진창이고...패턴끊어지고 동작안되는

기판도 꽤 있더군요. 그리고 실사를 하더라도 게이밍용으론 동시키입력도 안되고

요즘처럼 화려해진 커스텀 키보드에 비해 먼가 초라해 보이기도 하고해서

능력자 리쿠님을 두어달 전부터 달달달 볶아서 1800배열 3000배열 기판을 만들어줄것을 약속 받고..

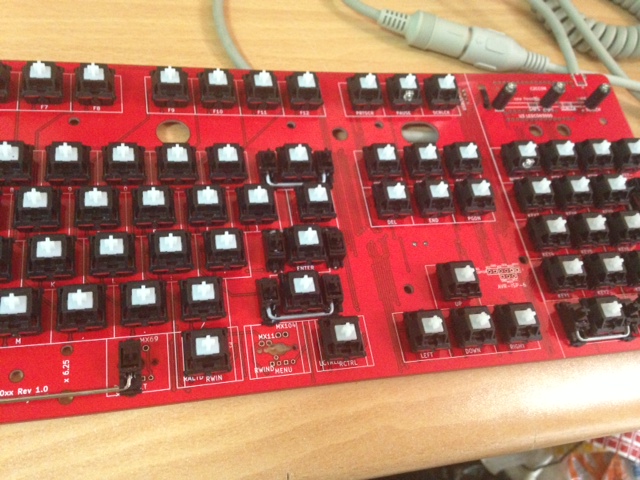

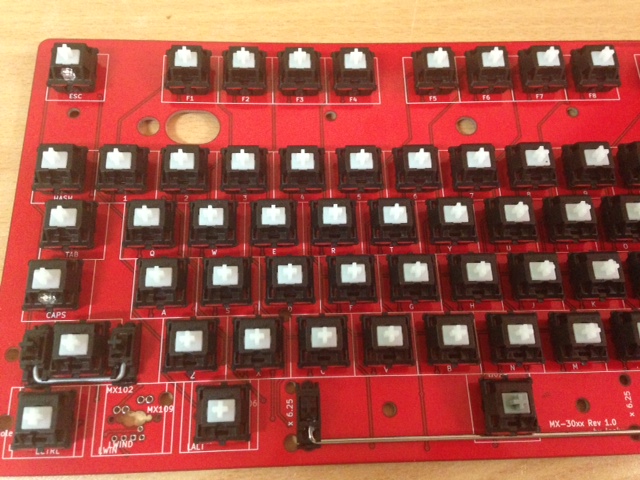

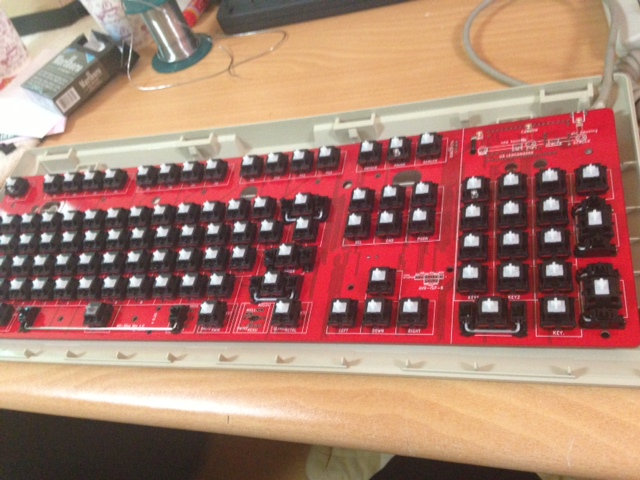

며칠전 3천배열 샘플 기판을 받았습니다.

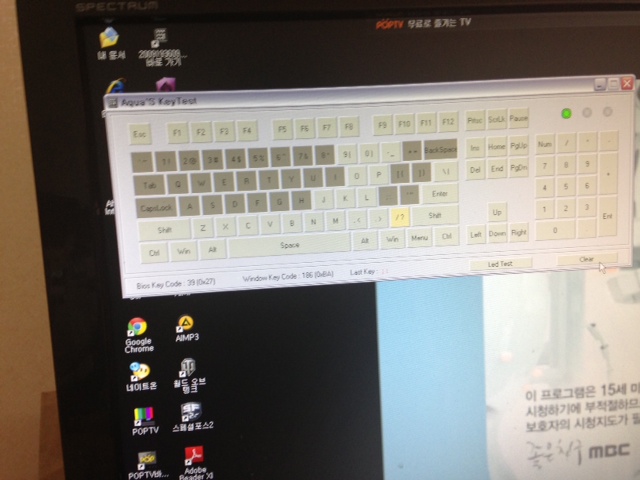

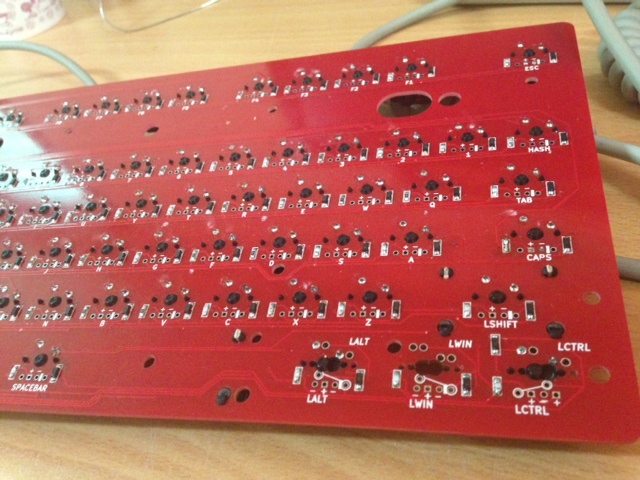

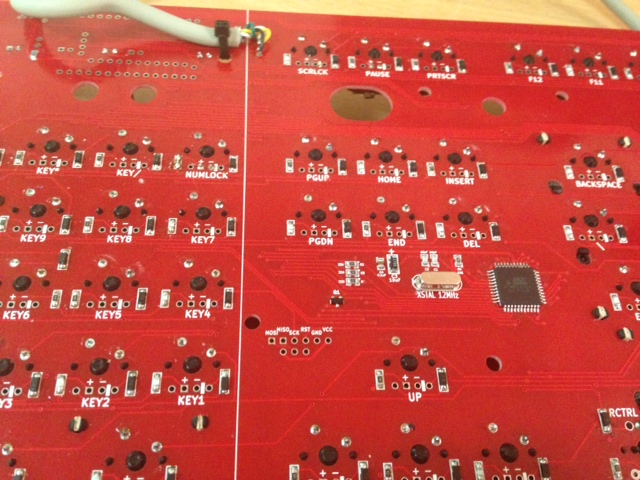

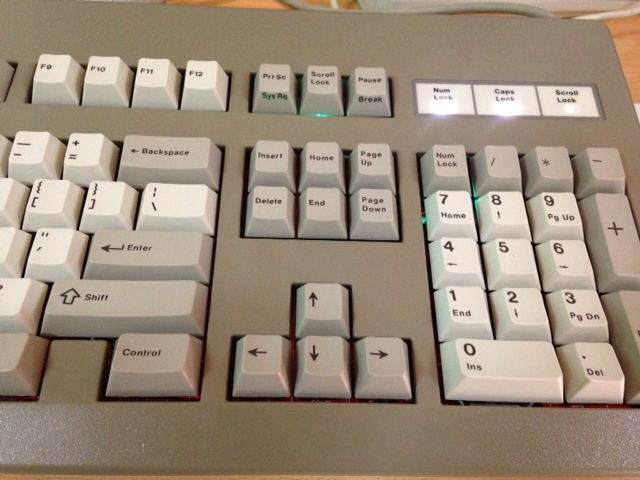

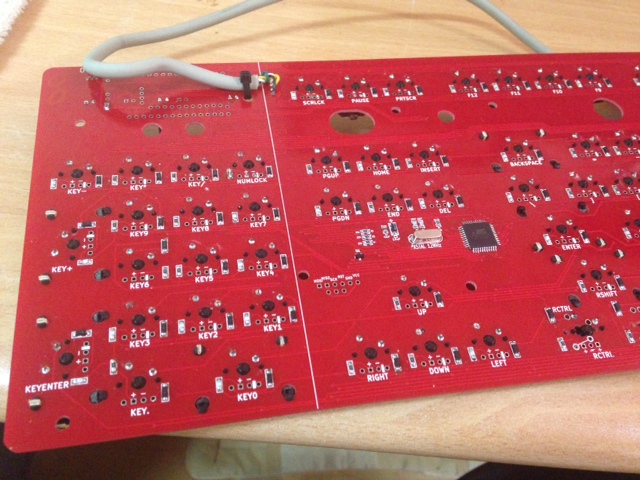

PS2AVR 소자를 실장해서 풀엘이디+무한 동시입력+각종 엘이디 점등(우컨+캡락)

그리고 옆동 위드티님의 C2컨버터, 그리고 아이콘을 실장해서도 사용가능(USB)

(led표시장 위쪽으루 장착)

키패드 옆으루 그어진 실크선부분을 잘라내면 텐키리스 세이버 및 키패드 별도 사용가능

(별도 와이어링 없이 사용가능)

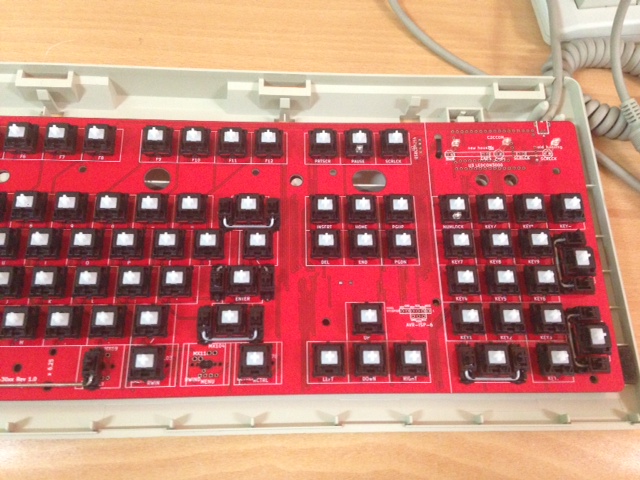

제가 가지고 있는건 PS2AVR 소자를 실장해서 펌을 올린 기판입니다.

펌업이 바껴서 스락과 포즈키가 바꼈지만..그외엔 딱히 문제점은 찾지 못하겠네요

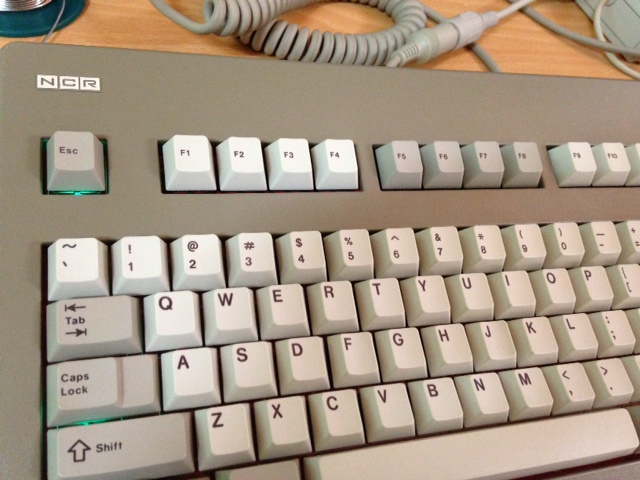

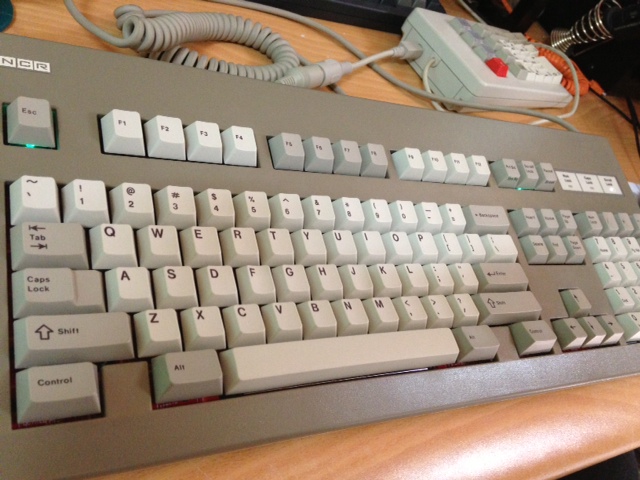

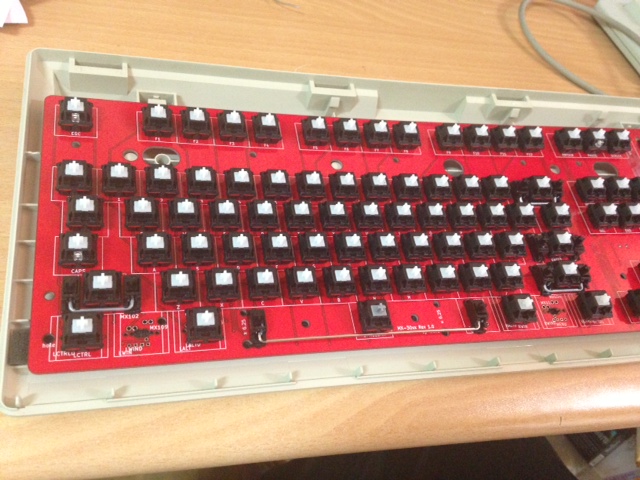

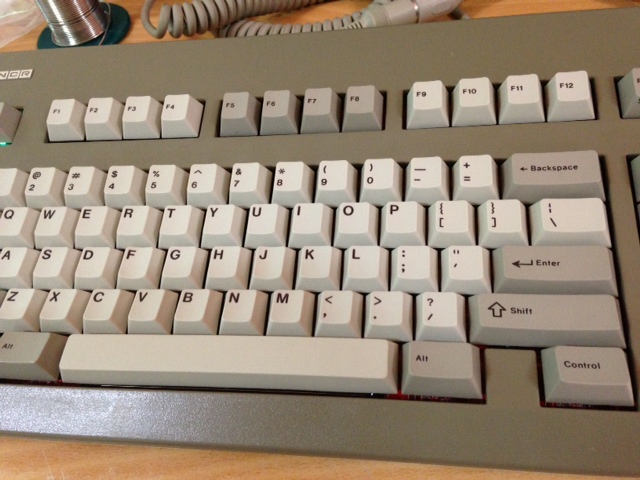

체리 올드 3천하우징과...요즘 신형 하우징에도 별 문제없이  장착 가능합니다.

(단, 신형 하우징엔 LED 표시창쪽에 컨트롤러 작은기판 지지대 프라스틱봉 얇은거 2개를 잘라 내야함

 잘라 내더라도 볼트로 고정 되기때문에 문제없을것으로 사료됨)

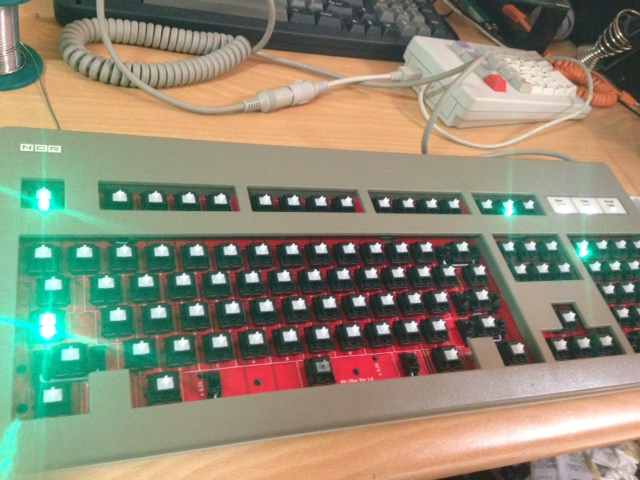

내일부터는은...풀엘이디 꼬바서 며칠간 신나게 테스트를 ..

리쿠님 사랑해요~
