빨간부엉이님의 요청에 힘입어!

잽싸게 찍어 올립니다.ㅋ

조립하시는데 도움이 되시길 빌어요.

(먼저 이 글은, 광땡 위주의 시점에서 작성되었음을 밝히는 바입니다.)

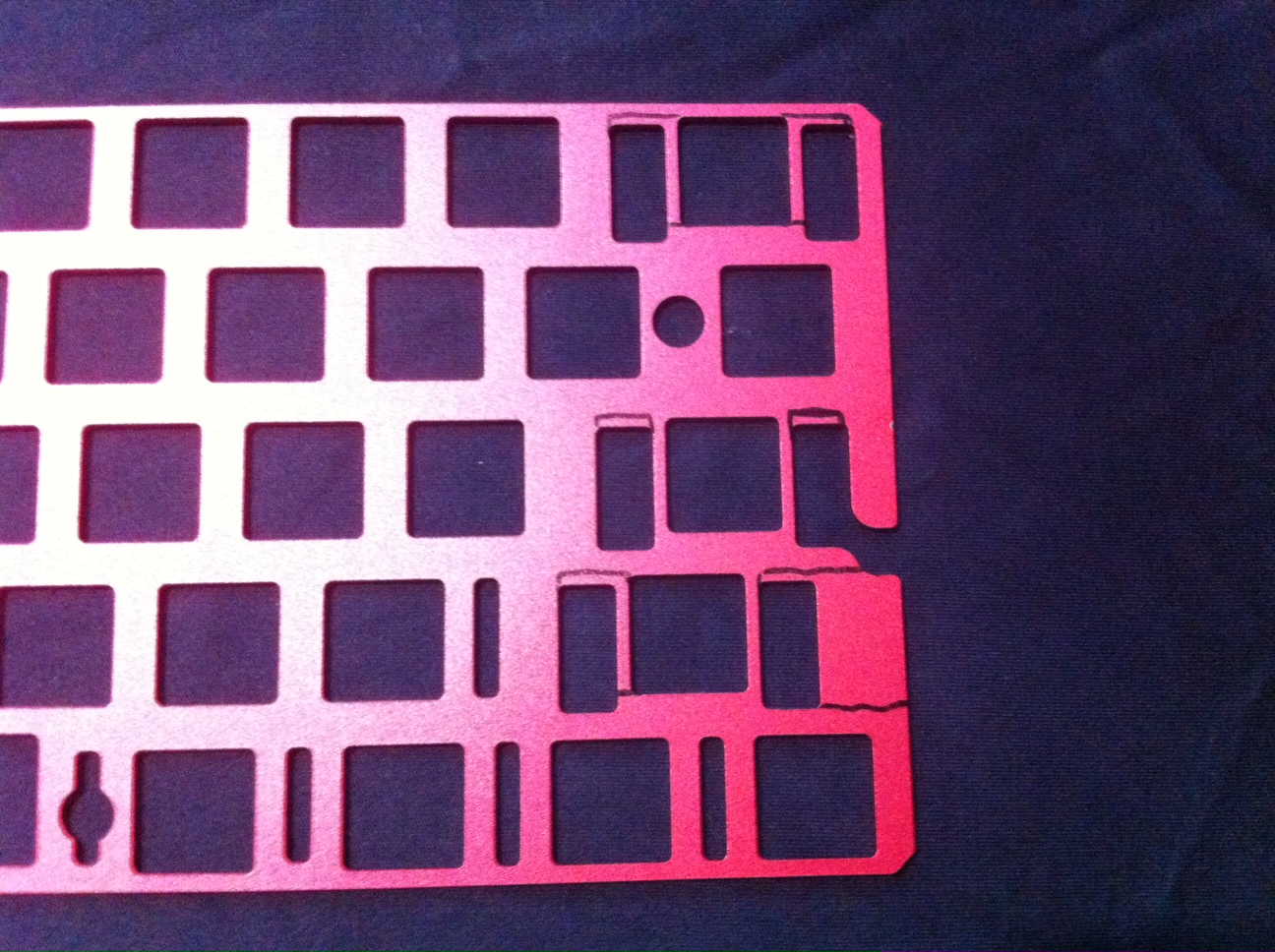

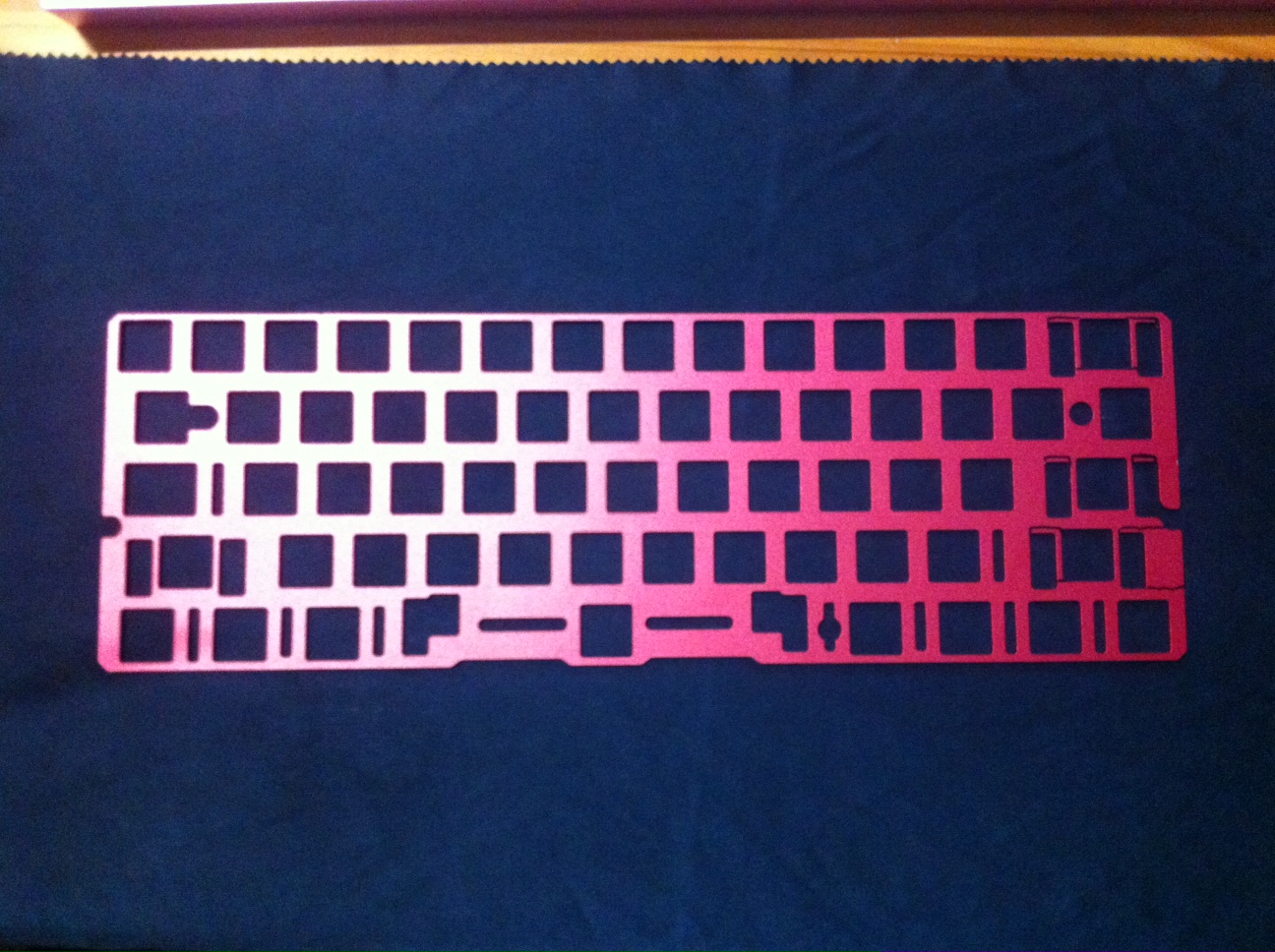

덕님 포커의 보강판.

광땡을 위해서는 저렇게 잘라야했습니다..

저는 차마 자를 수 없었어요....

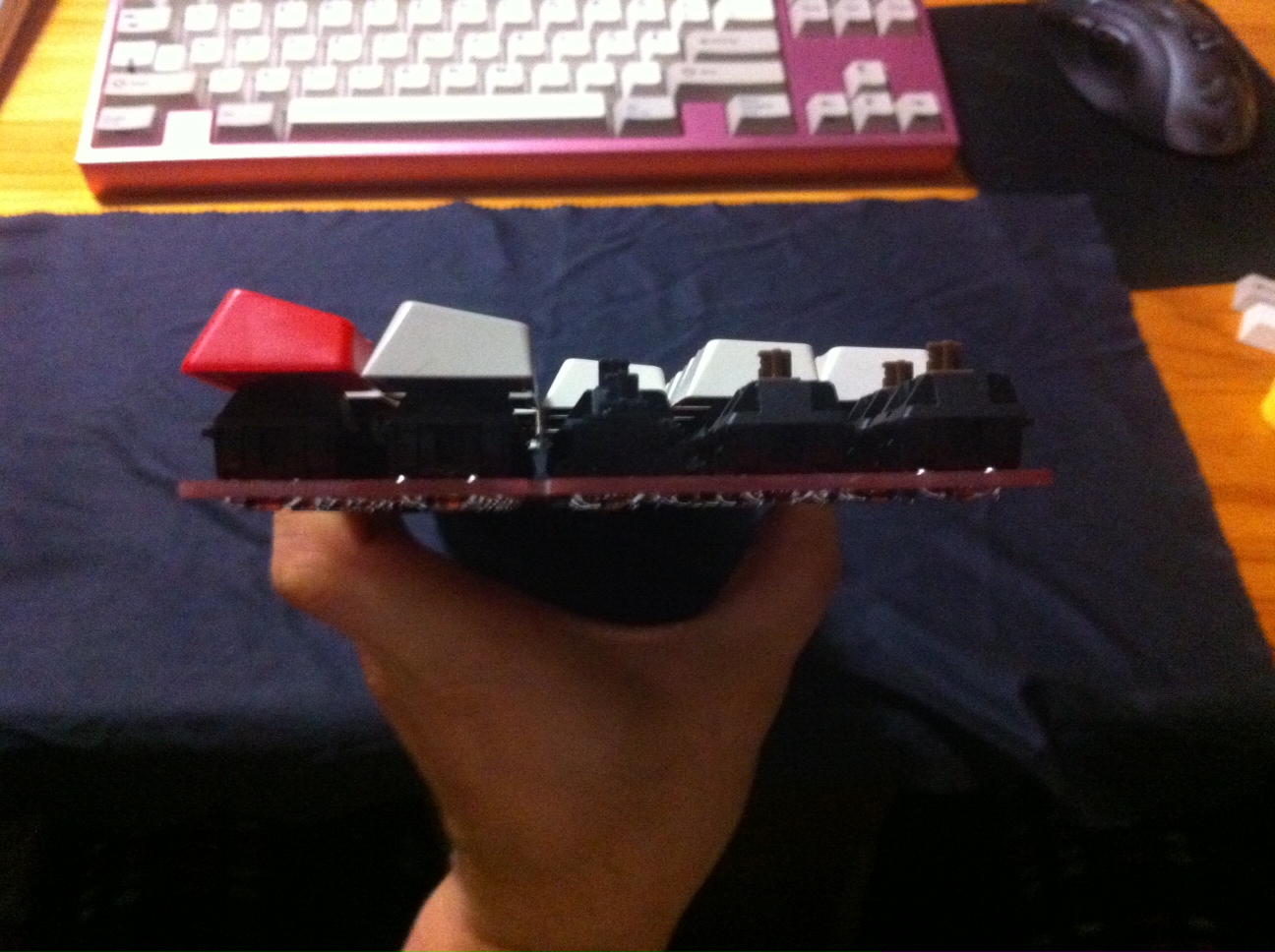

광땡은 두껍따!!!

낭창낭창 함은 더 멀리!

보강판은 없어도 될 것 같았습니다!

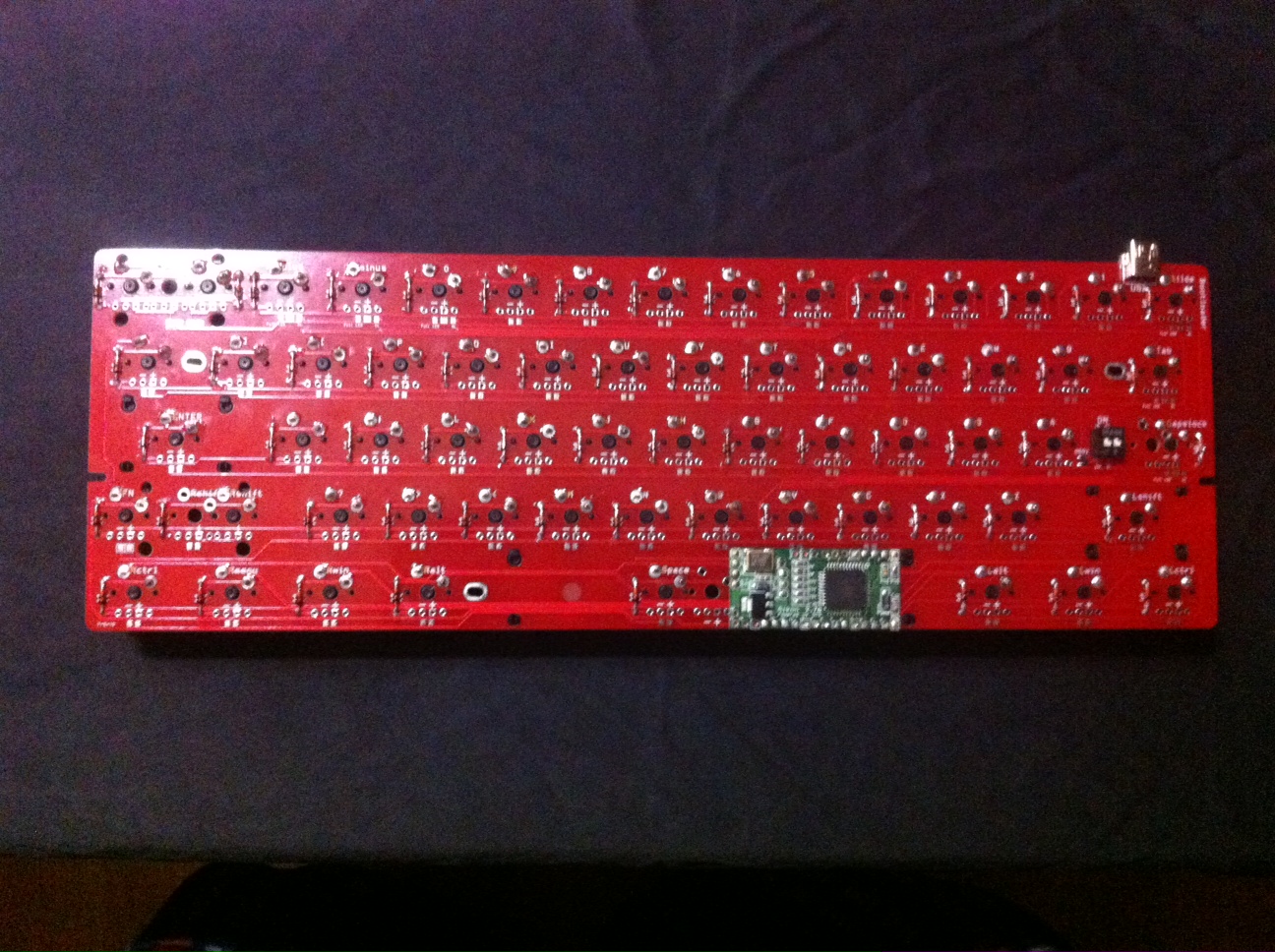

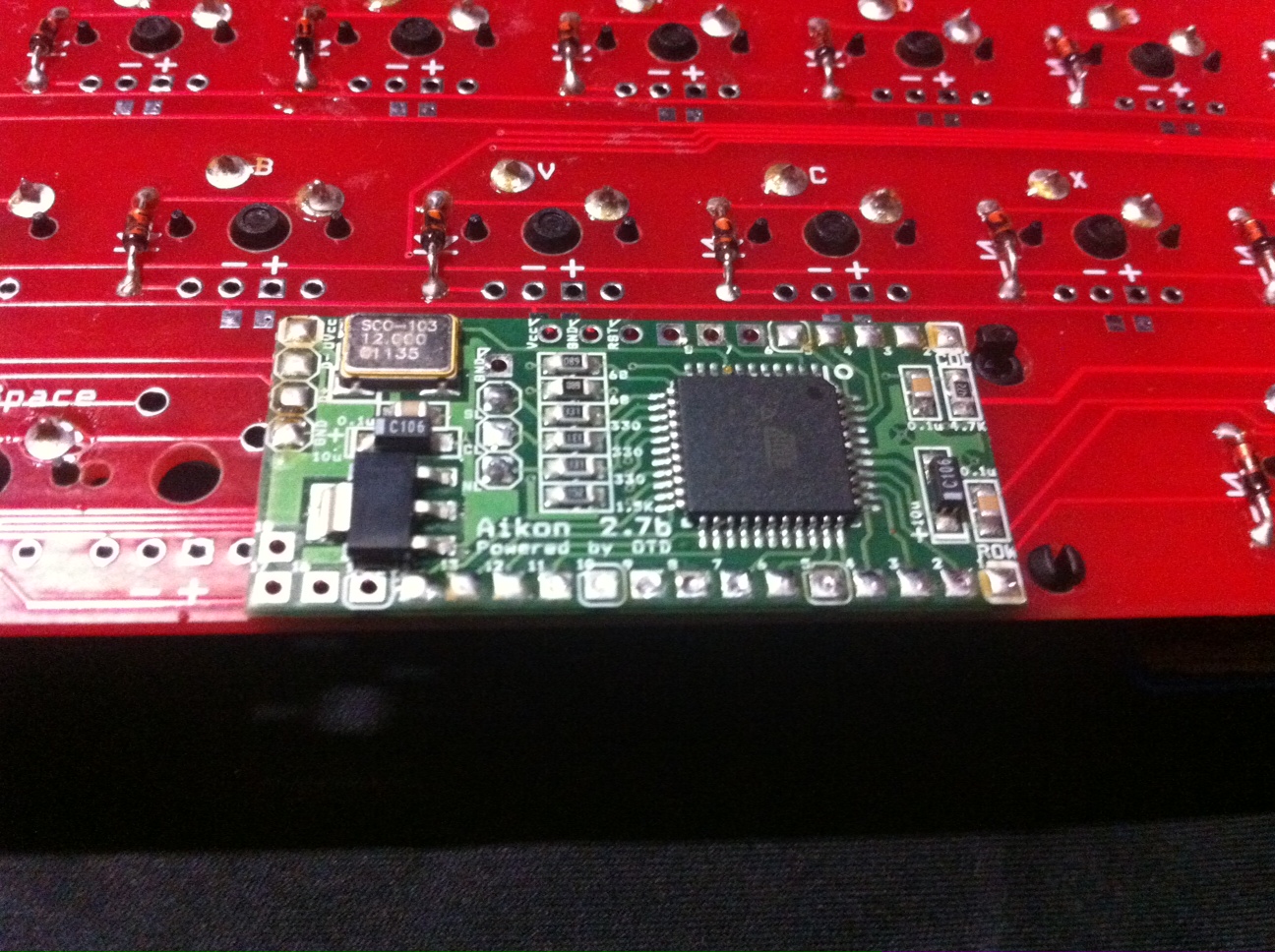

우선 아이콘을 광땡 위에 올리고 납땜을 흘려넣어 줍니다.

고정하기 힘드시면,

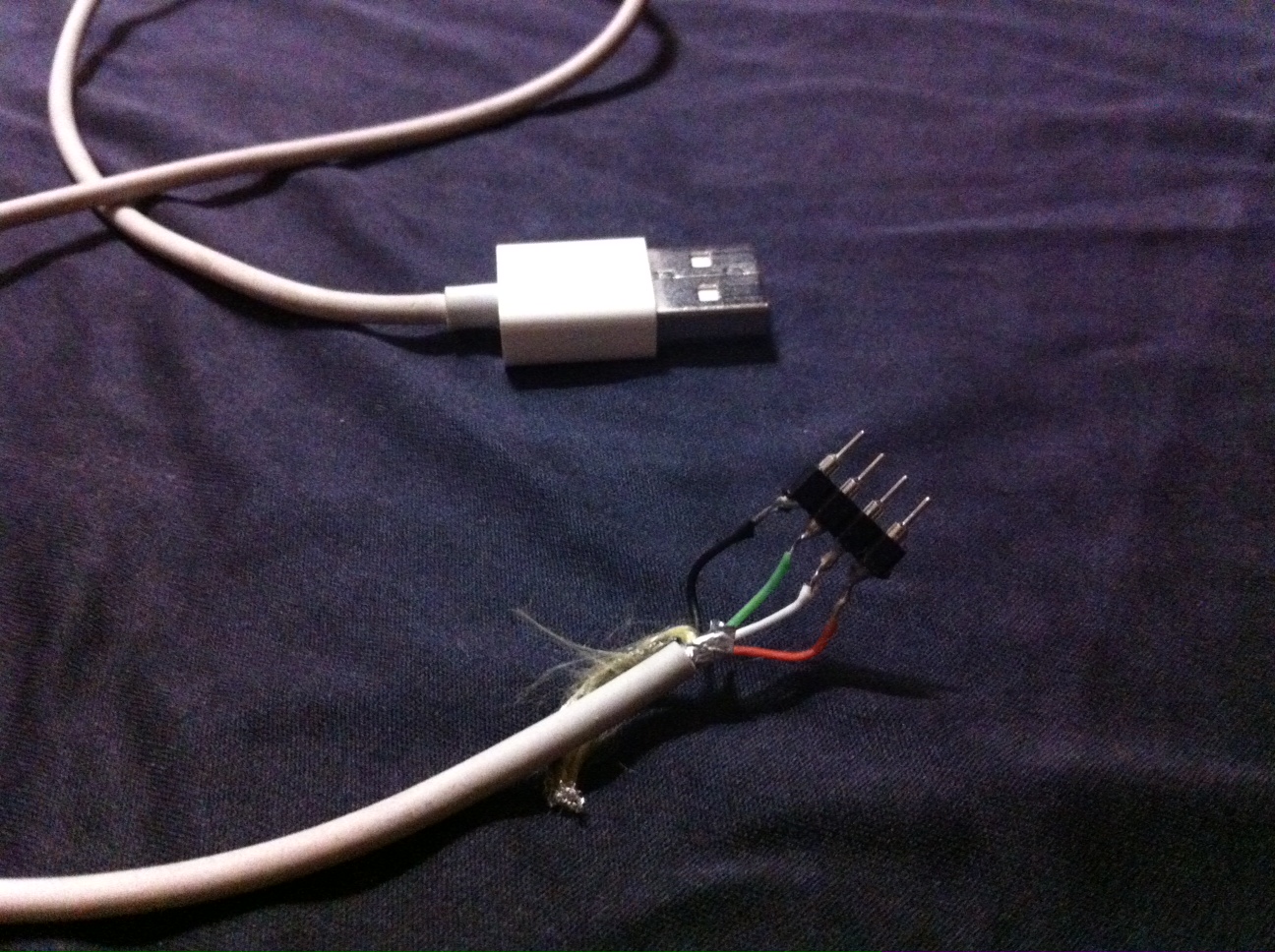

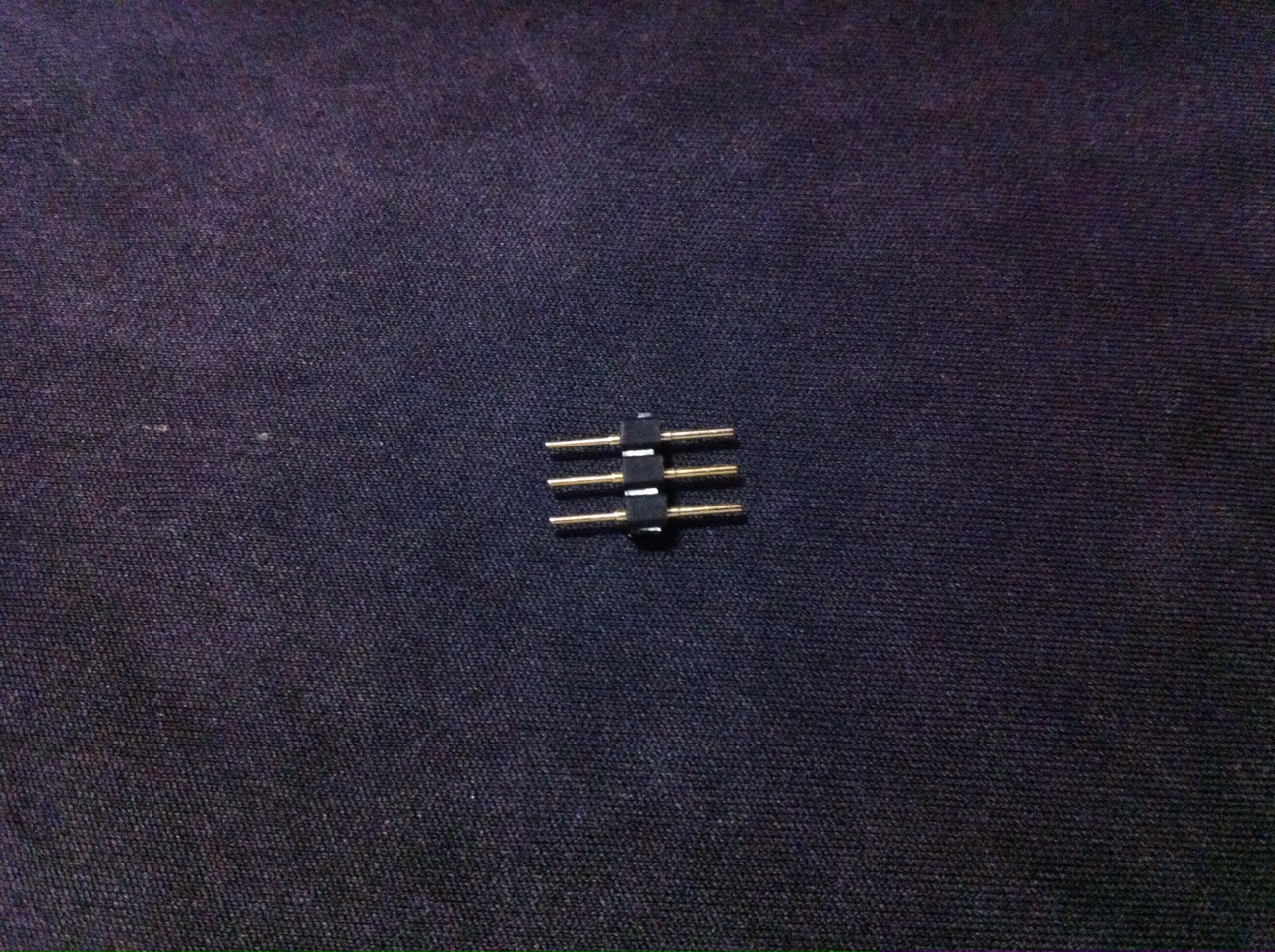

요런거 몇개 이용하시면 편합니다.

섣불리 요런거 만들어서 펌업하려다가 기판을 태울 수도 있으니...

저는 기판이 뜨거워지길래 얼른 뺐어요...ㅜ,ㅜ

잘 만든 것 같은데...실상은 아니었나봅니다.

그래서 기판에 아이콘 장착후 펌업하기로 결정!

1. 아이콘 납땜하기

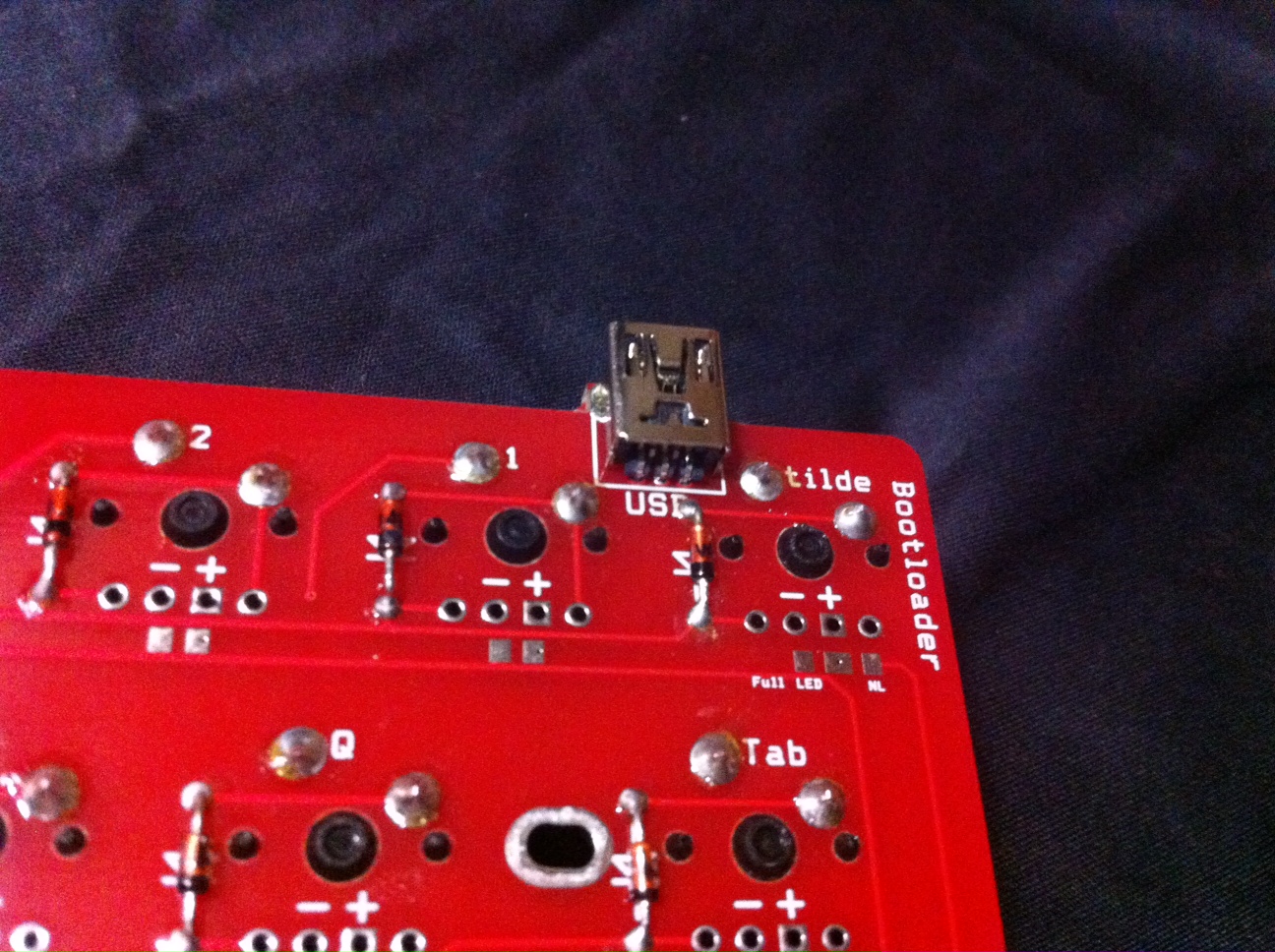

2. usb 납땜하기

3. 핀셋으로 cow1, row1 찝은상태로 usb연결

4. 펌업진행!

5. 잘된다!

그리고 남은 부속물들을 잘 납땜을 했죠...

그런데 저는 저항도 없고...

저항 없이는 LED도 안들어오더라구요..

심지어 caps lock에 빨간불도!

그래서 과감히 포기. 다음으로 진행했습니다.

완성!

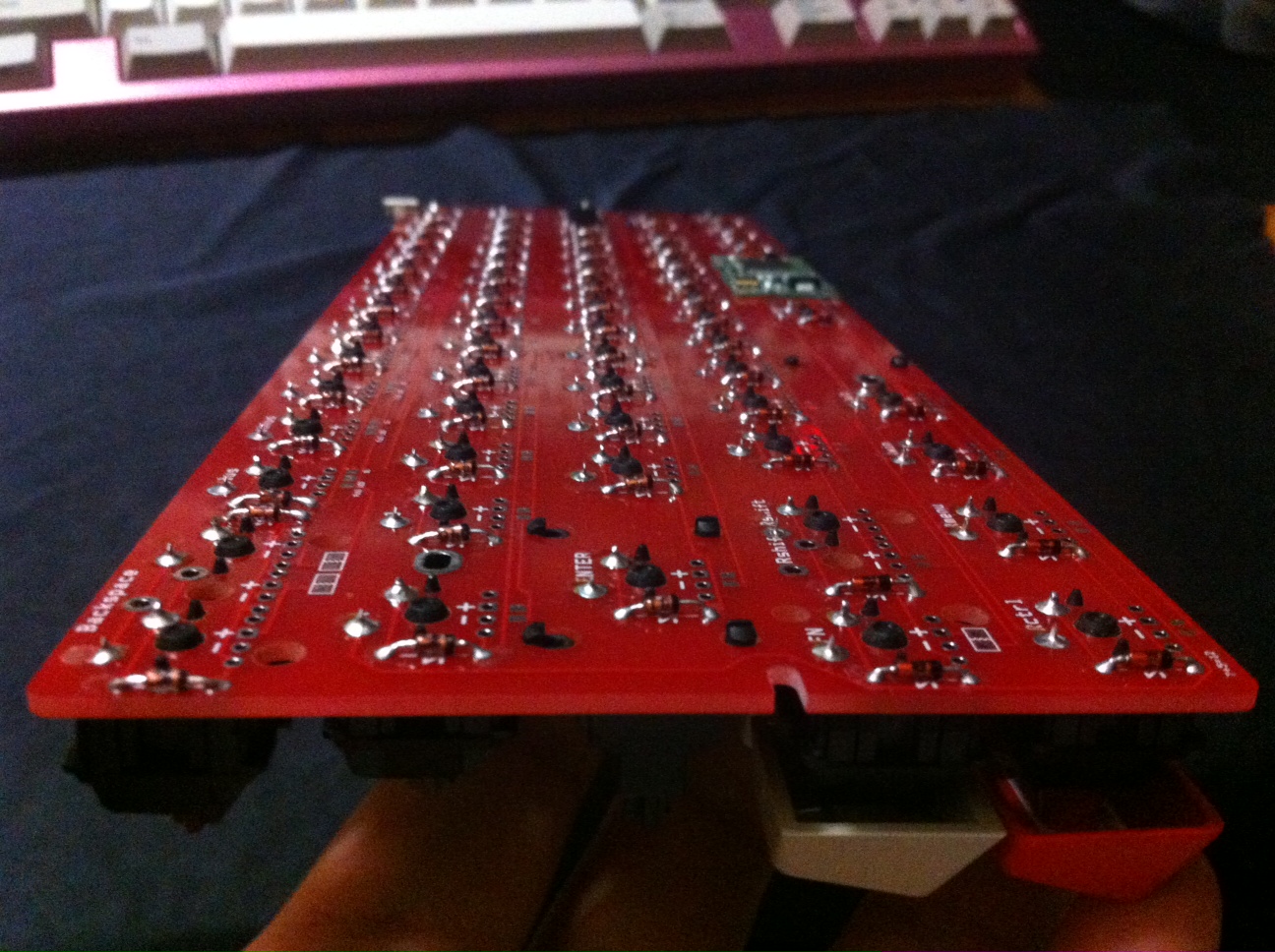

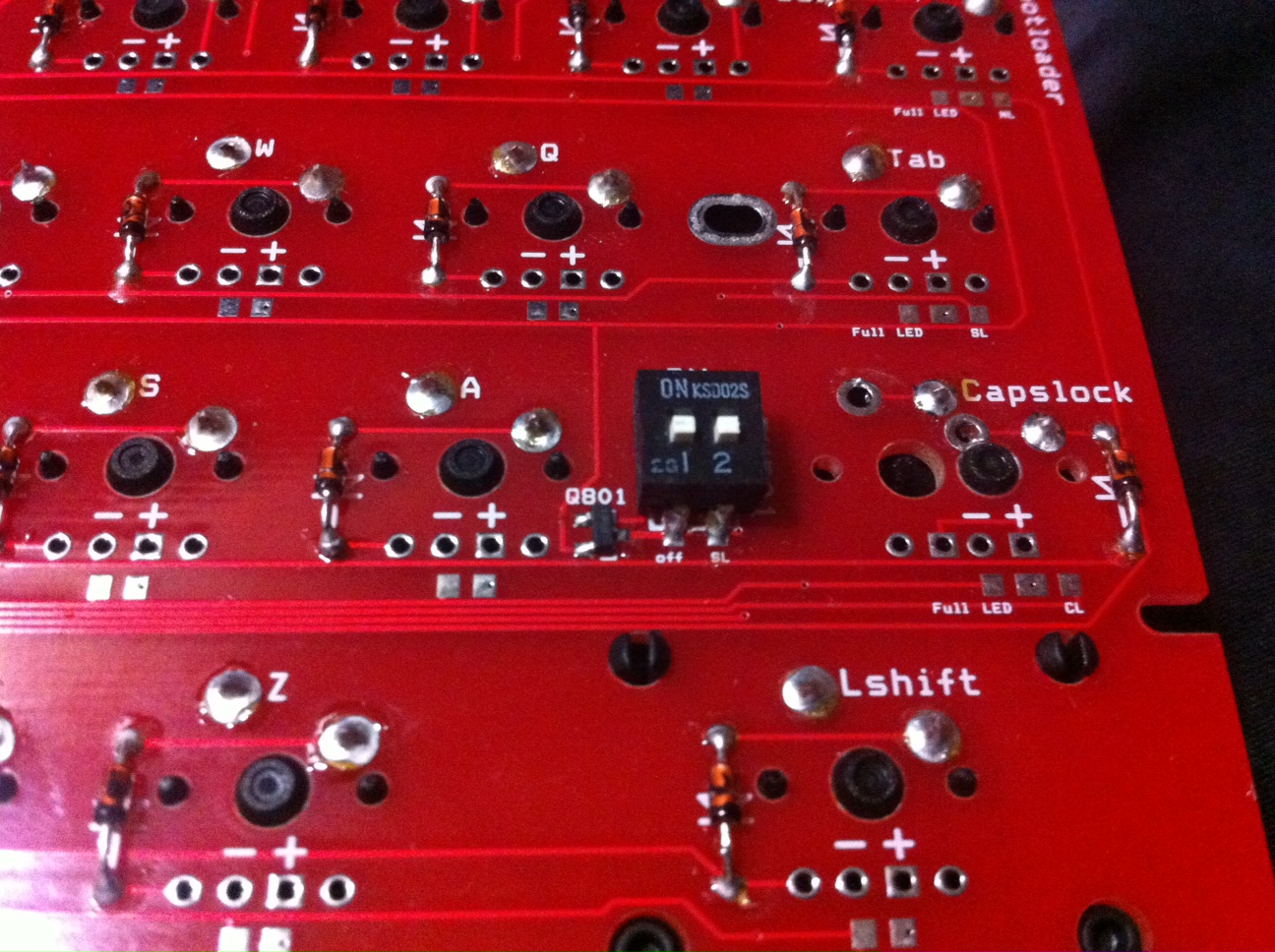

다이오드 옆으로 빼주시니 너무 편하더라구요.

너무 좋습니다. 편해요!

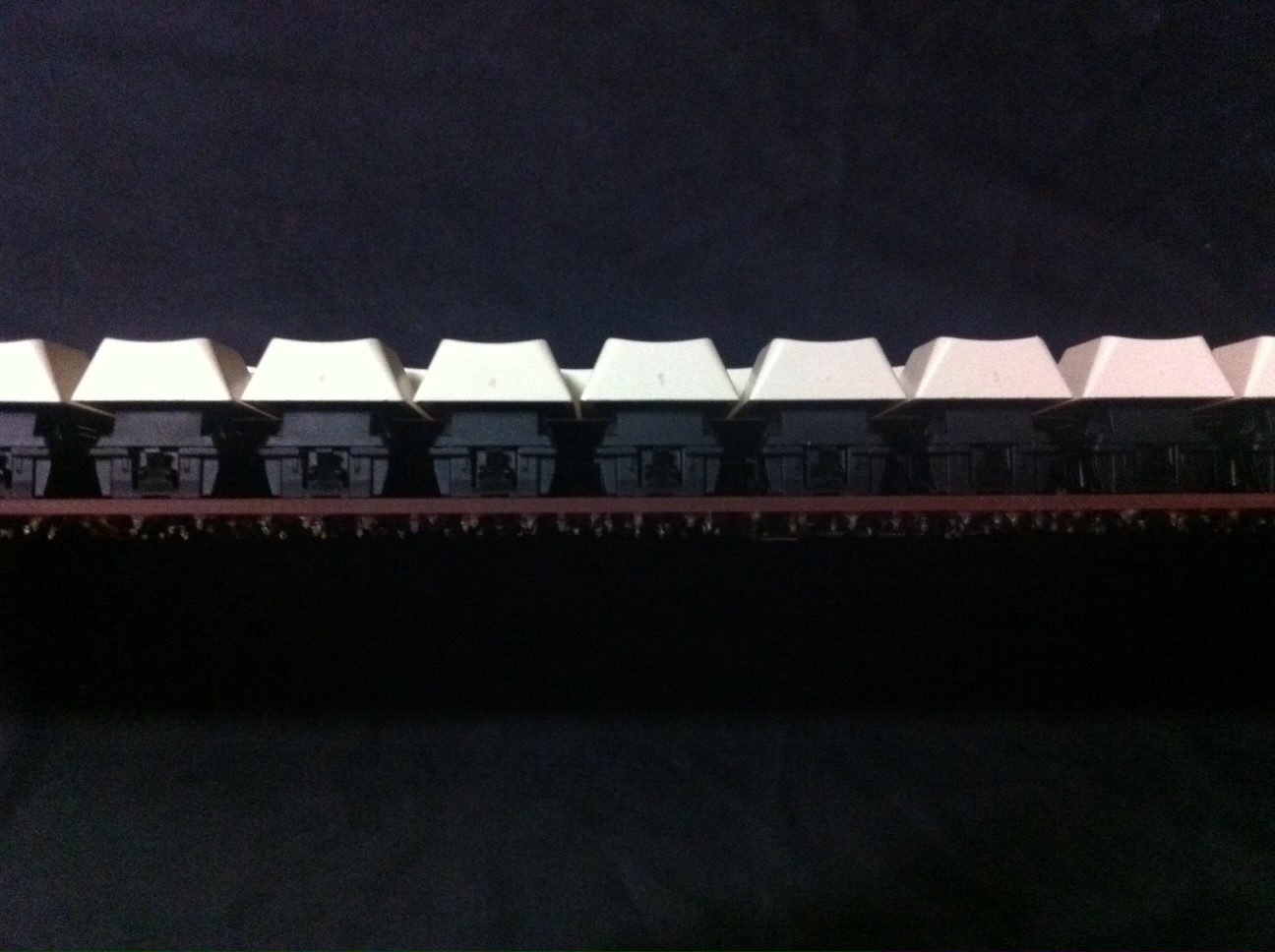

이제 스위치 체결!

구갈 구갈 구갈

아이콘 프로그램으로. 키 값을 하나하나 세팅해주시면~ 끝~!

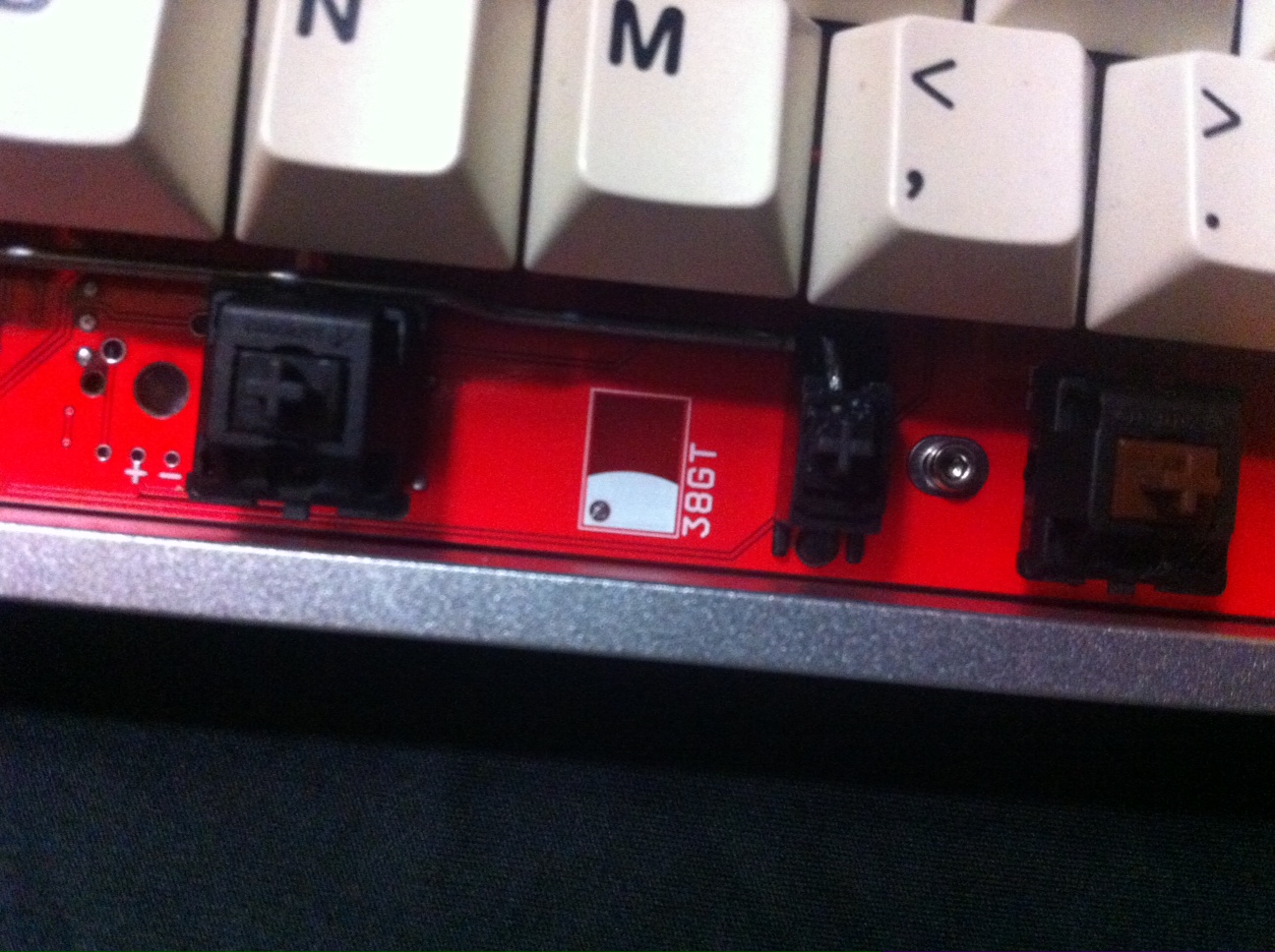

그나저나 제로록님 네이밍 센스는 정말...

멋져요...

(감사합니다. 조금이나마 도움이 되신분들이 있기를...)
