바로 아래와 같은 작업도중에 문제가 발생해서... Race75를 가지신분들께 몇가지 도움을 요청하였고,

다행히 애셋님의 도움으로 문제를 해결하였습니다...!

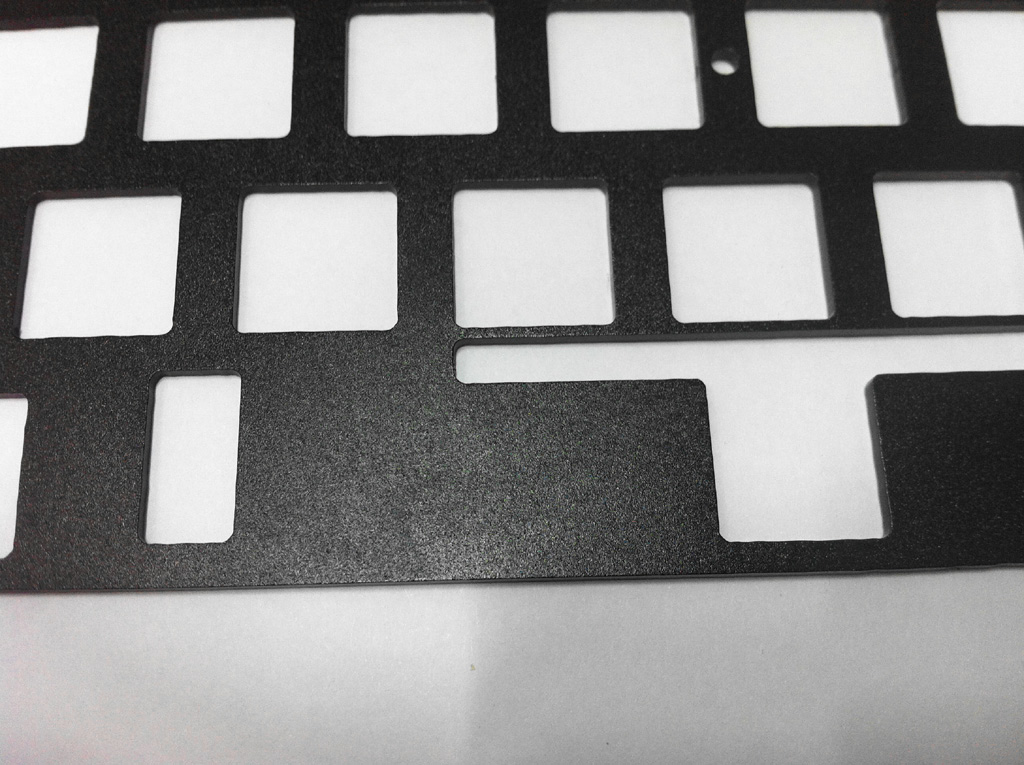

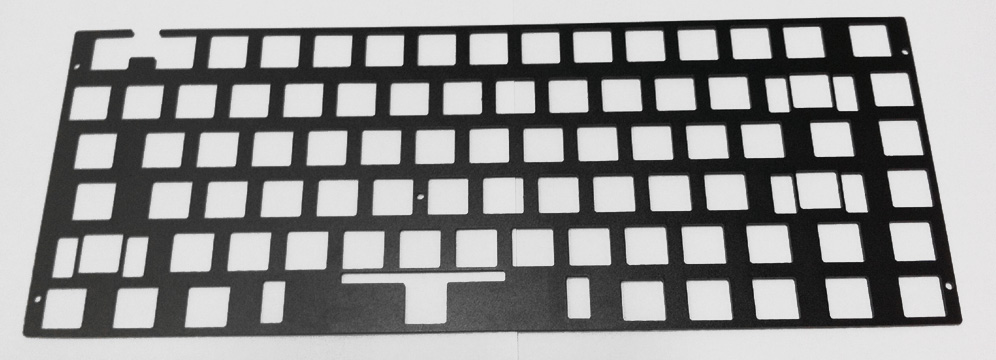

1. Race75 용 보강판 (알루미늄 50계열, 샌딩및 유광 아노다이징 처리)

2. 기판과 보강판사이 알루미늄 스페이서 작업

   - 기능 : 무보강 기성품의 경우 PCB가 하우징과 체결되어 있고 이 경우 보강판 작업을 하더라도

     보강판은 단지 스위치만 잡고 있을 뿐 하우징과 아무런 연결이 없고 노이즈와 충격분산에 별다른 효과가

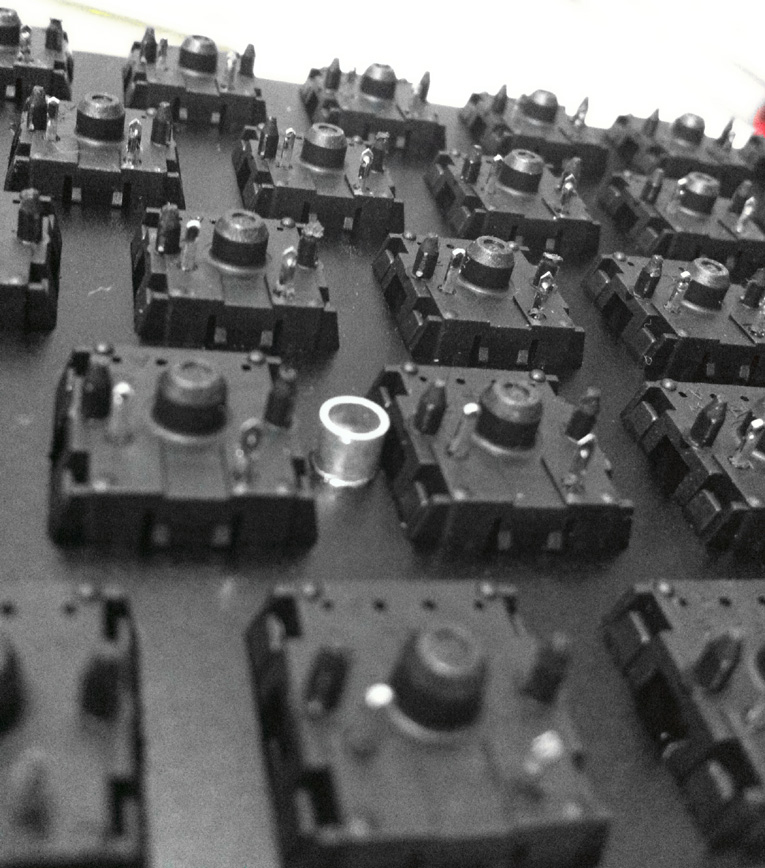

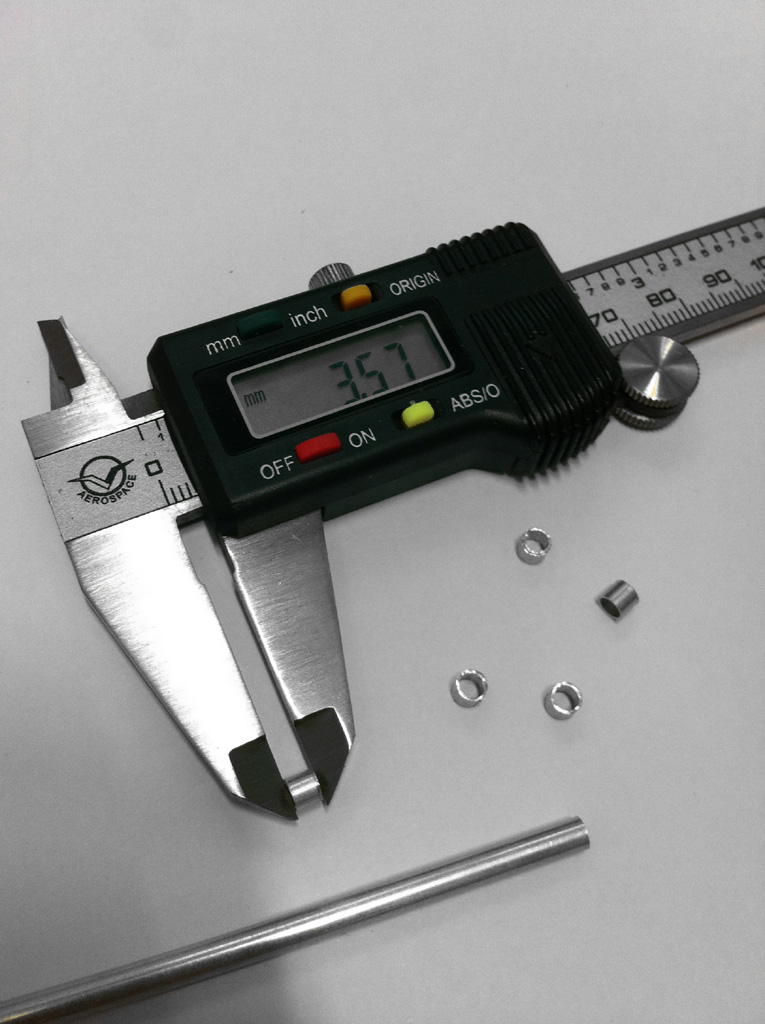

     없으리라는 판단하에, PCB와 보강판을 모두 하우징에 단단히 체결하고자 3.5mm 스페이서를 제작하여

     보강판과 PCB중간 볼트가 체결되는 부분에 부착하였고, 볼트는 기준 3mm 에서 8mm로 교체하였습니다.

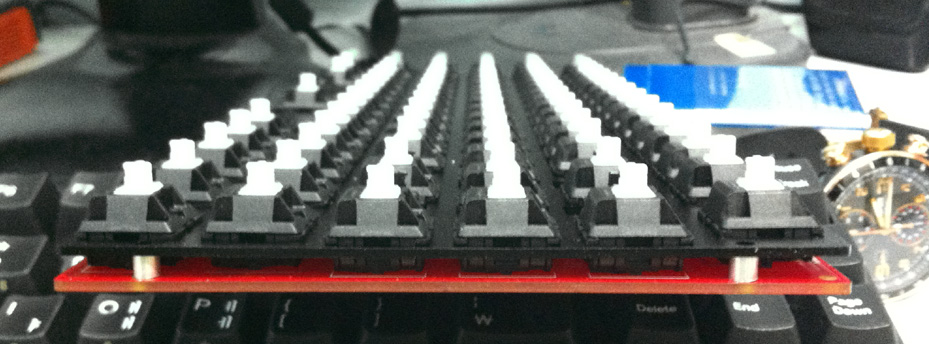

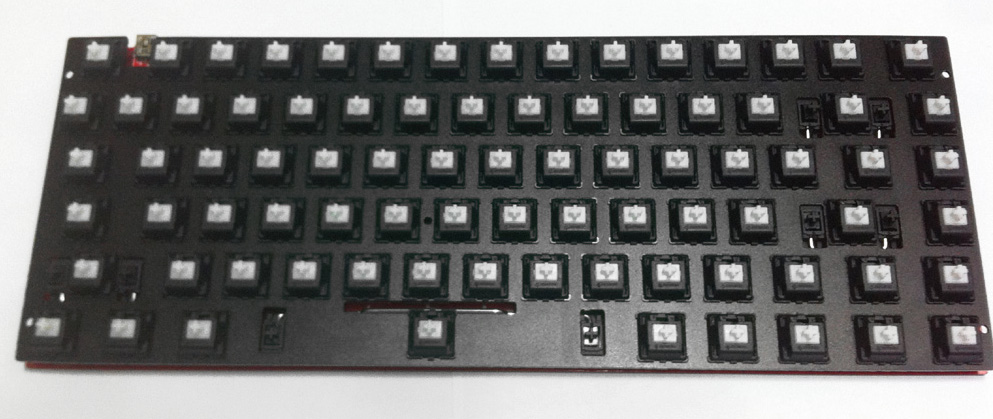

3. 변백 작업된 Race75에 보강판이 완전히 체결된 모습입니다.

4. LED교체작업

기존의 청색 Single LED를 황색 2012 SMD type LED로, 이중열로 작업하였습니다.

이중열 작업은 기존 3파이 LED한개가 스위치 상단부에만 있어 빛 투과형 키캡의 경우 하단부의 각인에 빛이

거의 투과되지 않는 문제(축 때문에 빛이 가려집니다)때문에 한글각인과 특수문자 각인들이 표시되지 않습니다.

이문제를 해결하는 유일한 방법은 스위치 상단과 하단에 하나씩 LED를 이중으로 설치하는 방법밖에 없었으며,

기존 3파이 LED로는 답이 없어 초소형 2012 SMD Chip LED로 작업하였습니다.

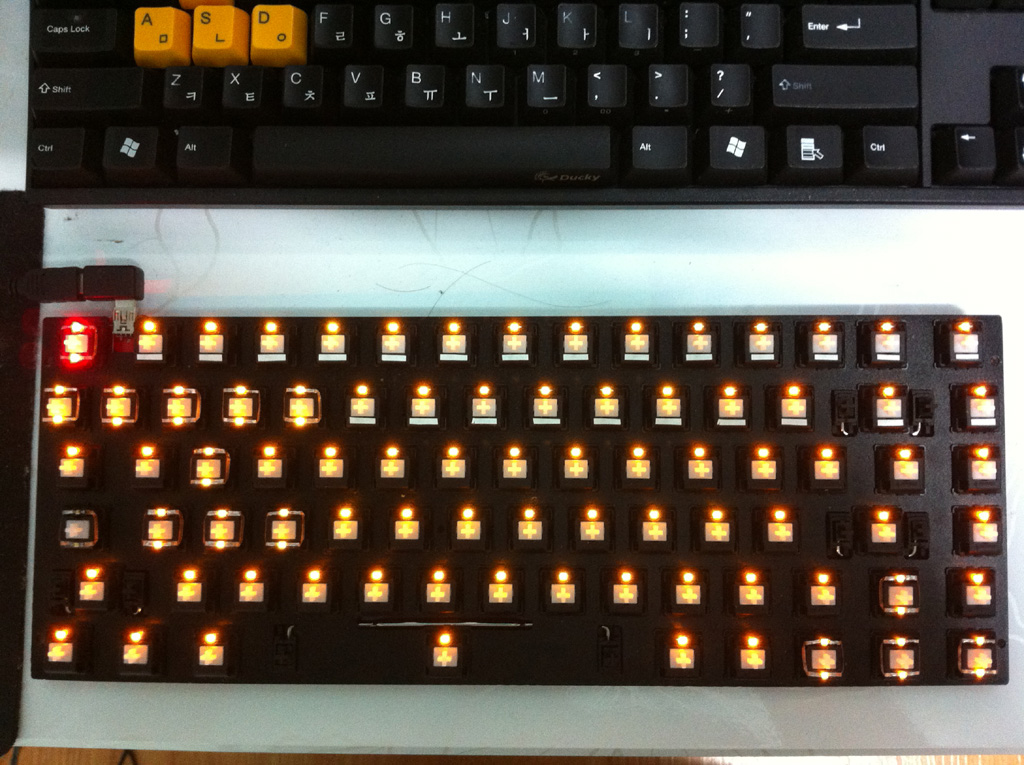

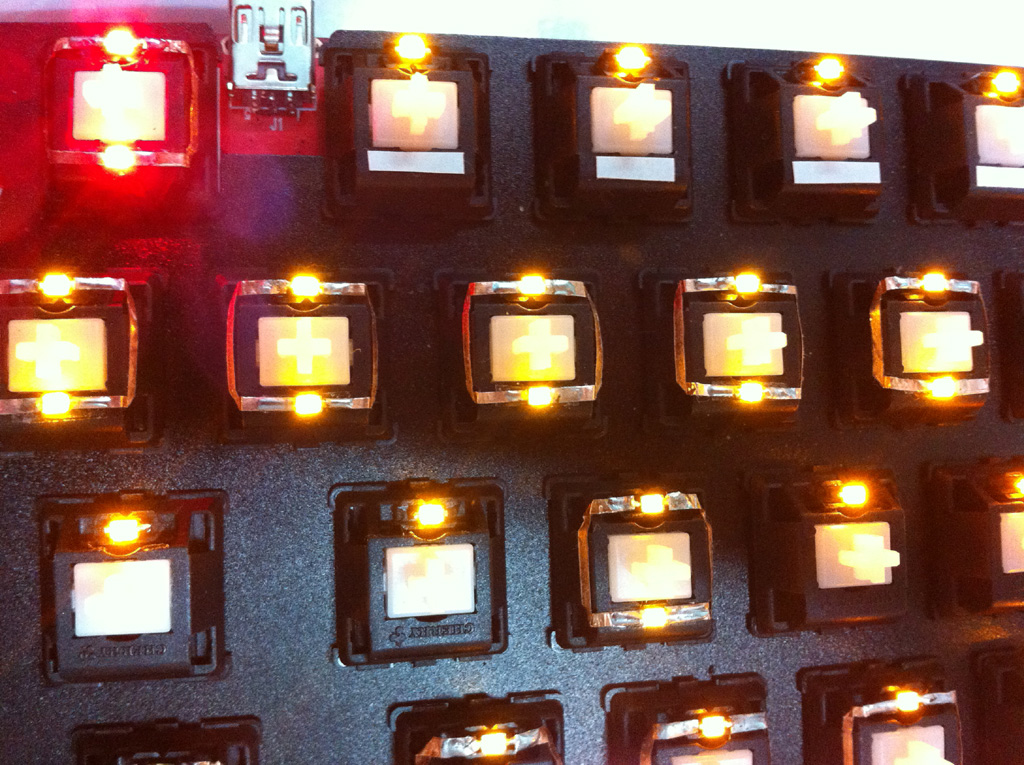

아래 사진은 상단부는 전체가 교체되었으며 이중열은 일부 작업이 되어있는 모습입니다.

이중열 부위는 다음과 같습니다.

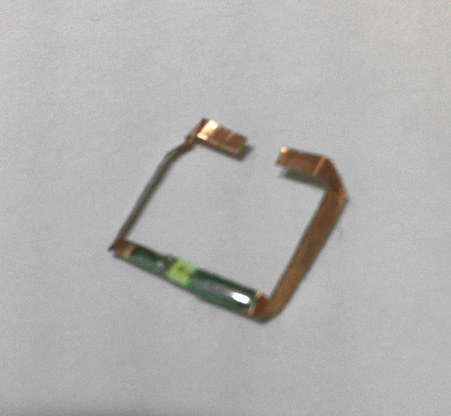

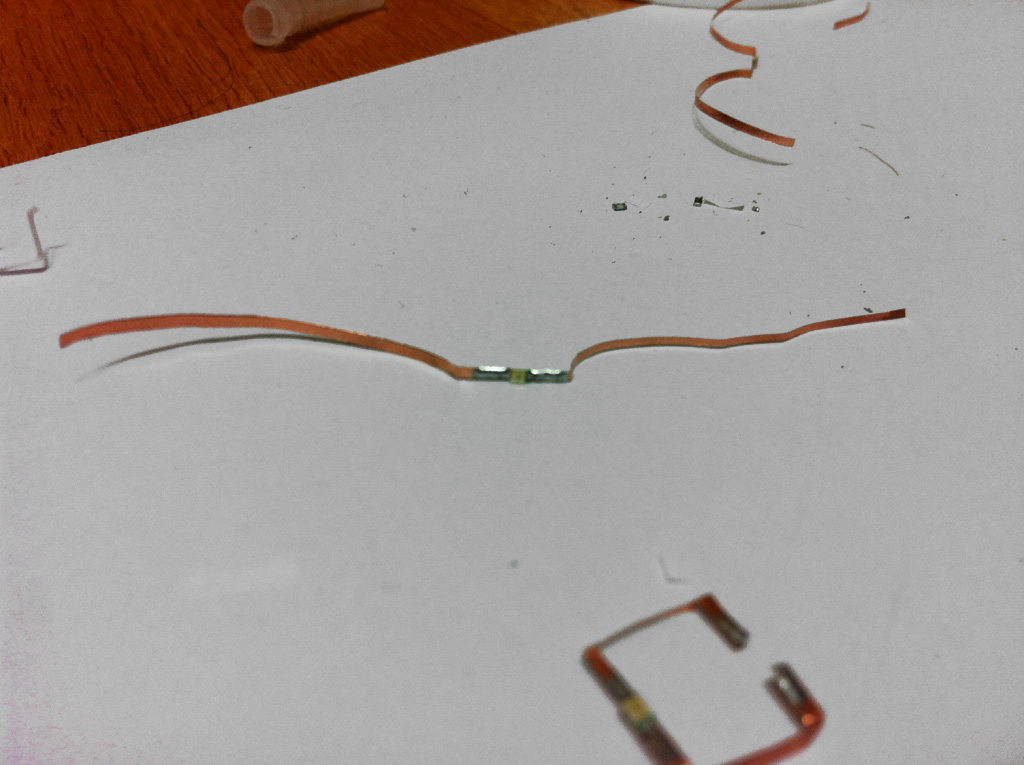

이 작업을 하기위한 동박작업은 다음 사진과 같습니다.

원래는 작은 FPCB (Flexible PCB)를 제작하려고 했으나 제작단가가 하늘을 찌르는 관계로 포기하고... ㅜㅜ

위와 같은 육체적+정신적+오타쿠적 뻘짓을 하는 중입니다. 시간 무지하게 걸립니다. ㅜㅜ

이 작업을 하던중 실수로 PCB뒷면의 저항을 날려먹고 나서, 저는 패턴이 끊어진 줄로 착각을 하고 거의 멘붕

일보직전이었습니다. 전체를 다시 디솔해서 보강판을 걷어내고 패턴을 확인해야 하는 황당한 사건이 발생한

것이었죠. 다행히 애셋님께서 노멀상태의 PCB사진을 보내주셨고 전 그 사진을 참고로 하나하나 보다가 결국

저항 하나가 없어진걸 확인하고... 오늘 정상복구 하였습니다. ㅜㅜ

도움주신 애셋님께 다시한번 감사의 말씀을 드립니다.
