엄밀히 말하면 LIMKB콘트롤러 인가요?  어쨌든 아이콘은 아이콘이니까...

키패드 자작하는 중간에 아이콘콘트롤러를 내장하는 과정을 정리해봤습니다. 회로는

http://otd.kr/gn/wiki/Aikon/Hardware?action=download&value=dip_mod.gif

를 기반으로 합니다.

먼저 아이콘환경을 구축해주신 아꽈님, 이노네이트님, 파놉님께 감사드리며, 자작한다고 삽질도 많이했는데, 도움주신 꽂데지님과 코렐라스님, 모든분들께 이자리를 빌어 진심으로 감사드리구요.

허접하지만 아이콘 자작을 시도하려 하는 분들께 도움이 되기를 바랍니다.

그럼 한번 보시죠.

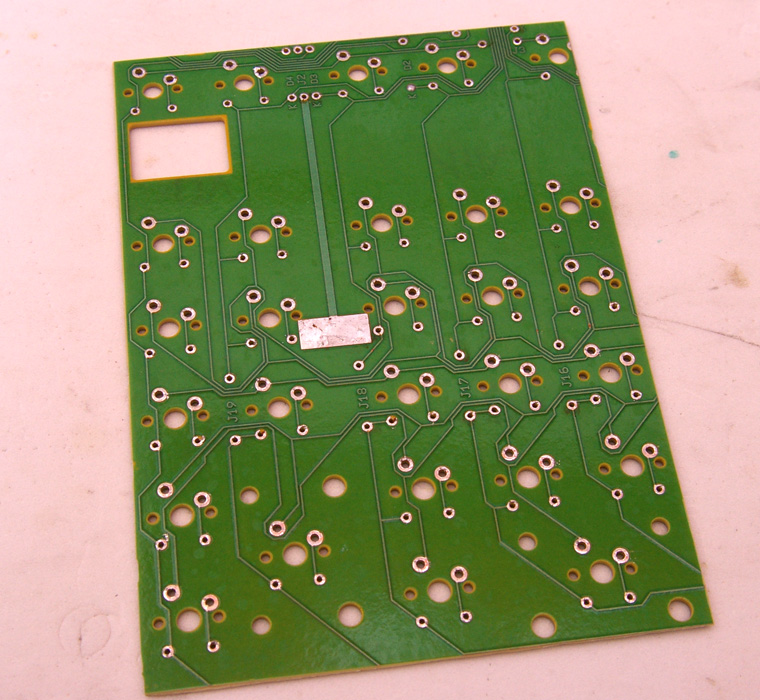

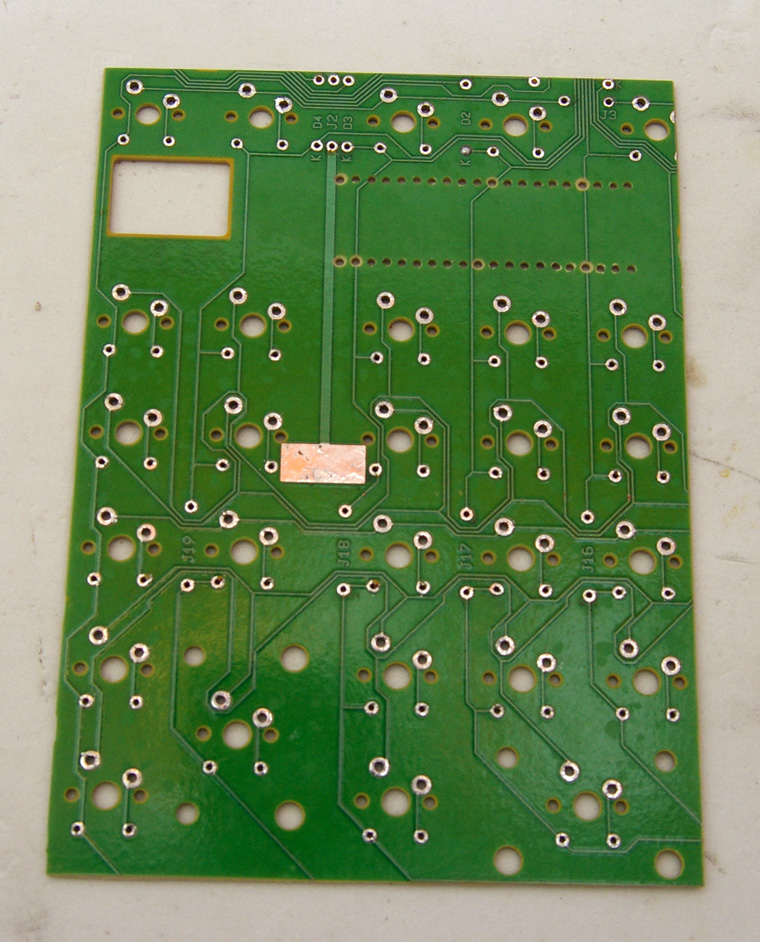

기판입니다.

적당한 위치에 부품 끼울 구멍을 뚫구요. DIP칩에 소켓을 달아서 할 겁니다.

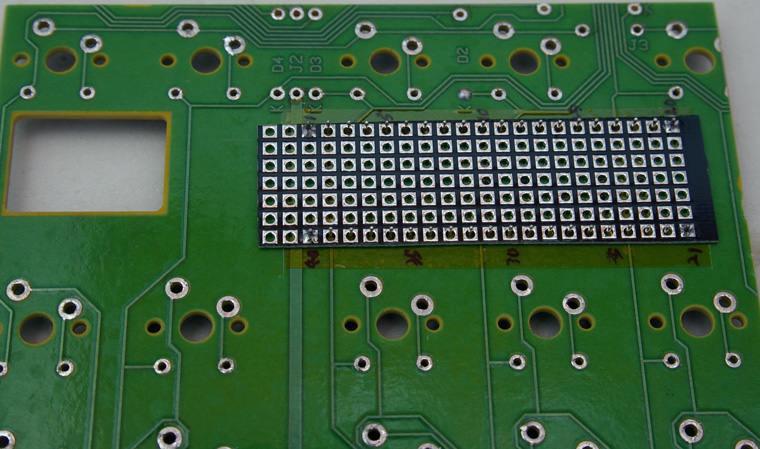

소켓을 달고 만능기판을 올려요. 가위로도 잘리는 얇은 겁니다.

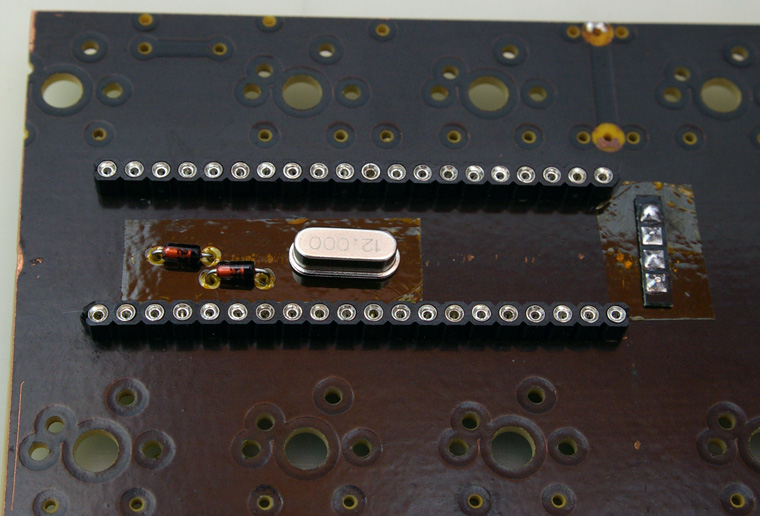

크리스탈과 다이오드를 올립니다.

땜질합니다.  회로도대로 부품을 하나하나 올리고 차근차근 이어줍니다.

82옴 저항 두개.

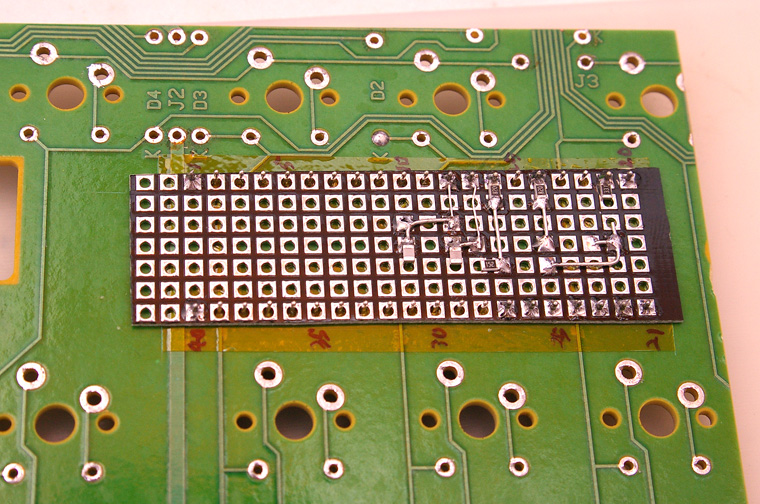

1.5k옴 저항 달구요.

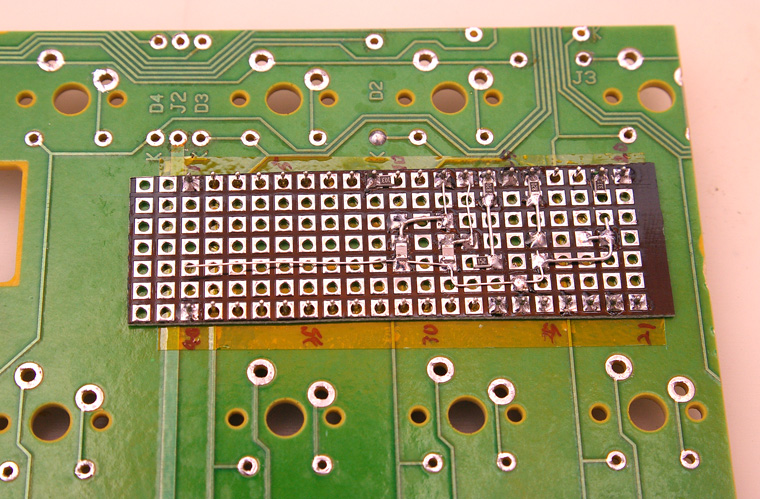

22피코패럿짜리 콘덴서 두개.

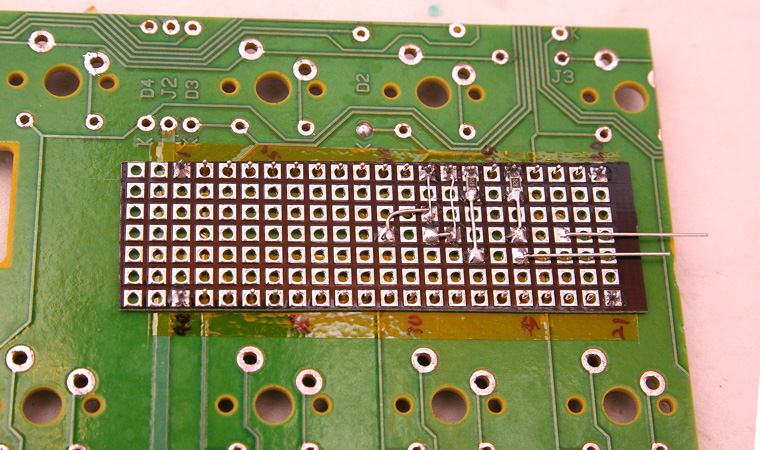

10k옴 저항과 330옴 저항달구요. 래핑와이어 까서 회로도 연결해줍니다.

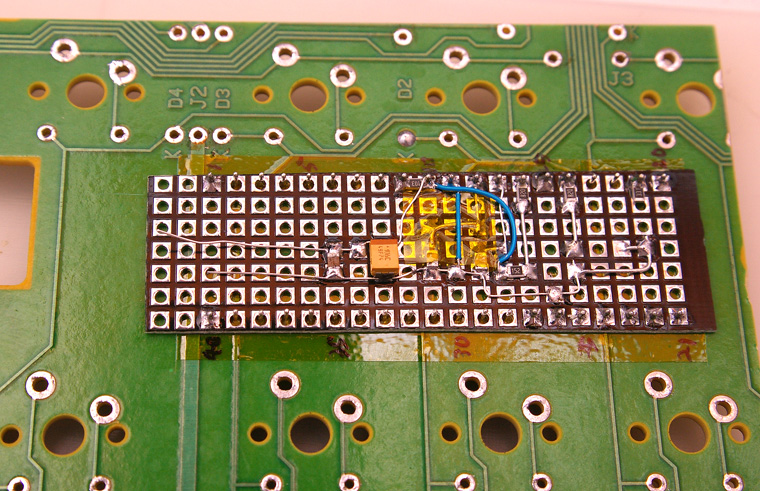

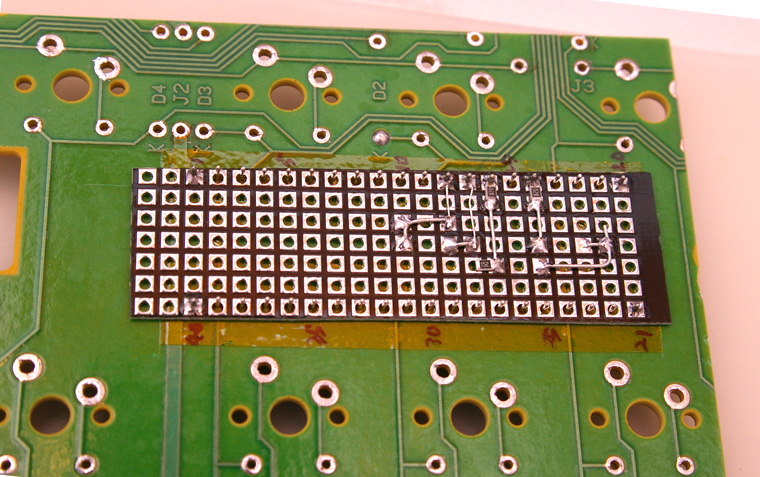

0.1마이크로패럿 콘덴서와 10마이크로패럿 탄탈콘덴서에요. 절연테입으로 쇼트나지않게 적절히 쌓아주고, 겹치는 선은 피복선으로 연결합니다. 회로도대로...

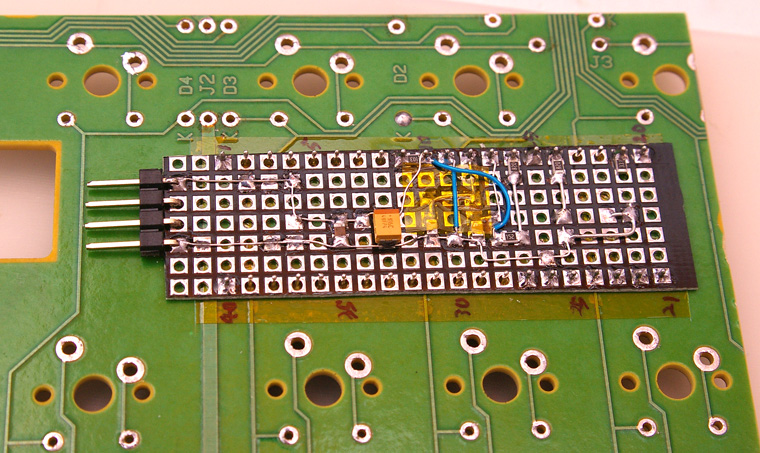

USB연결할 소켓입니다.

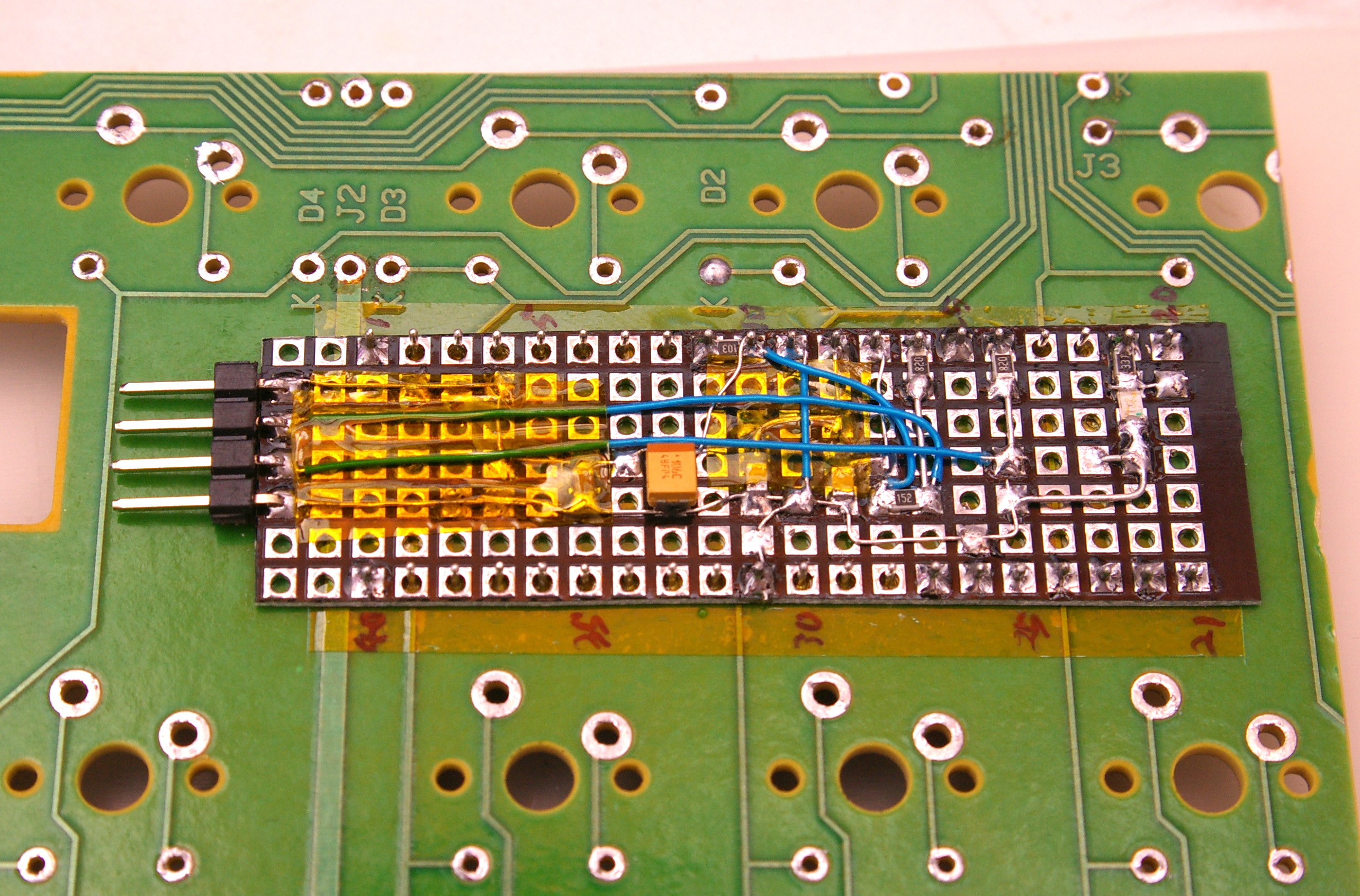

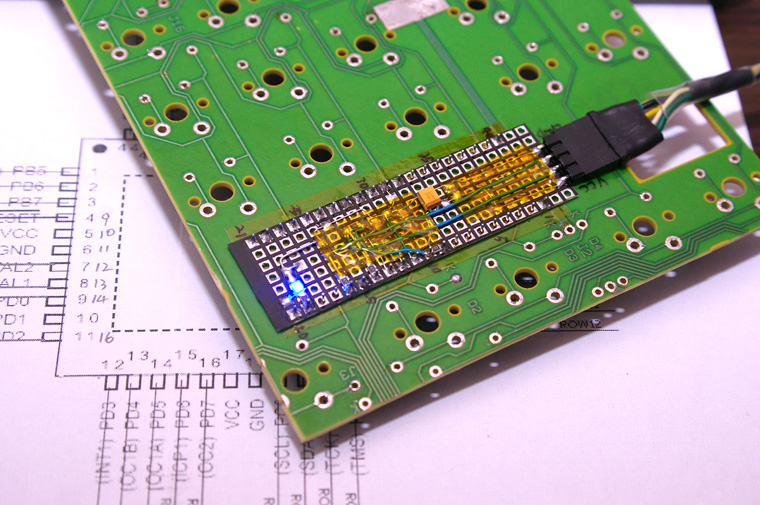

LED달고 나머지 선들을 다 연결하면 회로는 완성이에요.

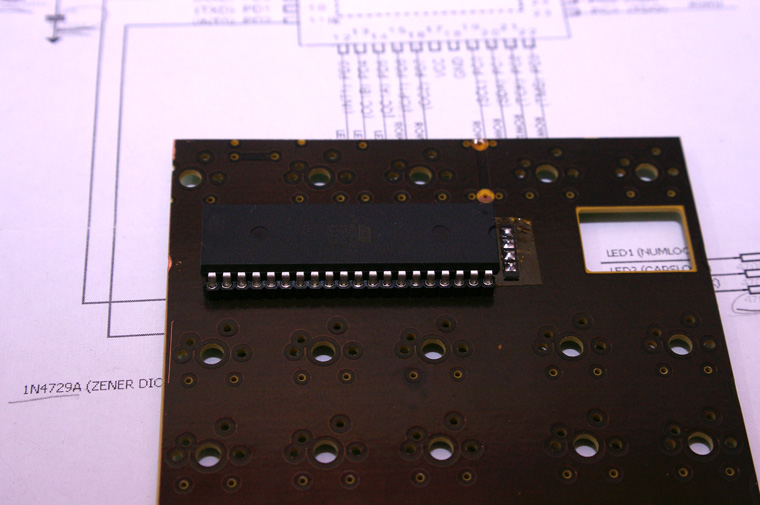

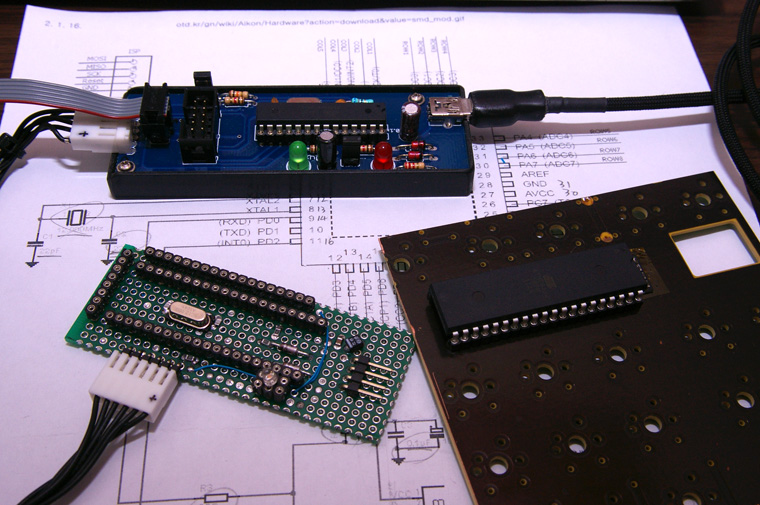

음... 원래는 ISP로더에 연결할 소켓을 달아야 펌웨어를 올릴 수 있는데 저는 미리 만들어둔 아이콘을 이용해서 MCU에 펌웨어를 올리고 소켓에 옮겨 끼웠습니다.

이러면 완성이네요. 한번 연결해볼까요?

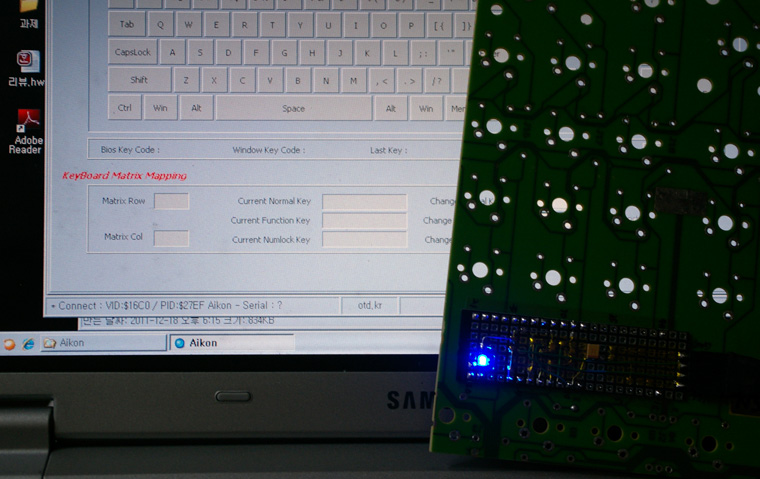

잘 동작합니다.

부품을 잘 배치하면 외관상으로도 나쁘지 않겠네요.

약간 허술하지만... 나름대로 단계별로 정리한거에 의의를 두고있습니다.

역시 아이콘은 아이콘이죠.

그럼 도움이 되셨기를 바랍니다.

감사합니다.
