안녕하세요.

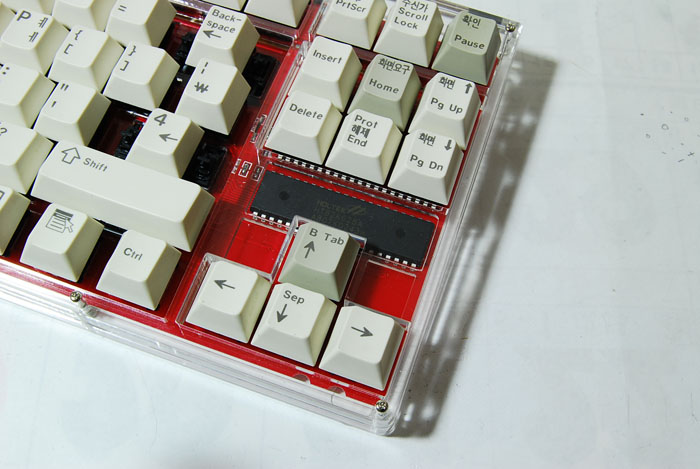

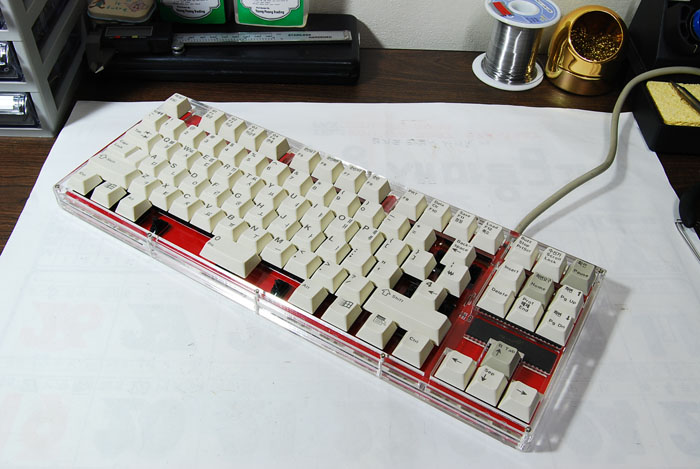

지난번 MX HHKB에 이어서 아크릴 하우징을 이용한 윈키 키보드를 만들어봤습니다.

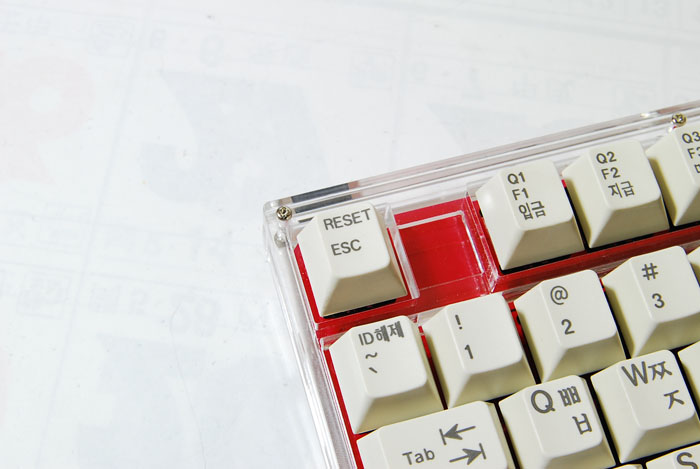

키캡이 아직 없어서 8000으로 임시방편...(저렇게만 놓아도 사용하는데는 불편하지 안더군요 ㅎ)

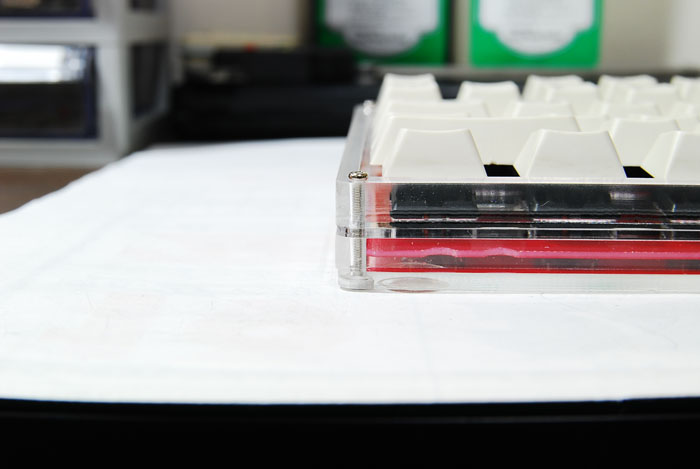

356N 기판을 이용해서 하우징의 두께를 더 낮출 수 있었습니다. 8+1.5+6+3으로 총 18.5mm가 됩니다. 레이져 가공에의한 공차로 생기는 유격은 가만을 해야겠지요. 하판과 스위치의 납땜부분이 닿는 곳이 있기도 합니다. 체크해서 구부려주면 됩니다. 중간판을 6T가 아닌 7T로 하면 문제가 되지 않겠지만, 6mm에 욕심이나서 이렇게 했습니다~ ㅎ

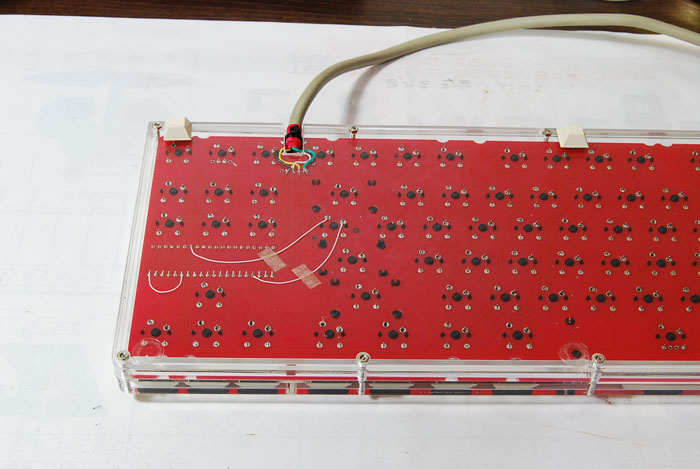

보강판과 하판의 간격이 좁다 보니 케이블이 들어갈 자리가 마땅치 않아 하판에 구멍을 내어 케이블을 꺼냈습니다.

그리고, 356N기판의 "\"키가 잘 못 연결되어있어 자료를 찾아 와이어링 해주었습니다.

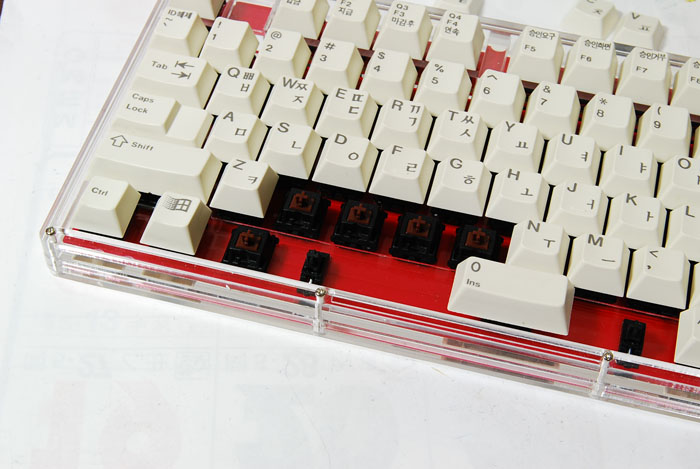

아크릴 간이 보강판과 어설피 윤활한 갈축. 도각도각 느낌은 괜찮네요 ^^

조립하면서 문제가 되었던 부분을 수정한 도면을 팁게시판에 올려두겠습니다. 필요하신 분 사용하세요.

감사합니다 ^^
