헉 기판 사진이 잘못되어서 변경하려다가.. 실수로 지워버렸네요.. 혹시 그때 리플다신분 있으시다면 죄송합니다.T_T

제 입맛에 맞는 커스텀 키보드를 만드려고 고민고민 해서 기판을 뽑았는데.. (괜찮아 지면 공제도 하고싶었던게 제 욕심이었죵^^;)

역시 뭐든 한방에 되는게 없네요..

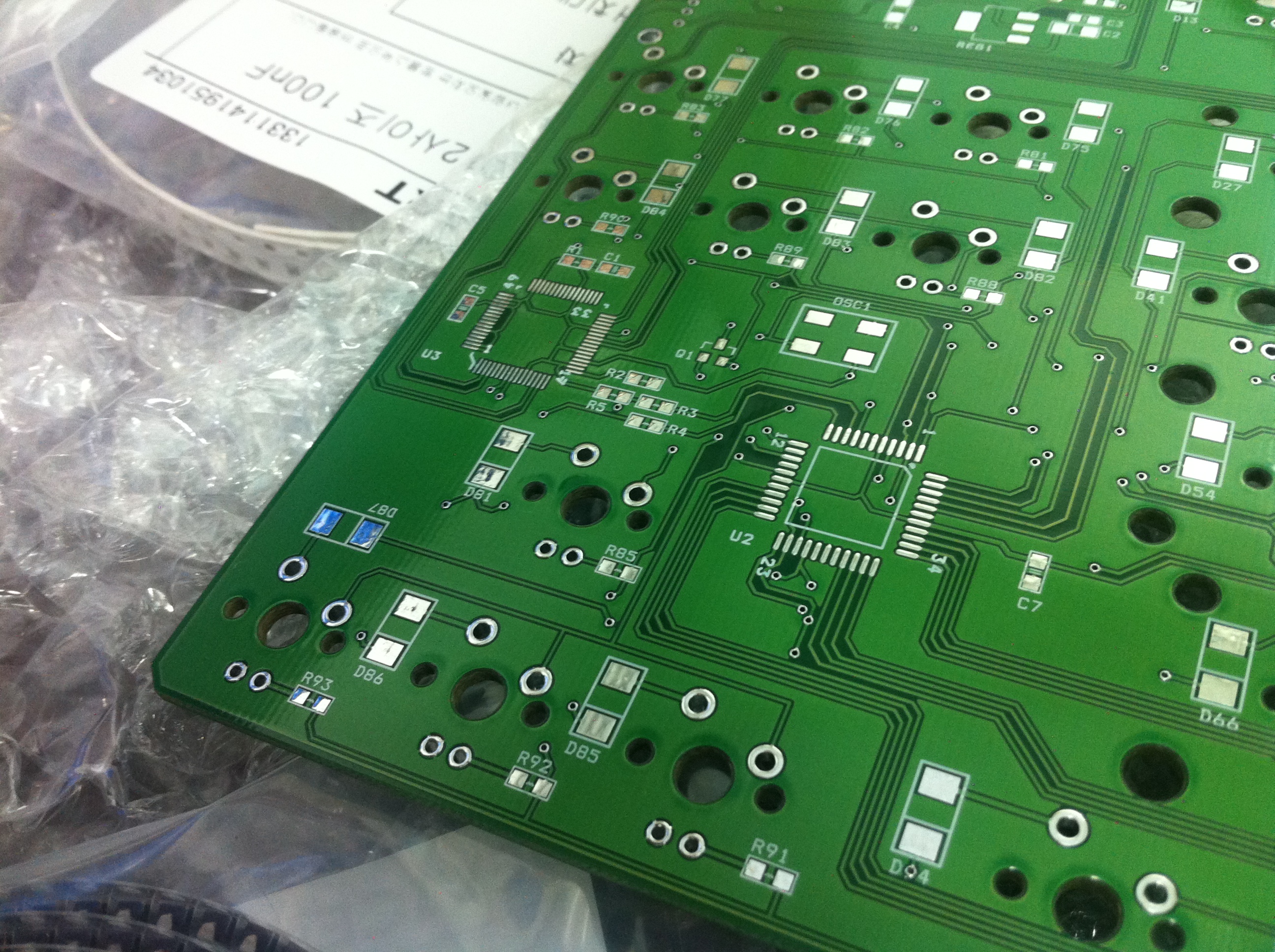

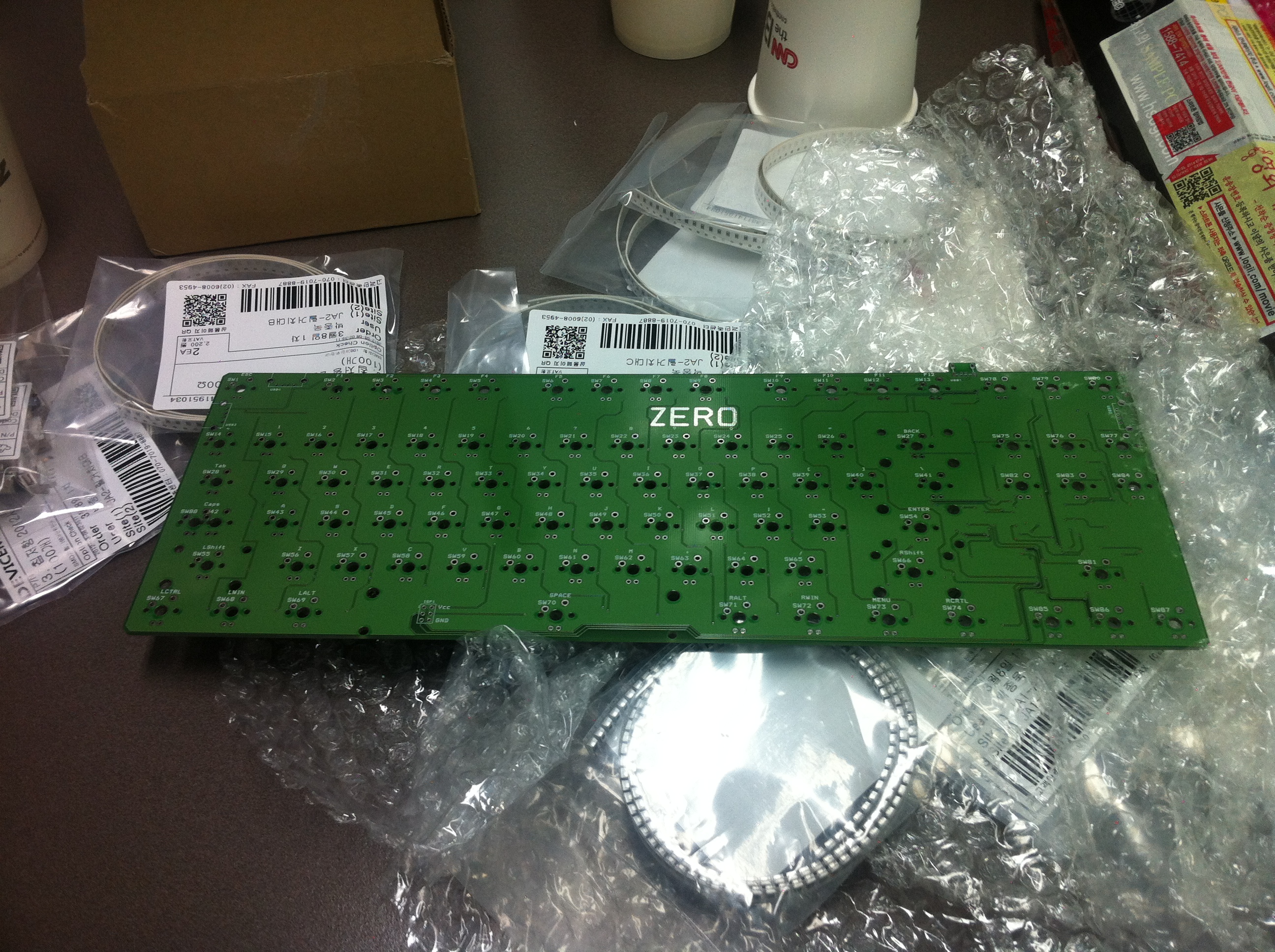

첫번째 기판 사진입니다..T_T

이 기판에서 오류 찾으시는 분은.. 정말 신이라고 불러드리고 싶습니다.T_T

크게 2가지 오류가 있었는데요. 만드는 그 순간에도 몰랐다가 테스터기로 벼라별 고생을 다하다가 발견했어요..t_T

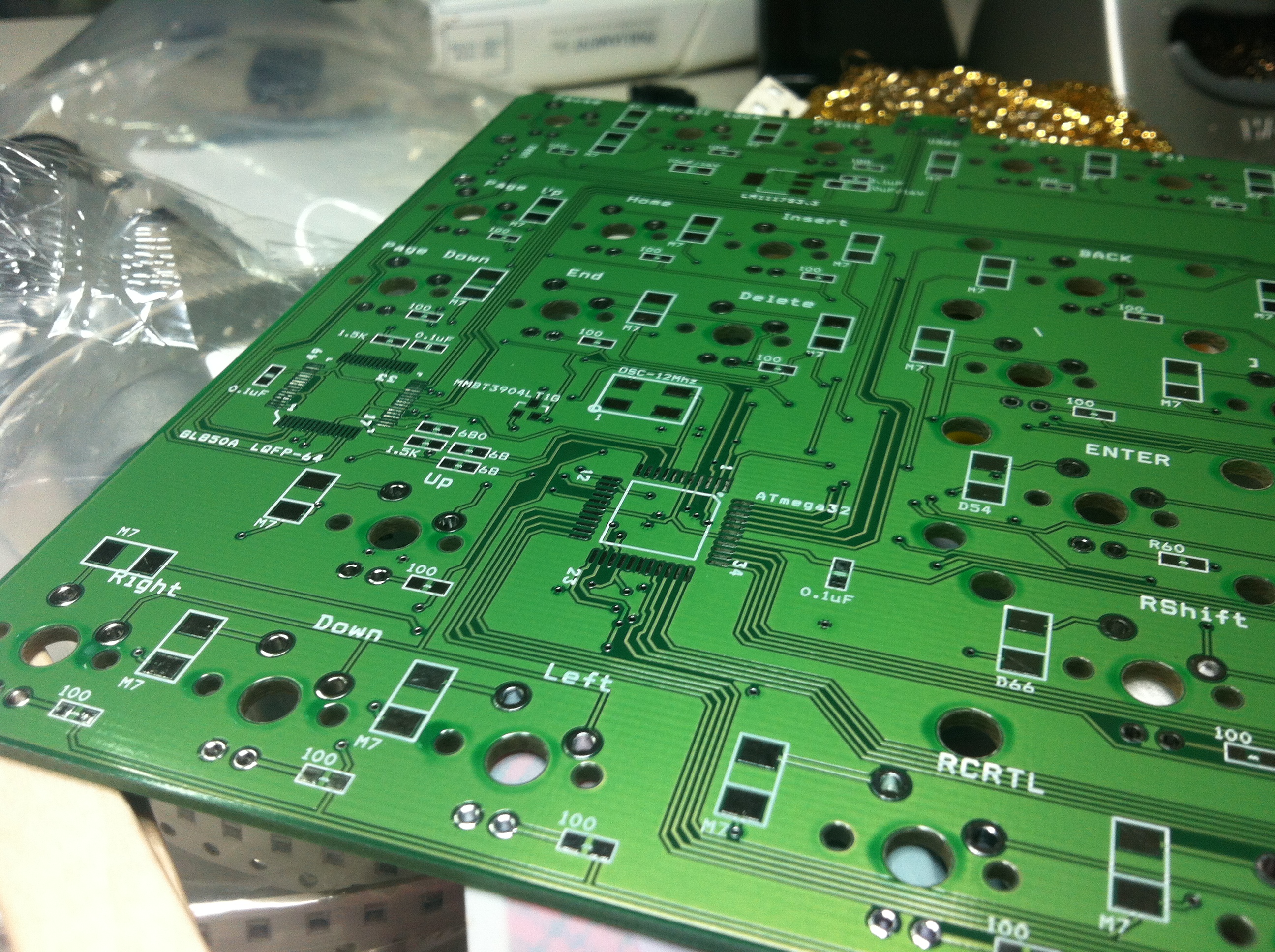

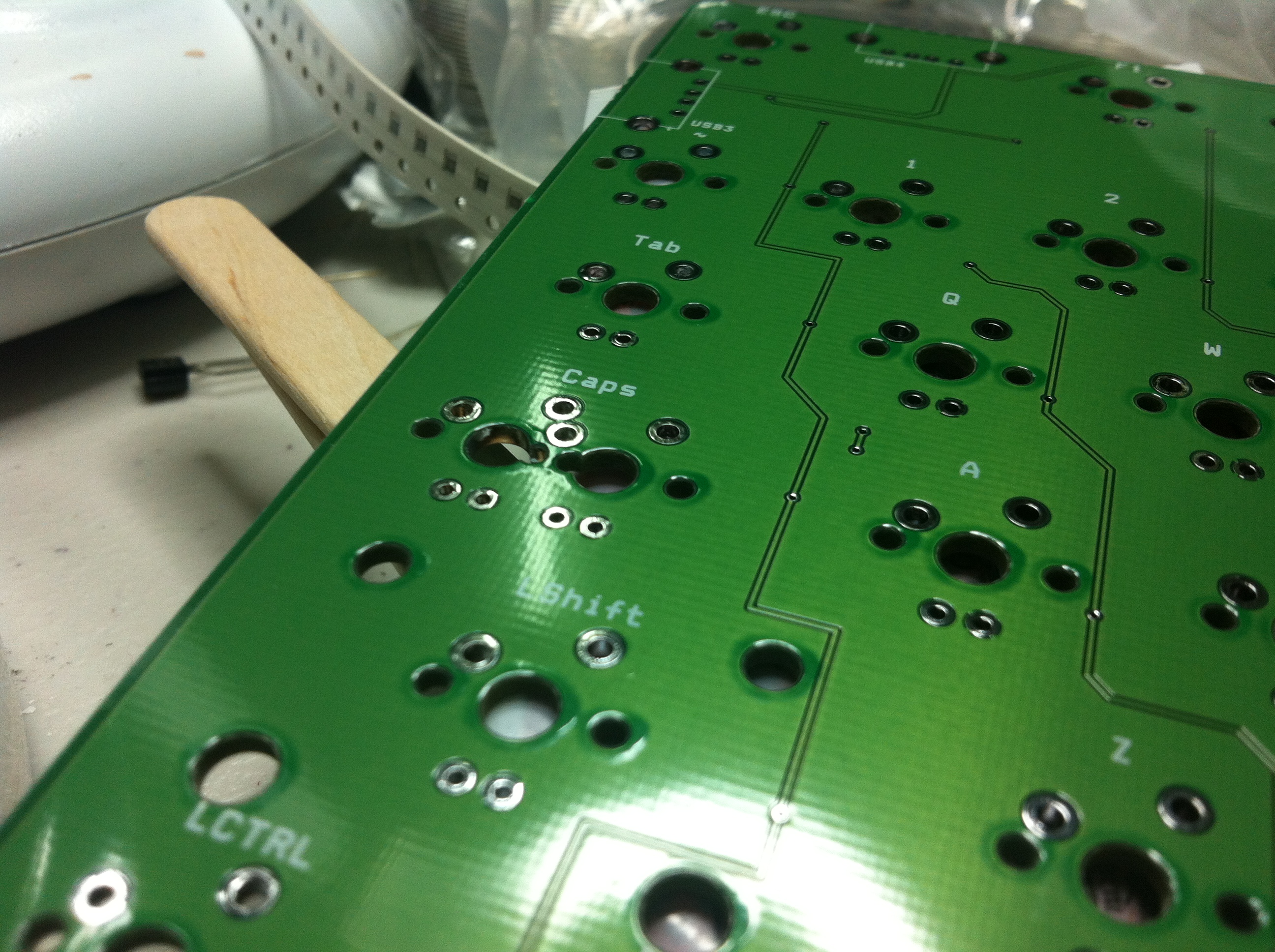

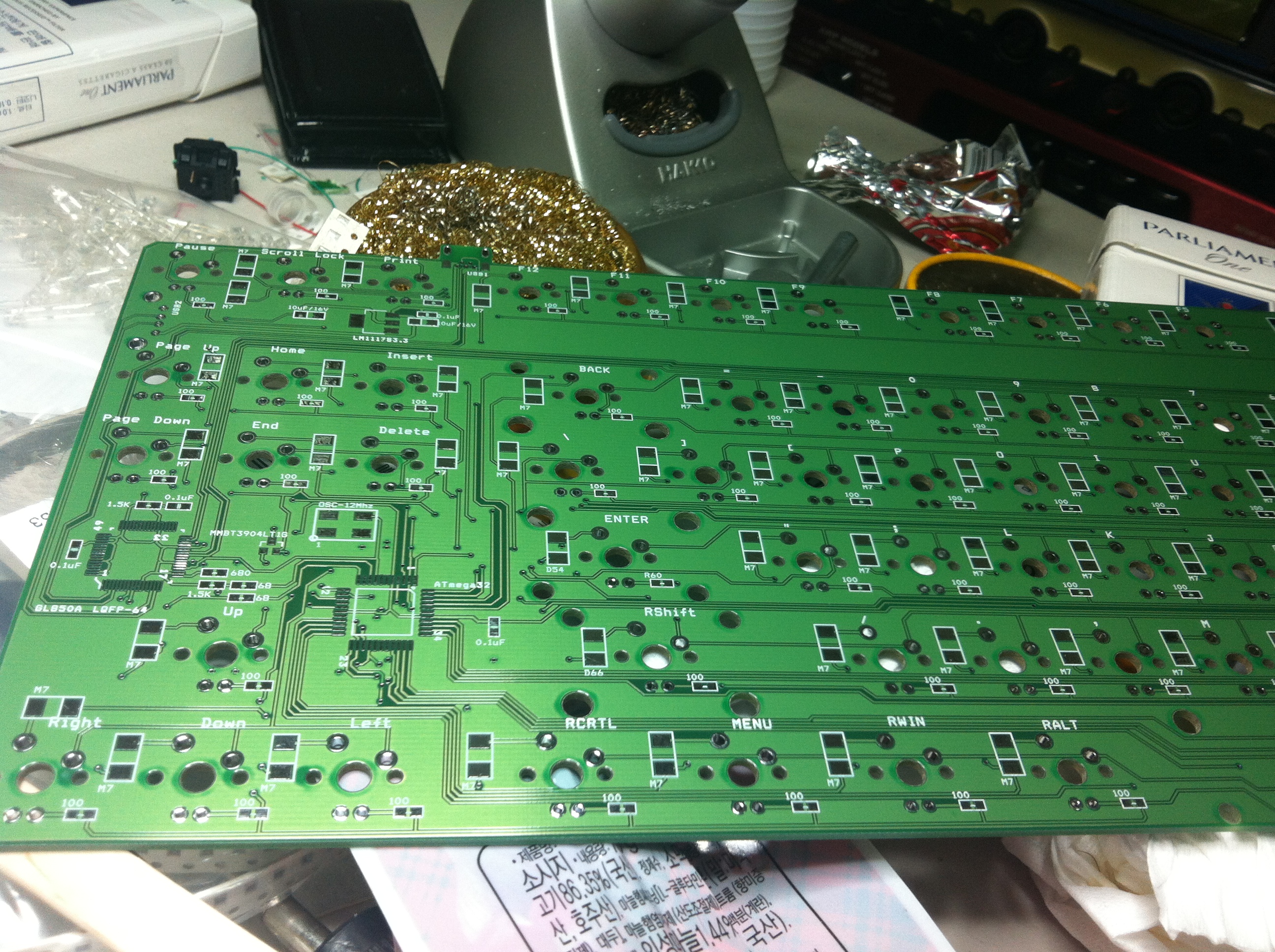

그래서, 그점을 보완한 2번째 기판입니다.

딱 눈에 보이는건, 소자들을 남땜하는 사람이 좀 알아보기 쉽게 일단은 실크를 바꿨구요..

위의 오류도 수정하였습니다.

그런데.. 이녀석도 한가지 문제점이 있었으니.... 크리티컬한건 아니지만, 좀 불편했어요..

그래서 위의 문제점을 해결하고 지쟈스님의 도움으로 좀 몇가지 탈바꿈을 해보기 위해

내일이면 3차 샘플이 도착해요. 지금까지 샘플은 1.6T로 만들었지만 1T로 뽑았습니다.ㅋㅋ

그리고 MCU를 TQFP가 아닌 DIP으로 전격 교체하기로 맘먹었습니다... 전원이 안정되지 않으면 MCU가 죽더라구요..T_T (그것때문에 공간 안나와서 고생좀 했어요..T_T)

그리고.. 스위치와 결합된 다이오드를 쓰시는 분들을 위해 (그렇다면 풀 LED는 포기..^^)

아래쪽에 LED 외에도 다이오드 구멍까지 뚫립니당..

내일 사진 올릴테니 기대해주세요../T_T

1차샘플은 그냥 쓰기엔 좀 힘든 상황이고, 2차 샘플은 쓰실수 있습니다.

2차 샘플 드릴 수 있을만한게 하나 남아요.. (막굴려서 그런지 상태가 좋지만은 않습니다. 게다가 1.6Tㅠㅠ)

행여 필요하신분.. 선착순 1분.. 착불로 그냥 드립니다.. (단 그래도 보름 안에는 조립 하셔서 보여주셔야 합니다ㅋ~ 약속!)

다른건 몰라도 허브컨트롤러 구하긴 좀 힘드니.. 그것까지 같이 보내드릴께요..

재주 좋으신분은 아크릴 하우징 만드셔서 넣어도 될거에요.

기능 : USB2.0 허브, 풀 LED 정도겠네요... (제가 만든 펌웨어.. 계속해서 업데이트 하겠지만.. 지금은 풀LED 컨트롤 조금 해서.. 전원 들어가면 서서히 밝아지는 기능정도 겠네요...)

그리고 계단형, 일자형. Capslock 중에 선택해서 스위치 꼽으시면 되구요.

그럼 내일 3차 샘플 받는데로 올려볼께요^^;

요새 바빠서.. 업데이트는 느릴듯..T_T

기판에서 반영되었으면 좋겠다 하시는 부분 있으면 자유롭게 리플 부탁드립니다..T_T
