작성일 : 12-03-06 18:43
[제품/정물] Project Zero 키보드 진행정보~
http://l.otd.kr/VDPFB3I5
 글쓴이 : 키리엔
조회 : 456

안녕하세요~


Project Zero Team 키리엔 입니다 ㅎㅎ


추가로 사진한번 찍어 봤는데요.

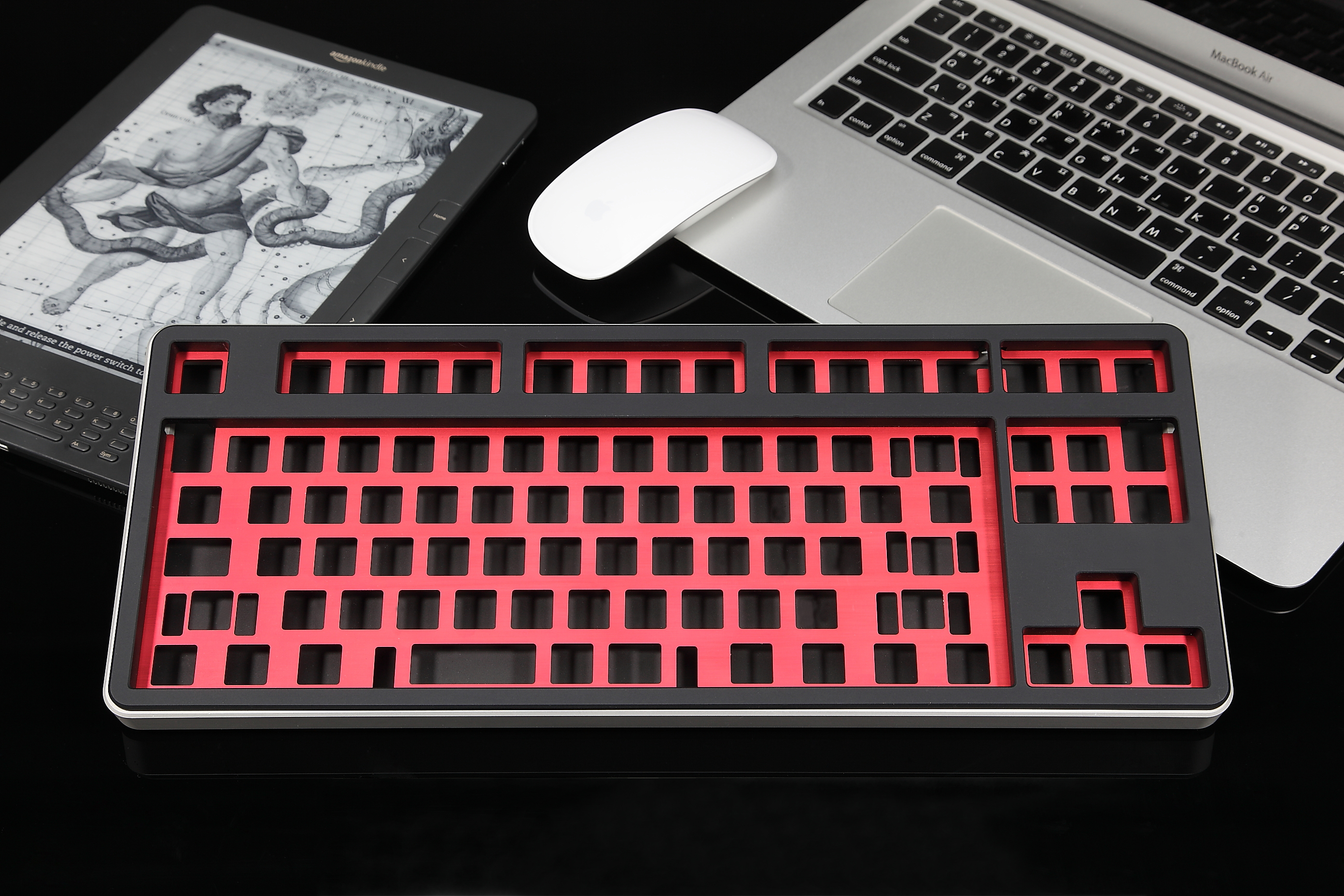

애플 컨셉에 맞게 맥북에어랑 찍어봤습니다 ㅎㅎ

정면으로 보시면 이런느낌~


중판은 지금은 은색 무광으로 나왔는데


유광 은색으로 이쁘게 바꿀겁니다 ㅎ

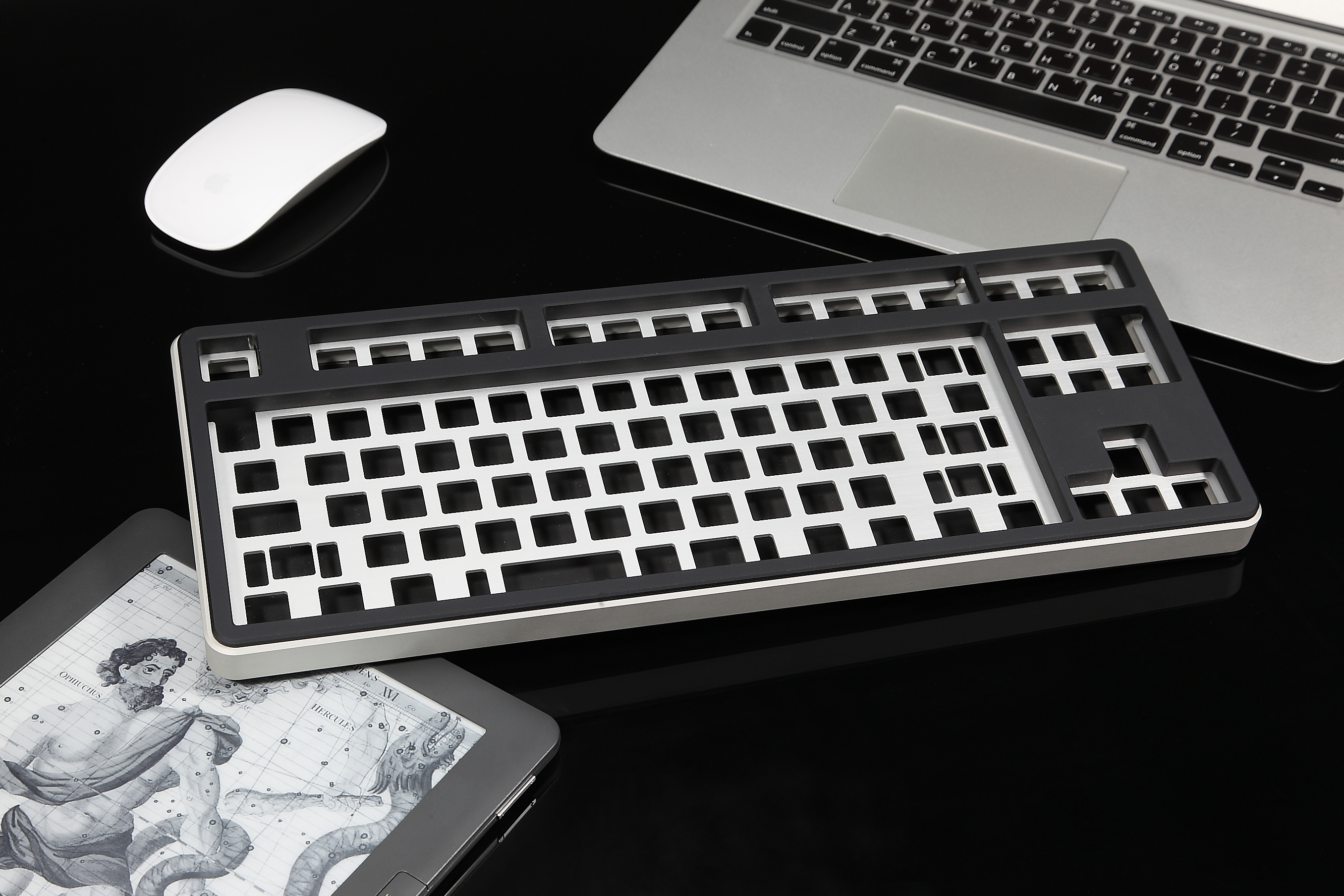

보강판 은색으로 해봤습니다 ㅎ


상중하판을 비롯 보강판 컬러는 아마도 선택 가능할거 같습니다.^^

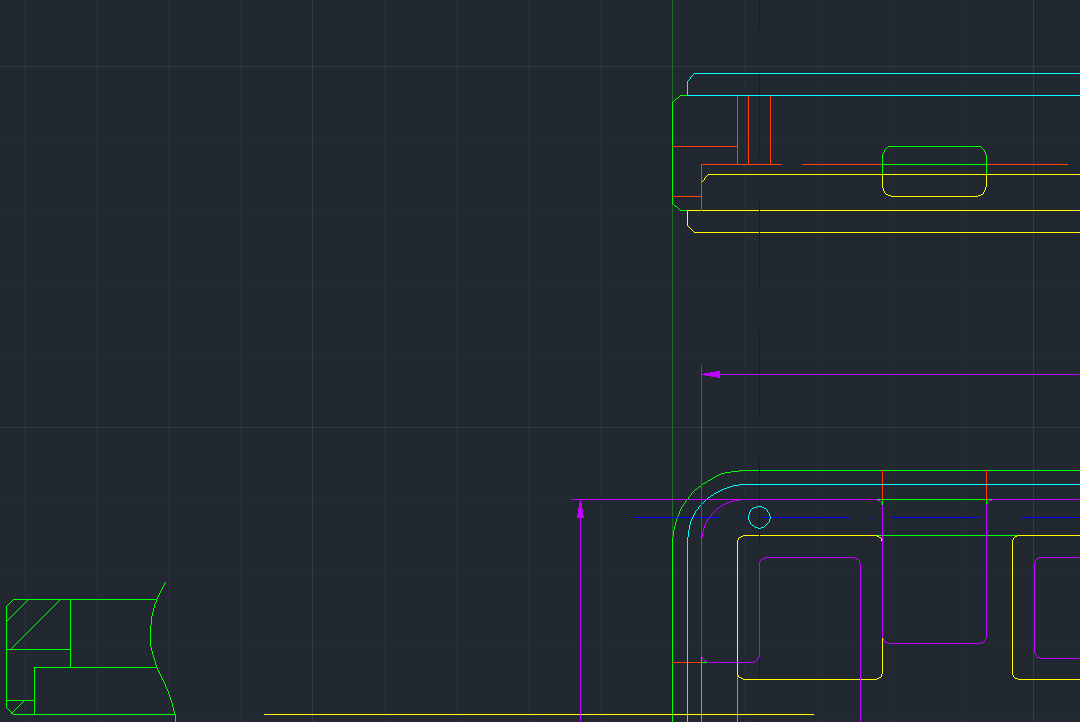

이건 도면일부 입니다.

Keith 형이 만드느라 엄청 고생했죠 ㅎ





지금 진행 상황은


완전 새로운 형식의 하우징이기때문에

기판을 제작중에 있습니다 ㅎ


아트웍 작업에서 미친듯이 진도가 안나갔는데 ㅜㅜ


아예 외주를 맞겨버려서 -_-;;


거버까진 나왔고 지금 샘플작업중에 있습니다 ㅎ


기판나오면 테스트해보고


가능하면 바로 공제 가능할거 같습니다 ㅎ






그런데 응삼님 삼클공제하시는거 때문에


많은분들이 요청하신데로 겹치면 안좋을거 같아서..;;


공제하시는 시기 여쭤볼려고 쪽지드렸는데 답변이 없으시더라구요ㅜㅜ


(관계자분 이나 연락처 아시는분 있으시면 알려주시면 감사하겟습니다 ..;;)





또 진행상황 있으면 업뎃 하겠습니다 ^^

키플 12-03-06 18:45

오 그렇다면 기판은 기존컨트롤러가 아닌 신생아 인가보군요!
Keith 12-03-06 19:13

ATmega32A(TQFP형)를 쓴점에서는 기존과 동일합니다. 크게 달라진것은 없다고 생각하셔도 되지만,
Software적으로, 그리고 약간의 변화를 통해서... 기존것과는 좀 다르게 하려고 노력했습니다.
처음 디자인 했던것에서는 출력 포트의 갯수가 많이 필요해서(좀 과도한 욕심을 부리려 했죠..^^)
ATmega128로 하려 했으나, USB 통신에서 약간의 문제가 있어(제너 다이오드를 사용하면 해결할 수 있었으나, 그 외에도 여러가지 문제들을 발견하고, 기존 펌웨어와의 호환성등의 이유로.. 아마도 이보다 상위버전-계획중-이 나온다면 컨트롤러 자체가 바뀔것 같습니다.) Aikon과 거의 등가한 회로를 사용하였습니다.

회로 자체는 기존 기판과 비슷하지만, Layout, 기능성, 크기, 추가회로 등등이 있어서, 기존 기판과는 많이 다릅니다.
코렐라스 12-03-06 22:36

등가회로라는건 아이콘 소스를 사용해서 짰다는건가요? 아니면 새로운 펌웨어를 사용하신건가요?
Keith 12-03-07 11:22

회로가 비슷하지만 펌웨어는 다릅니다.
단 포트매핑이 거의 비슷하다는 뜻입니다.(A-87와는 매트릭스가 다릅니다. 하지만, 아이콘의 경우 매트릭스는 거의 자율 할당이라 크게 의미는 없어보입니다.)
거의 비슷하지만 PWM을 위한 포트라던가..(제가 전에 답글 달아서 아시겠지만 이건 코렐라스님 기판에도 보여서 제가 정말 깜짝 놀랐습니다. 짜잔하고 멋지게 알리려 했는데..T_T)
컨트롤러 자체로만 보면 아이콘과 등가이지만, 전체 회로는 상당히 많이 다릅니다. 다른 목적의 컨트롤러가 2개에요.

아이콘 소스가 공개되었나요? T_T 알았더라면 개발진도가 훨씬 빨랐을텐데요 T_T;
그래도 아이콘과 거의 비슷한 소스는 많이 구할 수 있던데요.

결론적으로 '기존과는 다른 펌웨어 제작'입니다.
CONSOLE 12-03-06 18:48

두근두근 기다리고 있습니다. ^^
감사합니다.
LightningPRO 12-03-06 18:49

아. 하우징 너무 이쁘네요. 돈나무가 남아나질 않습니다 ㅠㅠㅠ
wysesaver 12-03-06 18:51

올빨이 가능하다는거군요 윈키리스로 하시는거겠죠?
Keith 12-03-06 19:15

죄송합니다만.. 아직 확실하진 않지만, 이번에는 윈키리스는 아직 생각하고 있진 않습니다. Variance를 많이 가져가는 것보다는. 최소한 일정한 모델로 하고, 다른 모델에 대한 수요가 많을 경우, 따로 진행하는 것으로 생각중입니다.
wysesaver 12-03-06 21:43

네 말씀감사합니다
redxiii 12-03-06 18:53

꼭 참여해야겠네요. ^^
츠카모토신야 12-03-06 18:55

오예.. 올 빨강~~~~ 가능한가 보네요....

공제가 안 겹치기만 바랄 뿐이에요..
빨간부엉이 12-03-06 19:01

은색상판이면 좋겠어요..ㅎ
라파엘 12-03-06 19:02

모서리 R값은 일부러 많이 주신건가요?
Keith 12-03-06 19:08

네 디자인의 Integrity를 위해서 일부러 좀 높게 주었습니다. 옆모습의 화려함을 위해서요.
옆사람이나 다른 사람이 보았을때.. 확실한 '메탈' 이라는것을 느낄 수 있도록 디자인 했습니다.
실제로 보시면 R값이 그리 높다는 생각은 들지 않으실겁니다. 무엇보다 이뻐요.^^;
카아 12-03-06 19:03

아 정말 이쁜데요. 꼭 참여하고 싶네요.. 돈나무가 마르겠지만 ...
화면상으로 봐서는 전부 윈키 배열이네요.
Anti 12-03-06 19:05

으악...최고네요..
PiNkroid 12-03-06 19:06

정말 돈나무 뿌리까지 다 뽑히겠네요.. ^^
밑힌자™ 12-03-06 19:09

저 돈좀 번 다음에 해요 ㅠㅠㅠㅠㅠㅠㅠ
드러머 12-03-06 19:13

오~~~멋져요~~
콜원 12-03-06 19:19

공제 많아서 좋네요.

조립 기술을 좀 배워야 할까봐요.

납땜이라 초등학교 때 라디오 해보고는 안해봤는데.
너그렇게 12-03-06 19:35

앞으로 배워야 될게 많아질 것 같습니다.
구해야 될 것도 많구요.
RealForceK 12-03-06 19:38

정말 기대됩니다.
란비 12-03-06 19:39

너무 멋져요!!!!
무휼 12-03-06 19:40

이쁘네요. 돈나무가 잘 안커요.
타이밍 잘 조절 되었으면 좋겠네요. ㅎㅎ
DraJin 12-03-06 19:43

사진상으로 보았을때는 샌딩처리가 없네요 ^^: 실물을 보지 못했지만 사진상을 감안하면 60계열 소재가
아닌것 처럼 보이구요. 많은 고민을 하셨겠군요~ 고생하셨습니다! 다만 윈키리스의 부재는 조금 아쉽네요.
다음번 기판사진을 기대하고 있겠습니다~
Keith 12-03-06 21:07

사진빨 때문일 지도 모르겠네요^^; 샌딩처리 되어있습니다.(좀 조밀한 샌딩입니다.) 워낙 고해상도 사진이다 보니^^; 브라우저를 800~900% 정도로 확대해서 보시면 보이실거 같습니다. 소재는 저도 문외한이라... 샌딩처리에다 아노다이징 되어있는것이라 아마 무슨 소재인지는 사진상으로 판단이 어려울 것 같습니다. 무슨 계열알루미늄 소재인지는 알아보도록 하겠습니다.
DJ몽키 12-03-06 19:50

와~~~ 드쟈인이 참 멋집니다!!!!


화이팅입니다!!!
Dtree 12-03-06 20:11

잘 나왔으면 좋겠네요~^^
깜두익 12-03-06 20:14

진심으로... 참여하고 싶습니다. ^^
꿀벌 12-03-06 20:21

이쁩니다^^ 저혹시 .. 공제를 하게된다면 간이 보강판도 만들 계획이 있으세요??
Keith 12-03-06 21:04

보강판에 대한 도면 공유로 원하시는 분께서는 폴리카보네이트 혹은 간이 보강판 제작이 가능하도록 할 계획입니다.
일호 12-03-06 20:31

오...굿이네요!!!기대됩니다+ㅁ +
LightningPRO 12-03-06 20:39

진심으로 공제가 이루어졌으면 좋겠습니다 + @+
애셋™ 12-03-06 21:21

한국에 있었으면 정말 행복한 고민을 했을 뻔 했네요. ^^ 응원합니다!
햇살 12-03-06 21:46

간지 작살이네요..기대됩니다^^
신나게 12-03-06 22:13

보강판이 참 이쁘네욘ㅎ
EntropyZero 12-03-06 22:14

아 넘 좋습니다. 이거에 저거에 생각만 해도 행복~~~ :)
춘삼이™ 12-03-06 22:27

디자인 괜찮네요.
공제 시기만 겹치지 않는다면 좋을거 같습니다.^^
망고 12-03-06 22:32

연보라와 연녹색 이런 조합은 안되나용~!!! ㅎㅎㅎ;;;

죄송합니당;

공제 겹치지 않게 신경쓰신다니 정말 감사합니다~
글라슈테™ 12-03-06 22:57

삼클 후속이 텀블러 공제 이후 진행을 운영진과 상의중으로 알고 있습니다.
아직 결정이 되지 않은 부분이 있기에 다급하게 하시기보다,
운영진과 연락해서 공제일을 알맞게 잡는 것이 나을 듯 합니다.
그 전에 공식적인 수요 조사 절차도 필요할 듯 하네요~~
나이트테이머 12-03-06 23:33

전 겹치는게 더 좋을거라고 생각이 되는데요 ..
어차피 전부 다 공제 할수는 없는 일일것이고 응삼님도 그래야 부담이 적을것이라 본인 취양에 맞도록 둘중에 하나만 공제에 참여를 한다면 좀더 많은 사람들이 즐거울수 있지 않을까요?
wysesaver 12-03-07 00:10

님 말씀듣고보니 그렇기도하네요..^^
키보드초보 12-03-07 05:37

저는 한큐에 둘다 파박! 하는 계획을.. 흐흐....
나이트테이머 12-03-06 23:33

물론 본인이 둘다 마음에 들면 둘다 참여하는거야 가능하겠지만 그래야 공제자 분들의 부담이 적어지는게 아닌가 하는 생각이 듭니다.
꾸벅 12-03-06 23:46

많은 것을 생각하게 하는 디자인과 시기입니다.
감사히 잘 보고 갑니다 ^__^
QINQIN 12-03-07 00:16

간이보강매니아~~~~+1
콜원 12-03-07 00:17

붉은색 좋네요. 미리 공제 참여합니다.
언나조합 12-03-07 00:35

이쁩니다!!
키보드초보 12-03-07 01:03

아.. 이건 꼭 참가해야해..
핵더 12-03-07 01:20

멋집니다!!
MykiSs 12-03-07 01:47

ㅇ ㅏ~ 빨간색 빨간색 너므너므 좋아합니다 ^^
기존 스타일과 다른 ㅎ하우징이라 더 많이 땡기는지도 모르겟습니다 ㅠㅠ 그런데 윈키리스는 안 나오는건가봐요
MilkNRadio 12-03-07 01:56

오오 곡선이 아름답네요~

공제하면 꼭 참가해야 겠습니다.

응삼님 공제에, 키리엔님 공제에~

공제 풍년이네요.ㅋ
마사미 12-03-07 02:32

두근두근 기다려집니다~!!
전투코알라 12-03-07 07:21

무광도이쁘네요..! ㅎㅎ
나너마신다 12-03-07 07:33

매우 기대되요..
카본 12-03-07 09:08

새로운 형식이라니, 매우 기대가 됩니다.
단아한게 정말 이쁘네요.
mymiyu 12-03-07 10:06

이거 정말 이쁘네요..
맥에서 편집키 쓸 일이 없다보니 미니배열 외에는 관심 안두려 하고 있었지만.. 눈이 자꾸 가는군요. ㅠ.ㅠ
햄톨 12-03-07 10:17

오 ~ 정말 멋집니다.
홍서방 12-03-07 10:21

오~마이갓~
쮸르쮸르 12-03-07 10:29

히야 정말 이쁘네요~ 기대하겠습니다.^^*
슈슈™ 12-03-07 10:31

은색 보강판도 아주 멋지네요..
고심하신 흔적이 보이네요..공제까지 잘 진행되길 기원합니다.
그리고 아이폰 컨셉인데..맥 배열도 지원이 되면 좋겠군요..^^
방토 12-03-07 10:39

오~ 기대됩니다 ^^
해피와포커 12-03-07 10:44

아.. 항상 이렇게 새로운 시도를 하시는 OTD 회원님들 멋지십니다.
공제 기대되네요.
수아팝v 12-03-07 11:56

하우징이 멋지네요~ 기대됩니다~
듀나 12-03-07 13:23

매우 마음에 듭니다 ^^ 진행하시면 꼭 참여해보고 싶네요 ㅎㅎ
Rustian 12-03-07 15:14

삼클이냐 이제품이냐 행복한 고민을 하게되겠네요~
해를쏘다 12-03-07 19:29

볼수록 매력적이네요.
꼭 공제가 진행되었으면 좋겠습니다.^^
방구도사 12-03-08 00:46

소식 궁금했었는데 고맙습니다.
토티 12-03-17 20:00

이쁘내요
toni 16-07-01 19:24

좋습니다.
